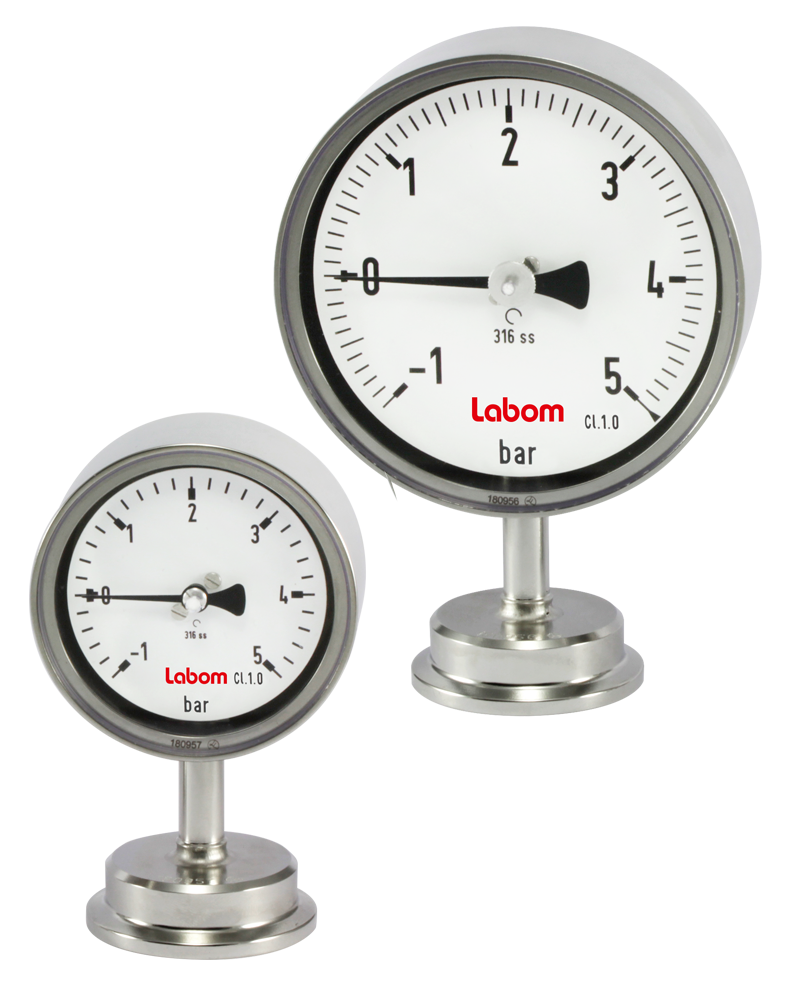

Prodotto Labom · Serie BH8 Hygienic
Il manometro sanitario tri-clamp è lo strumento di misura della pressione di riferimento per pharma, biotech, food & beverage e cosmetica. La membrana affacciata, le parti bagnate in AISI 316L e la cassa hygienic conforme EHEDG garantiscono pulibilità completa, assenza di zone morte e conformità alle linee guida 3-A e ASME BPE.
I manometri Labom della serie BH8100/BH8200 sono pensati per i requisiti igienici più stringenti del settore alimentare e farmaceutico. La cassa è progettata per il lavaggio esterno e l'autoclave senza necessità di smontare componenti (es. valvola di sfiato), un dettaglio che riduce drasticamente i tempi di sanificazione e i costi di manutenzione.
L'attacco standard è il tri-clamp secondo DIN 32676 e ASME BPE, da 1" a 4", con possibilità di abbinamento a separatore a membrana o assemblaggio diretto.
Si sceglie un manometro sanitario tri-clamp quando il processo richiede contemporaneamente lettura visiva della pressione, conformità igienica e facilità di pulizia. Le condizioni operative tipiche sono:
Design senza zone in cui si possa accumulare prodotto, autoclavabile, conforme EHEDG.
DIN 32676 (serie A, B, C) e ASME BPE, da 1" a 4". Compatibile con sistemi VARINLINE.
Precisione standard 1% f.s.; classe 0.6 e versioni con riempimento glicerina su richiesta.
Disponibili contatti elettrici (slow-acting, magnet snap, induttivi) conformi DIN 16085.
I dati riportati sono i valori standard di gamma. La configurazione esatta (DN, range, attacco, certificazioni, contatti, fluido di riempimento) viene definita in fase di selezione tecnica.
| Tipologia | Manometro a membrana affacciata con attacco sanitario |
| Diametro nominale cassa | DN 63, DN 100, DN 160 (EN 837-1) |
| Materiale cassa e anello | Acciaio inox AISI 304 lucidato elettrochimicamente; cassa con design hygienic |
| Materiale parti bagnate | AISI 316L (1.4404 / 1.4435); altri materiali su richiesta |
| Finitura parti bagnate | Ra ≤ 0,8 µm standard; Ra ≤ 0,4 µm con elettropulitura (opzione) |
| Attacco al processo | Tri-clamp DIN 32676 (serie A, B, C) e ASME BPE; diametri da 1" a 4"; altri attacchi sanitari su richiesta (Varivent, BioConnect, DIN 11864) |
| Range di misura | Da 0...1 bar a 0...60 bar; vuoto e composti su richiesta |
| Classe di precisione | 1.0 secondo EN 837-1 (DN 100, DN 160); 1.6 con contatti elettrici; 0.6 su richiesta |
| Temperatura ambiente | −20 °C ÷ +60 °C (con riempimento di glicerina: +5 °C ÷ +60 °C) |
| Temperatura di processo | Fino a 150 °C continui; punte fino a 200 °C in CIP/SIP secondo configurazione |
| Grado di protezione | IP65 standard; IP66/IP67 su richiesta |
| Riempimento cassa | A secco (standard); riempimento glicerina disponibile per applicazioni con vibrazioni o pulsazioni |
| Fluido di riempimento separatore | Olio minerale FDA standard; oli di silicone, glicerina-acqua, fluidi specifici su richiesta |
| Vetro/quadrante | Vetro di sicurezza laminato o policarbonato; quadrante alluminio bianco con scritte nere |
| Certificazioni e conformità | EHEDG (cassa hygienic), 3-A Sanitary Standard, ASME BPE SF3, FDA (fluido di riempimento), MOCA Reg. 1935/2004/CE, PED 2014/68/UE |
| Documentazione di tracciabilità | Certificato 3.1 EN 10204 (parti bagnate), misura rugosità, certificato di taratura DAkkS — tutti su richiesta |
La gamma sanitaria tri-clamp Labom si articola in quattro configurazioni principali, in funzione delle esigenze di lettura, contatti elettrici e robustezza meccanica.
| Settore | Processo | Configurazione consigliata |
|---|---|---|
| Pharma / Biotech | Bioreattori e fermentatori | DN 100, classe 1.0, tri-clamp 1.5" |
| Pharma / Biotech | Linee CIP/SIP | Versione hygienic + separatore Hygienic Tubus |
| Pharma / Biotech | Loop WFI e Pure Steam | DN 100, riempimento FDA, contatti opzionali |
| Pharma / Biotech | Autoclavi a vapore | DN 100, classe 1.6 con contatti, tri-clamp 1" |
| Food & Beverage | Pastorizzazione e UHT latte | DN 100 riempito glicerina, tri-clamp 1.5" |
| Food & Beverage | Enologia e filtrazione | DN 63 o 100, tri-clamp 1.5", separatore opzionale |
| Food & Beverage | Pastorizzazione succhi e bevande | DN 100 riempito glicerina, contatti opzionali |
| Cosmetica | Linee creme ed emulsioni | DN 100 con separatore integrato per fluidi viscosi |
Per la scelta corretta — DN, range, attacco, classe di precisione, configurazione hygienic — consulta gli approfondimenti tecnici dedicati.
Per definire la configurazione corretta inviaci: range di pressione, DN cassa preferito, dimensione tri-clamp del processo, temperatura di esercizio, eventuali requisiti EHEDG/3-A/FDA, presenza di vibrazioni, necessità di contatti elettrici. Ti rispondiamo con la configurazione Labom adatta e la quotazione.
Il manometro sanitario ha membrana affacciata senza zone morte, parti bagnate in AISI 316L con finitura Ra ≤ 0,8 µm, attacco igienico (tri-clamp, Varivent, BioConnect, DIN 11864) e cassa progettata per la pulizia esterna. È idoneo a pharma, biotech e food, dove un manometro standard non potrebbe essere utilizzato per requisiti di igiene e tracciabilità.
Sì. La serie BH8 Labom ha cassa hygienic conforme alle raccomandazioni EHEDG, garantisce pulibilità ottimale anche in autoclave e non richiede smontaggio di parti durante la pulizia (es. valvola di sfiato). La certificazione effettiva dipende dalla configurazione completa dello strumento.
La classe di precisione standard è 1.0 secondo EN 837-1, con DN 100 e DN 160. Su richiesta è disponibile la classe 0.6. Per misure di alta precisione (es. lettura ≤ 0,1%) si raccomandano i trasmettitori di pressione sanitari, che hanno classi di precisione fino allo 0,1% f.s.
I range standard vanno da 0...1 bar a 0...60 bar. Sono disponibili anche range di vuoto (da -1...0 bar) e composti (da -1...+x bar) su richiesta. Range superiori a 60 bar non sono tipici per attacchi sanitari tri-clamp, e in quei casi si valutano configurazioni con separatore flangiato.
Sì. Sono disponibili versioni con uno o due contatti elettrici (slow-acting, magnet snap, induttivi) integrati nella cassa, conformi DIN 16085. La versione con contatti è disponibile in DN 100 e DN 160 con classe di precisione 1.6.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce manometri sanitari tri-clamp a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto in fase di selezione e dimensionamento.
