Per pharma, biotech e food & beverage — classe A o AA, EHEDG, autoclavabile, HART e IO-Link
Prodotto Labom · Famiglia GA / GV / PA

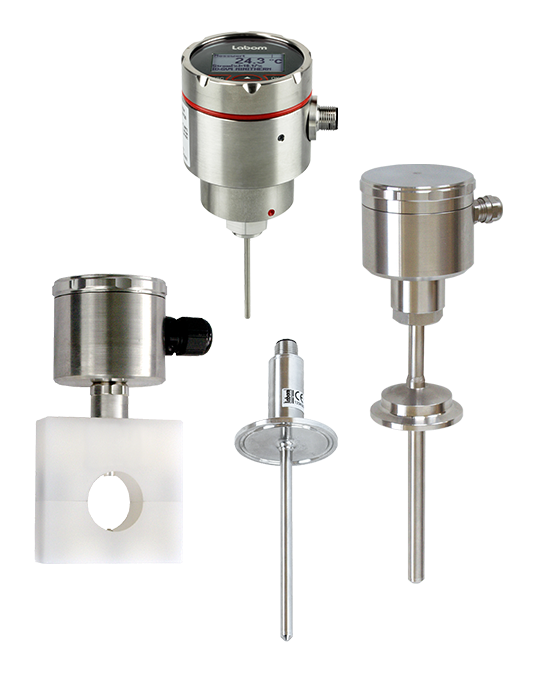

La termoresistenza Pt100 sanitaria tri-clamp è la sonda di temperatura di riferimento in pharma, biotech e food & beverage. La parte bagnata in AISI 316L con finitura Ra ≤ 0,8 µm, l'attacco tri-clamp DIN 32676 / ASME BPE e l'assenza di zone morte garantiscono pulibilità completa in CIP/SIP e conformità a 3-A, EHEDG e FDA.
La sonda integra un sensore Pt100 in classe A o AA (1/3 DIN), connesso in configurazione 2, 3 o 4 fili. Il trasmettitore da testa integrato (4-20 mA, HART, IO-Link, PROFIBUS PA) elimina le perdite di cablaggio e permette parametrizzazione, diagnostica e tarature digitali tramite tool standard di processo.
Le versioni standard hanno range di misura da -50 °C a +200 °C; configurazioni dedicate raggiungono +400 °C. Tutte le sonde sono autoclavabili e compatibili con cicli SIP a 121-140 °C ripetuti senza degrado della precisione.
La sonda sanitaria tri-clamp è la scelta obbligata per la misura di temperatura in tutti i processi che richiedono pulibilità completa, sterilità e tracciabilità GMP/FDA:
Tolleranza ±(0,1 + 0,0017·|T|) °C, circa il 50% più stretta della classe A.
Elimina l'errore dovuto alla resistenza dei cavi di collegamento.
HART, IO-Link, PROFIBUS PA disponibili nella testa di connessione.
Certificazioni hygienic per pharma e food, FDA per fluidi di contatto.
Configurazione standard. Il modello esatto (lunghezza, classe, attacco, trasmettitore) viene definito sulla base dell'applicazione e del processo.
| Tipologia | Termoresistenza Pt100 a 4 fili con attacco sanitario tri-clamp |
| Serie Labom | GA (sonda con dito di protezione integrato), GV (con trasmettitore da testa), PA (digitale IO-Link) |
| Sensore | Pt100 secondo IEC 60751; classe A o AA (1/3 DIN); 1/10 DIN su richiesta |
| Tolleranza classe A | ±(0,15 + 0,002·|T|) °C |
| Tolleranza classe AA (1/3 DIN) | ±(0,10 + 0,0017·|T|) °C |
| Range di misura | Da -50 °C a +200 °C standard; fino a +400 °C su configurazioni dedicate |
| Configurazione cablaggio | 2, 3 o 4 fili (4 fili raccomandato per misure di precisione) |
| Materiale parti bagnate | AISI 316L (1.4404 / 1.4435); altri materiali su richiesta |
| Finitura superficiale | Ra ≤ 0,8 µm standard; Ra ≤ 0,4 µm con elettropulitura (opzione) |
| Attacchi al processo | Tri-clamp DIN 32676 (serie A, B, C) e ASME BPE 1", 1.5", 2", 3"; Varivent forma F (D=50) e N (D=68); NEUMO BioConnect; DIN 11864 (clamp, flangia, filettato) |
| Lunghezza di immersione | Da 50 mm a 500 mm standard; lunghezze speciali su richiesta |
| Diametro del dito | 3, 6, 8 mm tipici (in funzione del tempo di risposta richiesto) |
| Tempo di risposta T90 | 5-15 secondi tipico; < 5 secondi con dito sottile e ridotto |
| Trasmettitore da testa (opzione) | Uscita 4-20 mA passivo; HART7; IO-Link; PROFIBUS PA |
| Display | LCD opzionale sulla testa per indicazione locale |
| Grado di protezione | IP65 standard; IP67 / IP69K per applicazioni con pulizia ad alta pressione |
| Certificazioni | EHEDG, 3-A Sanitary Standard, FDA, ASME BPE; ATEX e SIL su richiesta |
| Documentazione | Certificato 3.1 EN 10204 (parti bagnate), certificato di taratura DAkkS, misura rugosità, certificato EHEDG su richiesta |
Quattro famiglie principali in funzione del tipo di uscita e dell'applicazione.
| Settore | Processo | Configurazione consigliata |
|---|---|---|
| Pharma / Biotech | Bioreattori e fermentatori | Classe AA, 4 fili + trasmettitore HART, tri-clamp 1" |
| Pharma / Biotech | Linee CIP/SIP | Classe A, autoclavabile, IP69K |
| Pharma / Biotech | Loop WFI e Pure Steam | Classe AA, finitura Ra ≤ 0,4 µm, EHEDG |
| Pharma / Biotech | Autoclavi a vapore | Classe A, range esteso fino a 140 °C |
| Food & Beverage | Pastorizzazione e UHT latte | Classe A + IO-Link, tri-clamp 1.5" |
| Food & Beverage | Fermentazione enologica | Classe A + HART + Varivent |
| Food & Beverage | Pastorizzazione bevande e succhi | Classe A + IO-Link, tri-clamp 2" |
| Cosmetica | Linee creme, emulsioni | Classe A + HART + tri-clamp 1.5" |
Approfondimenti per la selezione tecnica e il dimensionamento.
Per la quotazione servono: range di temperatura, classe di precisione richiesta (A o AA), tipo di attacco al processo (tri-clamp, Varivent, BioConnect), lunghezza di immersione, eventuale trasmettitore integrato (HART, IO-Link), certificazioni richieste (EHEDG, 3-A, FDA), tempo di risposta. Inviaci queste info e configuriamo insieme la sonda adatta.
La classe A (IEC 60751) ha tolleranza ±(0,15 + 0,002·|T|) °C. La classe AA (1/3 DIN) ha tolleranza ±(0,10 + 0,0017·|T|) °C, circa il 50% più stretta. La classe AA è raccomandata per pharma e biotech con requisiti GMP stringenti. Su richiesta è disponibile anche 1/10 DIN per misure metrologiche.
La sonda sanitaria tri-clamp è tipicamente montata direttamente in linea senza pozzetto: il sensore è inserito in un dito (sheath) in AISI 316L che fa da pozzetto integrato. Per applicazioni dove serve estraibilità della sonda senza fermo processo si usa una versione con pozzetto sanitario separato e sonda inserita.
Sì. Le versioni con grado di protezione adeguato resistono a cicli di sterilizzazione SIP a 121-140 °C ripetuti. Per autoclavi a vapore la sonda viene posta direttamente nell'autoclave; va però scelta una versione con materiali e tenute compatibili con cicli sterilizzazione ripetuti, e tarata regolarmente per verificare la stabilità del sensore.
Sì. La sonda tri-clamp può essere fornita con trasmettitore da testa integrato (modulo nella parte superiore della sonda), con uscita 4-20 mA, HART, IO-Link o PROFIBUS PA. Questa configurazione elimina le perdite del cablaggio e permette parametrizzazione e diagnostica via HART. È la soluzione tipica per pharma e biotech.
Sì. La sonda viene tarata nel laboratorio Labom accreditato DAkkS in Germania, con certificato che riporta i valori di resistenza misurati a temperature di riferimento (es. 0 °C, 100 °C, 200 °C) confrontati con uno standard primario. Il certificato è riconosciuto in tutta Europa ed è equivalente a quello Accredia.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce termoresistenze Pt100 sanitarie a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto e taratura DAkkS.
