Filettato, flangiato, saldato, da barra — calcolo ASME PTC 19.3 TW, DIN 43772, AISI 316L e materiali speciali
Prodotto Labom · Famiglia D5 / DA

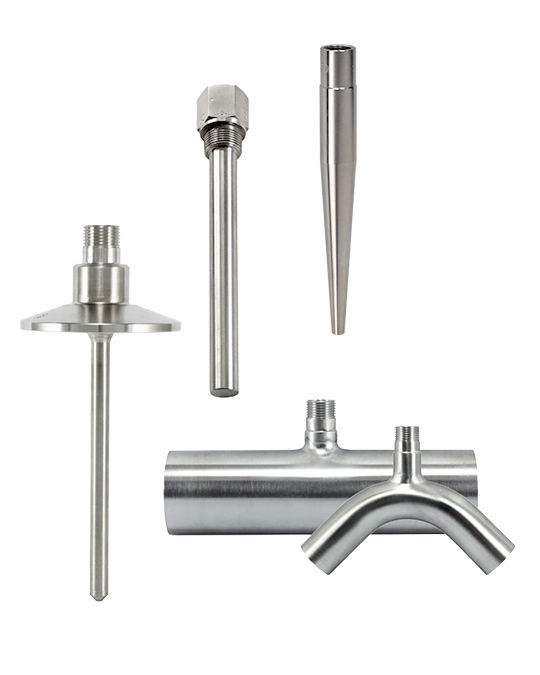

Il pozzetto termometrico (thermowell) è un componente apparentemente semplice, ma critico per la durata della sonda e per la sicurezza dell'impianto. È un tubo metallico chiuso ricavato da barra che alloggia la sonda di temperatura e la isola dal fluido di processo, mantenendo nello stesso tempo il limite di pressione del sistema.
Senza un pozzetto correttamente dimensionato, una sonda esposta a fluidi aggressivi, alte pressioni o velocità elevate può guastarsi nel giro di settimane. Un pozzetto progettato secondo ASME PTC 19.3 TW verifica resistenza alle vibrazioni indotte dal flusso (frequenza naturale, sollecitazione dinamica e statica, limiti di pressione) e garantisce una vita operativa misurabile in anni.
Disponibili nelle varianti filettata, flangiata, saldata, da barra (van Stone) e sanitaria tri-clamp, in materiali standard (AISI 316L) o speciali (Hastelloy C276, tantalio, monel, titanio, Inconel 600/625). Su richiesta certificazione NACE MR0175 per servizio sour in oil & gas.
Il pozzetto è obbligato — non opzionale — in tutte le seguenti situazioni:
Verifica quattro criteri: frequenza, sollecitazione dinamica, statica, pressione idrostatica.
Filettato, flangiato, saldato, da barra (van Stone), sanitario tri-clamp.
316L, Hastelloy C276, tantalio, monel, titanio, Inconel — secondo fluido.
Standard europeo per dimensioni e geometrie. NACE MR0175 su richiesta per servizio sour.
Configurazione standard. Il dimensionamento esatto (lunghezza, diametro gambo, materiale, attacco, classe di pressione) viene definito tramite calcolo ASME PTC 19.3 TW in base ai dati di processo del cliente.
| Tipologia | Pozzetto termometrico ricavato da barra (bar stock thermowell) |
| Geometrie disponibili | Gambo dritto, gradinato (stepped), conico (tapered), van Stone |
| Tipi di attacco | Filettato (G ½, G ¾, G 1, NPT ½, NPT ¾, NPT 1); flangiato (DIN, ASME); saldato; sanitario tri-clamp / Varivent / DIN 11864 |
| Materiale standard | AISI 316L (1.4404 / 1.4435) |
| Materiali alternativi | Hastelloy C276, Hastelloy B2, tantalio, monel, titanio, Inconel 600 / 625, AISI 304L, duplex/super-duplex su richiesta |
| Diametro foro interno (per sonda) | 6, 7, 8, 12 mm; altri su richiesta |
| Diametro esterno gambo | 9, 12, 14, 18, 22 mm; configurazioni gradinate disponibili |
| Lunghezza di immersione (U) | Da 50 a 1000 mm standard; lunghezze speciali su richiesta |
| Classi di pressione (flangiato) | PN 16, PN 40, PN 100, PN 250 (DIN); 150#, 300#, 600#, 900#, 1500#, 2500# (ASME) |
| Temperatura di processo | Fino a +600 °C continui (in funzione del materiale) |
| Calcolo dimensionale | Conforme ASME PTC 19.3 TW-2016 (versione attuale): frequenza naturale, sollecitazione dinamica, sollecitazione statica, limiti di pressione idrostatica |
| Conformità | DIN 43772 (dimensioni standard), ASME PTC 19.3 TW (calcolo), PED 2014/68/UE |
| Test e prove | Test in pressione (idraulico/pneumatico), prove non distruttive (PT, MT, RT, UT) su richiesta, prove di tenuta a elio |
| Documentazione | Certificato 3.1 EN 10204 (materiale), certificato di calcolo ASME PTC 19.3 TW, NACE MR0175 (su richiesta), certificato di taratura DAkkS sul sistema completo |
| Versioni sanitarie | Tri-clamp DIN 32676 / ASME BPE, finitura Ra ≤ 0,8 µm, certificazione EHEDG e 3-A su richiesta |
Cinque famiglie di pozzetti coprono tutte le esigenze impiantistiche. La scelta dipende dalla pressione di processo, dalla rimovibilità richiesta e dal tipo di tubazione.
| Settore | Processo | Configurazione consigliata |
|---|---|---|
| Energia | Linee vapore alta pressione/temperatura | Saldato o flangiato 600#, calcolo ASME PTC 19.3 TW |
| Energia | Caldaie, surriscaldatori, scambiatori | Flangiato Inconel 625, lunghezza U=200 mm |
| Chimica / Petrolchimica | Reattori batch — fluidi corrosivi | Filettato Hastelloy C276 o tantalio |
| Oil & Gas | Servizio sour (con H₂S) | Saldato AISI 316L NACE MR0175 |
| Pharma / Biotech | Bioreattori e fermentatori | Sanitario tri-clamp, finitura elettropulita |
| Pharma / Biotech | Linee CIP/SIP | Sanitario, AISI 316L Ra ≤ 0,4 µm, EHEDG |
| Food & Beverage | Pastorizzatori, UHT, scambiatori | Sanitario tri-clamp, finitura standard |
| Trattamento acque | Linee con cloro, ozono, fanghi | Filettato titanio o Hastelloy |
Approfondimenti per il dimensionamento e la selezione del pozzetto in base al processo.
Per dimensionare correttamente il pozzetto servono: fluido di processo, temperatura, pressione, velocità del flusso (essenziale per il calcolo PTC 19.3 TW), DN della tubazione, materiale richiesto, tipo di attacco, lunghezza di immersione disponibile. Inviaci questi dati e ti restituiamo il calcolo certificato e la quotazione.
Il pozzetto termometrico è un tubo metallico chiuso che protegge la sonda di temperatura dal contatto diretto con il fluido di processo. Permette di sostituire o tarare la sonda senza interrompere il processo, mantiene il limite di pressione, protegge da fluidi aggressivi, abrasivi o ad alta velocità, e prolunga la vita della sonda da settimane ad anni.
ASME PTC 19.3 TW è la norma che definisce i criteri di progettazione dei pozzetti termometrici per evitare rotture da vibrazioni indotte dal flusso. Il calcolo verifica quattro criteri: frequenza naturale del pozzetto, sollecitazione dinamica, sollecitazione statica e limiti di pressione idrostatica. È fondamentale per applicazioni con fluidi ad alta velocità o vapore. La versione attuale è ASME PTC 19.3 TW-2016.
Filettato (G, NPT) per pressioni medie e tubazioni standard, montaggio rapido e rimovibile. Flangiato (DIN, ASME) per alte pressioni, grandi diametri, possibilità di rimozione. Saldato (welded) per pressioni elevate dove la perfetta tenuta è critica, non rimovibile. Da barra (van Stone) come compromesso tra costo e ridotta complessità di installazione. Sanitario (tri-clamp) per pharma e food.
AISI 316L copre la maggior parte delle applicazioni industriali. Hastelloy C276 per acidi e cloruri concentrati. Tantalio per acidi minerali. Monel per fluoro. Titanio per acqua di mare. Inconel 600/625 per alte temperature. NACE MR0175 per servizio sour (oil & gas con H₂S). La scelta dipende da fluido, temperatura, pressione e ambiente.
Sì. MCA fornisce pozzetto e sonda di temperatura abbinati e tarati come kit, con certificato di taratura DAkkS sul sistema completo (sonda + pozzetto + trasmettitore se incluso). Questa configurazione semplifica l'ordine, riduce errori di compatibilità e fornisce un certificato unico valido per audit GMP/FDA.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce pozzetti termometrici con calcolo ASME PTC 19.3 TW a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto.
