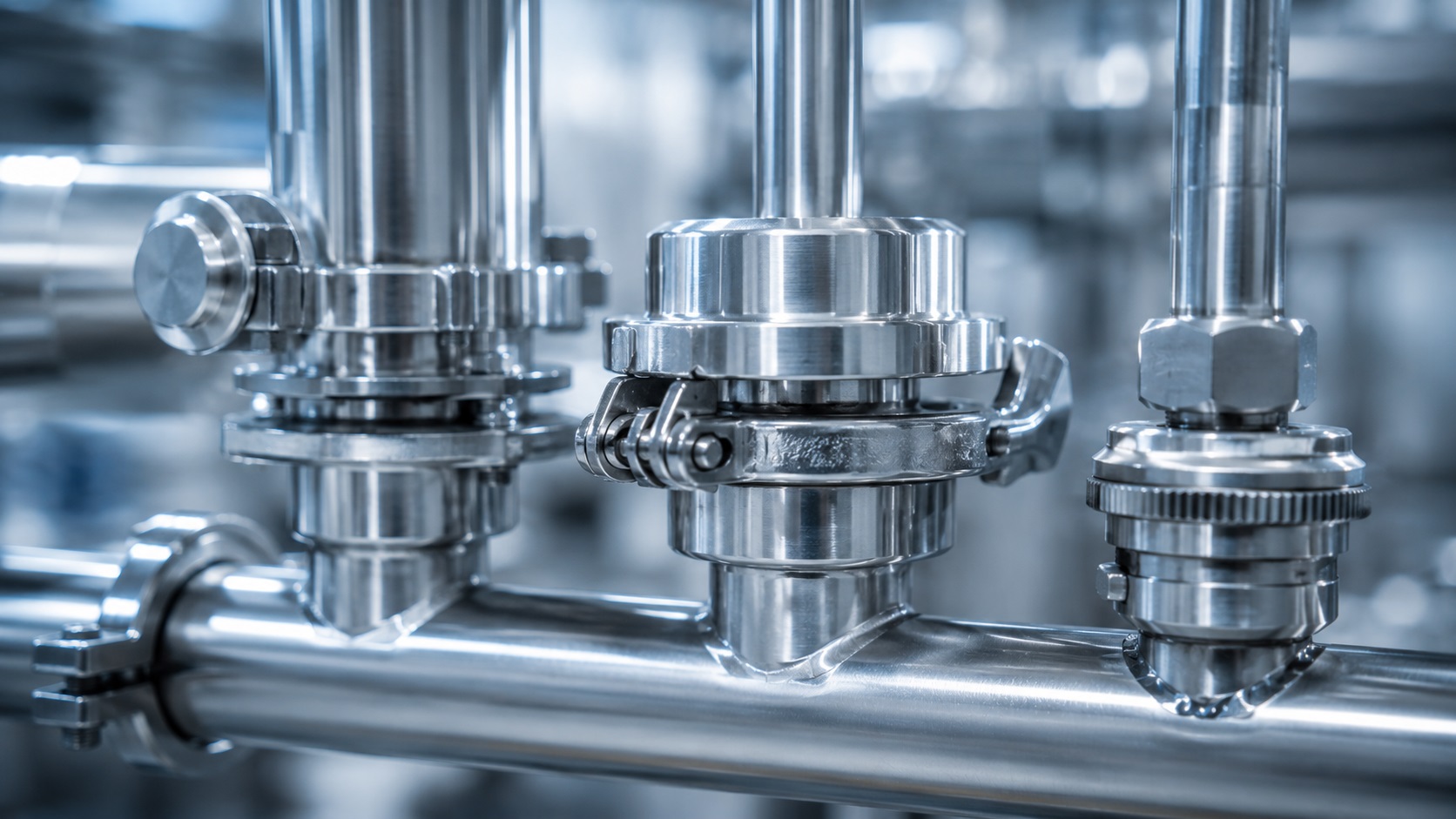

Attacchi sanitari: tri-clamp, Varivent, BioConnect, DIN 11864

Il tri-clamp (chiamato anche "clamp" o "tri-clover") è l'attacco sanitario più diffuso globalmente. Si basa su due flange piane serrate da una pinza metallica (clamp) con un O-ring centrale che fa la tenuta. La pinza si chiude rapidamente con una vite a galletto e si apre senza utensili.

Caratteristiche:

• Standard di riferimento: DIN 32676 (Europa) e ASME BPE (USA), con dimensioni e tolleranze quasi identiche e compatibili.
• Dimensioni: 0,5", 0,75", 1", 1,5", 2", 2,5", 3", 4", 6", 8" (dimensioni in pollici, riferimento dairy USA).
• Materiali O-ring: EPDM (standard food/pharma), FKM (Viton, alta temperatura), PTFE incapsulato (chimica aggressiva), FFKM (Kalrez, applicazioni estreme).
• Pressione tipica: PN 16 (16 bar) standard; versioni rinforzate fino a PN 40.
• Smontabilità: rapida senza utensili, ideale per ispezione e validazione.
• Certificazioni: EHEDG, 3-A, FDA, ASME BPE.

Il tri-clamp è il default per nuovi impianti pharma e biotech sia in EU che USA. È disponibile in tutti i prodotti Labom sanitari.

Varivent è un attacco sviluppato da GEA Tuchenhagen negli anni '80 per il settore dairy. Si basa su una flangia con anello a profilo speciale che si interfaccia con un manicotto saldato sulla tubazione, fissato con un sistema di clamp simile al tri-clamp ma con geometria diversa.

Esistono due forme principali:

• Varivent forma F: D = 50 mm. Per tubazioni standard dairy.
• Varivent forma N: D = 68 mm. Per tubazioni e applicazioni più grandi.

Caratteristiche:

• Tenuta più affidabile del tri-clamp ad alte pressioni e in cicli ripetuti di SIP.
• Diametro standard: due dimensioni soltanto, riduce la varietà a magazzino.
• Diffusione: dominante in impianti dairy europei realizzati da GEA o con componenti GEA.
• Disponibilità sensori: tutti i principali produttori (Labom, Endress+Hauser, Vega, Anderson-Negele) offrono attacchi Varivent.
• Costo: leggermente superiore al tri-clamp.
• Certificazioni: EHEDG e 3-A.

Per impianti dairy nuovi, la scelta tra tri-clamp e Varivent dipende dalle preferenze del costruttore di impianto: GEA tipicamente specifica Varivent, altri costruttori (Tetra Pak, Alfa Laval) tendono al tri-clamp.

NEUMO BioConnect è un sistema sviluppato da NEUMO Vargus negli anni 2000 per applicazioni biotech avanzate. Si basa su una geometria con O-ring autoposizionante in una scanalatura precisa, che riduce a zero il volume morto nella camera di interfaccia.

Vantaggi rispetto al tri-clamp standard:

• Pulibilità superiore: zero volume morto, geometria ottimizzata per CIP turbolento.
• Autoposizionamento O-ring: la scanalatura impedisce errori di montaggio (O-ring fuori sede).
• Cicli SIP ripetuti: tenuta stabile a 134 °C senza degrado dell'O-ring per migliaia di cicli.
• Certificazioni: EHEDG, ASME BPE, 3-A.
• Costo superiore al tri-clamp ma giustificato in applicazioni critiche.

Applicazioni tipiche:

• Pharma sterile: loop WFI, riempimento asettico.
• Biotech BSL: bioreattori per cell/gene therapy.
• Produzione vaccini, anticorpi monoclonali.
• Single-use bioprocessing: connessioni con sacchi monouso.

BioConnect è una scelta per applicazioni dove l'errore di un montaggio dell'O-ring o un degrado della tenuta dopo cicli SIP ripetuti causerebbe contestazioni in audit GMP o, peggio, contaminazione del prodotto.

Il DIN 11864 è lo standard europeo evoluto per attacchi sanitari, sviluppato negli anni 2000 per superare i limiti del DIN 11851. È disponibile in tre forme:

• DIN 11864-1 Form A: attacco flangiato con bulloni. Per alte pressioni e applicazioni dove l'integrità meccanica è prioritaria.
• DIN 11864-2 Form B: attacco a clamp simile al tri-clamp ma con tolleranze e finitura superiori. Smontabilità rapida.
• DIN 11864-3 Form C: attacco filettato sanitario con tenuta affacciata. L'unica versione "filettata" accettabile in pharma EU.

Caratteristiche comuni:

• Tenuta affacciata: O-ring montato in scanalatura, no zone morte.
• Pulibilità validata: certificazioni EHEDG e 3-A.
• Pressione: PN 16 a PN 40 secondo forma.
• Diffusione: pharma EU, biotech, dairy moderno.

DIN 11864 è il riferimento per nuovi impianti pharma EU, in particolare in Germania, Svizzera e Austria. Per impianti globali, la scelta tipica è tri-clamp + DIN 11864 (Form B se serve clamp, Form A se serve flangia).

Il DIN 11851 è lo standard storico per attacchi sanitari nel dairy europeo. È un attacco filettato con dado per stringere il manicotto, tenuta a guarnizione conica. Sviluppato negli anni '50, è stato il riferimento per decenni nelle cantine, caseifici e impianti food in Europa.

Limiti che hanno portato al suo declino:

• Zone morte nel filetto: i filetti del dado e del manicotto creano cavità dove residui di prodotto e disinfettanti possono accumularsi.
• Non certificabile EHEDG per applicazioni pharma sterili.
• Tenuta a guarnizione conica: meno affidabile di una tenuta affacciata, soggetta a usura.
• Smontaggio: richiede chiave (utensile), più lento del tri-clamp.

Oggi il DIN 11851 è considerato legacy. Per impianti dairy esistenti si trova ancora largamente, e i produttori di strumentazione continuano a fornirlo per ricambi e estensioni di impianti. Per nuovi impianti la scelta è tri-clamp, Varivent o DIN 11864.

La scelta dell'attacco sanitario dipende da quattro fattori:

1. Settore di applicazione: pharma, biotech, dairy, food & beverage.
2. Standard del costruttore di impianto: GEA tipicamente Varivent, Tetra Pak e Alfa Laval tipicamente tri-clamp.
3. Pressione di esercizio: per pressioni > 25 bar valutare DIN 11864 Form A.
4. Mercato di destinazione: USA tendono al tri-clamp ASME BPE, EU al tri-clamp DIN 32676 o DIN 11864.
