MCA Strumentazione Industriale – Guida tecnica
Geometrie, applicazioni tipiche, criteri di scelta tra le due famiglie di separatori a membrana
Guida tecnica · 8 minuti di lettura

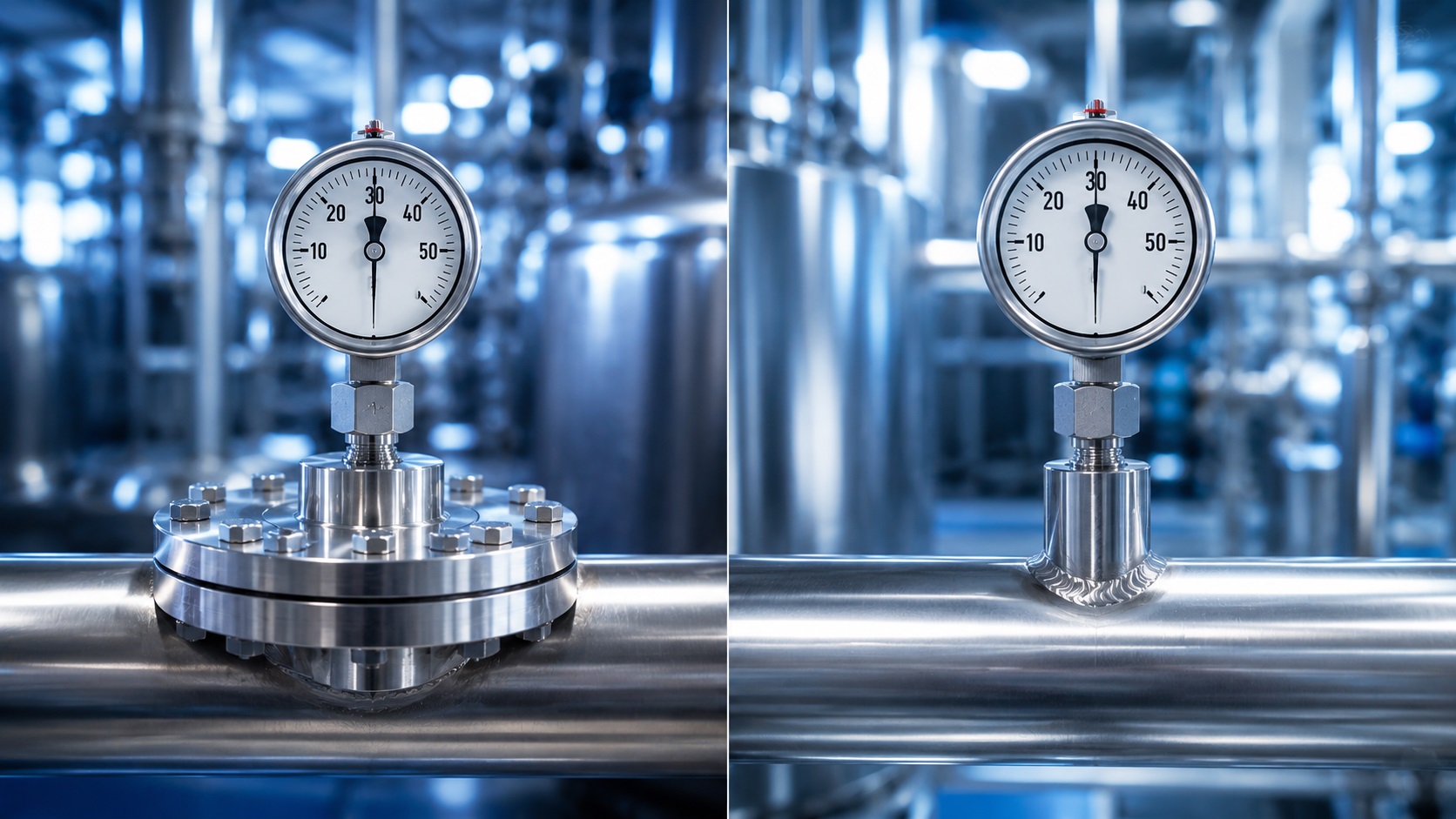

I separatori a membrana si dividono in due grandi famiglie costruttive che coprono esigenze applicative differenti: l'affacciato (flush), dominante nel mondo sanitario pharma, biotech e food, e il saldato (BME, Bolted Membrane Element), dominante nella chimica industriale, oil & gas e alte pressioni. La scelta tra le due è raramente arbitraria: dipende dal settore, dalle condizioni di processo e dai requisiti di pulibilità.
Spesso i due termini vengono confusi o usati in modo improprio. Questa guida chiarisce le differenze costruttive, i pro e contro di ciascuna geometria, e fornisce criteri pratici di selezione. Per una panoramica generale sui separatori a membrana, consulta la guida dedicata Separatore a membrana: come funziona.
Il separatore affacciato, indicato anche come flush diaphragm seal, ha la membrana posizionata a filo dell'attacco al processo, senza zone morte di accumulo né cavità in cui il fluido possa ristagnare. La denominazione "flush" deriva dall'inglese e significa "a livello, allineato".
Caratteristiche costruttive:
Vantaggi:
Limiti:
BME è l'acronimo di Bolted Membrane Element. Si tratta di un separatore con la membrana saldata al corpo e poi imbullonata, configurazione che combina massima resistenza meccanica e possibilità di sostituzione in campo. Sviluppato originariamente per applicazioni di alta pressione e oil & gas, è oggi standard in chimica industriale e in tutti i settori dove servono pressioni elevate e robustezza meccanica.
Caratteristiche costruttive:
Vantaggi:
Limiti:
| Caratteristica | Affacciato (flush) | Saldato (BME) |
|---|---|---|
| Posizione membrana | A filo dell'attacco | In camera flangiata, saldata |
| Tenuta | O-ring + anello di compressione | Saldatura + imbullonatura |
| Range pressione tipico | 0-100 bar | 25-1000 bar (fino a 4000) |
| Sostituibilità membrana | No (gruppo completo) | Sì in cantiere |
| Pulibilità CIP/SIP | Sì, completa | No, con zone morte |
| Certificazioni sanitarie | EHEDG, 3-A, FDA, ASME BPE | Tipicamente non sanitario |
| Materiali speciali | Disponibili (Hastelloy, tantalio) | Disponibili (gamma più ampia) |
| Settori dominanti | Pharma, biotech, food, dairy | Chimica, oil & gas, mineraria |
| Costo iniziale | Medio-alto | Alto |
| Costo manutenzione vita utile | Alto (sostituzione gruppo) | Basso (sostituzione membrana) |
| Robustezza fluidi abrasivi | Limitata | Elevata |
| Tempo di risposta | Rapido | Medio |
La distinzione applicativa è abbastanza netta: ogni geometria ha settori dove è praticamente obbligatoria.
La selezione tra affacciato e saldato si basa su quattro domande in sequenza:
Nei dubbi commerciali, considerare il costo della vita utile: per un impianto chimico con 100+ separatori, la possibilità di sostituire le sole membrane (BME) anziché interi gruppi può ridurre i costi di manutenzione del 40-60% nel lungo periodo.
Esistono versioni di separatori che combinano la robustezza meccanica del BME con la pulibilità sanitaria. Sono usati per applicazioni che combinano CIP/SIP e alta pressione:
Le versioni ibride hanno attacchi sanitari (tri-clamp 1.5"-3" o flangia sanitaria) ma corpo e tenuta da BME. Il costo è elevato, ma per applicazioni dove l'alternativa è cambiare separatore frequentemente per consumo della membrana, il TCO è favorevole.
La gamma Labom DL/DF Hygienic include versioni standard e versioni rinforzate per applicazioni miste sanitarie/alta pressione.
La scelta tra affacciato e saldato richiede un'analisi tecnico-economica del processo, della pressione, dei materiali e del costo di vita utile. MCA fornisce consulenza pre-vendita e quotazioni complete con sistemi manometro + separatore o trasmettitore + separatore della gamma Labom.
Un separatore affacciato (flush) ha la membrana posizionata a filo dell'attacco al processo, senza zone morte di accumulo né cavità in cui il fluido possa ristagnare. È la geometria standard per applicazioni sanitarie pharma, biotech, food e per fluidi viscosi o cristallizzanti che intaserebbero un attacco filettato standard. La denominazione 'flush' deriva dall'inglese e significa appunto 'a livello, allineato'.
BME è l'acronimo di Bolted Membrane Element. Si tratta di un separatore a membrana saldata al corpo del separatore stesso, con la membrana sostituibile in cantiere tramite imbullonamento. La differenza chiave con i separatori standard è che la membrana NON è semplicemente serrata da un O-ring, ma saldata e poi imbullonata: questo permette una resistenza meccanica superiore (pressioni fino a 1000 bar e oltre).
L'affacciato è obbligatorio per pharma, biotech e food sanitari (richiede pulibilità completa CIP/SIP) ed è preferibile per fluidi viscosi o cristallizzanti. Il saldato (BME) è la scelta di riferimento per: chimica fine industriale, intermedi farmaceutici (non sanitari), oil & gas, alte pressioni (>100 bar), fluidi abrasivi che danneggiano membrane standard. Esistono anche versioni ibride (BME sanitario) per applicazioni miste.
Dipende dal tipo. Nei separatori standard a O-ring la membrana è generalmente solidale al corpo e non sostituibile in campo. Nei separatori BME la membrana è progettata per essere sostituita in cantiere senza smontare il sistema completo: questo riduce drasticamente i costi di manutenzione in impianti grandi (chimica industriale, oil & gas) dove le membrane si consumano per abrasione o fatica.
Sì, esistono versioni di separatori saldati con attacchi sanitari (tri-clamp, Varivent) per applicazioni che combinano la robustezza meccanica del BME con la pulibilità sanitaria. Sono usati in pharma per applicazioni ad alta pressione (>40 bar), in biotech per impianti che combinano CIP/SIP e processo ad alta pressione, e in food industriale per omogeneizzatori sanitari (150-300 bar).
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce separatori a membrana affacciati e BME a Milano, in Lombardia e in tutta Italia, con supporto tecnico per la selezione applicativa.
