Fluidi di riempimento per separatori a membrana
Selezione del fluido di compensazione: oli minerali, silicone, glicerina, halocarbon, FDA
MCA Strumentazione Industriale – Guida tecnica
Selezione del fluido di compensazione: oli minerali, silicone, glicerina, halocarbon, FDA
Guida tecnica · 10 minuti di lettura

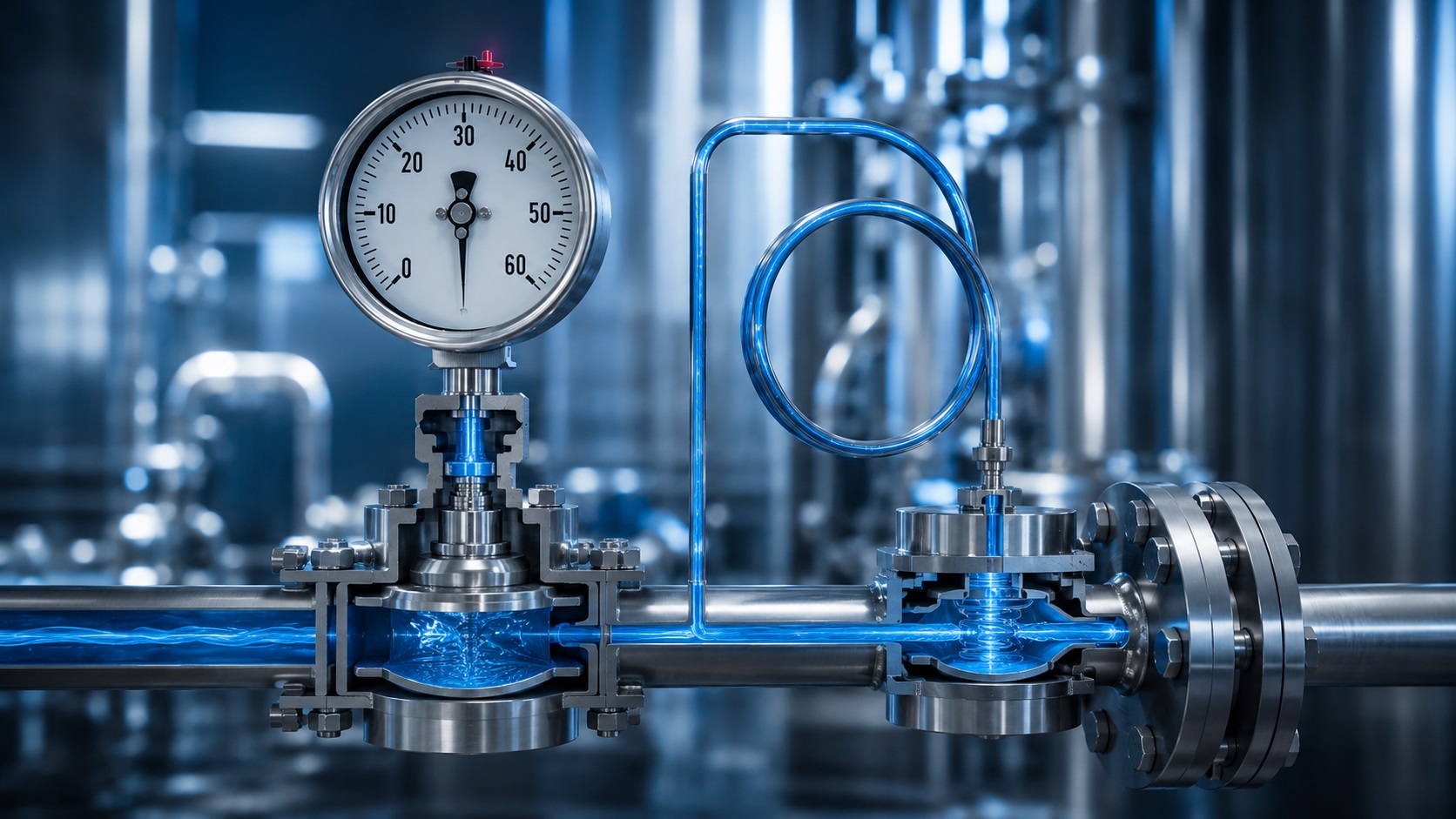

Quando si specifica un separatore a membrana, l'attenzione del progettista si concentra sulla geometria (affacciato vs saldato), sui materiali della membrana (Hastelloy, tantalio) e sulla classe di precisione dello strumento. Il fluido di riempimento — il liquido contenuto tra membrana e strumento — viene spesso lasciato come opzione standard del produttore. Eppure è uno dei componenti più critici del sistema: determina la stabilità termica, la velocità di risposta, l'errore di temperatura, la compatibilità con il processo in caso di rottura, la conformità regolatoria.
Questa guida copre i fluidi di riempimento più diffusi (oli minerali, silicone, glicerina, halocarbon, fluidi FDA), i criteri di selezione, gli errori di temperatura tipici e le applicazioni specifiche per ogni fluido. È un complemento alla guida principale Separatore a membrana: come funziona.
Il fluido di riempimento svolge una funzione apparentemente semplice: trasmettere la pressione dalla membrana del separatore allo strumento di misura. In realtà, deve soddisfare contemporaneamente diversi requisiti:
Il fluido viene caricato in fabbrica sotto vuoto per evitare bolle d'aria, e il sistema è poi sigillato. Una volta installato, non richiede manutenzione: o dura quanto il separatore stesso, o se ne nota la perdita per malfunzionamento dello strumento.
La scelta del fluido di riempimento richiede di considerare cinque parametri:
Gli oli minerali sono il fluido di riempimento più diffuso per applicazioni industriali standard. Sono derivati del petrolio, raffinati per ottenere stabilità termica e basso contenuto di volatili.
Caratteristiche:
Applicazioni tipiche: chimica industriale, oil & gas, energia, vapore industriale (entro 200 °C), HVAC, applicazioni di processo standard. È il default per la maggior parte dei manometri a membrana industriali.
Gli oli silicone (poly-dimethyl-siloxane, PDMS) sono fluidi sintetici con stabilità termica molto superiore agli oli minerali. Sono indicati per applicazioni a temperature elevate.
Tipi principali e range:
Caratteristiche:
Applicazioni tipiche: vapore surriscaldato, oli termici, processi a 200-350 °C, scambiatori di calore ad alta temperatura. La gamma Labom usa silicone DC710 di default per applicazioni vapore con temperature > 200 °C.
Per applicazioni pharma, biotech, food il fluido di riempimento deve essere FDA-compatibile per evitare contaminazione del prodotto in caso di rottura della membrana. Le opzioni principali sono:
La specifica del fluido FDA va richiesta esplicitamente in fase di ordine: il default del produttore può essere olio minerale standard, non adatto a pharma. Il certificato di conformità del fluido è parte della documentazione che accompagna la strumentazione (insieme a 3.1 EN 10204 dei materiali).
Per applicazioni con ossigeno puro (impianti criogenici, ospedali, industria aerospaziale) i fluidi di riempimento standard sono vietati: gli oli minerali e silicone sono infiammabili a contatto con ossigeno ad alta pressione e possono causare esplosioni. Si usano fluidi oxygen-clean dedicati:
Lo strumento per ossigeno richiede inoltre pulizia speciale ("oxygen cleaning"): tutte le parti bagnate sono sgrassate e trattate per rimuovere ogni residuo di olio o solvente. L'imballaggio è sigillato e l'apertura è controllata. La specifica O2-clean va indicata esplicitamente in fase di ordine.
| Fluido | Range | Applicazione | Note |
|---|---|---|---|
| Olio minerale DC200 | -30 / +200 °C | Industriale standard | Default più diffuso, economico |
| Olio silicone DC704 | -30 / +315 °C | Vapore, oli termici | Alta temperatura |
| Olio silicone DC710 | -15 / +350 °C | Vapore surriscaldato | Massima temperatura |
| Glicerina-acqua 50/50 | -15 / +120 °C | Dairy, food, cosmetica | FDA, biodegradabile |
| White oil USP grade | -30 / +200 °C | Pharma, biotech | 21 CFR 178.3570 |
| Olio silicone food-grade | -50 / +200 °C | UHT, pastorizzazione | FDA, alta temperatura |
| Halocarbon | -50 / +120 °C | Ossigeno fino a 250 bar | Oxygen clean |
| Krytox PFPE | -40 / +260 °C | Ossigeno alta T, fluidi reattivi | Costo elevato |
| Glicole etilenico | -50 / +90 °C | Basse temperature, criogenico | Antigelo |
| Fluorinert | -50 / +200 °C | Servizi inerti, semiconduttori | Costo molto elevato |
L'errore di temperatura introdotto dal separatore è proporzionale al volume del sistema, al coefficiente di dilatazione del fluido e alla rigidità della membrana. La formula approssimata per stimare l'errore è:
ΔP ≈ (V × β × ΔT) / (1/k_fluid + V_strumento × C_strumento)
Dove V è il volume del fluido, β il coefficiente di dilatazione, ΔT la variazione termica, k_fluid il modulo di compressibilità, V_strumento e C_strumento i parametri dello strumento. Senza entrare nei dettagli, le linee guida pratiche per minimizzare l'errore sono:
Esempio quantitativo: un sistema standard (capillare 5 m, olio DC200, manometro 0-25 bar) ha errore tipico di 0,3% per 10 °C. Un sistema LTC equivalente scende a < 0,1% per 10 °C. Per applicazioni HACCP critiche o pharma, la differenza giustifica il sovrapprezzo.
La scelta del fluido di riempimento richiede di considerare temperatura, compatibilità, regolamento e precisione richiesta. MCA fornisce consulenza pre-vendita con configurazione completa di sistemi separatore + manometro / trasmettitore Labom, certificati di conformità del fluido e tarature DAkkS.
Il fluido di riempimento è il liquido contenuto tra la membrana del separatore e lo strumento di misura. Trasmette la pressione del processo allo strumento ma deve essere stabile in tutte le condizioni operative. Una scelta sbagliata può portare a degrado del fluido, errori di temperatura amplificati, contaminazione del processo in caso di rottura della membrana, problemi di sicurezza con fluidi ossigeno o infiammabili.
L'olio minerale tipo DC200 è il fluido di riempimento più diffuso per applicazioni industriali standard, con range -30 °C a +200 °C. È stabile, economico, non tossico. Per applicazioni sanitarie il riferimento è la glicerina-acqua o un olio FDA-compatibile. Per alte temperature si usa olio silicone DC704 o DC710. Per servizio ossigeno si usano halocarbon o Krytox PFPE.
L'errore di temperatura è dovuto alla dilatazione termica del fluido. L'errore tipico è di 0,1-0,5% del fondo scala per ogni 10 °C, e dipende dal volume del sistema, dal coefficiente di dilatazione del fluido e dalla rigidità della membrana. Esempio: un sistema con olio DC200, capillare 5 m, manometro 0-25 bar, può avere errore di 0,3% (75 mbar) per 10 °C. Per applicazioni di precisione (≤ 0,15%) si usano sistemi specifici come la Labom LTC.
Sì. La glicerina-acqua (50/50) è la scelta storica nel dairy: classificata food-grade, atossica. Le alternative sono: white oil farmaceutico (USP grade), olio FDA inerte conforme a 21 CFR 178.3570, olio silicone food-grade per alte temperature. La specifica del fluido FDA va richiesta esplicitamente in fase di ordine.
Una perdita di fluido si manifesta con errori di lettura progressivi: lo strumento inizia a leggere valori inferiori al reale, e l'errore aumenta nel tempo. Le cause tipiche sono: rottura della membrana, perdita dal tappo di riempimento, microfessure nel capillare, sovrappressione. La perdita richiede sostituzione del separatore. In sistemi DMS la rottura è rilevata immediatamente dal sensore di monitoraggio.
