Per pharma, biotech e food & beverage — attacchi tri-clamp, Varivent, BioConnect, DIN 11864 — certificato EHEDG
Prodotto Labom · Serie DL e DF Hygienic

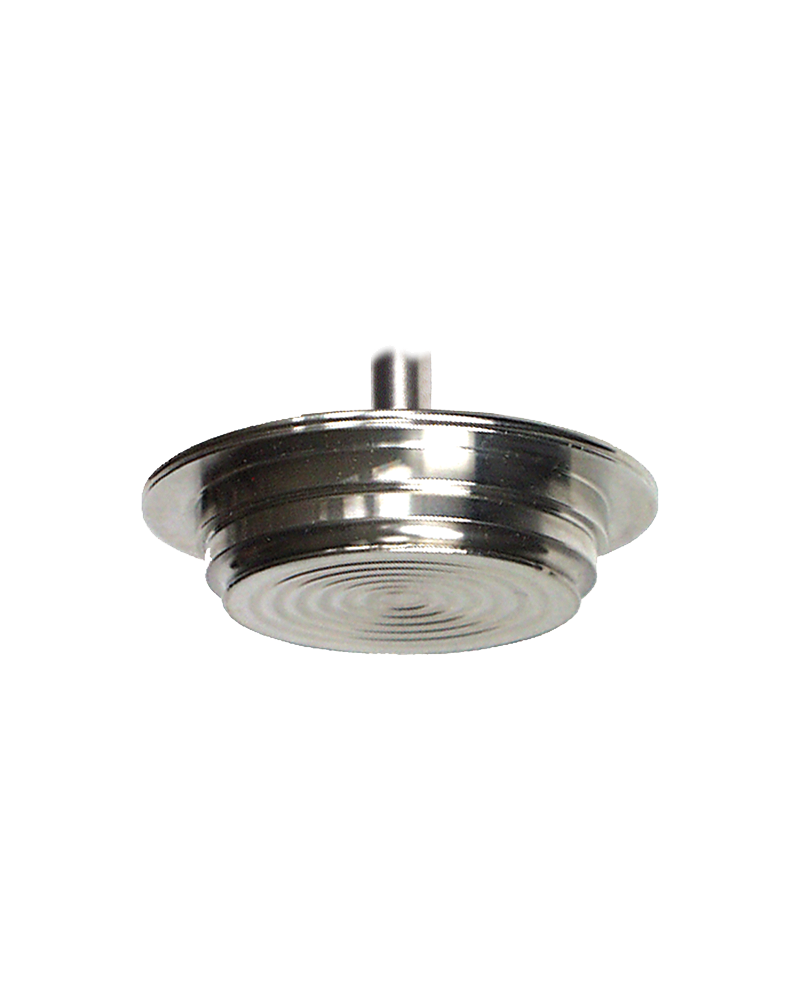

Il separatore a membrana sanitario è il componente che permette di misurare la pressione di processo in impianti farmaceutici, biotech e alimentari senza che il fluido entri in contatto con lo strumento di misura. La membrana, affacciata e privata di zone morte, garantisce la pulibilità completa in CIP/SIP e l'assenza di ristagno del prodotto.
I separatori sanitari Labom sono disponibili con i principali attacchi igienici standard di settore — tri-clamp DIN 32676 / ASME BPE, Varivent, NEUMO BioConnect, DIN 11864 — e sono certificati EHEDG per applicazioni SIP/CIP. La finitura standard delle parti bagnate è Ra ≤ 0,8 µm, con elettropulitura opzionale a Ra ≤ 0,4 µm per i requisiti più stringenti.
Il sistema può essere accoppiato a manometri, trasmettitori di pressione e pressostati Labom in versione assemblata diretta o con capillare flessibile, secondo le esigenze di installazione e temperatura di processo.
In un processo igienico-sanitario, lo strumento di misura non può essere a contatto diretto con il prodotto: ne deriverebbero contaminazione, ristagno, impossibilità di sterilizzazione e mancata conformità a 3-A, EHEDG e GMP. Il separatore a membrana risolve questi problemi e ne aggiunge altri vantaggi:
Tri-clamp DIN 32676 / ASME BPE, Varivent, BioConnect, DIN 11864 clamp/flangia/filettato.
Versione Hygienic certificata per CIP/SIP, conforme ASME BPE SF3 e linee guida 3-A.
AISI 316L standard. Su richiesta Hastelloy C276, tantalio, titanio o membrana rivestita PFA.
Progettazione su misura per fluido, attacco, temperatura, certificazioni: specialità Labom.
I dati riportati sono i valori standard di gamma. Le configurazioni effettive vengono definite in fase di selezione tecnica in base al processo specifico (fluido, range, attacco, certificazioni richieste).
| Tipo di membrana | Affacciata (flush diaphragm), senza zone morte |
| Materiale parti bagnate (standard) | AISI 316L (1.4404 / 1.4435) |
| Materiali alternativi | Hastelloy C276, tantalio, titanio, monel, membrana rivestita PFA |
| Finitura superficiale parti bagnate | Ra ≤ 0,8 µm standard; Ra ≤ 0,4 µm con elettropulitura (opzione) |
| Attacchi al processo | Tri-clamp DIN 32676 (serie A, B, C) e ASME BPE; Varivent forma F (D=50) e N (D=68); NEUMO BioConnect; DIN 11864-1/2/3 (filettato, clamp, flangia); altri raccordi sanitari su richiesta |
| Diametri nominali | DN 25 ÷ DN 80 (tri-clamp 1" ÷ 4") |
| Range di pressione | Da 0...0,4 bar a 0...60 bar (range più ampi su richiesta) |
| Temperatura di processo | Fino a 200 °C, in funzione del fluido di riempimento |
| Fluidi di riempimento | Olio minerale FDA (alimentare/pharma), olio silicone alta temperatura, glicerina-acqua, fluidi per ossigeno e idrogeno |
| Certificazioni e conformità | EHEDG (versione Hygienic), 3-A Sanitary Standard, ASME BPE SF3, FDA (fluidi di riempimento), Direttiva PED 2014/68/UE |
| Documentazione di tracciabilità | Certificato 3.1 EN 10204 (parti bagnate), misura rugosità, certificato di taratura DAkkS — tutti su richiesta |
| Montaggio | Diretto sullo strumento o a distanza tramite capillare flessibile inox; opzionale elemento di raffreddamento per alte temperature |
Quattro famiglie principali coprono la gamma sanitaria. La scelta dipende dal tipo di attacco al processo, dalla geometria del montaggio e dalla classe di applicazione (food, pharma, biotech).
| Settore | Processo | Strumento abbinato consigliato |
|---|---|---|
| Pharma / Biotech | Bioreattori, fermentatori, recipienti di processo | Trasmettitore pressione sanitario, manometro a membrana |
| Pharma / Biotech | Linee CIP/SIP, sterilizzazione vapore | Trasmettitore autoclavabile + separatore Hygienic Tubus |
| Pharma / Biotech | Loop WFI e Pure Steam | Trasmettitore pressione sanitario tri-clamp |
| Food & Beverage | Pastorizzazione, UHT, riempimento latte e derivati | Manometro a membrana + separatore tri-clamp |
| Food & Beverage | Enologia, filtrazione, imbottigliamento | Manometro Bourdon + separatore Varivent o tri-clamp |
| Food & Beverage | Pastorizzazione succhi e bevande | Trasmettitore di pressione sanitario |
| Cosmetica | Linee di miscelazione e dosaggio creme/emulsioni | Separatore inline DIN 11864 + manometro |
Per la selezione corretta del separatore — fluido di riempimento, geometria della membrana, attacco e materiali — consulta gli approfondimenti tecnici dedicati.
Per dimensionare correttamente il separatore servono fluido, range di pressione, temperatura, tipo di attacco al processo, eventuali requisiti EHEDG/3-A/FDA, finitura richiesta e modalità di assemblaggio (diretto o con capillare). Inviaci queste informazioni — o compila il questionario — e ti rispondiamo con la configurazione Labom più adatta.
Sono disponibili attacchi tri-clamp secondo DIN 32676 (serie A, B, C) e ASME BPE, Varivent (forma F D=50 e forma N D=68), NEUMO BioConnect, DIN 11864 nelle versioni clamp, flangia o filettata, oltre ad altri raccordi sanitari su richiesta del cliente.
Sì, le versioni Hygienic sono certificate EHEDG e idonee per processi CIP/SIP. La certificazione copre i modelli secondo DIN 11864 (clamp, flangia, filettatura), Varivent, NEUMO BioConnect e la serie Labom Hygienic Tubus, in funzione del DN e della configurazione.
Si possono scegliere oli minerali approvati FDA per uso alimentare e farmaceutico, oli di silicone per alte temperature, miscele glicerina-acqua per applicazioni standard, fluidi specifici per ossigeno, idrogeno e applicazioni a bassa temperatura. La scelta dipende da temperatura di processo, compatibilità chimica con il prodotto e requisiti regolatori.
Sì. Il separatore può essere montato direttamente sullo strumento (assemblaggio diretto) oppure a distanza tramite capillare flessibile in acciaio inox, con elemento di raffreddamento opzionale per applicazioni ad alta temperatura. Il capillare consente di posizionare lo strumento in zona accessibile pur lasciando il separatore in linea di processo.
Il separatore a membrana sanitario può essere accoppiato a manometri Bourdon, manometri a membrana, trasmettitori di pressione e pressostati Labom. È compatibile anche con strumenti di altri produttori, previa verifica del processo di assemblaggio e calibrazione del sistema completo (separatore + fluido + strumento).
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce separatori a membrana sanitari a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto in fase di selezione e dimensionamento.
