Trasmettitore di pressione sanitario

Serie Labom PASCAL — CI4110, CV4110, CS2110, CC1020, CA2120, CA1510 — 3-A, EHEDG, FDA, GMP

Prodotto · Trasmettitori di pressione sanitari per pharma, biotech, food

Standard 3-A, EHEDG, FDA per CIP/SIP, fino a IP69K

Il trasmettitore di pressione sanitario Labom è progettato per soddisfare gli standard 3-A per applicazioni nei settori alimentare, lattiero-caseario, delle bevande e farmaceutico, controllo del livello dei liquidi e tubazioni sanitarie. L'unità è completamente sigillata per resistere al lavaggio ad alta pressione nelle installazioni Clean-in-Place (CIP) e Sterilize-in-Place (SIP).

Ogni trasmettitore può essere configurato con un esclusivo diaframma senza liquido di riempimento e un raccordo a pressione con morsetto sanitario per facile installazione con effetto di bloccaggio trascurabile. Il grado di protezione arriva fino a IP69K. Massima purezza degli ingredienti e pulizia senza residui: tutte le apparecchiature delle industrie alimentari, farmaceutiche e biotecnologiche devono supportare questi requisiti di qualità.

Sviluppiamo diversi tipi di trasmettitore di pressione sanitario per questi campi di applicazione secondo gli standard riconosciuti a livello internazionale per la progettazione igienica. Gli strumenti sono fabbricati in linea con le linee guida GMP (Good Manufacturing Practice) e soddisfano gli standard FDA (Food and Drug Administration) ed EHEDG (European Hygienic Engineering & Design Group).

📩 Richiedi quotazione 📄 Questionario tecnico
Proprietà comuni CI4110 (top) CV4110 CS2110 CC1020 CA2120 CA1510 (IO-Link) Applicazioni Approfondimenti FAQ

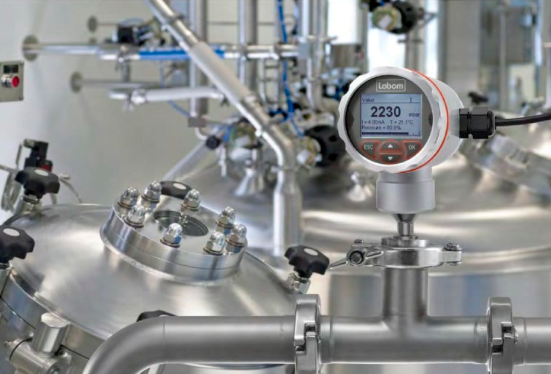

trasmettitore di pressione sanitario Labom PASCAL

Proprietà comuni dei trasmettitori sanitari Labom

Tutti i trasmettitori di pressione sanitari Labom per uso alimentare, farmaceutico e biotecnologico presentano le seguenti caratteristiche di base:

Per i datasheet PDF completi contatta il nostro ufficio tecnico. I sensori sono disponibili in diverse versioni in funzione dell'applicazione, della precisione richiesta, dell'uscita e del livello di certificazione.

Gamma trasmettitori sanitari Labom PASCAL

CI4110 — top di gamma SIL2, precisione 0,1%

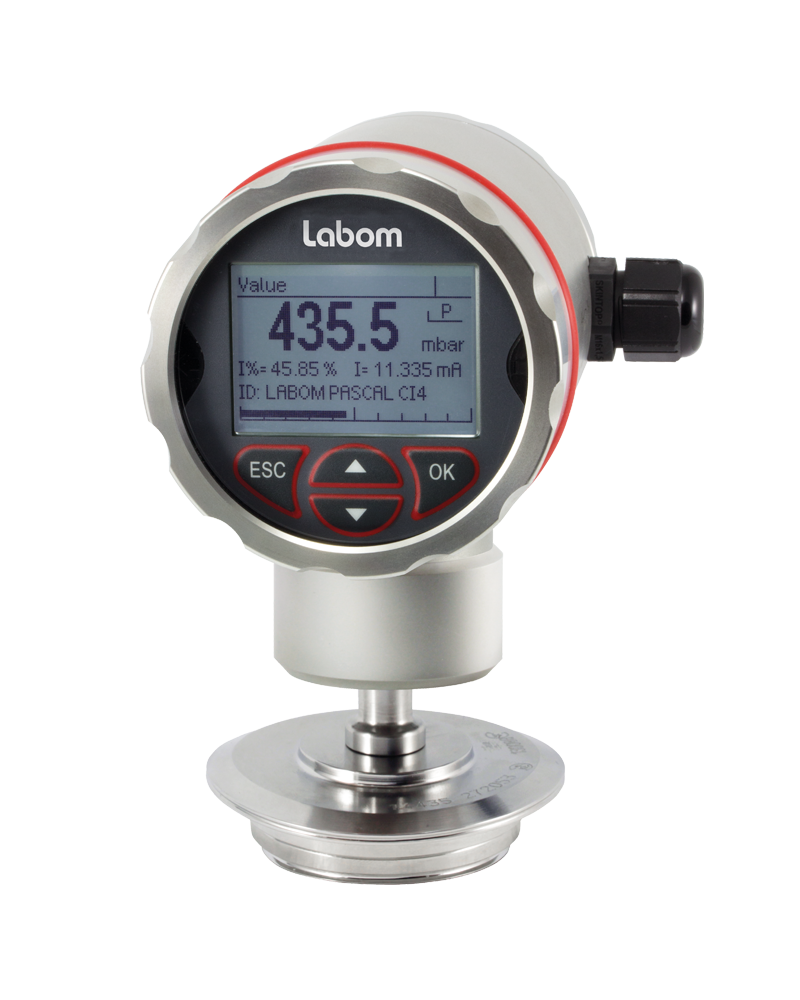

trasmettitore di pressione sanitario CI4110 Per misurazione di pressione relativa e assoluta di gas, vapori e liquidi in applicazioni alimentari e farmaceutiche critiche. La scelta standard per bioreattori GMP, linee WFI e processi sterili.

Caratteristiche
  • Cassa in acciaio inossidabile, design igienico, grado di protezione IP 65/67
  • Precisione ≤ 0,1%
  • Display grafico ad alta risoluzione, funzionamento intuitivo a 4 pulsanti, retroilluminato
  • Funzioni di parametrizzazione complete, simulazione e funzioni diagnostiche
  • Accesso rapido ai dati del dispositivo
  • Sviluppo secondo SIL2
  • Intervallo nominale da 0,25 bar a 40 bar
  • Turndown fino a 100:1
  • Frequenza di misurazione fino a 100 Hz
  • Segnale di uscita 4-20 mA con protocollo HART®
  • Memoria di configurazione
  • Comunicazione digitale tramite PDM, FDT/DTM, comunicatore da campo 375/475
  • Funzioni output: lineare, inversa, radice quadrata, funzione tabella fino a 64 punti
  • Temperatura del materiale fino a 160 °C
  • Parti bagnate in acciaio inossidabile
  • Connessione al processo radiale o posteriore
  • Varie connessioni igieniche, certificate EHEDG
  • Omologato secondo NAMUR 95
Opzioni configurabili
  • Precisione ≤ 0,075%
  • Protezione antideflagrante per gas e polvere (ATEX)
  • Classificazione SIL2
  • Certificato strumenti per Federazione Russa
  • Certificato materiale e di calibrazione EN 10204
  • Compensazione attiva della temperatura (tecnologia ATC)
  • Software operativo LAB4Level per misure di livello
  • Display rimovibile e unità di controllo
  • Grado di protezione IP 69K
  • Parti bagnate elettrolucidate
  • Dichiarazione EAC (su richiesta)

CV4110 — V-line compatto con display grafico

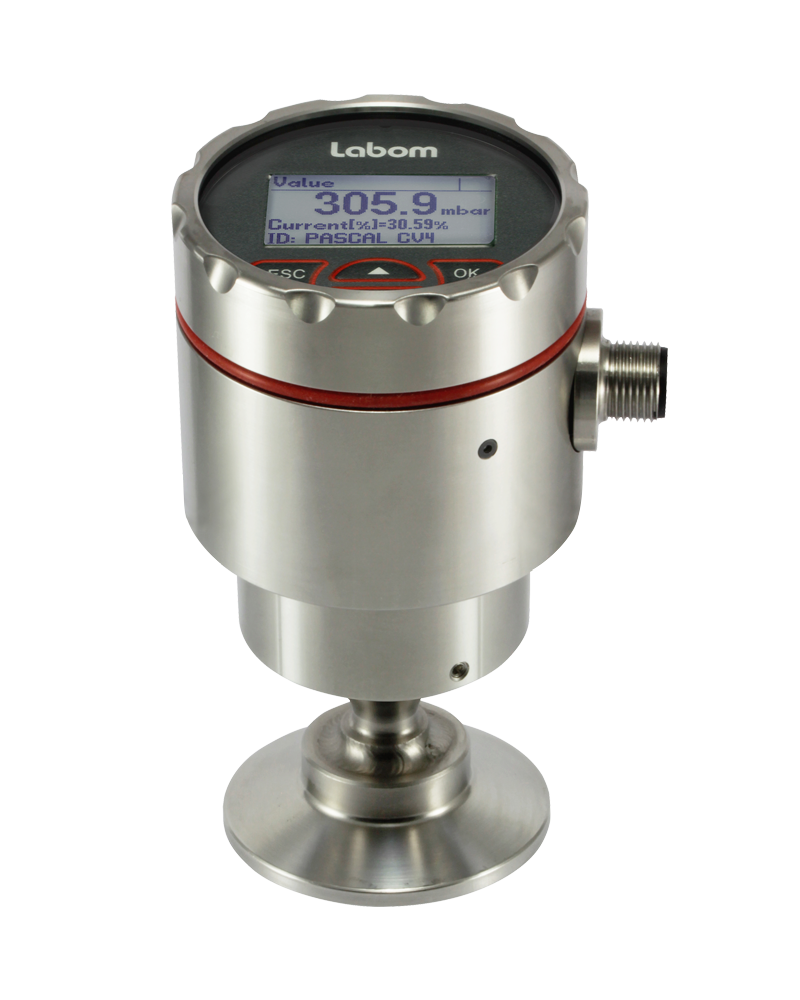

trasmettitore di pressione sanitario CV4110 Versione compatta con display grafico, ideale per applicazioni standard pharma e food. Bilanciamento ottimale tra precisione, display e prezzo.

Caratteristiche
  • Cassa compatta in acciaio inossidabile, design igienico secondo EHEDG e 3-A, IP 65/67
  • Precisione ≤ 0,15%
  • Display grafico ad alta risoluzione retroilluminato, intuitivo
  • Accesso rapido ai dati del dispositivo
  • Parametrizzazione completa, simulazione e funzioni diagnostiche
  • Intervallo nominale da 0,25 bar a 40 bar
  • Turndown fino a 20:1
  • Segnale di uscita 4-20 mA con protocollo HART
  • Comunicazione digitale tramite PDM/EDD e FDT/DTM
  • Funzioni di uscita: lineare, inversa
  • Funzione tabella con max 32 punti di supporto (in preparazione)
  • Parti bagnate in acciaio inossidabile
  • Varie connessioni igieniche, certificate EHEDG
Opzioni configurabili
  • Precisione ≤ 0,1%
  • Protezione antideflagrante per gas e polvere (in preparazione)
  • Certificato materiale e di calibrazione EN 10204
  • Grado di protezione IP 69K
  • Cassa e coperchio anteriore in 316L
  • Parti bagnate elettrolucidate
  • Dichiarazione EAC (su richiesta)

CS2110 — trasmettitore + pressostato multifunzione

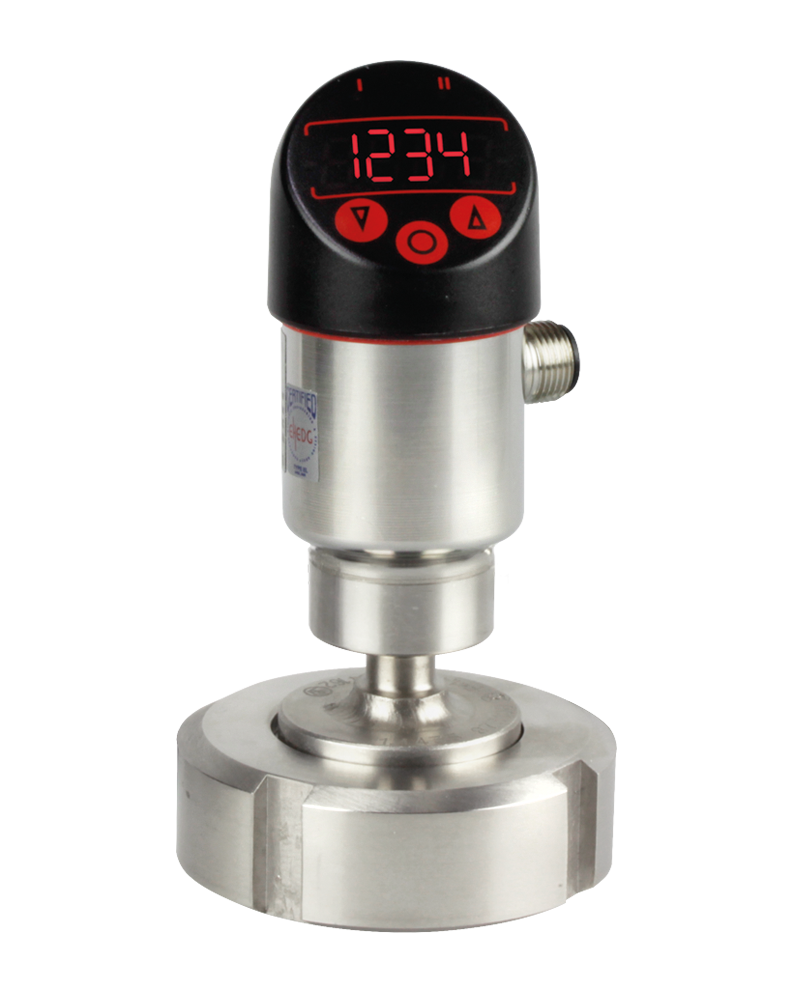

trasmettitore di pressione sanitario CS2110 Soluzione multifunzione che integra trasmettitore e pressostato. Display LED a 4 cifre specchiabile, modulo ruotabile di 300°. Per applicazioni sanitarie con allarmi locali.

Caratteristiche
  • Trasmettitore di pressione / pressostato multifunzione
  • Custodia igienica senza intagli o rientranze
  • Grado di protezione IP 65
  • Display a LED a 4 cifre, specchiabile di 180°
  • Modulo di indicazione ruotabile di 300°
  • Campi di misura: 0...100 mbar fino a 0...40 bar rel., 0...1 bar fino a 0...6 bar ass.
  • Segnale di uscita 4-20 mA, tecnologia a 2 fili
  • Precisione ≤ 0,2%
  • Facile programmazione locale (standard VDM)
  • Isolamento galvanico tra trasmettitore e uscite di commutazione
  • Connessioni con membrana montata a filo, certificate EHEDG
Opzioni configurabili
  • Certificato strumenti per Federazione Russa
  • Certificato materiale EN 10204-3.1
  • Certificato di calibrazione EN 10204-3.1
  • Classe di rugosità con certificato di ispezione DIN EN 10204-3.1
  • 2 contatti flottanti
  • Contatti di commutazione con corrente di commutazione elevata (1A)
  • Parti bagnate elettrolucidate
  • Collegamento elettrico ruotabile di 300°
  • Grado di protezione IP 67
  • Design igienico
  • Dichiarazione EAC (su richiesta)

CC1020 — robusto con custodia da campo

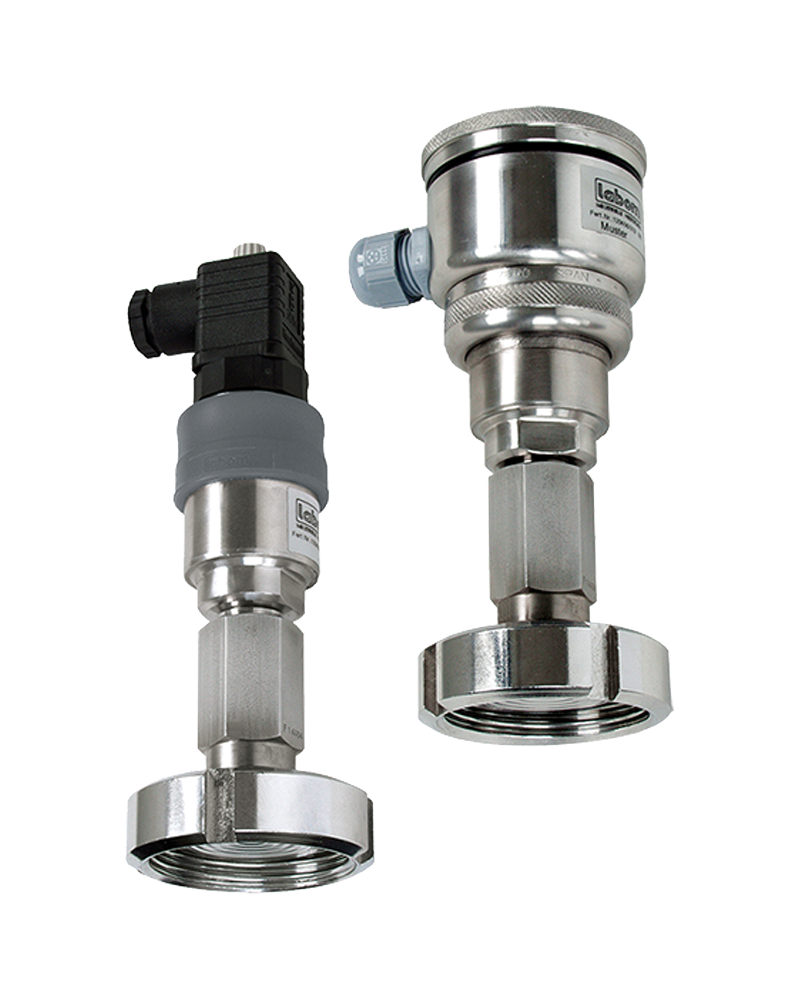

trasmettitore di pressione sanitario CC1020 Versione robusta con guarnizione a membrana e protezione sovraccarico. Per applicazioni dove serve robustezza meccanica e elettrica con custodia da campo.

Caratteristiche
  • Campi di misura: 0...160 mbar fino a 0...400 bar rel., 0...0,4 bar fino a 0...25 bar ass.
  • Elemento sensore piezoresistivo
  • Funzionamento della guarnizione a membrana con volume interno ridotto
  • Punto zero regolato per mezzo di potenziometro
  • Sistema di misurazione protetto da sovraccarico
  • Custodia in acciaio inossidabile di serie o custodia da campo
  • Grado di protezione IP 65 (opzione IP 67)
  • Segnale di uscita 4-20 mA (opzione 0-20 mA, 0-10 V CC)
Opzioni configurabili
  • Protezione da esplosioni

CA2120 — universale, design EHEDG/FDA/GMP

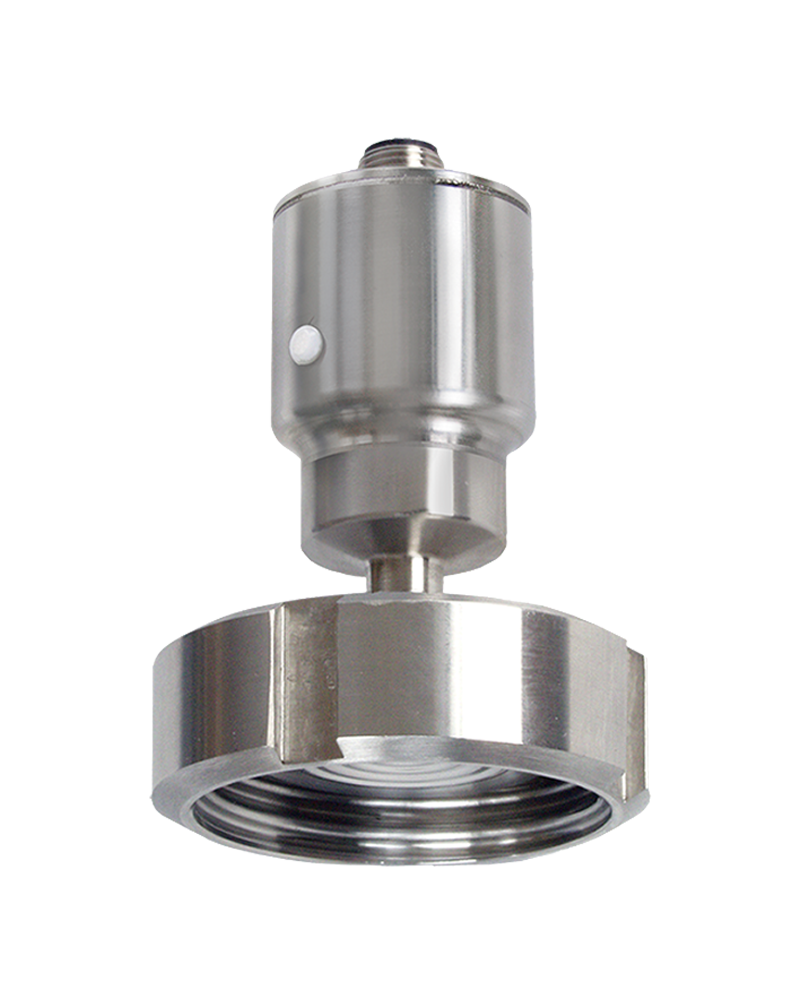

trasmettitore di pressione sanitario CA2120 Trasmettitore universale design igienico secondo EHEDG, FDA e GMP. Elemento sensore ventilato diretto. Per applicazioni standard pharma e food a costo contenuto.

Caratteristiche
  • Trasmettitore di pressione universale, design igienico EHEDG / FDA / GMP
  • Cassa in acciaio inossidabile, IP 65
  • Elemento sensore ventilato diretto
  • Campo di misura: 0...100 mbar fino a 0...40 bar rel.; 0...1 bar fino a 0...6 bar ass.
  • Precisione ≤ 0,2%
  • Segnale di uscita 4-20 mA, tecnologia a 2 fili
  • Facile impostazione dello zero con magnete
  • Connessioni con membrana montata a filo, certificate EHEDG
Opzioni configurabili
  • Certificato strumenti per Federazione Russa
  • Certificato materiale e di calibrazione EN 10204-3.1
  • Classe di rugosità con certificato di ispezione EN 10204-3.1
  • Parti bagnate elettrolucidate
  • Grado di protezione IP 67
  • Design igienico
  • Dichiarazione EAC (su richiesta)

CA1510 — uscita digitale IO-Link V1.1

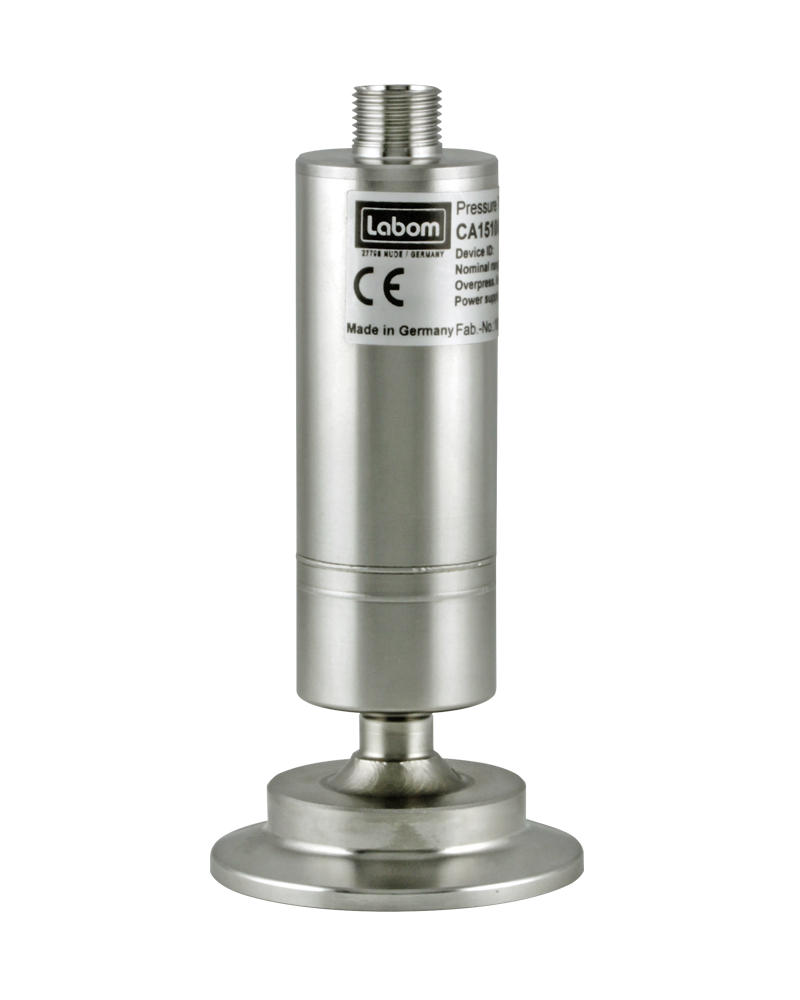

trasmettitore di pressione sanitario CA1510 Versione digitale con uscita IO-Link V1.1 per architetture di automazione moderne. Per impianti food/pharma 4.0 con sensori intelligenti.

Caratteristiche
  • Trasmettitore di pressione digitale con segnale di uscita IO-Link V1.1
  • Velocità di trasmissione dati COM 3 (230,4 kBaud)
  • Design igienico secondo raccomandazioni EHEDG
  • Connessioni di processo selezionate con certificato EHEDG
  • Precisione ≤ 0,3%
  • Parti bagnate e cassa in acciaio inossidabile, IP 65
  • Intervallo nominale −400/+400 mbar fino a −1/+100 bar
  • 2 uscite di commutazione max DC
Opzioni configurabili
  • Certificato materiale e di calibrazione EN 10204
  • Classe di rugosità con certificato di ispezione EN 10204-3.1
  • Design igienico
  • Parti bagnate elettrolucidate

Applicazioni tipiche

I trasmettitori di pressione sanitari Labom PASCAL sono utilizzati nei punti di misura critici di processi sanitari pharma, biotech, food & beverage. Le applicazioni più frequenti per cui MCA fornisce strumentazione Labom in Italia includono:

Approfondimenti correlati

🏭 Applicazioni tipiche

📚 Guide tecniche

📦 Prodotti correlati

Selezione tecnica e quotazione

Per la quotazione del trasmettitore PASCAL adatto al tuo processo servono: range di pressione (relativa o assoluta), precisione richiesta, attacco al processo, eventuale certificazione (EHEDG, 3-A, ATEX, SIL), uscita richiesta (4-20 mA/HART, IO-Link), temperatura di processo, eventuale necessità di display locale o pressostato integrato.

📩 Chiedi una selezione tecnica Questionario pressione 📞 +39 02-3512774

Domande frequenti

Quale modello Labom scegliere per applicazioni pharma critiche?

Per applicazioni pharma critiche con audit GMP e necessità SIL2 si sceglie il PASCAL CI4110: precisione 0,1% (opzione 0,075%), display grafico ad alta risoluzione, simulazione e diagnostica complete, sviluppo SIL2, IP69K opzionale, parti bagnate elettrolucidate. Standard per bioreattori GMP, linee WFI e processi sterili in classe A/B.

Cosa cambia tra CI4110, CV4110 e CS2110?

CI4110: top di gamma, precisione 0,1% (opz 0,075%), display grafico, SIL2, turndown 100:1. CV4110: compatto, precisione 0,15%, turndown 20:1, ideale per applicazioni standard pharma e food. CS2110: pressostato/trasmettitore multifunzione, precisione 0,2%, programmazione locale, 2 contatti di commutazione integrati.

Il trasmettitore Labom è autoclavabile per cicli CIP/SIP?

Sì. Le versioni hygienic con grado di protezione IP65/67 (IP69K opzionale) e cassa progettata secondo EHEDG resistono a cicli CIP (60-90 °C con detergenti) e SIP (vapore puro a 121-140 °C). La temperatura di processo arriva fino a 160 °C sul CI4110. Per cicli SIP intensivi è disponibile la versione con elettronica remota tramite capillare.

Quali certificazioni hanno i trasmettitori Labom sanitari?

Certificati 3-A, EHEDG, FDA CFR 21 part 177, GMP. Disponibili anche ATEX/IECEx per zone classificate, certificato di rugosità EN 10204-3.1, certificato materiale 3.1, certificato di calibrazione, dichiarazione EAC. Conformi a NAMUR 95 e SIL2 per CI4110.

C'è un modello Labom con uscita IO-Link?

Sì, il PASCAL CA1510 è il trasmettitore digitale Labom con uscita IO-Link V1.1, COM 3 (230,4 kBaud). Design igienico EHEDG, parti bagnate inox, IP65, intervallo da −400/+400 mbar a −1/+100 bar, precisione 0,3%, 2 uscite di commutazione. Adatto a impianti food/pharma 4.0 con architettura IO-Link.

MCA Strumentazione Industriale è distributore Labom in Italia e fornisce trasmettitori di pressione sanitari serie PASCAL (CI4110, CV4110, CS2110, CC1020, CA2120, CA1510) a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto in fase di selezione, dimensionamento e messa in servizio.
