Applicazione · Chimica fine, Intermedi, Agrofarmaci

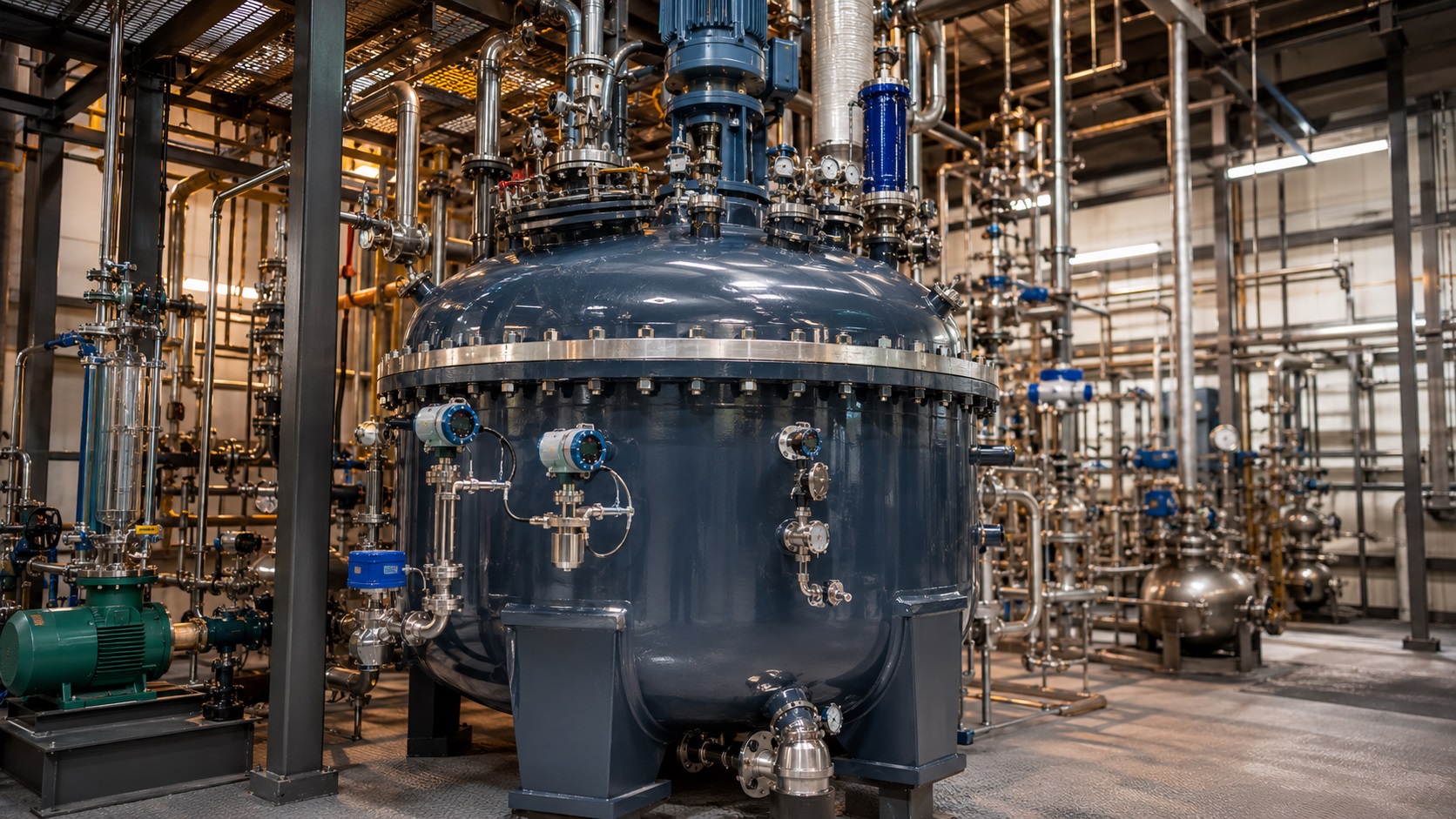

I reattori batch sono il cuore della chimica fine: sintesi di intermedi farmaceutici, principi attivi, agrofarmaci, additivi specialty, polimeri custom. Operano con condizioni operative spesso estreme: pressioni elevate (fino a 100-150 bar), temperature da -80 °C a +400 °C, fluidi corrosivi, tossici, infiammabili. Ogni batch è unico, e la strumentazione di processo deve garantire misure accurate e ripetibili per controllo, sicurezza e tracciabilità.
La selezione della strumentazione richiede attenzione a quattro dimensioni: compatibilità chimica (materiali speciali resistenti al fluido), certificazioni (ATEX per zone classificate, SIL per funzioni di sicurezza, NACE per servizio sour), ridondanza (sui punti critici per sicurezza), tracciabilità (per validazione GMP nei farmaceutici e per audit ISO/IEC).
Questa pagina copre le configurazioni Labom per reattori chimici industriali, dalla chimica fine farmaceutica agli impianti di produzione di agrofarmaci e intermedi tecnici.
I reattori batch coprono un'ampia gamma di applicazioni con configurazioni costruttive diverse:
Ogni configurazione ha esigenze specifiche di strumentazione: il vetro impone attacchi DN o flange custom, l'acciaio permette tutti gli attacchi standard, l'Hastelloy richiede strumentazione dedicata per non creare giunzioni galvaniche.
Da vuoto a 150 bar. Trasmettitore con materiali speciali, ATEX, ridondanza per sicurezza.
Da -80 °C a +400 °C. Pt100 con pozzetto in materiale compatibile, ridondante per sicurezza.
Per reazioni in pressione, controllo dell'azoto o gas reagente.
Trasmettitore differenziale con doppio separatore per dosaggi precisi.
Configurazioni Labom per reattori batch in chimica industriale.
Per pressione di reazione e headspace. PASCAL CI4 con flangia ASME 600# o filettato G ½, materiali speciali (Hastelloy C276, tantalio), certificazione ATEX zona 1, SIL2 standard.
Per fluidi corrosivi, viscosi o cristallizzanti. BH42 con separatore in materiale speciale (Hastelloy, tantalio, monel). Lettura locale per quadri operatore reattore.
Per protezione sonde di temperatura. Pozzetto flangiato o filettato in materiale compatibile (AISI 316L, Hastelloy, tantalio), calcolo ASME PTC 19.3 TW per resistenza alle vibrazioni indotte dall'agitazione.
Per reattori con sostanze tossiche o CMR. Sistema a doppia membrana con monitoraggio integrità: rilevazione immediata di rottura, contenimento bidirezionale, allarme al DCS. Configurazione standard per chimica fine farmaceutica e agrofarmaci.
| Tipologia | Settore | Strumentazione consigliata |
|---|---|---|
| Sintesi farmaceutica HPAPI | Pharma fine chemistry | PASCAL CI4 + DMS Hastelloy + Pt100 AA + ATEX |
| Sintesi intermedi standard | Chimica fine | PASCAL CI4 + manometro BH42 + Pt100 classe A + ATEX zona 1 |
| Reazioni di idrogenazione | Chimica fine, pharma | PASCAL CI4 alta pressione + Pt100 AA + ATEX + SIL2 |
| Polimerizzazione (free radical, anionica) | Specialty polymers | PASCAL CI4 + Pt100 multipli + DMS per inibitori tossici |
| Sintesi agrofarmaci | Crop protection | DMS Hastelloy + PASCAL CI4 ATEX + Pt100 AA |
| Reazioni con HF, fluoro | Chimica del fluoro | Strumentazione monel + manometro a membrana |
| Servizio sour (H2S) | Oil & gas chimica | Strumentazione NACE MR0175 + ATEX |
| Reattori in vetro pilot scale | R&D pharma | PASCAL CI4 + flangia DN custom + Pt100 classe AA |
La strumentazione per reattori batch chimica deve essere coperta da un set ampio di certificazioni regolatorie:
Per la quotazione servono: tipologia di reattore (vetro, inox, smaltato, Hastelloy), volume, fluido di processo (con SDS), range di pressione e temperatura, classificazione ATEX della zona, requisiti SIL eventuali, materiali speciali richiesti, certificazioni regolatorie (NACE, EAC, GMP). Inviaci queste info e configuriamo insieme la strumentazione.
La selezione dipende dal fluido. Acidi forti (HCl, H2SO4 concentrato): Hastelloy C276 o tantalio. Acido cloridrico anidro a temperature elevate: tantalio. Soluzioni di fluoro: monel. Ambienti H2S (oil & gas sour): AISI 316L NACE MR0175 o Inconel 825. Cloruri ad alta concentrazione: titanio o duplex. Per la maggior parte degli acidi diluiti AISI 316L è sufficiente. Per applicazioni critiche si valuta sempre la compatibilità con tabelle ufficiali (NACE, Roskill) o con prove di laboratorio.
La certificazione ATEX è obbligatoria quando il reattore opera con solventi infiammabili (toluene, etanolo, acetone, esano, MEK, THF), gas combustibili (idrogeno, metano), o polveri combustibili (intermedi farmaceutici, fitofarmaci). Le aree intorno al reattore vengono classificate (Zona 0, 1, 2 per gas; Zona 20, 21, 22 per polveri). La strumentazione installata deve avere certificazione ATEX corrispondente alla zona.
SIL (Safety Integrity Level) è la classificazione delle funzioni di sicurezza secondo IEC 61511 / IEC 61508. Si applica ai reattori dove la perdita di controllo della pressione o temperatura può causare incidenti gravi (esplosioni, runaway reactions, rilasci tossici). Tipicamente i reattori chimici hanno funzioni SIL2 e a volte SIL3. I trasmettitori PASCAL CI4 sono certificati SIL2; SIL3 si raggiunge in architettura 1oo2 con due trasmettitori ridondati.
Per reattori con sostanze tossiche, cancerogene, mutagene o reprotossiche (HPAPI in pharma, principi attivi agrofarmaci) si usa il sistema DMS (Diaphragm Monitoring System) a doppia membrana con monitoraggio. Il sistema previene la contaminazione bidirezionale e attiva un allarme immediato in caso di rottura della membrana. Il sistema REconnect Labom permette anche la sostituzione del trasmettitore senza fermare il processo.
No, ogni reattore richiede strumentazione dedicata. Tuttavia si possono standardizzare i modelli per semplificare la gestione del magazzino ricambi e la formazione del personale. La gamma PASCAL Labom è progettata per coprire range diversi con una piattaforma comune (CI4 e CV4): è possibile dotare reattori da 100 L e da 50 m³ con la stessa famiglia di prodotti, riducendo i codici a magazzino.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce strumentazione per reattori batch chimica fine a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto.
