Per chimica, petrolchimica, energia e oil & gas — relativa e assoluta da mbar a 1000 bar, HART, IO-Link, ATEX
Prodotto Labom · Serie PASCAL CI4 / CV3 / CV4 / CS
Il trasmettitore di pressione di processo è il cuore della strumentazione di pressione in chimica, petrolchimica, oil & gas, energia e processi industriali generici. La gamma PASCAL Labom copre l'intero spettro applicativo: da pochi millibar a 1000 bar, in versione relativa o assoluta, con attacchi filettati o flangiati, e con possibilità di abbinamento a separatore a membrana per fluidi difficili.

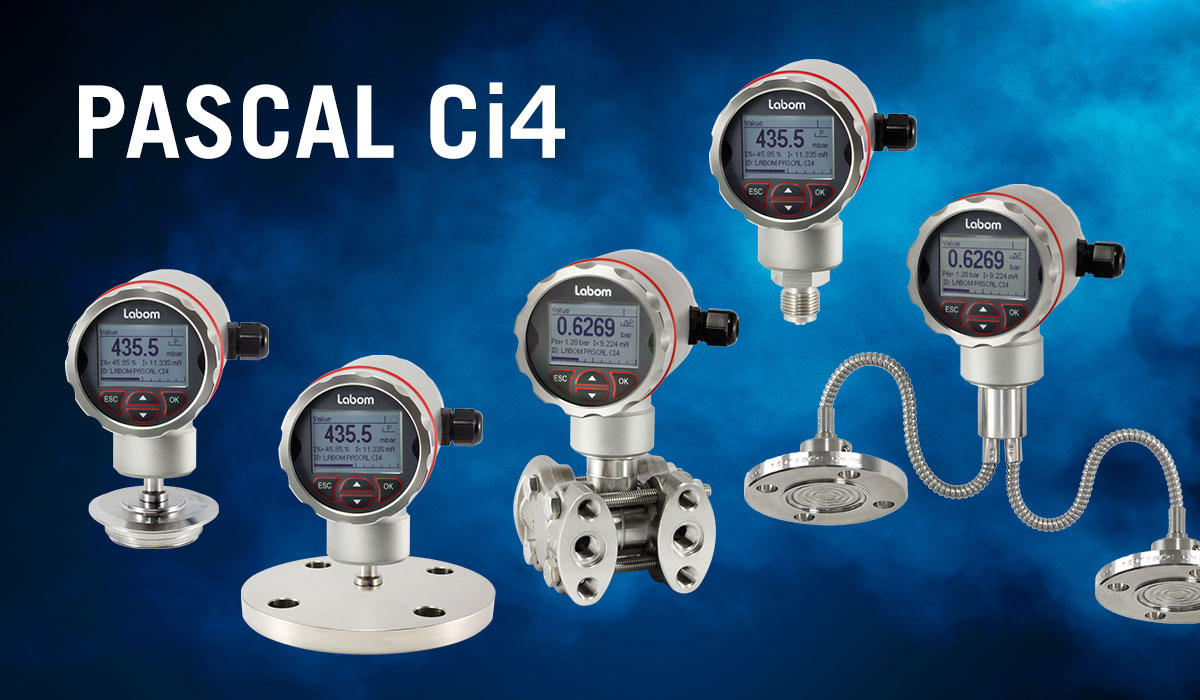

Le serie CI4 (compatto), CV4 (V-line con display grafico) e CV3 (modulare) coprono la maggior parte delle applicazioni di processo. La PASCAL CS è la versione economica che integra trasmettitore e pressostato. Tutte le versioni hanno uscita 4-20 mA con HART7 di serie; PROFIBUS PA e IO-Link sono disponibili su versioni dedicate.
Le versioni ATEX e IECEx sono disponibili per zone classificate, con classificazione SIL2 su richiesta per funzioni di sicurezza in impianti di processo critici.
Il trasmettitore di pressione di processo è la scelta standard per qualsiasi misura di pressione che debba essere acquisita digitalmente da un sistema di controllo:
Copertura completa con celle multiple; turndown fino a 100:1 nei range alti.
Top di gamma per misure di processo critiche; 0,2% sulla serie modulare.
Tutti i protocolli digitali standard in gamma; conversione tra protocolli su richiesta.
Certificazioni complete per zone classificate e funzioni di sicurezza.
Configurazione standard. Il modello esatto (range, attacco, uscita, certificazioni, opzioni) viene definito sulla base dei dati di processo.
| Tipologia | Trasmettitore di pressione relativa o assoluta, cella piezoresistiva o capacitiva |
| Serie Labom disponibili | PASCAL CI4100 (compatto), PASCAL CI4120 (con separatore), PASCAL CV3100 (modulare), PASCAL CV4100 (V-line con display), PASCAL CS (economico, con switch integrato) |
| Range nominale | Da 0...100 mbar a 0...1000 bar (a seconda della cella scelta); range più ampi su richiesta per idrogeno |
| Turndown | Fino a 20:1 standard; fino a 100:1 su range elevati |
| Precisione | ≤ 0,15% f.s. (CI4, CV4); ≤ 0,2% (CV3); ≤ 0,5% tipico (CS) |
| Stabilità a lungo termine | ≤ 0,1% f.s. / anno (tipico) |
| Materiale parti bagnate | AISI 316L standard; Hastelloy C276, tantalio, monel; membrana rivestita oro o tungsteno per applicazioni con idrogeno |
| Attacchi al processo | Filettato G ½, NPT ½, M20×1.5; flangiato DIN PN16-PN250 e ASME 150#-2500#; manifold integrato; con separatore a membrana saldato o con capillare |
| Uscita | 4-20 mA HART7 standard; PROFIBUS PA; IO-Link (versioni dedicate) |
| Alimentazione | 10,5...32 Vdc (loop) |
| Temperatura di processo | Da -40 °C a +120 °C standard; fino a +400 °C con configurazione separatore + raffreddamento |
| Temperatura ambiente | −40 °C ÷ +85 °C (in funzione del modello) |
| Display | Grafico ad alta risoluzione retroilluminato 4 tasti (CV4); LCD digitale (CI4); LCD a segmenti + bargraph (CV3) |
| Grado di protezione | IP65 standard, IP67 su versioni dedicate |
| Certificazioni | ATEX 2014/34/UE (Ex ia, Ex d, Ex tb), IECEx, SIL2 standard / SIL3 in 1oo2; EAC, NACE MR0175 su richiesta |
| Documentazione | Certificato 3.1 EN 10204 (parti bagnate), certificato di taratura DAkkS, EAC declaration, SIL safety manual su richiesta |
Quattro famiglie principali coprono il processo standard, gravoso e fluidi difficili.
| Settore | Processo | Configurazione consigliata |
|---|---|---|
| Chimica | Reattori batch e continui | PASCAL CI4 + flangia + ATEX zona 1 |
| Petrolchimica | Raffinerie e linee distillazione | PASCAL CV4 + manifold + ATEX, SIL2 |
| Energia | Vapore alta pressione | PASCAL CI4 + separatore con raffreddamento |
| Energia | Cogenerazione, biogas | PASCAL CV3 + ATEX zona 1 |
| Trattamento acque | Pompe, filtri, serbatoi | PASCAL CS + filettato |
| Oil & Gas | Compressori, condotte gas naturale | PASCAL CV4 NACE MR0175 + ATEX |
| Idrogeno | Linee idrogeno, refueling stations | PASCAL CV3 + membrana rivestita oro |
| Manifatturiero | Macchinari, linee di produzione | PASCAL CS + IO-Link |
Approfondimenti su selezione, protocolli e classificazione zone.
Per la quotazione servono: range di pressione (relativa o assoluta), precisione richiesta, fluido di processo, temperatura, attacco al processo, eventuale certificazione (ATEX, SIL, NACE, EAC), uscita richiesta. Inviaci queste info e configuriamo insieme la PASCAL adatta.
La pressione relativa (gauge) è misurata rispetto alla pressione atmosferica e varia con essa. La pressione assoluta è misurata rispetto allo zero assoluto (vuoto perfetto) ed è indipendente dall'atmosfera. Si usa la pressione assoluta in applicazioni dove la variazione atmosferica falserebbe la misura: vuoto, distillazione, processi sotto vuoto, calcoli volumetrici di gas.
4-20 mA è lo standard analogico per la maggior parte degli impianti. HART aggiunge informazioni digitali sopra il segnale 4-20 mA, utile per parametrizzazione e diagnostica. PROFIBUS PA è una rete digitale completa per impianti grandi con DCS. IO-Link è una soluzione moderna per integrazione PLC, particolarmente adatta a macchinari e linee di produzione manifatturiera.
Sì. La gamma PASCAL CI4 e CV4 è disponibile in versione SIL2 certificata, con funzioni di diagnostica e auto-test. La SIL3 è raggiungibile in architettura 1oo2 con due trasmettitori in ridondanza. La certificazione effettiva dipende dall'analisi PFD e PFH dell'intera funzione di sicurezza.
Sì, ma serve attenzione al fenomeno della permeazione: l'idrogeno passa attraverso la membrana metallica nel tempo, alterando la misura. Labom offre versioni con membrana ricoperta in oro o tungsteno che riducono drasticamente la permeazione. Per pressioni elevate (fino a 1500 bar) sono disponibili separatori dedicati con membrana spessa e materiali specifici.
Sì. La PASCAL CS combina funzione di trasmettitore e pressostato (switch) in un unico apparecchio. Ha uno o due contatti elettrici programmabili oltre all'uscita analogica, ed è la soluzione tipica quando servono sia il segnale continuo sia un'uscita di allarme/blocco. La configurazione viene definita via display o software di parametrizzazione.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce trasmettitori PASCAL di processo a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto.
