Prodotto Labom · Serie PASCAL CI4340 e CP1310
Il trasmettitore di pressione differenziale è la soluzione standard per quattro categorie di misura: livello in serbatoi pressurizzati, portata su elementi deprimogeni (orifizio, venturi, pitot), differenziale di filtri per monitorare l'intasamento, e differenziale di pressione in clean room HVAC.
La gamma PASCAL CI4340 è la versione premium di Labom: cella di misura ad altissima precisione (≤ 0,1% f.s.), HART7 di serie, certificazione SIL fino a SIL3 in 1oo2, opzioni alta statica fino a 420 bar di pressione di linea. La PASCAL CP1310 è la versione economica per micro-differenziali (clean room, filtri HEPA), con cella piezoresistiva.

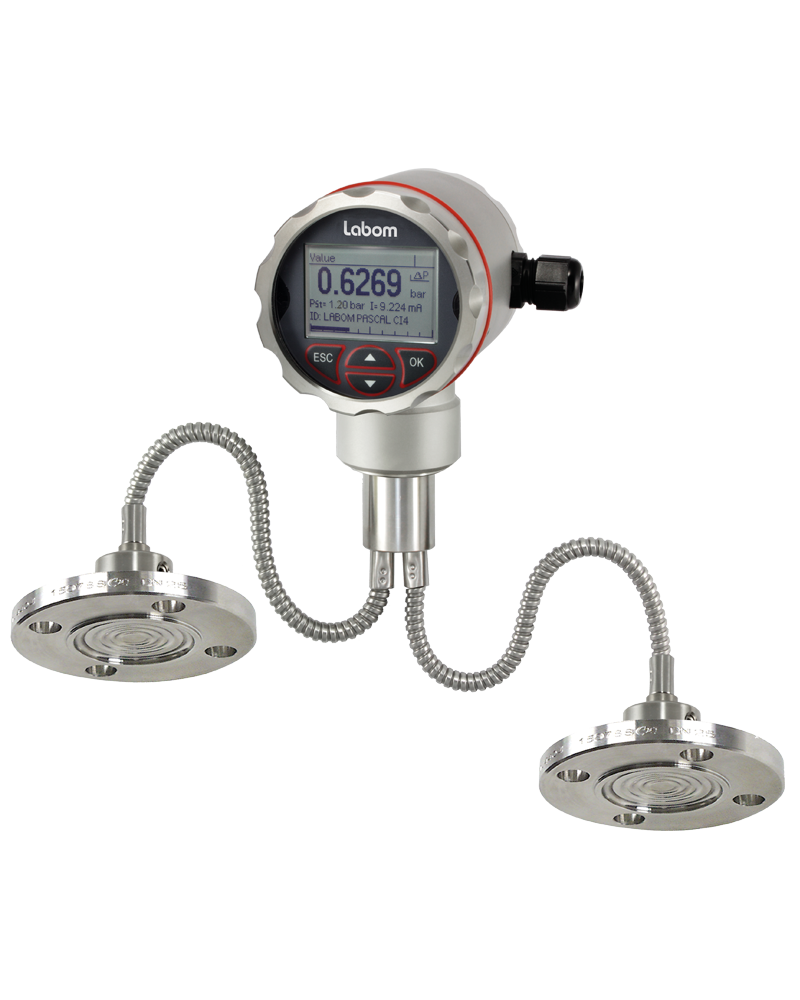

Le configurazioni con separatori a membrana e capillari permettono il montaggio remoto del trasmettitore in zona accessibile, mentre i due separatori restano direttamente in linea di processo (configurazione tipica per livelli su grandi serbatoi pharma e food).
Il trasmettitore differenziale risolve quattro famiglie di misure, ognuna con caratteristiche specifiche:
Coprono micro-differenziali (HVAC) e differenziali di processo standard.
Versioni alta statica per misure su linee di processo ad alta pressione.
Top di gamma sulla CI4340 per misure metrologiche di processo critiche.
Certificabile come funzione di sicurezza per blocchi di livello e portata.
Configurazione standard. Il modello esatto (range differenziale, pressione statica, attacchi, certificazioni) viene definito in fase di selezione tecnica.
| Tipologia | Trasmettitore di pressione differenziale, cella capacitiva (CI4340) o piezoresistiva (CP1310) |
| Serie Labom | PASCAL CI4340 (premium HART, alta precisione e statica); PASCAL CP1310 (economico, micro-differenziali) |
| Range differenziale | Da 0...10 mbar a 0...40 bar (CI4340); da 0...10 mbar a 0...250 mbar (CP1310 micro-differenziali) |
| Pressione statica massima | Fino a 100 bar standard; fino a 420 bar versioni alta statica |
| Turndown | Fino a 100:1 nei range alti |
| Precisione | ≤ 0,1% f.s. (CI4340); ≤ 0,2% (CP1310) |
| Stabilità a lungo termine | ≤ 0,1% f.s. / anno |
| Materiale parti bagnate | AISI 316L standard; Hastelloy C276, tantalio, monel su richiesta |
| Attacchi al processo | Filettato ¼ NPT o ½ NPT con manifold; flangiato (con separatori); sanitario tri-clamp con doppio separatore e capillari |
| Configurazioni con separatore | Doppio separatore + capillari (tipico per livello in serbatoi); separatore singolo + tubo di compensazione (per filtri); diretto su tubazione (per portata su orifizio) |
| Uscita | 4-20 mA HART7 standard; PROFIBUS PA su richiesta; estrazione di radice quadrata integrata per misura di portata |
| Alimentazione | 10,5...32 Vdc |
| Temperatura di processo | Da -40 °C a +120 °C standard; fino a +200 °C con separatori dedicati |
| Display | LCD digitale o grafico in funzione del modello |
| Grado di protezione | IP65 standard, IP67 su richiesta |
| Certificazioni | ATEX 2014/34/UE, IECEx, SIL2 standard / SIL3 in 1oo2; EHEDG, 3-A, FDA per versioni sanitarie |
| Documentazione | Certificato 3.1 EN 10204, certificato di taratura DAkkS, SIL safety manual su richiesta |
Cinque configurazioni principali in base all'applicazione di destinazione.
| Settore | Misura | Configurazione consigliata |
|---|---|---|
| Chimica / Petrolchimica | Portata su orifizio in linea processo | CI4340 + manifold + ATEX zona 1 |
| Petrolchimica | Livello in colonne distillazione | CI4340 + doppio separatore + capillari, alta statica |
| Pharma / Biotech | Livello in bioreattori sterili | CI4340 sanitario tri-clamp + capillari, EHEDG |
| Pharma / Biotech | Cascata pressione clean room (Grado A vs B) | CP1310 micro-differenziale |
| Food & Beverage | Livello in serbatoi pastorizzazione | CI4340 sanitario + capillari |
| Energia | Livello in caldaie a vapore | CI4340 alta statica + flange |
| Trattamento acque | Differenziale filtri sabbia, carbone | CI4340 + manifold |
| HVAC industriale | Differenziale filtri HEPA, prefiltri | CP1310 micro-differenziale |
Approfondimenti per la selezione e il dimensionamento del trasmettitore differenziale.
Per la quotazione servono: tipo di misura (livello, portata, filtro, clean room), range differenziale, pressione statica, fluido di processo, temperatura, eventuali requisiti SIL/ATEX/sanitari, modalità di installazione (con o senza separatori e capillari). Inviaci queste info e configuriamo insieme la PASCAL adatta.
Il trasmettitore differenziale è preferibile quando la differenza tra le due pressioni è piccola rispetto alla pressione statica (es. delta-P di 100 mbar su un filtro a 10 bar): un singolo trasmettitore differenziale dà precisione molto maggiore rispetto alla differenza calcolata da due trasmettitori separati. È inoltre più economico, più compatto e con meno punti di taratura.
La pressione statica è la pressione di processo a cui sono sottoposti i due lati del trasmettitore differenziale. La cella deve resistere meccanicamente a questa pressione assoluta, anche se misura solo la differenza. Le versioni alta statica resistono fino a 420 bar di pressione di linea. La scelta della cella dipende dalla pressione statica massima dell'impianto.
Sì. Il trasmettitore differenziale è il metodo più diffuso per misurare la portata su elementi deprimogeni (orifizio, venturi, pitot, ugello). Misura la caduta di pressione attraverso la restrizione e da questa si calcola la portata via radice quadrata. Sono disponibili versioni con estrazione di radice quadrata integrata e linearizzazione via HART.
Sì, è una delle applicazioni più comuni. Per serbatoi atmosferici basta un singolo trasmettitore (idrostatico). Per serbatoi pressurizzati o sotto vuoto serve un trasmettitore differenziale: il lato alto misura la pressione idrostatica del liquido, il lato basso compensa la pressione di sovrappressione del recipiente. Si usano spesso configurazioni con separatori e capillari per evitare problemi di temperatura.
Sì. La gamma PASCAL CI4340 differenziale è disponibile con attacchi sanitari tri-clamp e separatori a membrana hygienic. La configurazione tipica per pharma è a doppio separatore con capillari, che permette il montaggio remoto del trasmettitore mentre i separatori restano in linea sterile. Certificazioni EHEDG e 3-A su richiesta.
