Manometro ATEX meccanico

Serie Labom BA4200, BA6200, BA4500 — EN 837-1 S1/S3, certificati ATEX 2014/34/UE

Prodotto · Pressione meccanica per zone ATEX

Manometri Bourdon e a membrana per zone classificate, con o senza riempimento

I manometri ATEX meccanici Labom sono progettati per misure locali di pressione in zone classificate (gas e polveri) di chimica, petrolchimica, oil & gas, farmaceutica, distillerie, impianti vapore. Trasmettono la pressione attraverso la deformazione elastica del tubo Bourdon o della membrana, senza alimentazione esterna, garantendo affidabilità e sicurezza intrinseca anche in caso di guasto elettrico dell'impianto.

La gamma copre pressioni da 2,5 mbar a 1.000 bar, fabbricata secondo norma EN 837-1 nelle versioni di sicurezza S1 (standard) e S3 (vetro laminato + parete divisoria, per fluidi pericolosi). MCA è distributore Labom in Italia e supporta la selezione tecnica del modello e delle opzioni in base al fluido di processo, alla zona ATEX di installazione, ai requisiti normativi specifici (NACE, EAC, certificazioni di taratura).

Su questa pagina trovi le tre serie principali — BA4200 (standard), BA6200 (alta precisione fino a classe 0.25), BA4500 (S3 sicurezza maggiorata) — con caratteristiche complete e opzioni configurabili.

📩 Richiedi quotazione 📄 Questionario tecnico
BA4200 BA6200 BA4500 Applicazioni Norme Approfondimenti FAQ
manometro atex Labom

Gamma manometri ATEX Labom

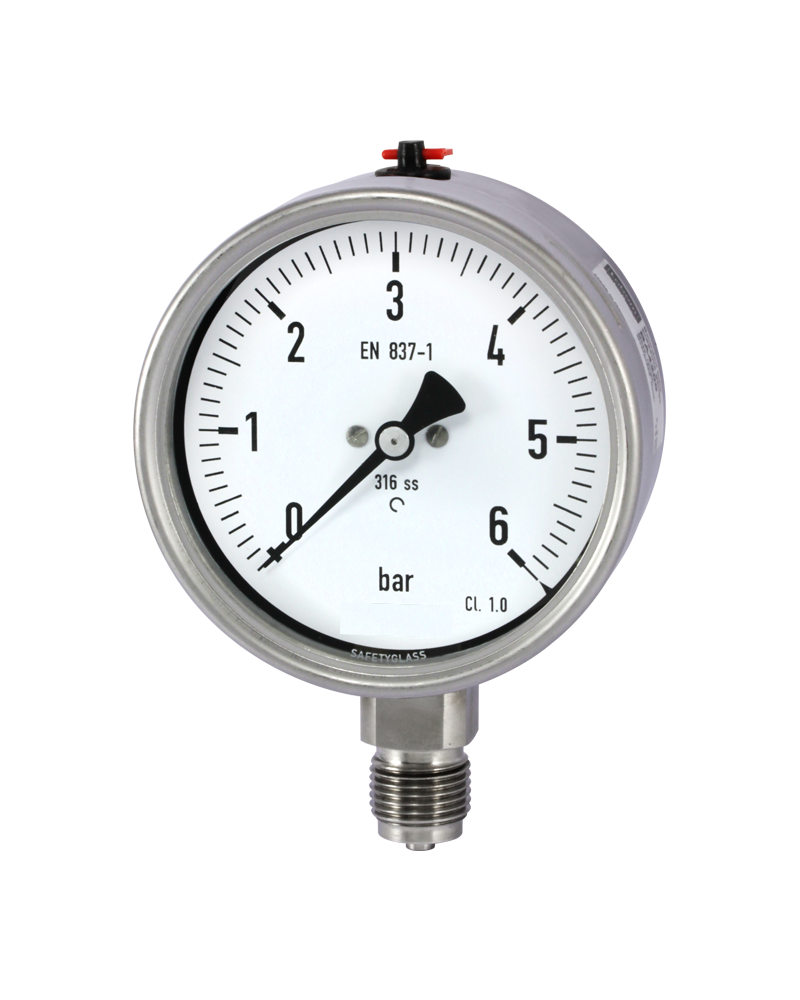

BA4200 — manometro ATEX standard

manometro atex BA4200 Manometro a molla tubolare per zone classificate ATEX, conforme EN 837-1 S1, custodia con anello a baionetta NS 100/160 in acciaio inossidabile.

Caratteristiche
  • Manometro a molla tubolare
  • Intervalli nominali da −0,6...0 bar a −1...24 bar, da 0...0,6 a 0...1600 bar
  • Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-1 S1
  • Cassa ed elemento di misura in acciaio inossidabile
  • Grado di protezione IP 65
  • Classe di precisione 1.0 o 1.6 secondo DIN EN 837-1
  • Dichiarazione EAC (su richiesta)
Opzioni configurabili
  • Protezione contro le esplosioni (ATEX) per dispositivi meccanici
  • Certificato di attrezzature di misurazione per la Federazione Russa
  • Certificato materiale EN 10204
  • Certificato di calibrazione EN 10204
  • Custodia con riempimento liquido (glicerina, silicone)
  • Smorzamento del movimento
  • Dispositivo di contatto elettrico (scheda D3-025)
  • Sensore di angolo di rotazione elettronico (scheda D6-020)
  • Montaggio: flangia frontale o posteriore
  • Intervallo di temperatura esteso
  • Connessione a Zona 0

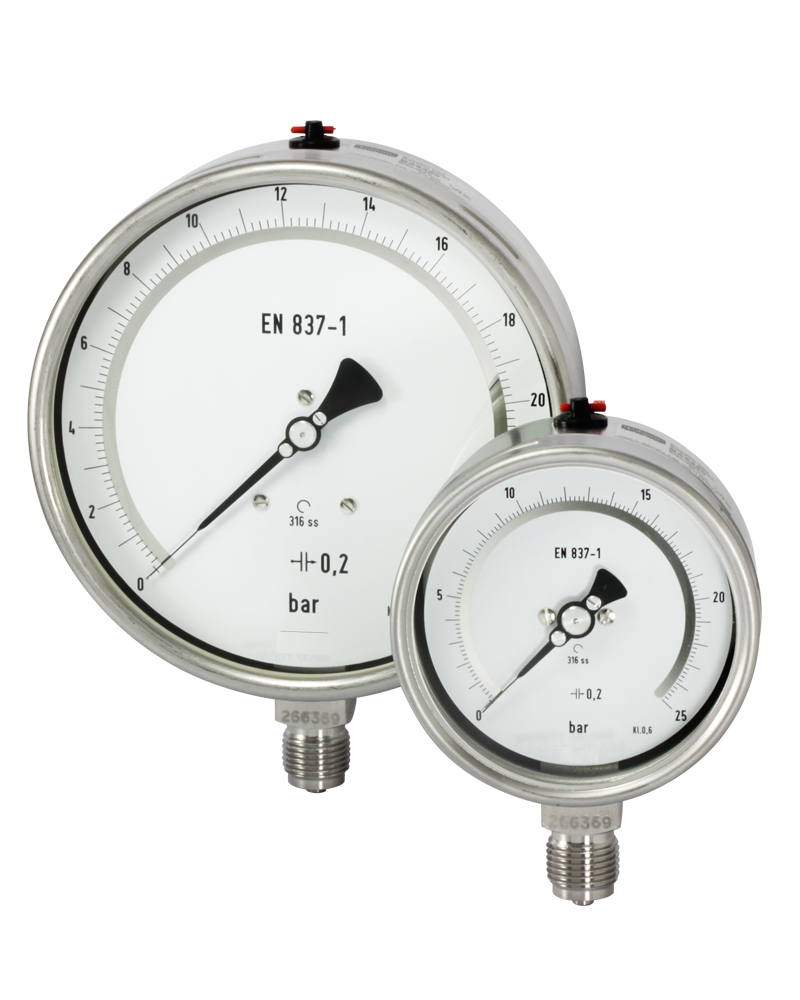

BA6200 — alta precisione fino a classe 0.25

manometro atex BA6200 Versione di precisione per test, laboratorio, taratura e processi che non tollerano errori. Custodia con anello a baionetta e dispositivo di espulsione posteriore.

Caratteristiche
  • Custodia di alta qualità con anello a baionetta NS 100/160 con dispositivo di espulsione posteriore secondo EN 837-1 S1
  • Intervalli nominali da −0,6...0 bar a −1...24 bar, da 0...0,6 a 0...600 bar
  • Cassa ed elemento di misura in acciaio inossidabile
  • Classe di precisione secondo EN 837-1: 0.6 (NS 100/160), 0.25 e 0.6 (NS 160)
  • Per test e laboratori, taratura strumenti, processi critici
Opzioni configurabili
  • Protezione contro le esplosioni (ATEX) per dispositivi meccanici
  • Certificato materiale EN 10204
  • Certificato di calibrazione EN 10204
  • Custodia con riempimento liquido
  • Montaggio: flangia frontale o posteriore
  • Dichiarazione EAC (su richiesta)

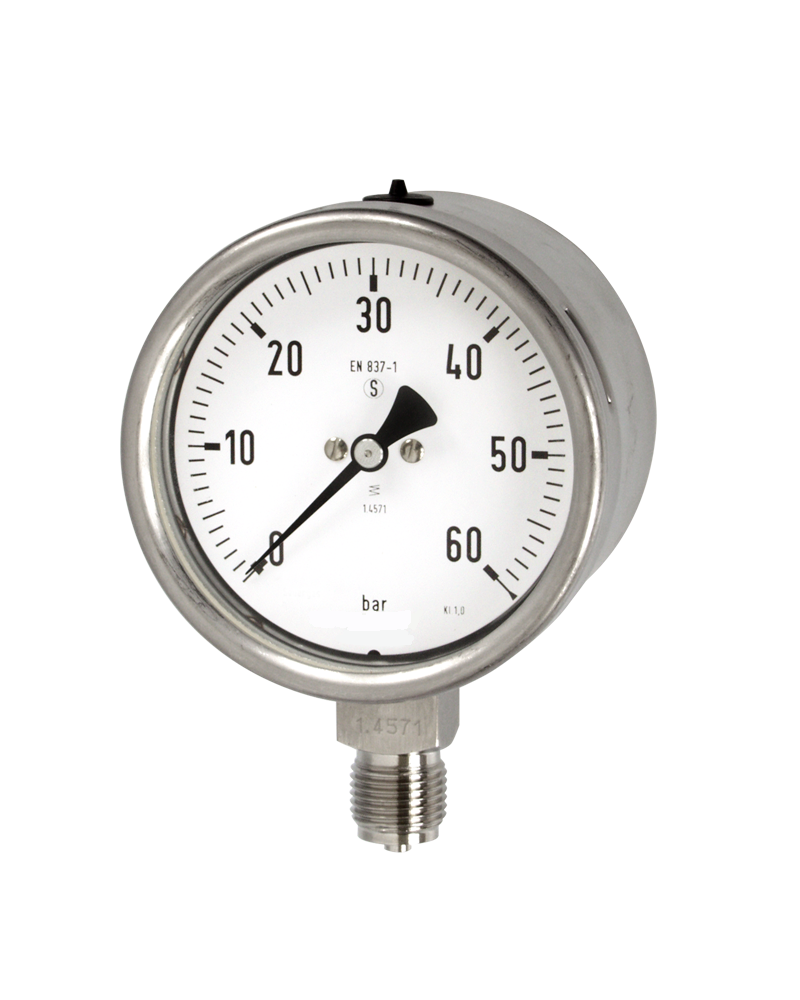

BA4500 — vetro di sicurezza S3 + IP66

manometro atex BA4500 Versione con cassa di sicurezza maggiorata per fluidi pericolosi: vetro laminato S3, parete divisoria, scarico posteriore della sovrappressione. La scelta corretta per applicazioni con gas tossici, infiammabili o ad alte pressioni.

Caratteristiche
  • Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-1 S3
  • Intervalli nominali da −0,6...0 bar a −1...24 bar, da 0...0,6 a 0...1600 bar
  • Cassa ed elemento di misura in acciaio inossidabile
  • Grado di protezione IP 65 (IP 66 con riempimento liquido)
  • Classe di precisione 1.0 o 1.6 secondo DIN EN 837-1
  • Dichiarazione EAC (su richiesta)
Opzioni configurabili
  • Protezione contro le esplosioni (ATEX) per dispositivi meccanici
  • Certificato di attrezzature per la Federazione Russa
  • Certificato materiale ed di calibrazione EN 10204
  • Smorzamento del movimento
  • Dispositivo di contatto elettrico (scheda D3-025)
  • Sensore di angolo di rotazione elettronico (scheda D6-020)
  • Montaggio: flangia anteriore per montaggio a filo
  • Intervallo di temperatura esteso
  • Connessione a Zona 0
  • Custodia con riempimento liquido — IP 66
  • Versione ossigeno (privo di olio e grasso)

Applicazioni tipiche

I manometri ATEX Labom serie BA sono utilizzati nei punti di misura locale di pressione in tutti gli impianti che operano con fluidi infiammabili, esplosivi o tossici. Le applicazioni più frequenti per cui MCA fornisce strumentazione Labom in Italia includono:

Quadro normativo

Approfondimenti correlati

🏭 Applicazioni tipiche

📚 Guide tecniche

📦 Prodotti correlati

Selezione tecnica e quotazione

Per la quotazione del manometro ATEX adatto al tuo processo servono: pressione operativa max e setpoint normale, tipo di pressione (relativa, assoluta, vuoto, composta), zona ATEX di installazione (0, 1, 2 / 20, 21, 22), fluido di processo (composizione + temperatura), attacco al processo desiderato (G ½, NPT ½, flangiato), classe di precisione richiesta, eventuale necessità di contatti elettrici o trasmettitore d'angolo, certificazioni richieste (EN 10204, NACE, EAC, DAkkS).

📩 Chiedi una selezione tecnica Questionario pressione 📞 +39 02-3512774

Domande frequenti

Quando si sceglie un manometro ATEX meccanico rispetto a uno elettronico?

Il manometro ATEX meccanico è la scelta corretta quando serve lettura locale visiva, robustezza al servizio continuo senza alimentazione, semplicità di manutenzione, e quando l'ambiente è classificato ATEX. I trasmettitori elettronici si scelgono quando serve segnale 4-20 mA, HART o IO-Link verso il sistema di controllo, o quando serve precisione superiore allo 0,6% del fondo scala.

Qual è la differenza tra le serie Labom BA4200, BA6200 e BA4500?

BA4200: ATEX standard EN 837-1 S1, classi 1.0 e 1.6, range fino a 1600 bar. BA6200: alta precisione (classi 0.25, 0.6) per test, laboratorio e taratura, con dispositivo di espulsione posteriore. BA4500: vetro di sicurezza S3, ideale per fluidi pericolosi e alte pressioni dove serve maggiore protezione operatore. Tutte e tre supportano la versione ATEX e la connessione a Zona 0.

Cosa significa EN 837-1 S1 e S3?

S1 indica una cassa di sicurezza standard. S3 indica una cassa di sicurezza maggiorata con vetro laminato anti-frantumazione e parete divisoria interna: in caso di rottura del Bourdon, il vetro non si rompe in schegge e la sovrappressione è scaricata posteriormente, proteggendo l'operatore. S3 è obbligatorio per fluidi pericolosi (gas, vapori, liquidi tossici o infiammabili) e ad alte pressioni.

Per quali zone ATEX sono certificati i manometri Labom?

Certificati per zone 0, 1, 2 (gas) e 20, 21, 22 (polveri), con marcatura II 1/2 G c IIC T6/T5 Gb e II 1/2 D c IIIC. Le opzioni includono connessione a Zona 0 (interno serbatoio), intervallo di temperatura esteso, ossigeno privo di olio e grasso. Conformi alla direttiva ATEX 2014/34/UE.

I manometri Labom possono avere contatti elettrici?

Sì, possono essere equipaggiati con dispositivo di contatto elettrico (slow-acting, magnet snap, induttivi) per allarmi e interlock. Su BA4200 e BA4500 sono disponibili 1 o 2 contatti elettrici secondo scheda D3-025. È disponibile anche un sensore di angolo di rotazione elettronico secondo D6-020 per trasmissione del segnale a sistemi di automazione.

MCA Strumentazione Industriale è distributore Labom in Italia e fornisce manometri ATEX meccanici serie BA4200, BA6200 e BA4500 a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto in fase di selezione, dimensionamento e messa in servizio.
