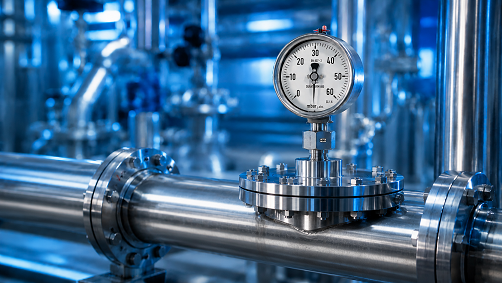

Per fluidi aggressivi, viscosi, cristallizzanti e contaminanti — Bourdon BH42 con separatore integrato
Prodotto Labom · Serie BH42 con separatore
Il manometro a membrana è la soluzione di riferimento quando il fluido di processo è viscoso, cristallizzante, contaminante, abrasivo, corrosivo o tossico. La membrana isola il sistema di misura dal fluido di processo, evitando intasamenti delle cavità interne, attacco corrosivo dell'elemento elastico e contaminazione dell'olio interno del manometro.
I manometri Labom della serie BH42 sono progettati specificamente per il funzionamento con separatore a membrana: il tubo Bourdon a volume ridotto minimizza l'errore di temperatura (compensazione termica) anche con membrane di superficie ridotta. Il risultato è una misura stabile e accurata in condizioni dove un manometro standard non sarebbe utilizzabile.
La membrana può essere realizzata in vari materiali (AISI 316L, Hastelloy C276, tantalio, monel, titanio, rivestita PFA) per garantire la compatibilità chimica con il fluido di processo. Le versioni standard hanno attacco filettato; le configurazioni flangiate (DIN o ASME) sono disponibili per applicazioni ad alta pressione o con tubazioni di grande diametro.
Il manometro a membrana è la soluzione obbligata in cinque categorie di applicazioni dove un manometro standard fallirebbe:
AISI 316L, Hastelloy C276, tantalio, monel, titanio, rivestita PFA — secondo fluido.
Serie BH42 ottimizza la compensazione termica per uso con separatore.
Attacchi G, NPT, flange DIN o ASME, in funzione del processo.
Montaggio remoto con capillare in acciaio inox flessibile fino a 10 m.
Configurazione standard di gamma. La definizione esatta (materiali, range, attacco, fluido di riempimento) avviene in fase di selezione tecnica in base al fluido di processo.
| Tipologia | Manometro a tubo Bourdon con separatore a membrana integrato (kit saldato o assemblato) |
| Serie Labom | BH42 (manometro per uso con separatore); separatori serie D5 (filettati, flangiati, BME, sanitari) |
| Diametro nominale cassa | DN 100, DN 160 (DN 63 su richiesta) |
| Materiale cassa | Acciaio inox AISI 304; opzione vetro di sicurezza laminato; cassa con baionetta EN 837-1 |
| Materiale membrana | AISI 316L (1.4404 / 1.4435) standard; Hastelloy C276, tantalio, monel, titanio, membrana rivestita PFA su richiesta |
| Attacchi al processo | Filettato G ½, G ¼, NPT ½, NPT ¼; flangiato DIN PN 16/40/100, ASME 150#/300#/600#; sanitario tri-clamp/Varivent (vedere manometro sanitario) |
| Tipologia membrana | Affacciata (flush); BME (bolted membrane element, saldata) per alte pressioni e fluidi abrasivi |
| Range di misura | Da 0...0,4 bar a 0...60 bar; vuoto, composti e range più ampi su richiesta (range minimo dipende dal materiale della membrana) |
| Classe di precisione | 1.0 standard secondo EN 837-1; 1.6 con riempimento di glicerina |
| Fluido di riempimento separatore | Olio minerale standard; oli silicone alta temperatura; glicerina-acqua; fluidi specifici per ossigeno, idrogeno, basse temperature |
| Temperatura di processo | Fino a +200 °C continui in funzione del fluido di riempimento; con elemento di raffreddamento fino a +400 °C su configurazioni dedicate |
| Temperatura ambiente | −40 °C ÷ +60 °C (in funzione del fluido di riempimento e del riempimento cassa) |
| Grado di protezione | IP65 standard; IP66/IP67 su richiesta |
| Riempimento cassa | A secco standard; riempita glicerina opzionale per applicazioni con vibrazioni o pulsazioni |
| Conformità | EN 837-1, PED 2014/68/UE; ATEX e versioni con contatti elettrici DIN 16085 su richiesta |
| Documentazione | Certificato 3.1 EN 10204 (parti bagnate), certificato di taratura DAkkS, prove pneumatiche o idrauliche su richiesta |
Le varianti coprono diverse esigenze in termini di attacco al processo e robustezza meccanica della membrana.
| Settore | Fluido di processo | Configurazione consigliata |
|---|---|---|
| Chimica | Reattori batch — soluzioni acide o cristallizzanti | BH42 + separatore Hastelloy / tantalio, flangiato |
| Chimica | Polimeri liquidi, resine, monomeri | BH42 + separatore BME inox, capillare opzionale |
| Petrolchimica | Bitume, oli pesanti, residui di distillazione | BH42 + separatore filettato + raffreddamento |
| Trattamento acque | Fanghi, slurry, acque reflue | BH42 + separatore inox flangiato, IP66 |
| Food | Linee con prodotti viscosi (creme, sughi, marmellate) | BH42 + separatore sanitario tri-clamp |
| Food | Mosti, fecce, prodotti di filtrazione | BH42 + separatore Varivent |
| Energia | Vapore industriale — protezione dello strumento | BH42 + serpentina di raffreddamento + separatore |
Approfondimenti per la selezione del materiale della membrana, fluido di riempimento e geometria.
Per dimensionare correttamente il manometro a membrana servono: fluido di processo (con eventuale scheda di sicurezza), temperatura, pressione minima/massima, presenza di particelle solide o cristallizzazione, requisiti di certificazione, attacco al processo. Inviaci queste info — anche solo le SDS del fluido — e ti rispondiamo con la configurazione Labom adatta.
Si sceglie il manometro a membrana quando il fluido è viscoso (oli pesanti, paste, slurry), cristallizzante (zuccheri, sali, polimeri), contaminante (fanghi, resine), corrosivo o tossico. Il Bourdon classico ha cavità interne che si intaserebbero o sarebbero attaccate dal fluido; la membrana isola il sistema di misura dal processo.
AISI 316L standard. Su richiesta: Hastelloy C276 per acidi forti e cloruri, tantalio per acidi minerali concentrati, monel per ambienti con fluoro, titanio per acqua di mare e cloro umido, membrana rivestita PFA per acidi e basi aggressive. La scelta dipende da fluido, temperatura e concentrazione.
Sì. Il manometro a membrana può essere fornito con capillare flessibile in acciaio inox, lunghezza tipica 1-10 m (oltre su richiesta), per posizionare la lettura in zona accessibile mentre la membrana resta in linea. Per applicazioni ad alta temperatura si usa anche un elemento di raffreddamento intermedio.
I manometri puramente meccanici non richiedono certificazione ATEX se montati in zona classificata, perché non hanno parti elettriche. Le versioni con contatti elettrici sono certificabili ATEX (zona 0, 1 o 2) su richiesta. Verificare sempre la compatibilità del fluido di riempimento del separatore con la zona di installazione.
La membrana affacciata (flush) è a filo dell'attacco al processo, senza zone morte: ideale per applicazioni sanitarie. La membrana saldata (BME, bolted membrane element) prevede un design più robusto adatto ad alte pressioni e fluidi abrasivi. La saldata garantisce maggiore protezione da rotture meccaniche, l'affacciata è preferita in applicazioni igieniche.
MCA Strumentazione Industriale è distributore Labom in Italia e fornisce manometri a membrana per fluidi difficili a Milano, in Lombardia e in tutta Italia, con supporto tecnico diretto.
