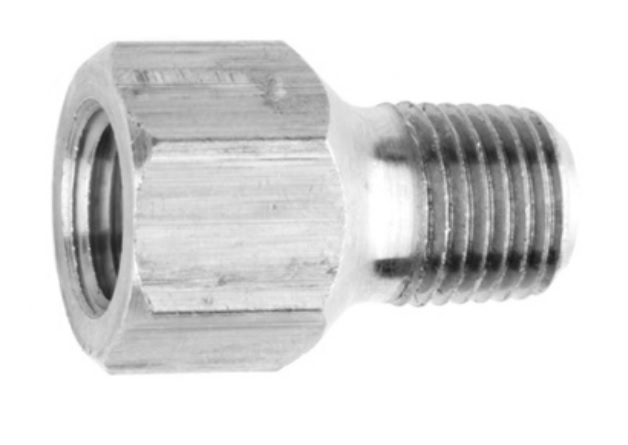

Smorzatori di pressione per manometri e strumenti di misura
Piccoli accessori che proteggono manometri, trasmettitori e pressostati da pulsazioni, picchi di pressione e colpi d'ariete. Senza smorzatore uno strumento di misura ha vita media di mesi: con smorzatore lavora correttamente per anni.
Lo smorzatore di pressione (in inglese pressure snubber) è un piccolo accessorio idraulico che si interpone tra il punto di prelievo della pressione e lo strumento di misura. Filtra le variazioni rapide di pressione (picchi, pulsazioni, colpi d'ariete) lasciando passare quelle lente legate al processo, riducendo shock e chattering sui meccanismi delicati del manometro o del trasmettitore. È un componente economico ma essenziale: protegge strumenti che costano 10-50 volte di più.
MCA fornisce smorzatori a metallo poroso sinterizzato (porous metal core), la tecnologia più affidabile e diffusa sul mercato. Esecuzioni in ottone per applicazioni standard, ottone lead-free per acqua potabile, AISI 316L per fluidi aggressivi, ambienti corrosivi, pharma, food, navale, oxygen service. Pressioni di esercizio da 70 a 690 bar (1.000 - 10.000 psi), attacchi 1/4 NPT e 1/2 NPT maschio-femmina (manometro sopra, prelievo sotto). Disponibili da scorta per le configurazioni più diffuse.
Il punto in 30 secondi
Lo smorzatore di pressione è un accessorio piccolo ed economico che si avvita tra il punto di prelievo della pressione e lo strumento di misura. Filtra picchi e pulsazioni che danneggerebbero o falserebbero la lettura. La tecnologia di riferimento è il nucleo a metallo poroso sinterizzato: una resistenza al flusso senza parti in movimento, con vita utile pluri-decennale. Materiali: ottone per applicazioni standard (acqua, vapore, benzina, oli leggeri), ottone lead-free per acqua potabile, AISI 316L per fluidi aggressivi, pharma, navale. Pressioni da 70 fino a 690 bar (1.000 - 10.000 psi). Attacchi 1/4 NPT e 1/2 NPT maschio-femmina. Va sempre installato con manometro sopra e prelievo sotto. Senza smorzatore i manometri si rompono in mesi; con smorzatore durano anni. Inviaci la specifica dell'applicazione e ti rispondiamo con la configurazione corretta.
Perché serve uno smorzatore: i tre nemici della strumentazione
I manometri, i trasmettitori e i pressostati industriali sono progettati per leggere pressione costante o variabile lentamente. Tre fenomeni li mettono in crisi e ne accorciano drasticamente la vita: picchi rapidi, pulsazioni continue, vibrazioni meccaniche. Lo smorzatore agisce su tutti e tre.
Picchi di pressione
Quando una pompa avvia/ferma o una valvola chiude rapidamente, si genera un picco di pressione che può raggiungere 2-3 volte la pressione di esercizio per pochi millisecondi. Senza smorzatore questo picco arriva direttamente al manometro, deformando la molla di Bourdon o danneggiando la cella del trasmettitore. Effetti: tarature che saltano, lancette piegate, fondoscala che si sposta.
Pulsazioni continue
Pompe a pistoni, peristaltiche, dosatrici e compressori volumetrici generano pulsazioni cicliche a frequenze tipiche di 1-50 Hz. Anche se l'ampiezza è modesta, la ripetizione continua fatica meccanicamente la molla del manometro. Effetto tipico: lancetta che oscilla rendendo impossibile la lettura, e dopo 6-12 mesi rottura per fatica del Bourdon.
Colpi d'ariete
La chiusura rapida di una valvola in una linea liquida genera un'onda di pressione (water hammer) che si propaga avanti e indietro nelle tubazioni. Le sovrapressioni puntuali possono raggiungere 10-15 bar in più rispetto all'esercizio normale. Lo smorzatore funziona da filtro inerziale che attenua queste onde prima che raggiungano lo strumento.
La tecnologia: nucleo a metallo poroso sinterizzato

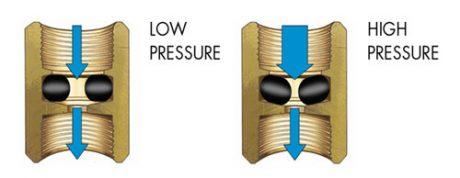

Come funziona il porous metal core
La tecnologia di riferimento per gli smorzatori di pressione di qualità industriale è il nucleo a metallo poroso sinterizzato. Un piccolo disco o cilindro di metallo sinterizzato (acciaio inox, ottone, bronzo, a seconda dell'applicazione) con porosità calibrata viene inserito nella corpo dello smorzatore. Il fluido deve attraversare questo nucleo per raggiungere lo strumento. La superficie filtrante grande, distribuita sul disco, è meno soggetta a intasamento rispetto a un singolo foro calibrato.
La porosità del nucleo si sceglie in funzione del fluido: porosità più aperta per gas e vapore (che tendono a "passare" meglio), porosità più stretta per liquidi viscosi e oli (che hanno comportamento dinamico più lento). Le esecuzioni di alta gamma offrono fino a 4 gradi di porosità standard più versioni speciali. Per la maggior parte delle applicazioni industriali la porosità "standard" copre acqua, vapore, oli leggeri e gas non aggressivi.
I modelli disponibili: gamma per pressione, materiale e attacco
La gamma standard fornita da MCA copre tutti gli scenari più frequenti dell'industria italiana. Le configurazioni che seguono sono le più richieste; per esecuzioni speciali (alte pressioni, alte temperature, materiali esotici, ATEX, certificazioni navali) configurazioni dedicate su richiesta.
| Configurazione | Attacco | Materiale | Pressione max | Servizio |
|---|---|---|---|---|

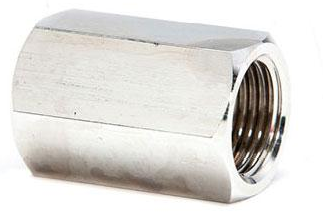

| Smorzatore standard ottone | 1/4 NPT M-F | Ottone | 70 bar (1.000 psi) | Acqua, vapore, benzina, oli leggeri |
| Smorzatore standard ottone | 1/2 NPT M-F | Ottone | 70 bar (1.000 psi) | Acqua, vapore — manometri Ø 100+ |
| Smorzatore lead-free ottone | 1/4 NPT M-F | Ottone senza piombo | 70 bar (1.000 psi) | Acqua potabile, food |
| Smorzatore media pressione ottone | 1/4 NPT M-F | Ottone | 140 bar (2.000 psi) | Acqua, oli industriali, gas non aggressivi |

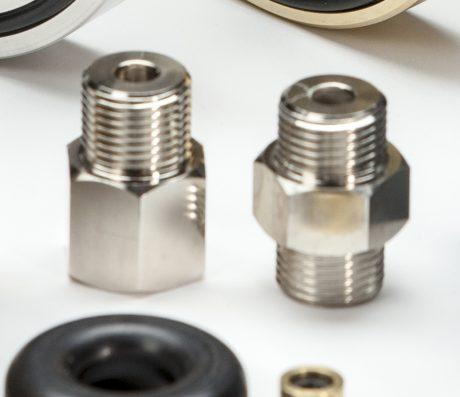

| Smorzatore alta pressione AISI 316 | 1/4 NPT M-F | AISI 316 | 690 bar (10.000 psi) | Oleodinamica, alta pressione, fluidi aggressivi |
| Smorzatore alta pressione AISI 316 | 1/2 NPT M-F | AISI 316 | 690 bar (10.000 psi) | Presse, test scoppio, manometri grandi |

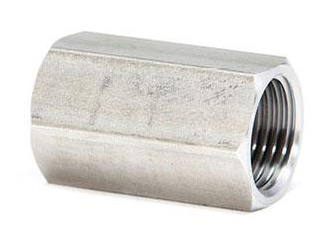

| Smorzatore inox standard | 1/4 NPT, 1/2 NPT | AISI 316L | 140 bar | Pharma, food, navale, oxygen service |
Nota sugli attacchi: NPT è lo standard americano (taper thread) ed è il riferimento internazionale per gli smorzatori. Per impianti italiani con filettature ISO 228 / BSPP forniamo anche versioni con attacchi G 1/4 e G 1/2 oppure adattatori NPT-G di alta qualità che mantengono la tenuta. Verifica con noi il tipo di attacco esistente sul tuo manometro per evitare incompatibilità.
Specifiche tecniche di riferimento
| Parametro | Valore standard |
|---|---|
| Tecnologia interna | Nucleo a metallo poroso sinterizzato (porous metal core) |
| Pressione massima di esercizio — ottone | Da 70 bar (1.000 psi) a 140 bar (2.000 psi) |
| Pressione massima di esercizio — AISI 316 | Fino a 690 bar (10.000 psi) |
| Temperatura di esercizio | -30 °C ÷ +200 °C standard; esecuzioni speciali fino +400 °C |
| Materiali corpo standard | Ottone, ottone lead-free, AISI 316L |
| Materiali corpo alta gamma | Hastelloy C-276, Monel su richiesta |
| Attacchi tipici | 1/4 NPT M-F, 1/2 NPT M-F (femmina sotto, maschio sopra) |
| Attacchi alternativi | G 1/4 / G 1/2 (BSPP), sweat connections (saldatura) su richiesta |
| Compatibilità fluidi standard | Acqua, vapore, benzina, oli leggeri, gas non aggressivi |
| Versioni speciali | Lead-free (acqua potabile), oxygen service EN 12300, ATEX, navale |
| Disponibilità | Pronta consegna per modelli standard, 1-2 settimane per esecuzioni speciali |
Applicazioni tipiche
Gli smorzatori di pressione sono presenti in praticamente ogni impianto industriale, anche se spesso passano inosservati. Le sezioni che seguono coprono le applicazioni dove il loro contributo alla durata della strumentazione è più rilevante.
Pompe dosatrici e a pistoni
Le pompe alternative (a pistoni, dosatrici, a membrana) generano pulsazioni intense alla frequenza della corsa. Sui manometri di mandata e di aspirazione lo smorzatore è obbligatorio: senza di esso la lancetta oscilla ampiamente, la lettura è impossibile e il manometro si rompe in 6-12 mesi. Smorzatore in ottone 1/4 NPT, 70-140 bar, è la configurazione standard.
Compressori d'aria e di gas
Compressori a pistoni, a vite, alternativi: tutti generano pulsazioni più o meno intense secondo la tecnologia. Sui manometri della rete e su quelli di reparto lo smorzatore stabilizza la lettura e protegge gli strumenti. Per aria standard ottone va benissimo; per gas tecnici (azoto, argon) AISI 316L è la scelta sicura.
Linee vapore industriali
Sulle stazioni di riduzione vapore i picchi di pressione (apertura/chiusura di valvole, water hammer dalla condensa) possono danneggiare i manometri. Smorzatore in AISI 316L con resistenza termica fino a 200°C è la configurazione standard. Per vapore surriscaldato sopra 250°C servono esecuzioni speciali con materiali dedicati e syphon a riccio o a U.
Presse e oleodinamica
I circuiti oleodinamici di presse, macchine utensili, attuatori subiscono picchi di pressione molto severi (oltre 200 bar puntuali). Senza smorzatore i manometri si rompono frequentemente. Smorzatore alta pressione AISI 316 fino a 690 bar (10.000 psi) è la configurazione tipica. Per applicazioni con fluido HFC/HFD (idraulici antifuoco) servono materiali compatibili.
Pharma e biotech
Sulle linee di processo farmaceutico (WFI, vapore puro, gas tecnici farma) gli strumenti devono leggere pressione stabile. Smorzatori in AISI 316L elettrolucidato, con guarnizioni FDA o USP Class VI, attacchi tri-clamp dove richiesto. Versioni dedicate per oxygen service medicale. Coerenti con la applicazione pharma.
Acqua di mare e applicazioni navali
A bordo di navi e su impianti offshore gli strumenti di misura su circuiti di acqua di mare hanno bisogno di smorzatori in materiali resistenti alla corrosione marina: bronzo o AISI 316L. Le linee subiscono water hammer frequenti e vibrazioni delle macchine: lo smorzatore protegge da entrambi i disturbi. Approvazioni RINA, DNV, ABS, LR su richiesta.
Industria chimica e petrolchimica
Reattori, colonne di distillazione, scambiatori, linee di trasferimento: ogni punto di misura ha il suo smorzatore. Per chimica aggressiva si va su AISI 316L o, in casi estremi, Hastelloy C-276. Versioni ATEX per zone classificate. Per acidi forti, alcali concentrati o fluoruri serve verifica di compatibilità chimica caso per caso.
Acqua potabile e impianti civili
Sulle linee di acqua potabile (alimentazione edifici, gruppi pressurizzazione, distribuzione) la normativa vigente vieta materiali con piombo a contatto col fluido. Lo smorzatore in ottone lead-free è la soluzione: stessa funzione e prestazioni dell'ottone standard, ma con composizione conforme alle norme sull'acqua potabile.
Come si installa correttamente
L'installazione di uno smorzatore è semplice ma richiede attenzione alla sequenza degli elementi. Errori comuni: invertire il senso, dimenticare il rubinetto di intercettazione, montare smorzatori troppo piccoli per il manometro.
Sequenza di installazione standard
La configurazione classica per protezione di un manometro o trasmettitore prevede questa sequenza:
prelievo
intercettazione
Trasmettitore
Il rubinetto di intercettazione (gauge cock o needle valve) permette di sostituire lo strumento o lo smorzatore senza interrompere il processo. Lo smorzatore ha attacco maschio sopra (per il manometro) e femmina sotto: il manometro si avvita al maschio sopra, e la femmina sotto si avvita sul rubinetto o direttamente sulla tubazione. Mai invertire: se montato al contrario non funziona.
Per vapore caldo aggiungi un'onda (riccio di refrigerazione) o una U piena di acqua tra il prelievo e lo smorzatore: protegge sia lo smorzatore sia il manometro dal contatto diretto col vapore caldo. Per fluidi sporchi aggiungi un piccolo filtro a Y prima dello smorzatore: evita intasamento del nucleo poroso.
Se un singolo smorzatore non è sufficiente a stabilizzare la lettura (caso non frequente ma possibile su pulsazioni molto severe), la prassi è installare un secondo smorzatore in serie al primo: i due smorzatori sommano l'effetto di filtraggio e attenuano anche le oscillazioni residue del primo.
⚠️ Errori frequenti nell'installazione
Smorzatore mancante "perché tanto è breve": errore tipico su impianti nuovi. Si pensa di poter montare il manometro direttamente, ma le pompe e le valvole comunque generano pulsazioni. Risultato: manometri rotti dopo pochi mesi. Il costo di uno smorzatore è una frazione del costo del manometro.
Materiale incompatibile col fluido: ottone in acqua di mare = corrosione rapida, AISI 304 in acqua salina = pitting. Ottone con piombo in acqua potabile = non conforme alla normativa. Lo smorzatore segue le stesse regole di compatibilità del manometro: deve essere coerente. Vedi anche la nostra guida materiali.
Pressione di esercizio ai limiti del modello: uno smorzatore tarato per 70 bar utilizzato in una linea che lavora costantemente a 60-65 bar arriva al limite del corpo, accelera la fatica del materiale. Meglio dimensionare con un margine di sicurezza ragionevole (es. modello 140 bar per esercizio fino a 70 bar, modello 690 bar per esercizio fino a 350 bar).
Smorzatore in fluido sporco senza filtro: il nucleo poroso si intasa nel tempo, lo strumento smette di leggere. Aggiungere sempre filtro a Y a monte se il fluido contiene particolato o residui.
Confondere NPT con BSPP/G: NPT (americano, conico) e BSPP/G (europeo, cilindrico) hanno passi diversi e non si avvitano correttamente tra loro nonostante l'apparente compatibilità. Per applicazioni italiane o europee verifica sempre il tipo di filettatura del manometro esistente prima di ordinare lo smorzatore.
Vantaggi nella scelta degli smorzatori MCA
Quattro motivi per scegliere MCA
Hai bisogno di smorzatori per la tua strumentazione?
Inviaci la specifica completa: fluido di processo, pressione di esercizio (max e nominale), temperatura, tipo di disturbo (pulsazioni continue, picchi sporadici, water hammer, vibrazioni), strumento da proteggere (manometro, trasmettitore, pressostato — marca e modello se noto), attacchi della linea esistente (NPT o BSPP), normative applicabili (PED, ATEX, navale, oxygen, food, acqua potabile). Ti rispondiamo con la configurazione corretta, scheda tecnica e quotazione. Per ordini di pacchetti completi (strumento + smorzatore + rubinetto) facciamo prezzi coordinati.
Esplora il cluster riduttori di pressione
Tutte le pagine del cluster MCA sui riduttori di pressione, organizzate per tipologia di contenuto.
📦 Prodotti
🛠️ Applicazioni
Domande frequenti
Cos'è uno smorzatore di pressione?
Uno smorzatore di pressione (in inglese pressure snubber) è un piccolo accessorio idraulico che si interpone tra il punto di prelievo della pressione e lo strumento di misura (manometro, trasmettitore, pressostato). Ha il compito di attenuare picchi di pressione, pulsazioni e colpi d'ariete che altrimenti danneggerebbero lo strumento o ne falserebbero la lettura, riducendo shock e vibrazione (chattering) sui meccanismi delicati.
Come funziona uno smorzatore a metallo poroso?
La tecnologia più diffusa è il porous metal core: un nucleo di metallo sinterizzato a porosità calibrata che il fluido deve attraversare prima di raggiungere lo strumento. La resistenza al passaggio attenua i picchi rapidi e le pulsazioni, lasciando passare le variazioni lente legate al processo. È robusta, affidabile, senza parti in movimento, vita utile decennale in servizio standard. Il grado di porosità si sceglie in funzione del fluido (gas, acqua, oli, vapore).
Quando è obbligatorio installare uno smorzatore?
Sempre quando il fluido genera pulsazioni significative o picchi: pompe alternative (a pistoni, peristaltiche, dosatrici), compressori volumetrici, valvole on-off rapide, linee con cicli di apertura/chiusura frequenti. Anche in linee con vibrazioni meccaniche trasmesse alla strumentazione. Senza smorzatore i manometri si rompono in mesi e i trasmettitori perdono accuratezza. Se un singolo smorzatore non risolve l'oscillazione, è prassi comune installarne un secondo in serie al primo.
Lo smorzatore protegge anche dai colpi d'ariete?
Sì, gli smorzatori di pressione per strumenti sono progettati per attenuare i picchi rapidi tipici dei colpi d'ariete. Quando una valvola si chiude rapidamente o una pompa avvia/ferma il flusso, si genera un'onda di pressione che può raggiungere 2-3 volte la pressione di esercizio. Lo smorzatore filtra questi picchi prima che raggiungano il manometro o il trasmettitore. Per applicazioni con colpi d'ariete severi serve smorzatore + valvola di interruzione tarata.
Che pressioni e attacchi sono disponibili?
I modelli più richiesti coprono pressioni di esercizio da 70 bar (1.000 psi) per applicazioni leggere fino a 690 bar (10.000 psi) per oleodinamica e alta pressione. Attacchi 1/4 NPT maschio-femmina per le taglie più comuni e 1/2 NPT per manometri grandi (Ø 100 mm e oltre). Disponibili anche versioni lead-free per acqua potabile, sweat connections per saldatura, e attacchi BSPP/G su richiesta. Per esecuzioni speciali (alte pressioni, alte temperature, materiali esotici) configurazioni dedicate.
Che materiali si usano?
Per applicazioni standard ottone (su acqua, vapore, benzina, oli leggeri, gas non aggressivi). Per acqua potabile esiste la versione ottone lead-free (senza piombo) conforme alle normative sull'acqua potabile. Per fluidi aggressivi, alte pressioni, ambienti corrosivi, applicazioni pharma, food, navale, oxygen service serve AISI 316L. La scelta del materiale segue la stessa logica del manometro: deve essere coerente col fluido. Per applicazioni speciali (acqua di mare, idrogeno, criogenia) forniamo esecuzioni dedicate. Vedi anche la guida materiali.
Lo smorzatore introduce ritardo nella misura?
Sì, è il meccanismo stesso del suo funzionamento: lo smorzatore filtra le variazioni rapide e lascia passare quelle lente, quindi introduce un ritardo nell'arrivo del segnale di pressione allo strumento. Per la maggior parte delle applicazioni industriali (lettura di processo, monitoraggio, controllo lento) il ritardo è perfettamente accettabile. Per misura di transitori veloci (test pneumatici, ricerca, controllo veloce) serve smorzatore con porosità più aperta o nessuno smorzatore — in alternativa trasmettitore con risposta dinamica accurata.
Si installa il manometro sopra o sotto allo smorzatore?
Lo smorzatore va sempre installato tra il punto di prelievo della pressione (sulla tubazione o sul recipiente) e lo strumento. La sequenza è: tubazione → eventuale rubinetto di intercettazione → smorzatore → manometro/trasmettitore. Lo smorzatore ha attacco maschio sopra (per il manometro) e femmina sotto (verso il rubinetto o la tubazione). Mai installare lo smorzatore a valle dello strumento: non funziona.
