Riduttori di pressione per vapore
Guida tecnica MCA per scegliere il riduttore corretto su stabilità della pressione, pilotaggio, installazione e comportamento reale del circuito a vapore
Prodotto + guida applicativa MCA
Guida tecnica MCA per scegliere il riduttore corretto su stabilità della pressione, pilotaggio, installazione e comportamento reale del circuito a vapore
Un riduttore di pressione per vapore serve a mantenere una condizione di esercizio stabile a valle della valvola, anche quando la pressione a monte varia o il carico dell'impianto cambia. Se la scelta non è corretta, possono verificarsi instabilità di processo, riduzione della resa termica, rumorosità e usura dei componenti.
Il riduttore è un componente progettato per mantenere costante la pressione a valle indipendentemente dalle fluttuazioni a monte.
La scelta del riduttore deve essere coerente con pressione a monte, pressione richiesta, portata reale, variazione del carico, installazione e configurazione del circuito.
La scelta del riduttore non dipende solo dal diametro nominale, ma dalla capacità di mantenere la pressione corretta nelle condizioni reali di portata, avviamento e variazione del carico.
Conta il valore reale e quanto oscilla nel tempo: è la base su cui lavora tutta la regolazione.
Va definita come esigenza di processo, non come semplice numero commerciale.
Il riduttore deve restare stabile anche quando il consumo del sistema cambia tra minimo e massimo.
Più il salto tra monte e valle è importante, più cambia il comportamento reale del componente.
Condensa, posizione, accessori e layout di linea influenzano la qualità della regolazione.
In alcuni casi serve stabilizzare a valle, in altri a monte: questa differenza cambia tutto.
Il regolatore di pressione per vapore è composto da tre elementi principali: valvola, attuatore e sistema di regolazione. Per utilizzo con vapore oltre 350 °C è necessario un condensatore riempito d'acqua; può inoltre essere previsto un collegamento conico di decompressione sul tubo di uscita.
Il condensatore (detto anche sifone o pot) crea una colonna liquida che isola termicamente la camera di comando dal vapore caldo, proteggendo la membrana e la molla dell’attuatore.
In assenza di condensatore, il vapore surriscaldato può raggiungere direttamente la camera di comando, con possibile degradazione della membrana e perdita di stabilità nel tempo.
Questa è una differenza rilevante tra riduttori per vapore saturo e quelli per vapore surriscaldato ad alta temperatura.

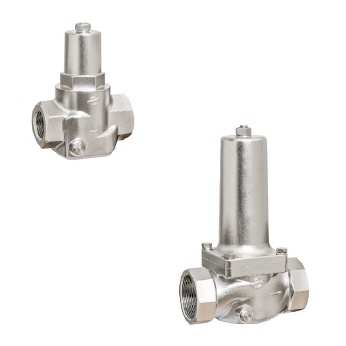

Quando hanno più senso: per molte applicazioni standard a vapore in cui serve una riduzione stabile a valle su connessioni filettate compatte.

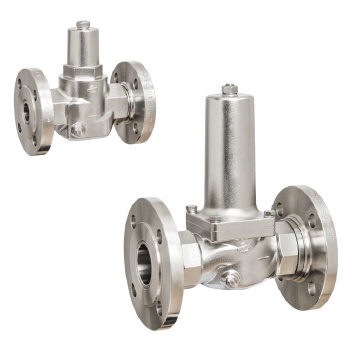

Quando hanno più senso: per installazioni flangiate PN16 dove contano integrazione sul piping e manutenibilità.
Quando ha più senso: quando la priorità è mantenere stabile la pressione a valle su impianti più severi o con requisiti superiori a PN16.
ZSN1 — pressione costante A VALLE: il riduttore mantiene stabile la pressione dell'utenza (a valle), indipendentemente dalle fluttuazioni della rete di distribuzione (a monte). È la configurazione standard per proteggere un'utenza da variazioni della rete: se la caldaia fluttua, l'utenza resta stabile. Applicazione tipica: protezione di apparecchi di processo con pressione di esercizio precisa, scambiatori con requisiti di temperatura costante
Quando ha più senso: quando la logica di controllo richiede stabilità della pressione a monte, non della pressione utilizzatrice a valle.
ZSN3 — pressione costante A MONTE: il riduttore mantiene stabile la pressione nella rete di distribuzione a monte, indipendentemente dalle variazioni di carico a valle. È la configurazione scelta quando la stabilità della rete di distribuzione è la priorità: se l'utenza varia il suo consumo, la rete rimane a pressione costante. Applicazione tipica: reti di distribuzione con più utenze a portata variabile, dove si vuole evitare che un'utenza che assorbe molto penalizzi le altre
| Parametro | Domanda tecnica corretta | Perché cambia la scelta | Errore tipico |
|---|---|---|---|
| Pressione a monte | Quanto oscilla la linea a monte nel funzionamento reale? | Influenza stabilità e capacità del riduttore di seguire il sistema | Usare un valore medio e ignorare le fluttuazioni reali |
| Pressione richiesta | Serve stabilità a valle o controllo di monte? | Decide la famiglia di regolatore più sensata | Confondere funzione del riduttore con semplice riduzione di bar |
| Portata | Che escursione di carico ha il processo? | Condiziona stabilità di regolazione e dimensionamento | Scegliere sul punto nominale ignorando minimo e massimo |
| Temperatura | Il vapore supera soglie che richiedono accessori o configurazioni dedicate? | Può rendere necessario condensatore e accorgimenti specifici | Trattare vapore severo come servizio standard |
| Installazione | Ci sono condensa, accessori o layout che influenzano la regolazione? | Decide se il riduttore lavorerà bene davvero in impianto | Installare bene un modello tecnicamente incoerente |
| Scenario applicativo | Modello / configurazione consigliata | Motivazione tecnica |
|---|---|---|
| Rete vapore con più utenze a portata variabile | ZSN3 (pressione costante a monte) | Mantiene stabile la pressione della rete indipendentemente dalle variazioni di assorbimento delle utenze |
| Singola utenza da proteggere da fluttuazioni di rete | ZSN1 (pressione costante a valle) | Garantisce all’utenza una pressione costante anche in presenza di variazioni sulla rete |
| Connessioni filettate PN16 (applicazioni standard) | 732D / 738D filettati in inox | Soluzioni compatte e versatili, adatte alla maggior parte degli impianti vapore industriali |
| Installazione flangiata su piping esistente | 832D / 838D flangiati PN16 | Ideali per integrazione in impianti con connessioni flangiate già presenti |
| Alta pressione e grandi portate | ZSN1 o ZSN3 fino a DN100 PN40 | Adatte a impianti con elevate pressioni a monte e variazioni significative di portata |
| Vapore surriscaldato >350°C | Qualsiasi modello + condensatore nel tubo di pilotaggio | Protezione termica obbligatoria della camera di comando per evitare danni da alta temperatura |
La selezione della valvola di regolazione per vapore dipende dalla configurazione dell’impianto, dal tipo di utenza e dalle condizioni operative (pressione, temperatura, portata).
| Scenario impiantistico | Cosa pesa di più | Famiglia più coerente | Nota MCA |
|---|---|---|---|
| Applicazione standard con attacchi filettati | Semplicità, compattezza, diffusione | 732D / 738D | Soluzione tipica quando PN16 copre davvero il servizio |
| Impianto con attacchi flangiati | Integrazione sul piping e manutenzione | 832D / 838D | Il vantaggio non è solo l'attacco: è la coerenza con il layout impianto |
| Pressione stabile richiesta a valle | Controllo della pressione utilizzatrice | ZSN1 | Qui la funzione di regolazione è il vero criterio di scelta |
| Pressione stabile richiesta a monte | Logica di controllo del lato ingresso | ZSN3 | Diverso dai modelli standard |
Il problema vero non è il numero di targa, ma se il riduttore seguirà davvero il processo.
È uno degli errori più seri: cambia proprio la funzione del componente.
Un riduttore apparentemente corretto può diventare instabile quando il consumo varia.
Oltre certe temperature non basta il corpo valvola: servono accorgimenti coerenti.
Condensa, accessori e layout influenzano molto più di quanto sembri.
Il catalogo mostra i modelli; la scelta vera parte dalla funzione richiesta al sistema.
Perché il DN o il PN non bastano a garantire una riduzione stabile della pressione. Contano anche portata, pressione a monte, pressione richiesta a valle, comportamento all'avviamento e installazione nel circuito reale.
Ridurre la pressione è la funzione base. Stabilizzare davvero il processo significa mantenere a valle una condizione coerente anche quando la richiesta varia, senza creare instabilità, rumore, usura o perdita di controllo termico.
Perché il comportamento reale dipende da condizioni spesso ignorate: rapporto di riduzione, carico variabile, installazione, presenza di condensa, pilotaggio e qualità del circuito a monte e a valle.
Ha senso quando la logica di protezione o di stabilità del sistema richiede di mantenere costante la pressione a monte, non la pressione utilizzatrice a valle. È una scelta di funzione impianto, non solo di valvola.
Confondere la funzione del riduttore con una semplice riduzione di bar e non leggere il comportamento del circuito: portata, condensato, avviamento, escursione di carico e stabilità richiesta a valle.
Quando devi valutare rapporto di riduzione, tipo di pilotaggio, pressione costante a monte o a valle, comportamento del circuito e scelta del modello più coerente con la tua applicazione a vapore.
MCA supporta la scelta di riduttori di pressione per vapore per linee, utenze e applicazioni di processo dove contano stabilità della pressione, comportamento sotto carico e coerenza reale del circuito.
