Nel vapore la valvola non è mai solo un organo di intercettazione. È un punto critico di tenuta, temperatura, dilatazione termica e gestione del condensato. Una scelta sbagliata può generare perdite, instabilità di processo, usura accelerata, difficoltà di drenaggio e fenomeni di water hammer.
Spirax Sarco ricorda che il sistema vapore-condensato va letto come un loop continuo, in cui la qualità della gestione del condensato incide direttamente su efficienza, recupero energetico e affidabilità complessiva.[1] TLV sottolinea inoltre che il water hammer si verifica quando masse di condensato impattano contro curve, valvole o altre discontinuità della linea.[2]
Tesi MCA: una valvola per vapore è corretta quando resta coerente con temperatura reale, qualità della tenuta, velocità di drenaggio e comportamento del condensato. Non basta che “regga la pressione”: deve funzionare bene dentro il circuito termico reale.
Scaricatori condensa vapore Valvole di sicurezza per vapore Riduttori di pressione per vapore
La domanda sbagliata è: “Avete una valvola che tiene il vapore?”. La domanda giusta è: questa valvola resta stabile con temperatura, cicli termici, drenaggio e condensato reale dell’impianto?
Nel vapore la temperatura cambia il comportamento di corpo, sedi, tenute e accoppiamenti. Il dato di pressione da solo non basta.
Perdite su vapore, by-pass involontari o sedi non coerenti possono trasformarsi rapidamente in spreco energetico.
Il condensato non rimosso correttamente genera inefficienza, corrosione, instabilità e rischio di colpi d’ariete.
Linea, valvole e scaricatori vanno letti insieme: se il drenaggio è debole, anche una buona valvola può lavorare male.
Avviamenti, arresti e variazioni di carico sollecitano componenti e tenute molto più di quanto si pensi.
La soluzione corretta non è solo quella robusta, ma quella che resta verificabile e gestibile nel tempo.
Una valvola “per vapore” non si definisce solo dal materiale o dalla classe di pressione. Deve essere coerente con temperatura di esercizio, caduta di pressione, qualità del vapore, frequenza dei cicli e logica di intercettazione o regolazione. In molti impianti l’errore più frequente è scegliere la valvola guardando la linea vapore e non il suo effetto sul condensato.
Principio MCA: nel vapore la bontà della valvola si misura quando il sistema parte, si stabilizza e scarica correttamente il condensato. È lì che si vede se la scelta è davvero corretta.

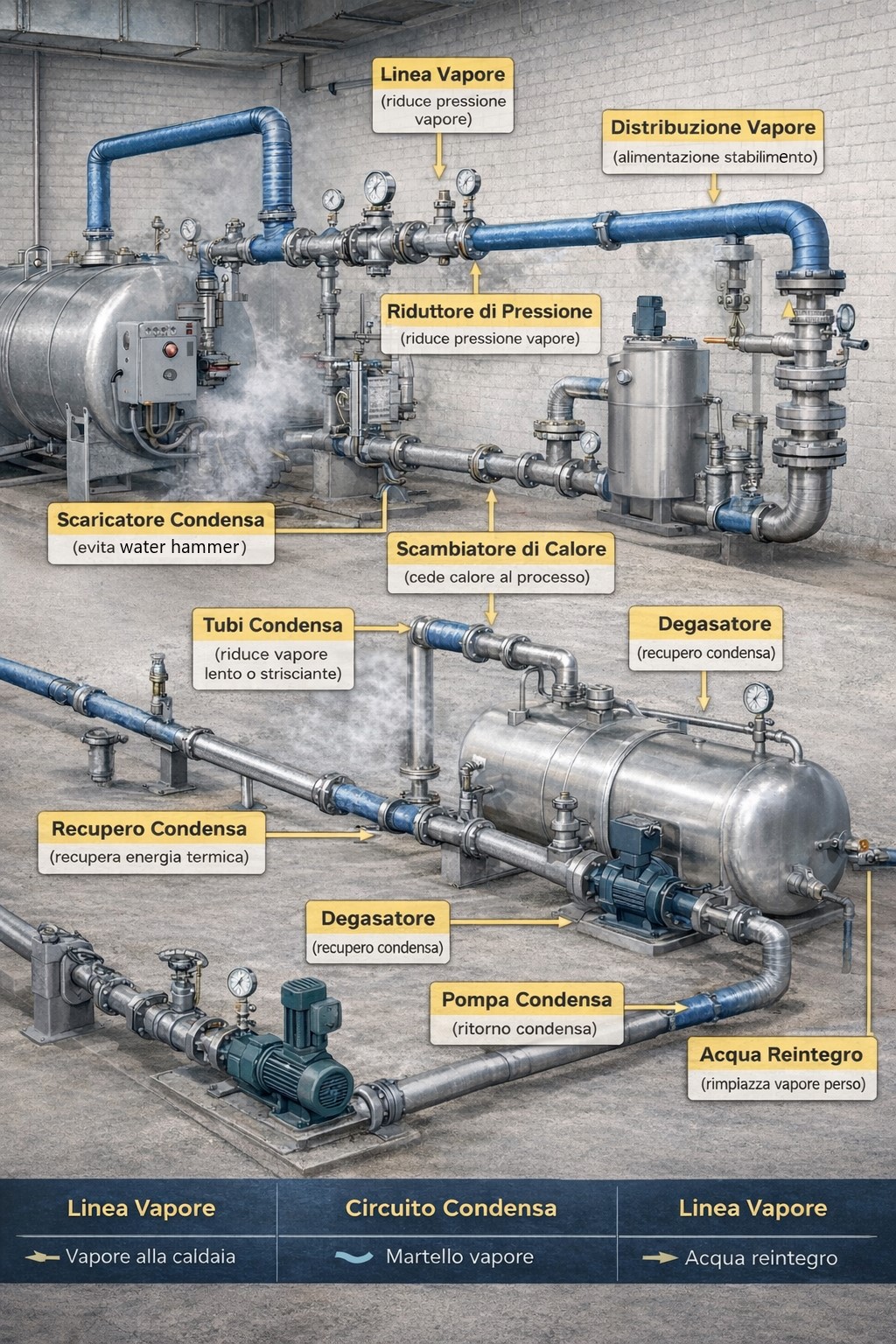

Il condensato è una parte strutturale del sistema. Spirax Sarco spiega che il sistema vapore-condensato è un circuito continuo e che il condensato, una volta raccolto, torna disponibile per il riciclo in caldaia.[1] Se non viene rimosso e trasportato correttamente, il sistema perde efficienza e diventa più vulnerabile a ristagni, corrosione e fenomeni transitori.
Principio MCA: nel vapore il problema non è solo produrre calore, ma rimuovere bene il condensato senza destabilizzare il circuito.
| Tema | Perché è critico | Errore tipico |
|---|---|---|
| Condensato | Riduce lo spazio utile del vapore e modifica il comportamento termico del circuito | Considerarlo un effetto secondario e non un parametro di progetto |
| Drenaggio | Influisce su efficienza, stabilità e sicurezza | Sottodimensionare o posizionare male il punto di scarico |
| Scaricatori | Servono a evacuare condensato e gas non condensabili senza perdita eccessiva di vapore | Sceglierli senza considerare carico, pressione e logica di impianto |
| Water hammer | Può causare urti violenti, danni a piping, valvole e apparecchi | Lasciare accumulare condensato in linea o su circuiti male drenati |
| Flash steam | Influenza recupero, ritorno condensa e dimensionamento linee | Ignorarlo nel layout del ritorno condensato |
TLV spiega che il water hammer si verifica quando masse di condensato colpiscono una curva o una valvola durante il loro passaggio nelle tubazioni.[2] In un altro approfondimento, TLV osserva che nei ritorni di condensato in flashing il flusso è spesso bifase e non un semplice trasporto “pieno liquido”, con possibili impatti molto violenti quando la gravità non è sufficiente a drenare correttamente.[4]
Per questo motivo, nel 2026 una pagina tecnica sulle valvole per vapore non può limitarsi a parlare di corpo valvola e materiale: deve considerare anche pendenze, drenaggio, punti di scarico, ritorni di condensa e logica dello scaricatore.
Nel vapore materiali e tenute devono sopportare temperatura, cicli termici e stabilità della tenuta nel tempo. La selezione non dipende solo dalla compatibilità chimica, ma dal comportamento meccanico e dalla capacità di restare affidabili dopo avviamenti, arresti, espansioni e shock termici.
| Materiale / Tenuta | Quando usarlo | Punto di forza | Limite principale |
|---|---|---|---|
| Acciaio al carbonio | Molte linee vapore industriali standard | Robustezza e ampia diffusione | Va valutato bene su corrosione, condense aggressive e qualità acqua |
| Acciaio inox 316 / 316L | Applicazioni dove contano corrosione o pulizia del servizio | Buona resistenza e versatilità | Non risolve da solo problemi di drenaggio o dilatazione |
| Grafite | Tenute e premistoppa ad alta temperatura | Stabilità termica elevata | Va gestita bene per tenuta nel tempo e qualità dell’assemblaggio |
| PTFE | Servizi selezionati, non sempre ideali per alta temperatura vapore | Buona inerzia chimica | Può non essere la scelta migliore su temperatura e creep |
| Leghe speciali | Servizi severi o con condizioni molto particolari | Prestazioni superiori in casi critici | Costo maggiore e selezione più specialistica |
| Tipo | Quando ha senso | Vantaggio principale | Attenzione richiesta |
|---|---|---|---|
| Valvola a globo | Regolazione e controllo del vapore | Buona precisione e stabilità di regolazione | Richiede dimensionamento corretto e attenzione a erosione e cicli |
| Valvola a sfera | Intercettazione rapida su servizi coerenti | On/off efficace | Va verificata bene la compatibilità di sedi e tenute con il vapore reale |
| Valvola a saracinesca | Intercettazione su linee dove si cerca bassa perdita di carico | Buona apertura totale di passaggio | Non è la scelta giusta per regolazione frequente |
| Valvola di ritegno | Protezione del ritorno e stabilità del circuito | Previene riflussi indesiderati | Va integrata nel layout corretto del circuito |

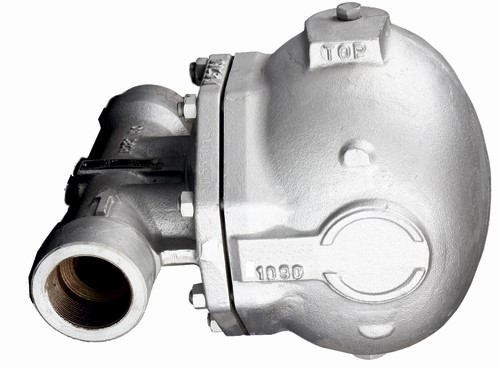

| Scaricatore di condensa | Drenaggio del condensato senza spreco eccessivo di vapore | Punto chiave dell’efficienza del sistema | La selezione dipende da carico, pressione, avviamento e logica d’impianto |
Nel vapore la temperatura e i cicli termici cambiano radicalmente la bontà della scelta.
È uno degli errori più frequenti: si sceglie la valvola sul vapore e si dimentica il ritorno condensa.
I colpi d’ariete non sono un dettaglio acustico: possono diventare danno meccanico reale.
Una tenuta inadatta al vapore può degradare rapidamente in esercizio.
La stessa valvola non lavora bene allo stesso modo in entrambi i casi.
Una soluzione buona deve restare accessibile e verificabile nel tempo.
Non basta la pressione nominale. Contano temperatura reale, tenuta, dilatazioni termiche, qualità del drenaggio, resistenza ai cicli e comportamento sul condensato.
Perché il condensato non gestito correttamente può ridurre efficienza, aumentare corrosione, generare water hammer e compromettere la stabilità dell’impianto.
No, non automaticamente. Il vapore impone condizioni più severe su temperatura, tenuta, materiali, espansione termica e logica di drenaggio.
Si riduce con drenaggio corretto, scaricatori adatti, pendenze corrette, rimozione rapida del condensato e selezione coerente delle valvole nel circuito vapore-condensato.
Guardare solo la linea vapore e non il comportamento dell’intero loop con il condensato. È lì che spesso nascono perdite di efficienza e problemi meccanici.
