Valvole di sicurezza · vapore e caldaie
La valvola di sicurezza per vapore è l'ultima linea di difesa di una caldaia: se i sistemi di controllo della pressione cedono, deve scaricare tutta la produzione di vapore prima che il recipiente superi la pressione massima ammissibile. Su un generatore di vapore non è un accessorio: è un componente obbligatorio per legge, da dimensionare con metodo.

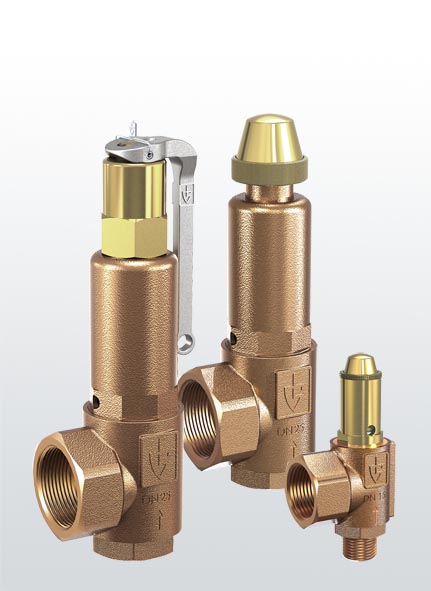

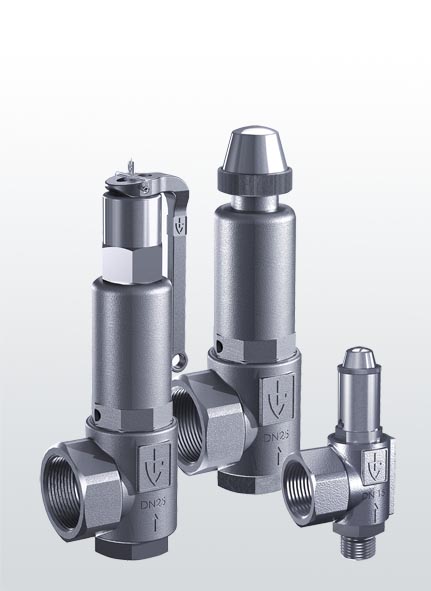

MCA fornisce le serie Goetze adatte al vapore: 851 in bronzo per vapore saturo standard (la scelta più diffusa ed economica) e 451 / 455 in acciaio inox per vapore ad alta temperatura fino a +400 °C. Tutte tarate e sigillate in fabbrica, marcate CE secondo PED 2014/68/UE, certificate TÜV.
Inviaci potenza del generatore o portata di vapore, pressione di taratura e tipo di connessione: applichiamo la formula Q=P/0,58, verifichiamo la capacità di scarico certificata e proponiamo il modello corretto con preventivo.
Su un generatore di vapore la valvola di sicurezza non si sceglie dal catalogo: si calcola prima la capacità di scarico minima richiesta, poi si seleziona un modello con capacità certificata uguale o superiore. La prassi italiana per le caldaie usa la formula della Raccolta R.
Formula Raccolta R per generatori di vapore
Q = P / 0,58
Q = capacità di scarico minima [kg/h di vapore] · P = potenza del generatore [kW]
Esempio: caldaia da 200 kW → Q minima = 200 / 0,58 = 344,8 kg/h. La valvola scelta deve avere capacità di scarico certificata ≥ 344,8 kg/h alla pressione di taratura.
La capacità totale delle valvole al setpoint deve superare la portata massima del generatore. Nella maggior parte dei casi sono richieste due valvole di sicurezza per caldaia; una terza può essere necessaria se la capacità combinata non è sufficiente. Per il metodo completo, inclusi gas e liquidi con EN ISO 4126-1, vedi la guida al dimensionamento.
Inviaci la potenza del generatore (kW) o la portata di vapore, la pressione di taratura e la connessione disponibile. Applichiamo Q=P/0,58, verifichiamo la capacità certificata del modello e ti proponiamo la valvola corretta con preventivo.
Le serie Goetze adatte al vapore fornite da MCA. I campi indicati sono quelli coperti dalla serie: la capacità di scarico del singolo modello alla taratura va confermata sul datasheet in base al calcolo.

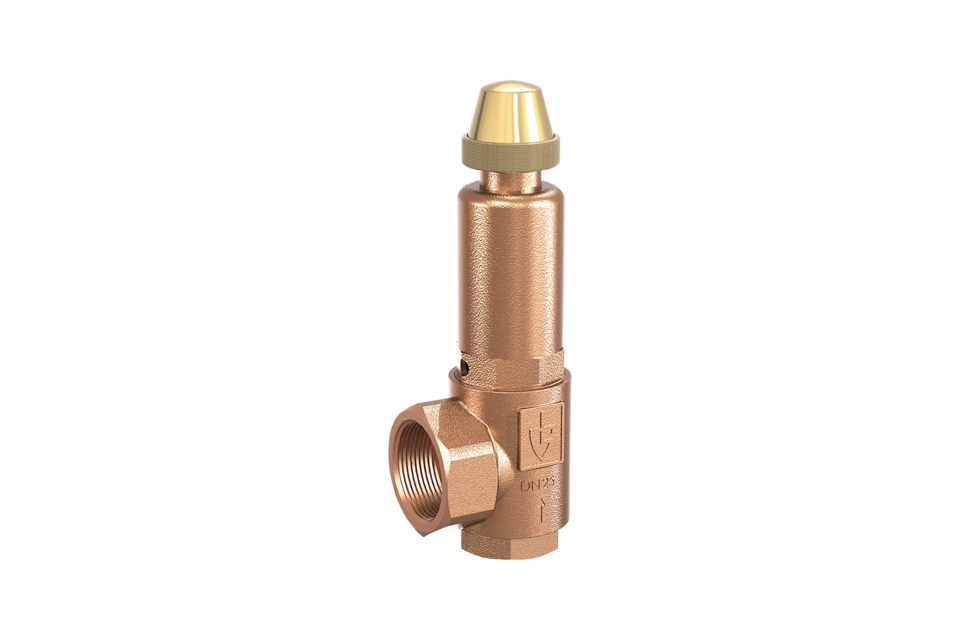

Filettata, vapore saturo standard
DN: DN15–DN50 (½"–2") Pressione: 0,5–50 bar Temperatura: −60 / +225 °C Uso: generatori vapore, autoclaviLa scelta più diffusa ed economica per vapore saturo: protezione di generatori di vapore, sterilizzatori e autoclavi. Design compatto, certificata TÜV.
Richiedi la 851
Filettata, vapore ad alta temperatura
DN: DN15–DN50 (½"–2") Pressione: 0,5–70 bar Temperatura: −60 / +400 °C Uso: vapore surriscaldato, severoPer vapore surriscaldato ad alta temperatura, alta pressione (fino a 70 bar) o cicli termici severi dove il bronzo non è sufficiente. Disponibile con soffietto di compensazione.
Vedi la 451

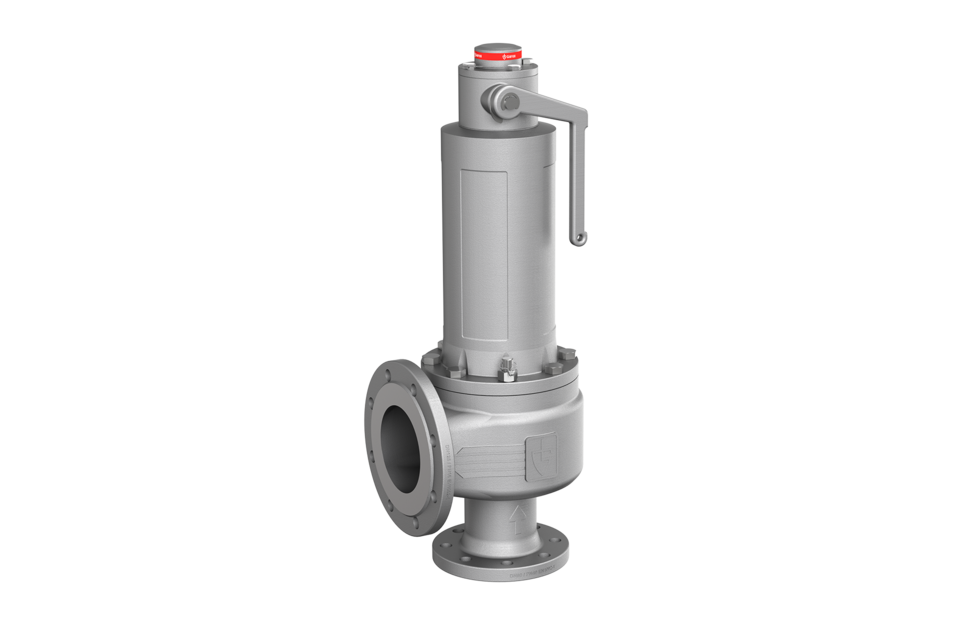

Flangiata, alta capacità

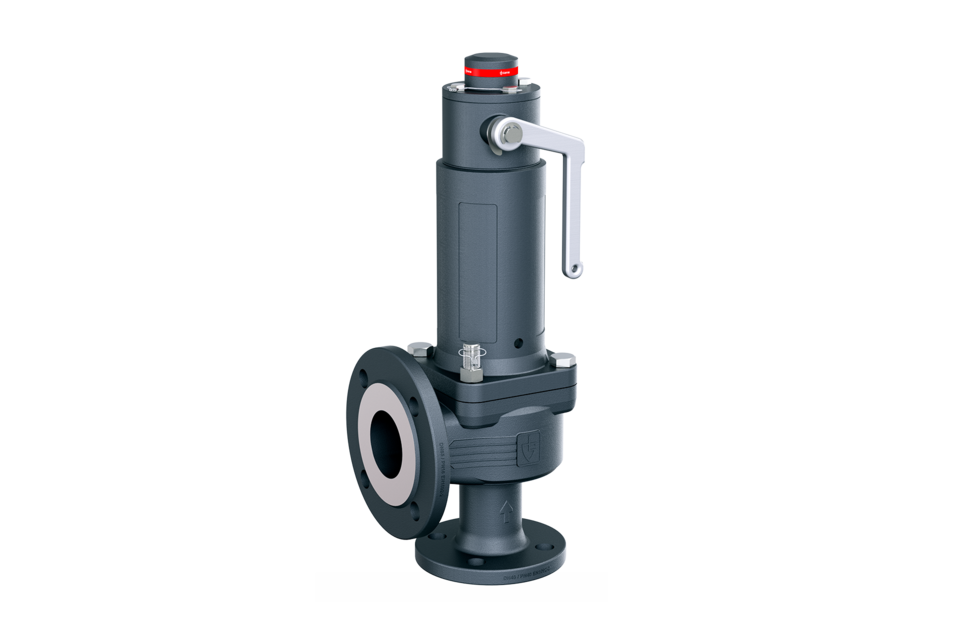

DN: DN15–DN100 Pressione: 0,2–40 bar Temperatura: −60 / +400 °C Flange: DIN EN 1092-1 PN40/PN16Quando il circuito vapore richiede connessioni flangiate e alta capacità di scarico, con il range termico esteso dell'inox.
Vedi la 455

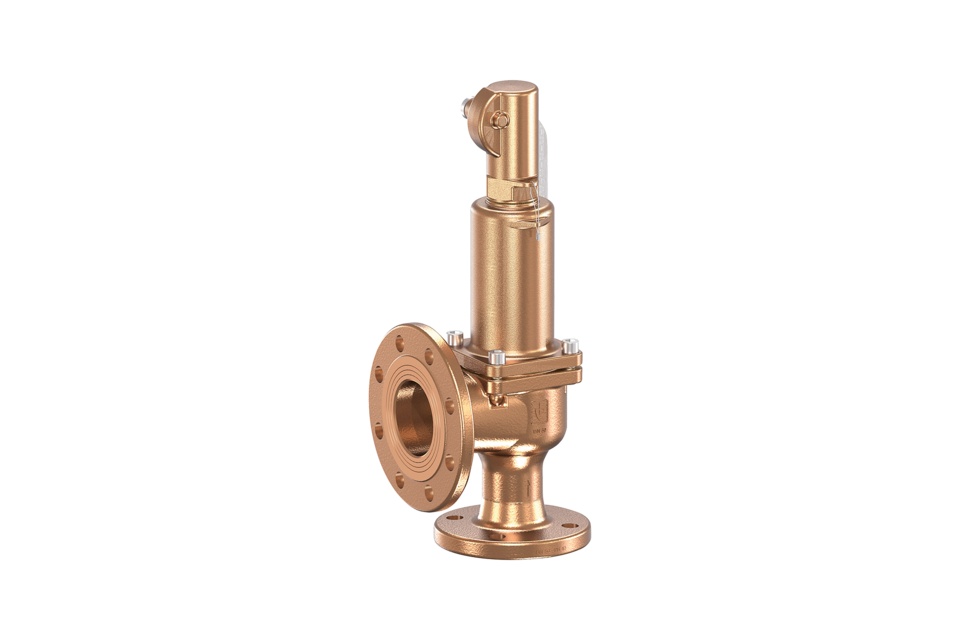

Flangiata, servizi standard
Tipo: bronzo flangiata Pressione: 0,5–25 bar Tenuta: elastomero stampato Uso: vapore standard flangiatoVersione flangiata in bronzo per servizi vapore standard entro 25 bar quando l'attacco richiesto è a flangia.
Vedi la 852

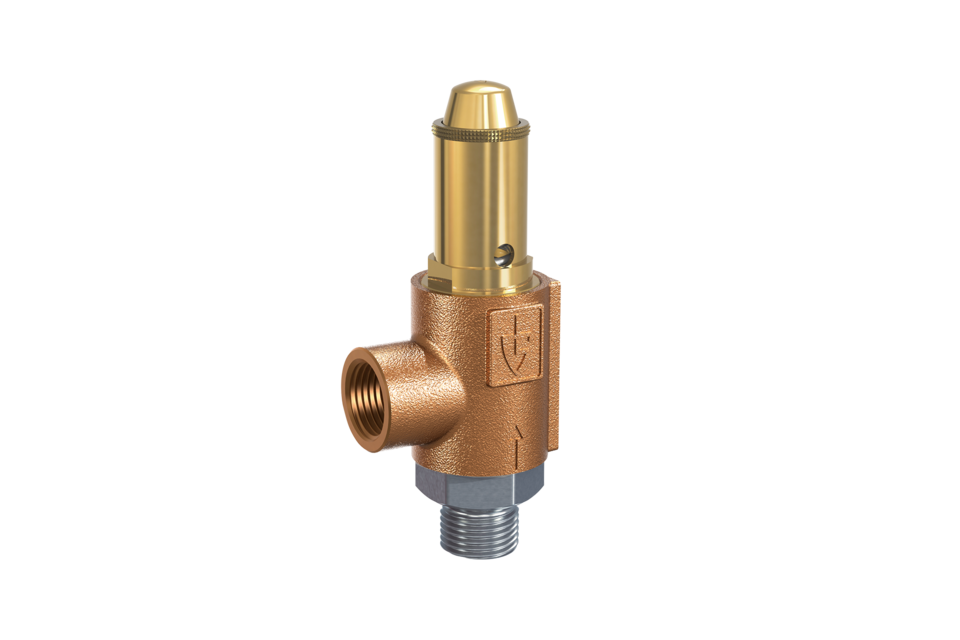

Filettata, piccoli generatori
Tipo: estensione 851, DN piccoli Temperatura: −60 / +225 °C Uso: piccoli generatori vapore Approvazione: tipo TÜVPer piccoli generatori di vapore, sterilizzatori e autoclavi dove lo spazio di installazione è limitato e servono diametri ridotti.
Vedi la 861

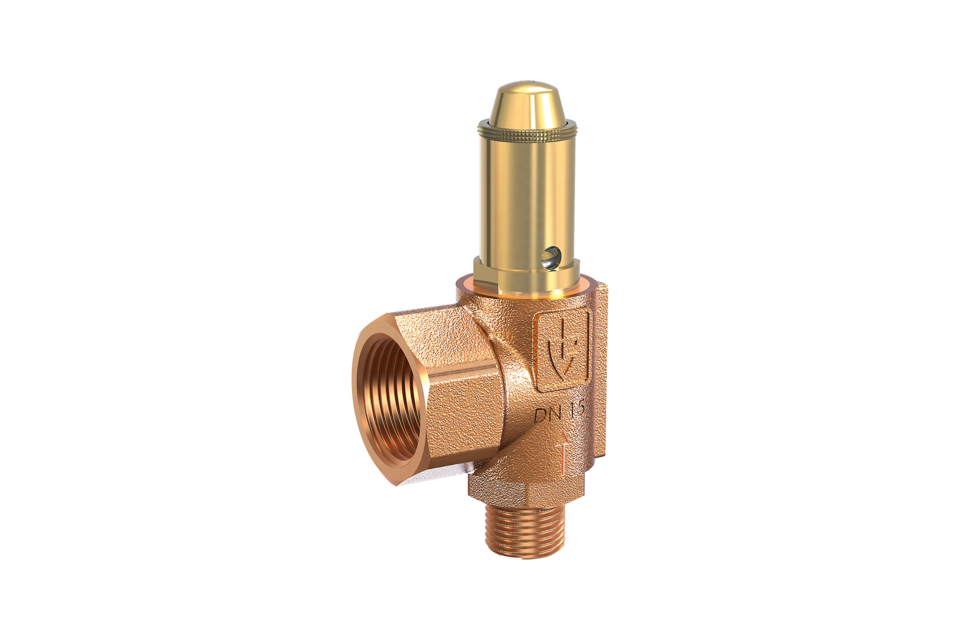

Bronzo + soffietto, acqua/vapore
Applicazione: riscaldamento chiuso Mandata: fino a 120 °C Norme: DIN 4747, AGFW 505 Scarico: acqua calda e vaporePer sottostazioni di teleriscaldamento e sistemi chiusi: in caso di guasto dei dispositivi termostatici scarica l'intera potenza termica della caldaia in forma di acqua calda e vapore.
Vedi la 851bH
Sul vapore la scelta del materiale dipende dalla temperatura di esercizio. Il bronzo copre la maggior parte dei casi di vapore saturo; l'inox è necessario quando si sale in temperatura o pressione.
| Condizione di servizio | Materiale consigliato | Serie |
|---|---|---|
| Vapore saturo standard, ≤ +225 °C | Bronzo | 851 filettata / 852 flangiata |
| Vapore surriscaldato ad alta temperatura | Inox | 451 (fino a +400 °C) |
| Alta pressione (oltre 50 bar) | Inox | 451 (fino a 70 bar) |
| Connessione flangiata, alta capacità | Inox | 455 flangiata |
| Piccoli generatori, spazi ridotti | Bronzo | 861 piccoli DN |
| Teleriscaldamento, sottostazioni | Bronzo + soffietto | 851bH/bHF |
Confronto completo dei materiali nella guida valvola di sicurezza inox o bronzo.
Il vapore è uno dei servizi più regolati. La valvola di sicurezza di una caldaia è soggetta sia alla conformità di prodotto (PED) sia alla disciplina di esercizio italiana (DM 329/2004), con verifiche periodiche obbligatorie.
Dettaglio su procedura e periodicità nella guida taratura: normativa e periodicità.
Approfondisci il materiale, il dimensionamento o un'altra applicazione del cluster MCA.
Per i generatori di vapore si usa la formula della Raccolta R: Q = P / 0,58, dove P è la potenza del generatore in kW e Q la portata di scarico minima richiesta in kg/h di vapore. Esempio: una caldaia da 200 kW richiede Q minima = 200 / 0,58 = 344,8 kg/h. La valvola scelta deve avere capacità di scarico certificata uguale o superiore a Q minima alla pressione di taratura. Vedi la guida al dimensionamento.
Ogni caldaia deve avere almeno una valvola di sicurezza capace di scaricare l'intera produzione di vapore. Nella maggior parte dei casi sono richieste due valvole per caldaia; una terza può essere necessaria se la capacità combinata non supera la portata massima. La capacità totale al setpoint deve superare la portata massima del generatore.
Per vapore saturo standard la serie 851 in bronzo è la scelta più diffusa ed economica, certificata TÜV. Per vapore surriscaldato ad alta temperatura, oltre +225 °C, o cicli termici severi si passa alle serie inox 451 (fino a +400 °C) o 455 flangiata. Confronto completo nella guida inox o bronzo.
Sì. La Direttiva PED 2014/68/UE impone dispositivi di protezione contro la sovrapressione e in Italia il DM 329/2004 disciplina l'esercizio delle attrezzature a pressione, comprese le caldaie a vapore, prevedendo verifiche periodiche documentate della valvola di sicurezza.
Sul vapore, che è servizio severo, i controlli sono frequenti, spesso annuali. In Italia il DM 329/2004 lega la periodicità alle verifiche di riqualificazione del recipiente protetto. Ogni taratura va documentata con data, set pressure e strumento usato, conservando i documenti per le ispezioni. Dettaglio nella guida taratura.
