Protezione di serbatoi d'aria, ricevitori e compressori. Serie Goetze 851 bronzo/ottone e 451/420 inox, alta capacità di scarico, conformi PED 2014/68/UE e tarate in fabbrica. Selezione tecnica e preventivo rapido.
Valvole di sicurezza · aria compressa
Un serbatoio d'aria compressa è un'attrezzatura a pressione a tutti gli effetti: la valvola di sicurezza è l'ultimo dispositivo che impedisce al ricevitore di superare la pressione massima ammissibile se il pressostato o la regolazione del compressore non intervengono. Non è un accessorio opzionale: è obbligatoria per legge.
MCA fornisce le serie Goetze adatte all'aria compressa: 851 in bronzo e la corrispondente in ottone per applicazioni standard (la scelta più economica), 451 e 420 in acciaio inox per ambienti aggressivi, aree pulite o alte prestazioni. Grazie alla elevata capacità di scarico rispetto alle dimensioni, queste valvole proteggono anche compressori ad alte prestazioni e grandi ricevitori.
Inviaci portata del compressore, pressione massima del serbatoio (PS), pressione di esercizio e tipo di connessione: verifichiamo il dimensionamento secondo EN ISO 4126-1 e proponiamo il modello corretto con preventivo.
Le serie Goetze adatte all'aria compressa fornite da MCA. I campi indicati sono quelli coperti dalla serie: la capacità di scarico in aria del singolo modello alla taratura va confermata sul datasheet in base al calcolo.

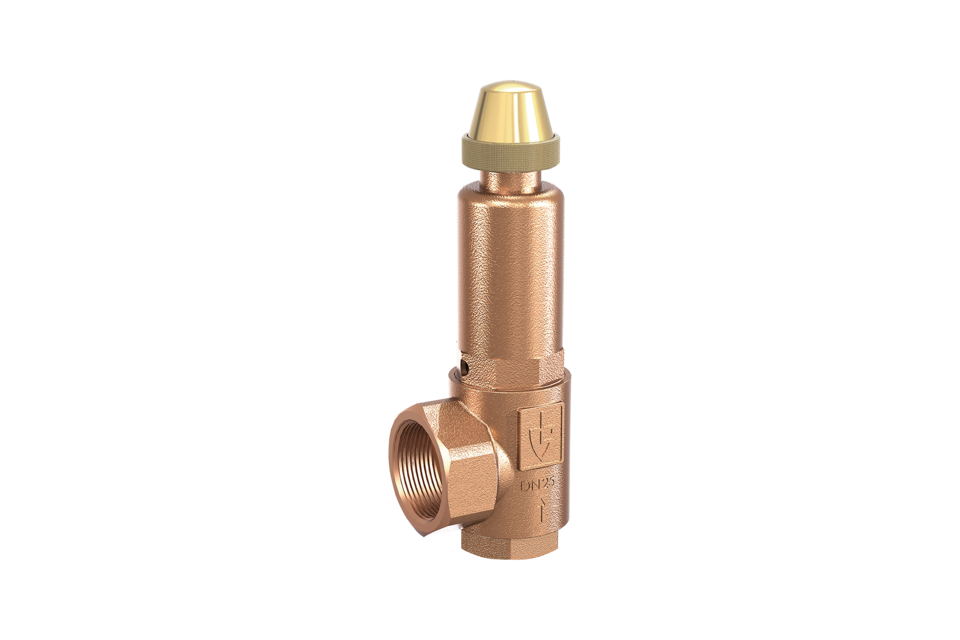

Filettata, aria compressa standard
DN: DN15–DN50 (½"–2") Pressione: 0,5–50 bar Temperatura: −60 / +225 °C Uso: ricevitori, compressori standardLa scelta più diffusa ed economica per serbatoi d'aria e ricevitori. Design compatto, alta capacità di scarico, certificata TÜV. Disponibile anche in versione ottone.
Richiedi la 851
Versione ottone, economica
Tipo: corrispondente in ottone Uso: aria compressa standard Vantaggio: costo contenuto Taratura: sigillata in fabbricaPer ogni valvola di sicurezza per aria compressa è disponibile la corrispondente in ottone, soluzione a costo ridotto per impianti standard non aggressivi.
Richiedi versione ottone
Filettata, ambienti aggressivi
DN: DN15–DN50 (½"–2") Pressione: 0,5–70 bar Temperatura: −60 / +400 °C Uso: aria in ambienti aggressiviQuando il serbatoio è in ambiente corrosivo o aggressivo, in area pulita, o quando il capitolato richiede inox. Range di pressione fino a 70 bar.
Vedi la 451

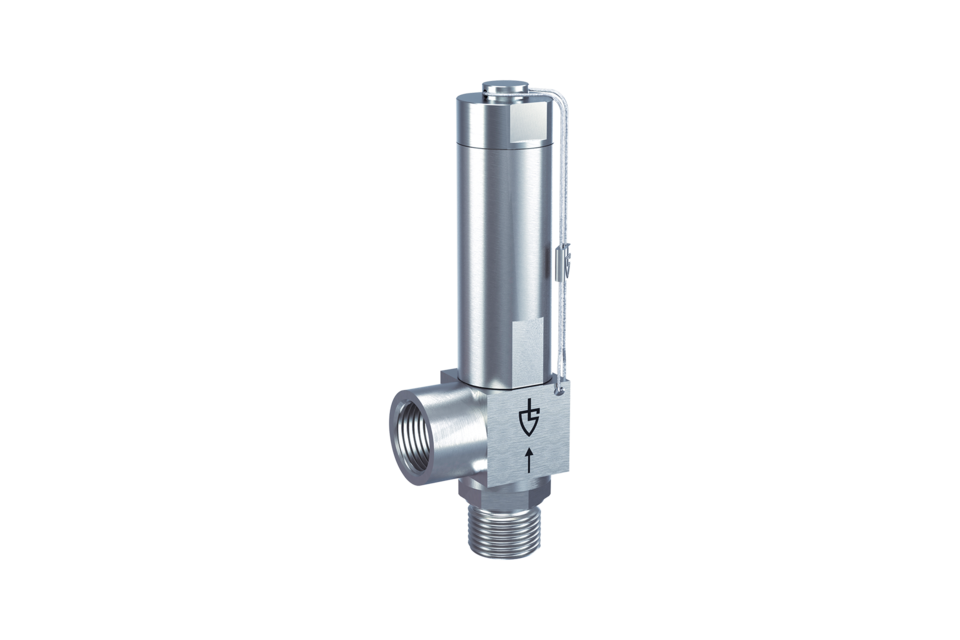

Piccoli ricevitori e linee
DN: ¼"–1" Pressione: 0,5–50 bar Temperatura: −40 / +260 °C Attacchi: filettati o anello di taglioPer piccoli serbatoi d'aria, polmoni e linee compatte. Attacchi ad anello di taglio per montaggio rapido su piccole tubazioni pneumatiche.
Vedi la 420

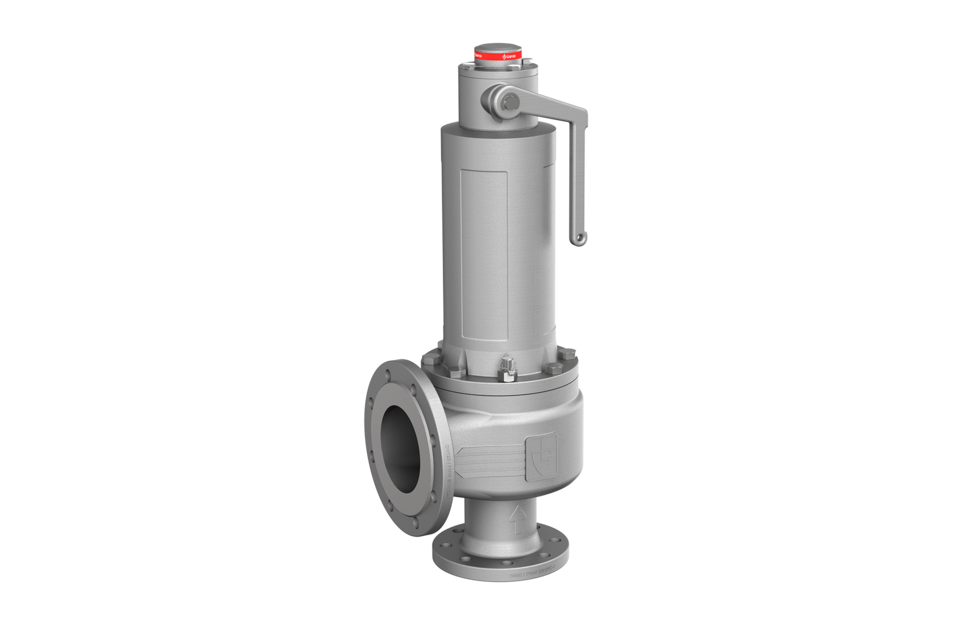

Grandi ricevitori, flangiata
DN: DN15–DN100 Pressione: 0,2–40 bar Temperatura: −60 / +400 °C Flange: DIN EN 1092-1 PN40/PN16Per grandi ricevitori e impianti d'aria con connessione flangiata e alta portata di scarico richiesta.
Vedi la 455

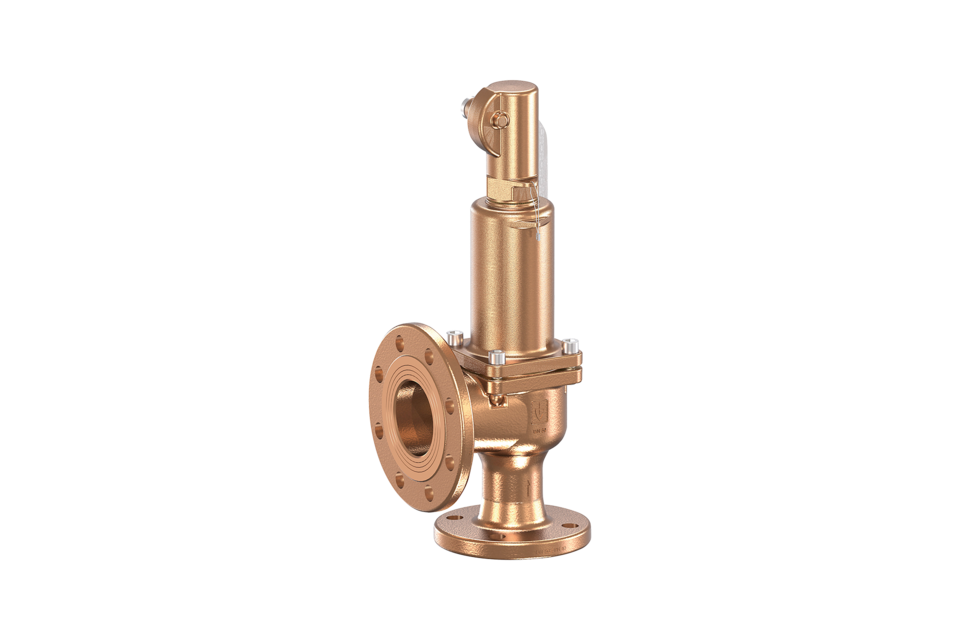

Flangiata, servizi standard
Tipo: bronzo flangiata Pressione: 0,5–25 bar Uso: ricevitori flangiati standard Taratura: sigillata in fabbricaVersione flangiata in bronzo per ricevitori d'aria standard entro 25 bar quando l'attacco richiesto è a flangia.
Vedi la 852
Inviaci portata del compressore, pressione massima del serbatoio (PS), pressione di esercizio e connessione. Verifichiamo la capacità di scarico in aria secondo EN ISO 4126-1 e ti proponiamo il modello corretto con preventivo.
L'aria compressa è un gas comprimibile: non si applica la formula del vapore Q=P/0,58. Si usa il metodo EN ISO 4126-1, che dimensiona la capacità in base a pressione assoluta, temperatura, portata del compressore e coefficiente di efflusso Kd della valvola.
Per il metodo completo vedi la guida come dimensionare una valvola di sicurezza.
Sull'aria compressa standard la scelta economica è bronzo o ottone. L'inox entra in gioco solo per condizioni ambientali o di capitolato specifiche.
| Condizione | Materiale | Serie |
|---|---|---|
| Aria compressa standard, ricevitore comune | Bronzo / ottone | 851 (bronzo o ottone) |
| Connessione flangiata standard | Bronzo | 852 flangiata |
| Ambiente aggressivo / area pulita | Inox | 451 |
| Piccoli serbatoi e linee pneumatiche | Inox | 420 miniatura |
| Grandi ricevitori flangiati, alta portata | Inox | 455 flangiata |
| Capitolato che impone inox | Inox | 451 / 455 |
Confronto completo dei materiali nella guida valvola di sicurezza inox o bronzo.
Il serbatoio d'aria compressa è soggetto alla disciplina delle attrezzature a pressione. La valvola di sicurezza è obbligatoria e va gestita in esercizio con verifiche periodiche.
Procedura e periodicità nella guida taratura: normativa e periodicità.
Approfondisci il materiale, il dimensionamento o un'altra applicazione del cluster MCA.
Sì. Un serbatoio d'aria compressa è un'attrezzatura a pressione: la Direttiva PED 2014/68/UE impone un dispositivo di protezione contro la sovrapressione e in Italia il DM 329/2004 disciplina l'esercizio con verifiche periodiche. La valvola deve scaricare la portata del compressore se la regolazione non interviene.
La pressione di taratura deve essere minore o uguale alla pressione massima ammissibile (PS/MAWP) del serbatoio e tipicamente almeno il 10% sopra la pressione di esercizio normale del compressore, per evitare aperture spurie. Il valore preciso va definito sul caso e la valvola è tarata e sigillata in fabbrica.
La valvola deve avere una capacità di scarico in aria uguale o superiore alla portata massima del compressore nello scenario in cui la regolazione non si apre. Si usa il metodo EN ISO 4126-1 per gas comprimibili: non si applica la formula del vapore. Servono pressione assoluta, temperatura, portata del compressore e Kd della valvola. Vedi la guida al dimensionamento.
Per aria compressa standard la serie 851 in bronzo o la corrispondente in ottone sono la scelta più diffusa ed economica. L'acciaio inox (serie 451, 420) si usa in ambienti aggressivi, aree pulite, alte temperature o quando lo richiede il capitolato. Confronto completo nella guida inox o bronzo.
Sì. Anche se l'aria è un servizio meno severo del vapore, il DM 329/2004 prevede verifiche periodiche legate alla riqualificazione del serbatoio. La periodicità dipende da uso reale, storico e disciplina applicabile; ogni taratura va documentata. Dettaglio nella guida taratura.
MCA Strumentazione Industriale fornisce valvole di sicurezza per serbatoi d'aria compressa, ricevitori e compressori Goetze in tutta Italia, con dimensionamento secondo EN ISO 4126-1, verifica di conformità PED e supporto alla gestione documentale DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
