Valvole di sicurezza · idrogeno H₂
Una valvola di sicurezza per idrogeno opera in condizioni che pochi altri gas impongono: pressioni fino a 1500 bar, molecola piccolissima che mette alla prova ogni tenuta, rischio di infragilimento dei materiali, infiammabilità. Non è un componente da scegliere sulla sola pressione: materiali, tenute e omologazione contano quanto il dimensionamento.
MCA fornisce la serie Goetze 492, valvola a scarico atmosferico sviluppata per alta e altissima pressione: campo 50–1500 bar, −60/+200 °C, corpo in acciaio inox 1.4404/1.4408, tenute high-performance PAI o PEEK, uscita rotante a tenuta di gas per convogliare lo scarico in sicurezza. Resta a tenuta anche dopo aperture e chiusure ripetute.
Indicaci applicazione (stoccaggio, rifornimento, elettrolisi…), pressione di taratura, temperatura, portata e connessione: verifichiamo materiali, tenuta e dimensionamento e proponiamo la configurazione corretta con preventivo.
Sull'idrogeno tre fattori si sommano e nessuno è trascurabile. La pressione: le applicazioni vanno fino a 1500 bar, fuori scala rispetto ai gas tecnici comuni. La molecola: piccolissima, mette alla prova ogni tenuta e può diffondere nei materiali. L'infragilimento: gli acciai non idonei possono fragilizzarsi a contatto con l'idrogeno (hydrogen embrittlement). Aggiungere l'infiammabilità e la gestione dello scarico, e la valvola diventa l'ultimo anello di una catena di sicurezza, non un componente isolato.
La 492 è una valvola di sicurezza a scarico atmosferico sviluppata per alta e altissima pressione. I dati sono quelli del datasheet del produttore; la configurazione del singolo caso va sempre confermata.
Inox, scarico atmosferico, idrogeno e HP

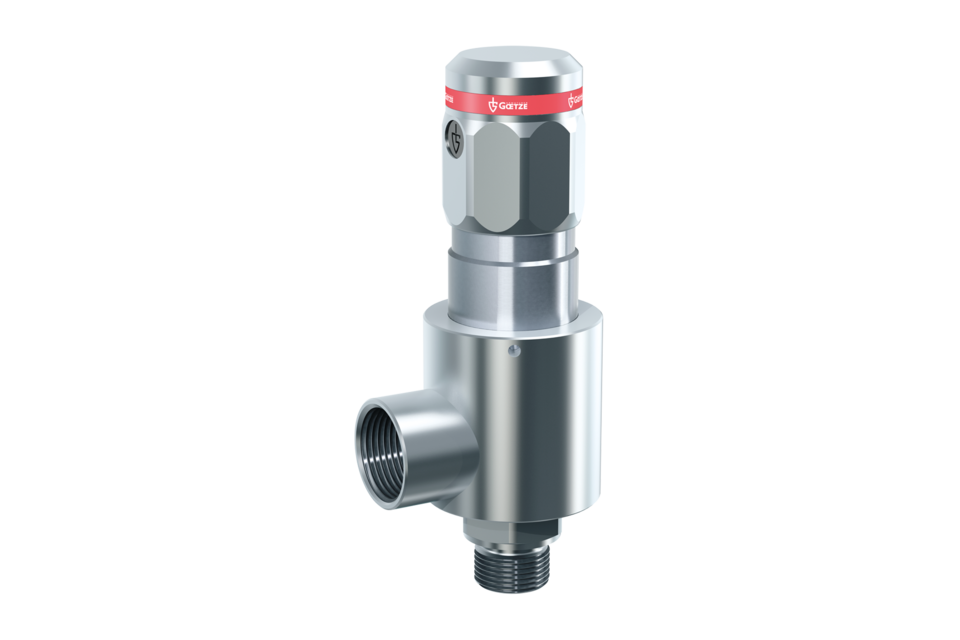

DN: DN8–DN25 (¼"–1") Pressione: 50–1500 bar (regolabile) Temperatura: −60 / +200 °C Corpo: inox 1.4404 / 1.4408La valvola di riferimento per idrogeno ad alta pressione, compressori HP, pacchi bombole, CNG e recipienti in pressione. Uscita rotante a tenuta di gas per scarico controllato o collegamento di linea di sfiato. Tenuta mantenuta dopo aperture/chiusure ripetute. Type-test approved TÜV.
Richiedi la 492
Altissima pressione, design compatto
DN: DN6 Pressione: fino a 1500 bar Design: metà peso/ingombro di valvole comparabili Uscita: rotante regolabileL'evoluzione della 492 per le pressioni più estreme: nella versione DN6 protegge fino a 1500 bar con dimensioni e peso dimezzati rispetto a valvole equivalenti, semplificando l'integrazione in spazi ridotti tipici delle applicazioni H₂ ad altissima pressione.
Richiedi la 492 DN6
Inviaci applicazione, pressione di taratura, temperatura, portata e connessione: verifichiamo materiali, tenuta, dimensionamento e omologazione e proponiamo la configurazione 492 corretta con preventivo, con il supporto tecnico del costruttore.
Sull'idrogeno il materiale è una scelta di sicurezza, non di preferenza. La 492 riflette i criteri corretti: inox austenitico ad alto nichel e tenute high-performance.
| Componente | Materiale 492 | Perché su idrogeno |
|---|---|---|
| Corpo | Inox 1.4404 (316L) / 1.4408 (CF8M) | Acciaio austenitico Ni > 10%, resistenza all'infragilimento |
| Molla | Acciaio per molle | Elasticità mantenuta nel campo di esercizio |
| Tenute | PAI o PEEK | Tenuta elevata alle altissime pressioni, cicli ripetuti |
| Elastomeri (dove presenti) | Conformi NORSOK M-710 | Preparati contro la decompressione esplosiva |
Per impianti che richiedono purezza H₂ > 5.0 (> 99,999%) è raccomandata la produzione priva di olio, grasso e particelle. Confronto generale dei materiali nella guida inox o bronzo.
Un impianto di produzione H₂ per elettrolisi non si protegge con un'unica valvola: punti diversi richiedono valvole diverse, e l'intero sistema rientra tipicamente nella direttiva ATEX. Questo è il livello di dettaglio che distingue una fornitura corretta da una generica.
| Punto dell'impianto | Serie Goetze | Funzione |
|---|---|---|
| Fase gassosa dell'elettrolizzatore | 461 inox | Protezione della fase gas H₂ |
| Alimentazione acqua all'elettrolizzatore | 652 gunmetal | Protezione lato acqua |
| Ossigeno prodotto | 492GOX | Servizio ossigeno, materiali oil-free dedicati |
| Alta / altissima pressione H₂ | 492 | Stoccaggio, compressione, rifornimento |
L'intero sistema rientra tipicamente nella direttiva ATEX: indicaci la classificazione di zona dell'impianto. Per la pagina ossigeno e gli altri gas vedi valvola di sicurezza per gas tecnici.
Approfondisci gli altri gas, il materiale o il dimensionamento nel cluster MCA.
La serie Goetze 492 copre un campo di pressione regolabile da 50 a 1500 bar, con temperatura da −60 a +200 °C secondo la versione. Le taglie standard sono DN8–DN25 (¼"–1"); la pressione massima di 1500 bar è raggiunta nella versione DN6. Il valore esatto va sempre verificato sul datasheet in base alla configurazione.
Allo stato attuale non esistono approvazioni H₂ specifiche dedicate. La prassi corretta indicata dal costruttore è usare solo valvole di sicurezza con omologazione di tipo (type-test approved, es. TÜV) e materiali idonei all'idrogeno, con la consulenza tecnica del costruttore considerata indispensabile per ogni applicazione H₂.
Acciai inox austenitici con nichel superiore al 10% (la 492 usa 1.4404/316L e 1.4408/CF8M), molla in acciaio per molle e tenute high-performance come PAI o PEEK per garantire tenuta elevata alle alte pressioni. Gli elastomeri vanno scelti conformi a NORSOK M-710, preparati contro la decompressione esplosiva.
Sì, l'impianto di elettrolisi richiede protezioni diverse per punto: una valvola inox (serie 461) protegge la fase gassosa dell'elettrolizzatore, una valvola in gunmetal (serie 652) protegge l'alimentazione acqua, e per l'ossigeno prodotto si usa la versione GOX. L'intero sistema rientra tipicamente nella direttiva ATEX.
Sì. Oltre all'idrogeno, la serie 492 è indicata per recipienti e sistemi a pressione di gas neutri e non neutri: compressori ad alta pressione, pacchi bombole, applicazioni CNG e recipienti in pressione, sempre con design e tenuta appropriati alla configurazione.
MCA Strumentazione Industriale fornisce valvole di sicurezza per idrogeno Goetze serie 492 in tutta Italia, con verifica di materiali e tenute idonei all'H₂, dimensionamento secondo EN ISO 4126-1, supporto alla classificazione ATEX e consulenza tecnica del costruttore per le applicazioni ad alta e altissima pressione. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
