Su acetilene il materiale è il primo criterio di sicurezza: solo acciaio inox, mai rame, bronzo o ottone ad alto tenore di rame. Serie Goetze 451/455/461 inox con tenute PTFE o FKM. Selezione tecnica e preventivo.
Valvole di sicurezza · acetilene
Una valvola di sicurezza per acetilene non è una valvola per gas come le altre. Qui la prima domanda non è "quanti bar?", ma "con quali materiali entra in contatto la valvola?". L'acetilene reagisce con il rame e con i materiali ad alto tenore di rame formando acetiluri di rame instabili e potenzialmente esplosivi.
La regola è netta: niente rame, niente bronzo, niente ottone con tenore di rame superiore al 65%. La famiglia corretta da cui partire è l'acciaio inox, con tenute compatibili (tipicamente PTFE o FKM) e validazione tecnica del costruttore. MCA fornisce le serie Goetze inox idonee al servizio acetilene.
Indicaci pressione di taratura, temperatura, portata e configurazione impianto: verifichiamo materiali, tenuta e dimensionamento e proponiamo il modello corretto con preventivo, sempre con conferma del costruttore sul caso reale.
Molti gas tecnici si leggono soprattutto in chiave pressione, temperatura e compatibilità generale. L'acetilene no: il rischio primario è chimico-materiale, non di pressione. Il rame e i materiali ad alto contenuto di rame possono reagire con l'acetilene formando acetiluri esplosivi. È per questo che, in una scheda di selezione corretta, il materiale precede ogni altro parametro.
| Materiale | Su acetilene | Perché |
|---|---|---|
| Acciaio inox | ✅ Scelta corretta | Famiglia coerente, nessun rischio di composti instabili con il rame |
| Acciaio al carbonio | Ammesso | Privo di rame; valutare corrosione secondo il servizio |
| Bronzo | ❌ Da evitare | Lega a base rame: non è la famiglia corretta per acetilene |
| Rame | ❌ Mai usare | Forma acetiluri di rame esplosivi |
| Ottone > 65% Cu | ❌ Da evitare | Alto tenore di rame: stesso rischio del rame |
Garantita l'assenza di rame nel corpo, la seconda decisione è la tenuta. Su acetilene non si sceglie per abitudine: si parte da PTFE o FKM, le famiglie più frequentemente coerenti, ma la scelta finale va sempre confermata sul caso reale in funzione di pressione, temperatura, purezza del gas e configurazione dell'impianto.
| Tenuta | Quando ha più senso | Nota |
|---|---|---|
| PTFE | Quando la priorità è la compatibilità chimica | Scelta molto sensata da valutare su acetilene |
| FKM | Quando servono buone prestazioni complessive di tenuta | Da confermare in base alle condizioni reali di esercizio |
Le serie inox Goetze fornite da MCA, idonee come base materiale per acetilene. Compatibilità di tenuta e dimensionamento del singolo caso vanno sempre confermati con il costruttore in funzione delle condizioni reali.

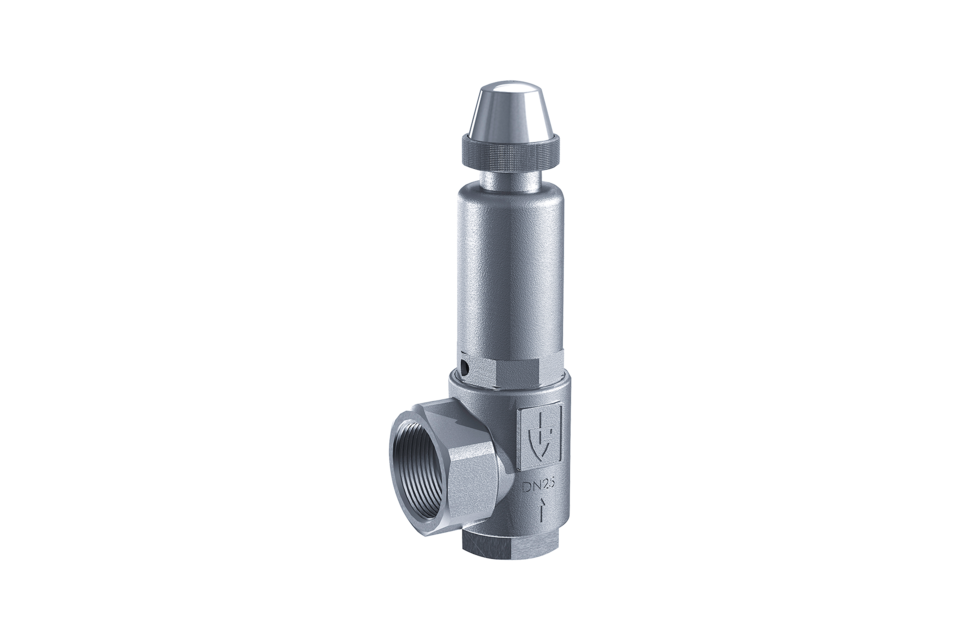

Filettata, base versatile
DN: DN15–DN50 (½"–2") Pressione: 0,5–70 bar Temperatura: −60 / +400 °C Materiale: acciaio inox (no rame)La prima famiglia inox da valutare per acetilene quando serve un range ampio e una base materiale coerente. Tenute PTFE o FKM da confermare.
Richiedi la 451

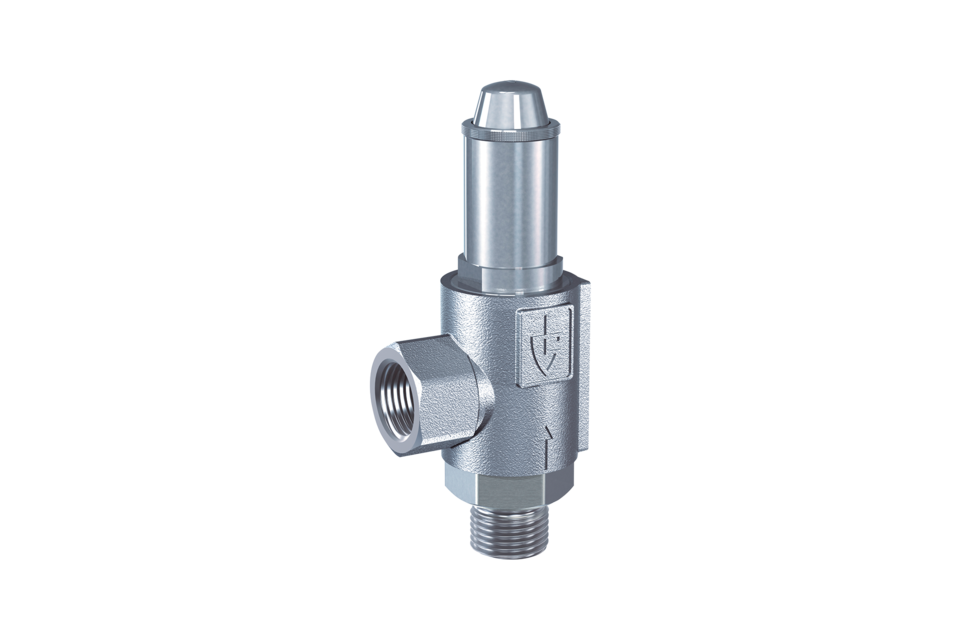

Filettata, piccoli scarichi
DN: DN8–DN15 (¼"–½") Pressione: 0,5–70 bar Temperatura: −60 / +225 °C Materiale: acciaio inox (no rame)Per piccole linee acetilene con scarichi ridotti. Stessa logica materiale inox della 451, in taglie compatte.
Richiedi la 461

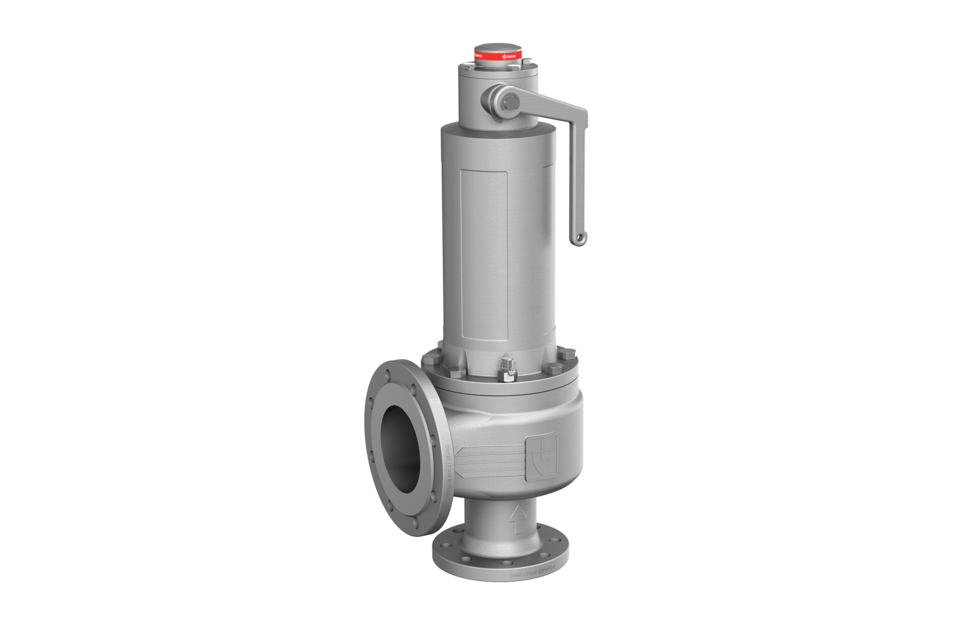

Flangiata, alta capacità
DN: DN15–DN100 Pressione: 0,2–40 bar Temperatura: −60 / +400 °C Flange: DIN EN 1092-1 PN40/PN16Quando l'impianto acetilene richiede attacco flangiato e alta capacità di scarico, mantenendo la famiglia materiale inox.
Vedi la 455

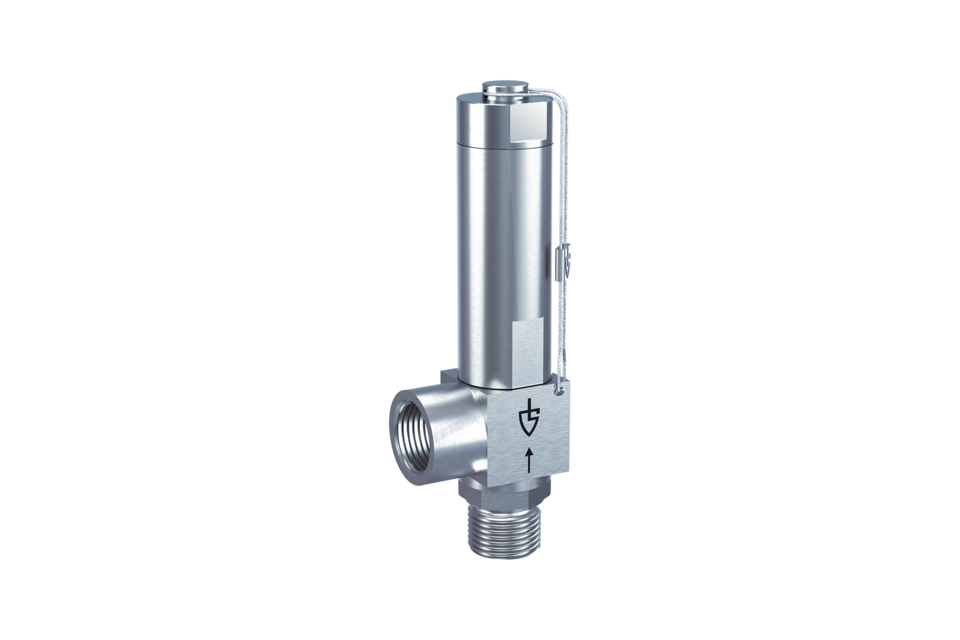

Piccole linee, anello di taglio
DN: ¼"–1" Pressione: 0,5–50 bar Temperatura: −40 / +260 °C Materiale: acciaio inox (no rame)Per piccole linee acetilene compatte, attacchi ad anello di taglio per montaggio rapido. Base materiale inox coerente.
Vedi la 420

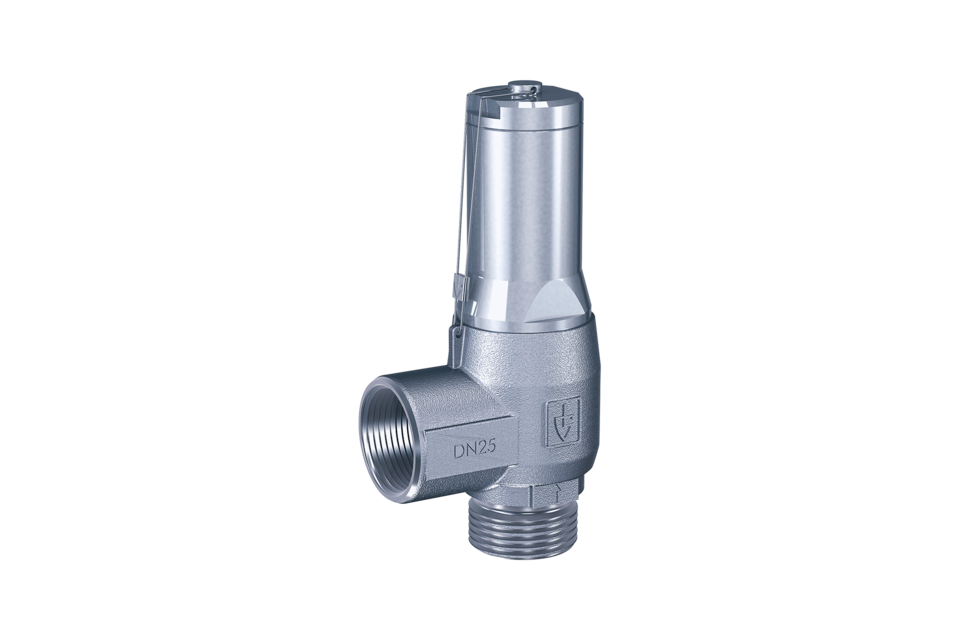

Filettata, servizi standard
Tipo: all-round inox Bonnet: sempre a tenuta di gas Materiale: acciaio inox (no rame) Uso: acetilene standardSoluzione inox quando l'alta prestazione è sovradimensionata, mantenendo la corretta famiglia materiale per acetilene.
Vedi la 460

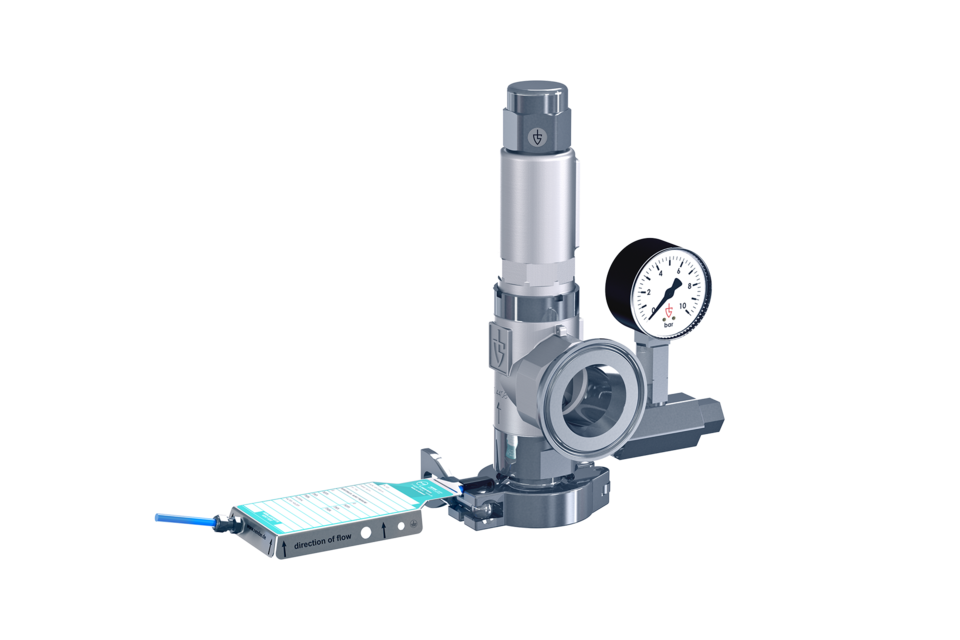

Doppia barriera con disco di rottura
Tipo: valvola + bursting disc Attacchi: clamp KUB-Clean Materiale: acciaio inox Uso: isolamento dal processoQuando serve isolare la valvola dal fluido di processo con un disco di rottura a monte, mantenendo la famiglia inox e tenuta assoluta in esercizio normale.
Richiedi la 451r
Su acetilene la conferma del costruttore sul caso reale è parte della sicurezza. Inviaci pressione di taratura, temperatura, portata e configurazione: verifichiamo corpo inox, tenuta compatibile e dimensionamento e proponiamo il modello corretto.

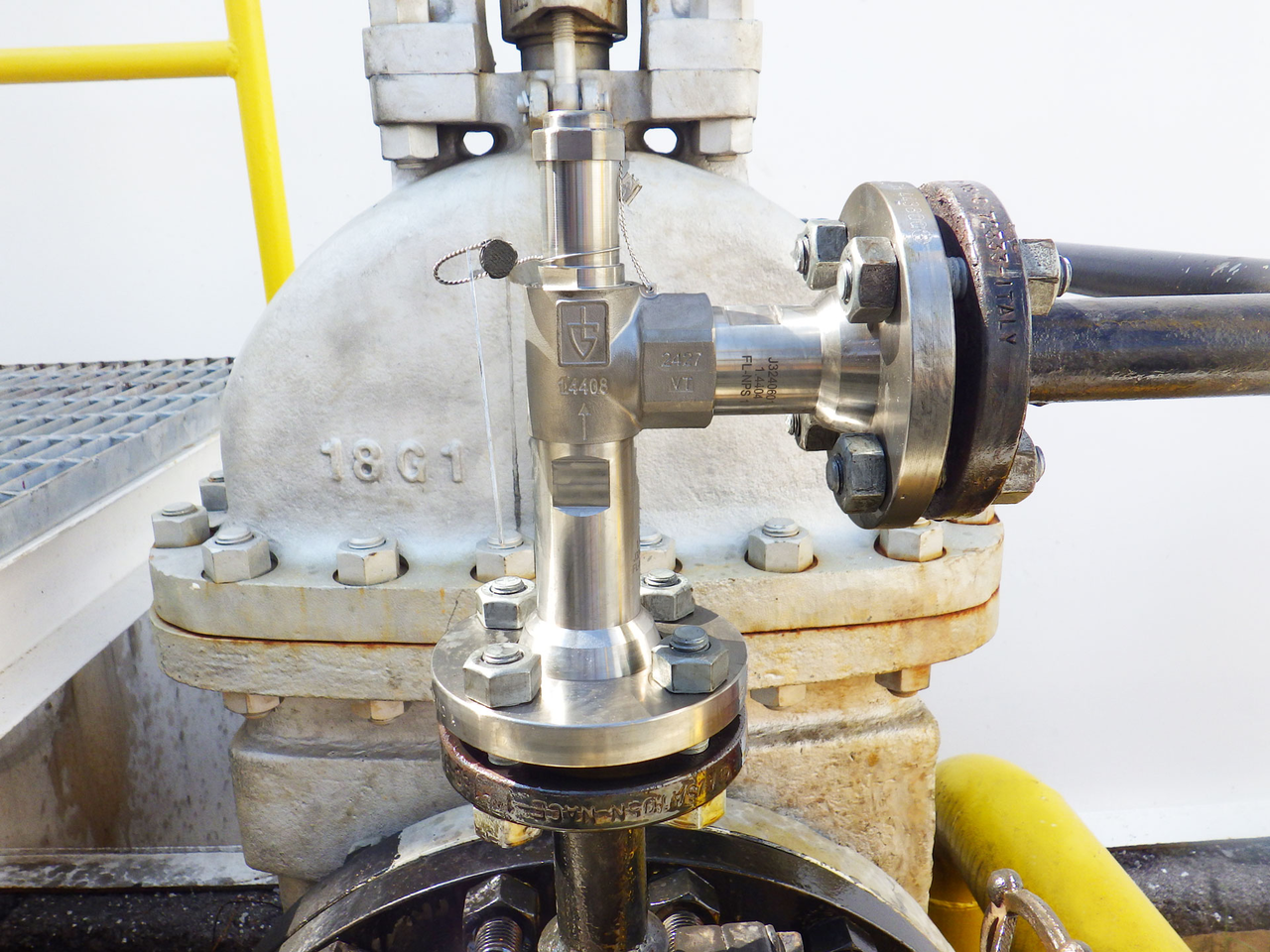

La logica di installazione resta quella di una valvola di sicurezza corretta, letta però anche in chiave di gestione del rilascio e sicurezza complessiva dell'impianto, dato che l'acetilene è un gas instabile e infiammabile.
Approfondisci gli altri gas, il materiale inox o il dimensionamento nel cluster MCA.
No, mai. Su acetilene non vanno usati rame, ottone con tenore di rame superiore al 65% o bronzo: l'acetilene reagisce con il rame formando acetiluri di rame instabili e potenzialmente esplosivi. È obbligatorio l'acciaio inox con tenute compatibili.
L'acetilene può reagire con il rame e con materiali ad alto tenore di rame formando acetiluri di rame, composti instabili e potenzialmente esplosivi anche a contatto debole o per urto. Per questo i materiali a contatto vanno selezionati con estrema attenzione: solo acciaio inox o acciaio al carbonio.
In pratica si valutano soprattutto PTFE o FKM, da confermare sempre con il costruttore in funzione di pressione, temperatura, purezza del gas e configurazione reale dell'impianto.
Si parte dalla famiglia inox: serie 451 (DN15–50, 0,5–70 bar, −60/+400 °C) come base versatile, 461 per piccoli diametri, 455 flangiata quando serve attacco a flangia. La scelta finale dipende da pressione di taratura, capacità di scarico e configurazione, sempre con conferma del costruttore. Vedi le valvole di sicurezza in acciaio inox.
No. Su acetilene il primo criterio è la compatibilità materiali, non la pressione. Solo dopo aver garantito l'assenza di rame e una tenuta compatibile si procede con dimensionamento, logica di scarico e conformità normativa.
MCA Strumentazione Industriale fornisce valvole di sicurezza per acetilene Goetze in acciaio inox in tutta Italia, con verifica della compatibilità materiali e tenute, dimensionamento secondo EN ISO 4126-1 e supporto normativo PED e DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
