Come dimensionare una valvola di sicurezza
Guida pratica al calcolo della capacità di scarico per vapore, gas comprimibili e liquidi, con esempi numerici e collegamenti ai modelli MCA
Guida tecnica MCA
Guida pratica al calcolo della capacità di scarico per vapore, gas comprimibili e liquidi, con esempi numerici e collegamenti ai modelli MCA
Il dimensionamento di una valvola di sicurezza è uno dei temi più cercati da ingegneri, progettisti e manutentori, ma online le risposte sono spesso sparse tra forum, documenti normativi e schede tecniche difficili da leggere. Questa guida nasce per mettere ordine nel processo di calcolo.
Tesi MCA: una valvola di sicurezza non si dimensiona partendo dal catalogo, ma partendo dalla capacità di scarico richiesta. Solo dopo si sceglie il modello giusto leggendo Kd, orifizio, portata tabellata, materiali, tenute e servizio reale.
Nel caso delle caldaie a vapore, in ambito tecnico viene spesso usata una formula pratica molto diffusa per collegare la potenza termica del generatore alla capacità di scarico richiesta della valvola:
Dove:
Questa formula è utile come strumento rapido su caldaie a vapore, ma non va trasferita automaticamente a gas tecnici, aria compressa o liquidi. È una scorciatoia pratica valida dentro un perimetro preciso.
Supponiamo una caldaia da 150 kW.
In questo caso la valvola di sicurezza dovrà avere una capacità di scarico uguale o superiore a circa 259 kg/h di vapore nelle condizioni di progetto.
Principio MCA: su vapore la formula pratica è utile per orientarsi, ma la scelta finale va sempre verificata sul datasheet del modello e sulla portata certificata della valvola.
Quando il fluido non è vapore, la logica cambia. Per gas comprimibili e liquidi il riferimento corretto è il metodo normativo di EN ISO 4126-1, che usa formule basate su area di scarico, coefficiente di efflusso e condizioni reali del fluido.
In forma semplificata, la struttura del calcolo è questa:
Dove:
Per aria compressa, azoto, argon, CO2, idrogeno o altri gas, il calcolo dipende da pressione assoluta, temperatura assoluta, peso molecolare, comprimibilità e dalla configurazione di scarico. Non si può usare la formula pratica del vapore.
Per i liquidi, il dimensionamento si basa su densità, pressione differenziale e area di efflusso. Anche qui il ruolo del Kd è centrale, perché la portata reale dipende dalla valvola e non solo dalla teoria del fluido.
| Tipo di fluido | Metodo corretto | Errore da evitare |
|---|---|---|
| Vapore | Formula pratica e verifica su capacità certificata | Usarla fuori dal contesto vapore |
| Gas comprimibili | EN ISO 4126-1 con Kd e parametri gas | Usare la formula vapore |
| Liquidi | EN ISO 4126-1 con Kd, area e densità | Scegliere la valvola solo per attacco o pressione |
Il datasheet è il passaggio che separa il calcolo teorico dalla scelta reale del modello. Qui non devi cercare solo la pressione massima o l'attacco, ma soprattutto la capacità di scarico certificata.
In pratica, il criterio corretto è questo: prima calcoli la capacità richiesta, poi cerchi nel datasheet un modello che abbia una capacità tabellata uguale o superiore a quella necessaria.

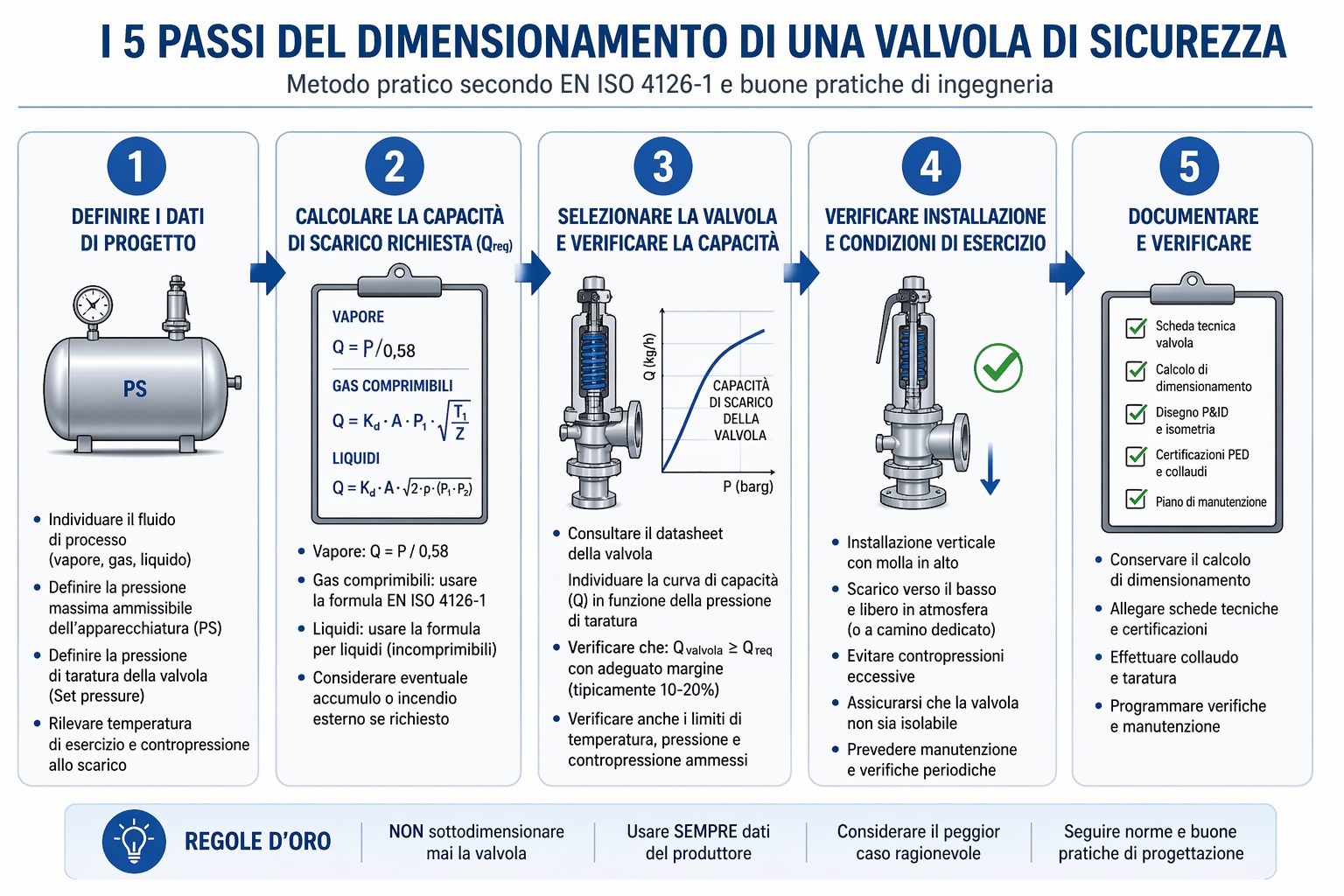

Capisci perché la pressione può salire: generazione vapore, compressore, errore di regolazione, espansione termica, apporto di energia o blocco linea.
Definisci se lavori su vapore, gas comprimibile o liquido. Raccogli pressione, temperatura, densità e condizioni di progetto.
Calcola la portata da scaricare con la formula pratica per vapore o con il metodo EN ISO 4126-1 per gas e liquidi.
Leggi Kd, orifizio, capacità tabellata, materiali, tenute e campo pressione del modello.
Seleziona il modello MCA con capacità sufficiente e coerenza su fluido, temperatura, materiale, attacco e installazione.
Fluido: vapore
Metodo: formula pratica Q = P / 0,58
Lettura corretta: il modello scelto deve scaricare almeno 259 kg/h di vapore nelle condizioni di progetto.
Da collegare poi alla pagina: valvole di sicurezza per vapore
Fluido: gas comprimibile
Metodo: EN ISO 4126-1
Dati da raccogliere: pressione assoluta, temperatura, capacità del compressore, scenario di sovrapressione, Kd valvola.
Lettura corretta: non usare la formula vapore. Il modello si sceglie sulla portata gas e sulla capacità certificata in aria.
Da collegare poi alla pagina: valvola di sicurezza serbatoio aria compressa
Fluido: gas comprimibile
Metodo: EN ISO 4126-1
Dati da raccogliere: tipo di gas, peso molecolare, temperatura, pressione di scarico, compatibilità materiali e tenute.
Lettura corretta: il calcolo dimensiona la capacità, ma il gas determina anche materiale e guarnizione.
Da collegare poi alla pagina: valvola di sicurezza per gas tecnici
Dopo il calcolo, il passo corretto è confrontare la capacità richiesta con la famiglia di prodotto MCA più coerente con il servizio reale.
| Servizio | Pagina MCA da consultare | Perché |
|---|---|---|
| Vapore | Valvole di sicurezza per vapore | È la verticale più coerente per la formula pratica su caldaie e circuiti vapore |
| Aria compressa | Valvola di sicurezza serbatoio aria compressa | Permette di leggere materiali, set pressure e logica gas comprimibili |
| Gas tecnici | Valvola di sicurezza per gas tecnici | Aiuta a integrare il calcolo con compatibilità materiali e guarnizioni |
| Famiglia inox | Valvole di sicurezza in acciaio inox | Per confrontare modelli e range termici più ampi |
| Famiglia bronzo | Valvole di sicurezza in bronzo | Per servizi standard dove il bronzo è la famiglia materiale corretta |
| Criogenia | Valvola di sicurezza criogenica | Quando il dimensionamento si unisce alla scelta materiale a bassissima temperatura |
Per una caldaia a vapore si usa spesso la formula pratica Q = P / 0,58, dove P è la potenza in kW e Q è la capacità di scarico richiesta in kg/h di vapore.
No. La formula pratica Q = P / 0,58 è una scorciatoia usata per caldaie a vapore. Per aria compressa, gas comprimibili e liquidi si usa il metodo EN ISO 4126-1 con le formule specifiche di calcolo.
Kd è il coefficiente di efflusso della valvola. Serve a collegare l'area teorica alla capacità di scarico reale del dispositivo e si trova nel datasheet o nella documentazione del costruttore.
Di solito si trova nelle tabelle di capacità, nelle portate certificate o nelle tabelle con orifizio, pressione di taratura e fluido di riferimento. È uno dei dati più importanti da leggere prima della scelta finale.
La sequenza corretta è: definire il caso di sovrapressione, identificare fluido e condizioni, calcolare la capacità richiesta, leggere il datasheet e poi selezionare il modello con margine tecnico coerente.
Dopo il calcolo conviene confrontare la capacità richiesta con i modelli MCA della famiglia bronzo, inox, vapore, aria compressa o gas tecnici in base al servizio reale.
MCA supporta il dimensionamento delle valvole di sicurezza aiutando a passare dal calcolo teorico alla scelta del modello corretto in funzione di fluido, capacità di scarico, materiale, tenute e contesto impiantistico.
