Una categoria costruttiva, quattro materiali: serie Goetze 455 inox, 852 bronzo, 355 ghisa sferoidale, 255 acciaio fuso. DN15–100, flange DIN EN 1092-1 PN40/PN16, alta capacità di scarico. Selezione tecnica e preventivo.
Valvole di sicurezza · attacco flangiato
La valvola di sicurezza a molla flangiata non è un prodotto unico: è una categoria costruttiva definita da due caratteristiche — caricamento a molla e connessione a flangia. All'interno di questa categoria il fattore che cambia tutto è il materiale del corpo, scelto in funzione del fluido, dell'ambiente e del contesto normativo.
MCA fornisce l'intera famiglia flangiata Goetze in quattro materiali: 455 in acciaio inox per media aggressivi, 852 in bronzo/gunmetal per acqua potabile e ambienti salini, 355 in ghisa sferoidale per il miglior rapporto prezzo/prestazioni, 255 e 255 ANSI in acciaio fuso per servizi robusti e mercato ASME. Tutte da DN15 a DN100, flange DIN EN 1092-1, alta capacità di scarico.
Indicaci fluido, pressione di taratura, temperatura, capacità di scarico richiesta, DN e standard flangia (EN o ANSI): selezioniamo materiale e serie corretti e ti inviamo un preventivo.
È un equivoco diffuso anche in ambito tecnico: si chiede "la valvola flangiata" intendendo la 455, che è solo la versione inox. In realtà la connessione a flangia è un attributo costruttivo condiviso da più serie, ognuna con un materiale del corpo diverso. Scegliere "la flangiata" senza decidere il materiale significa non aver ancora fatto la scelta tecnica vera. Il materiale dipende dal fluido e dall'ambiente, non dal tipo di attacco.
Stessa categoria costruttiva, quattro corpi diversi. La tabella mette in chiaro quando ciascun materiale è la scelta corretta — è qui che si decide davvero, non sul tipo di flangia.
| Materiale | Serie | Punto di forza | Quando è la scelta corretta |
|---|---|---|---|
| Acciaio inox | 455 | Resistenza alla corrosione, alta qualità | Impianti con media particolarmente aggressivi |
| Bronzo / gunmetal | 852 | Resistente ad acqua potabile e marina | Acqua potabile, acqua di mare, atmosfera salina |
| Ghisa sferoidale | 355 | Buon rapporto prezzo/prestazioni | Servizi standard dove serve economia di scala |
| Acciaio fuso | 255 / 255 ANSI | Materiale robusto, mercato ASME | Servizi gravosi, applicazioni ANSI/ASME |
La famiglia flangiata Goetze fornita da MCA. I campi indicati sono quelli della serie nelle sue varianti: capacità di scarico, orifizio e taratura del singolo caso vanno confermati sul datasheet in funzione del fluido.

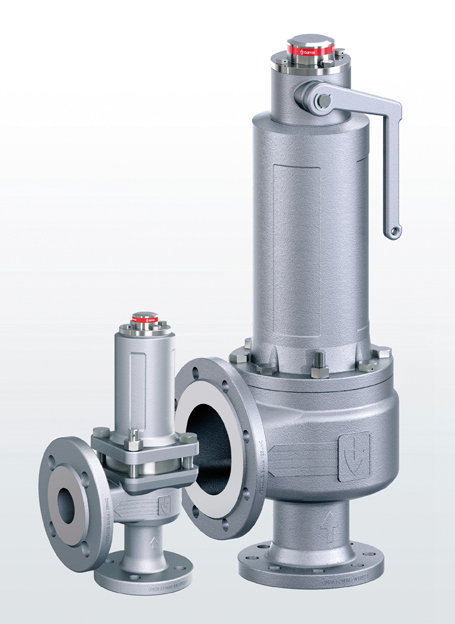

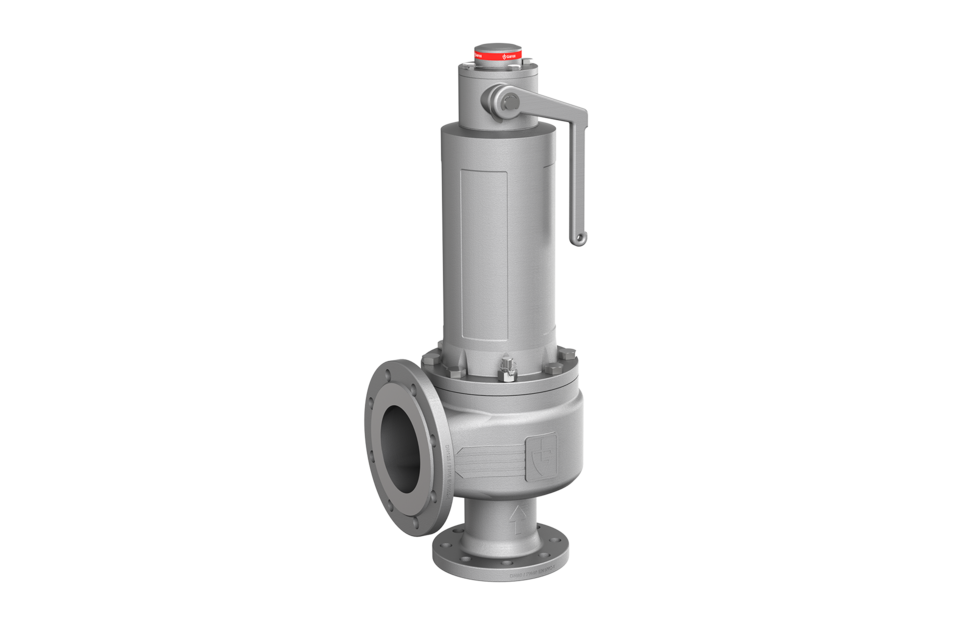

Flangiata inox, media aggressivi
DN: DN15–DN100 Pressione: 0,2–40 bar Temperatura: fino a +400 °C Flange: DIN EN 1092-1 PN40/PN16Concetto coerente di capacità, funzione e design su tutta la gamma DN15–100. Materiali ad alta resistenza ai media, opzione soffietto a compensazione di contropressione, leva di sollevamento e interruttore di prossimità per segnalazione apertura.
Richiedi la 455

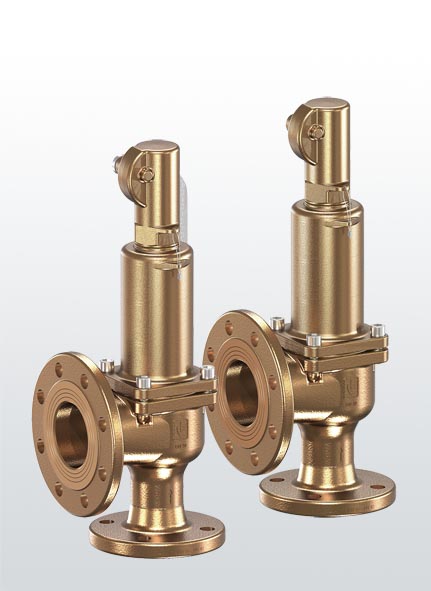

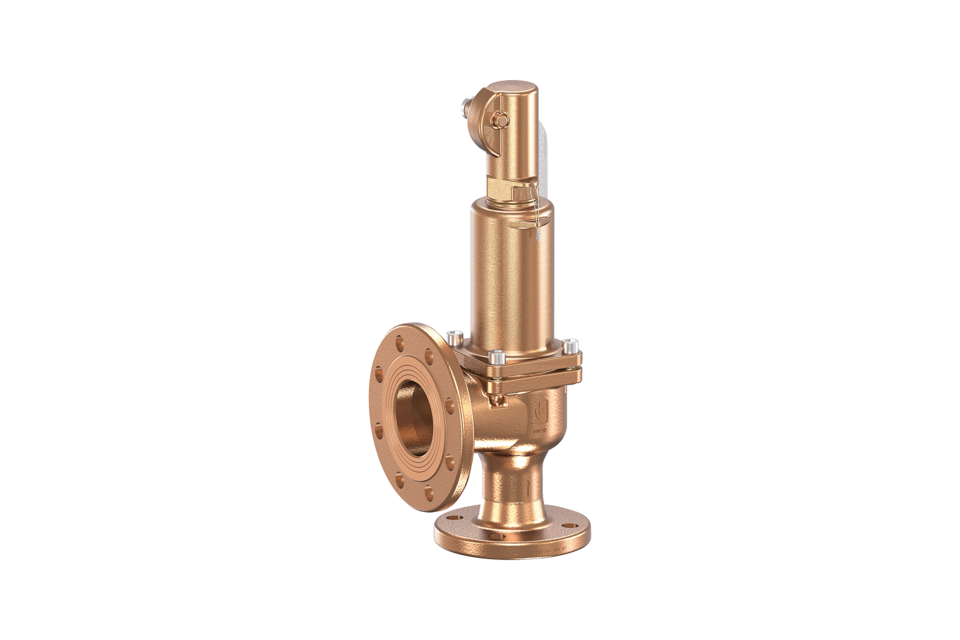

Flangiata bronzo, acqua e salino
DN: DN15–DN100 Pressione: 0,2–70 bar Corpo: gunmetal, interni inox Tenuta: metallo-metallo o O-ringInteramente in materiali resistenti alla corrosione: corpo in gunmetal, molla e parti interne in acciaio inox. Eccelle con soluzioni acquose aggressive, acqua salata e atmosfera salina. Disponibili versioni con soffietto a tenuta di gas.
Richiedi la 852

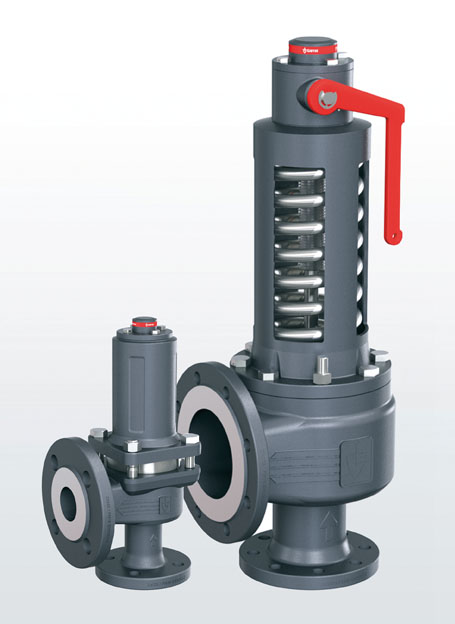

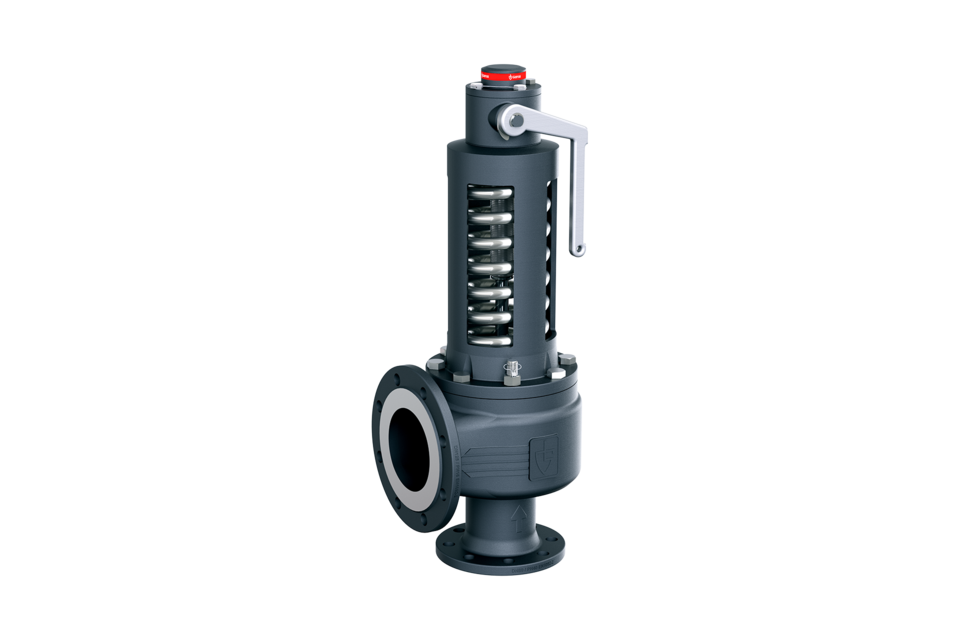

Flangiata ghisa GGG 40.3
DN: DN15–DN100 Pressione: 0,2–70 bar Materiale: ghisa sferoidale GGG 40.3 Variante: 355bHL con soffietto, F/K/SConcetto coerente della famiglia flangiata con il miglior rapporto prezzo/prestazioni per servizi standard su grandi diametri. Variante doppia a tenuta di gas con soffietto inox e approvazione F/K/S per veicoli cisterna.
Richiedi la 355

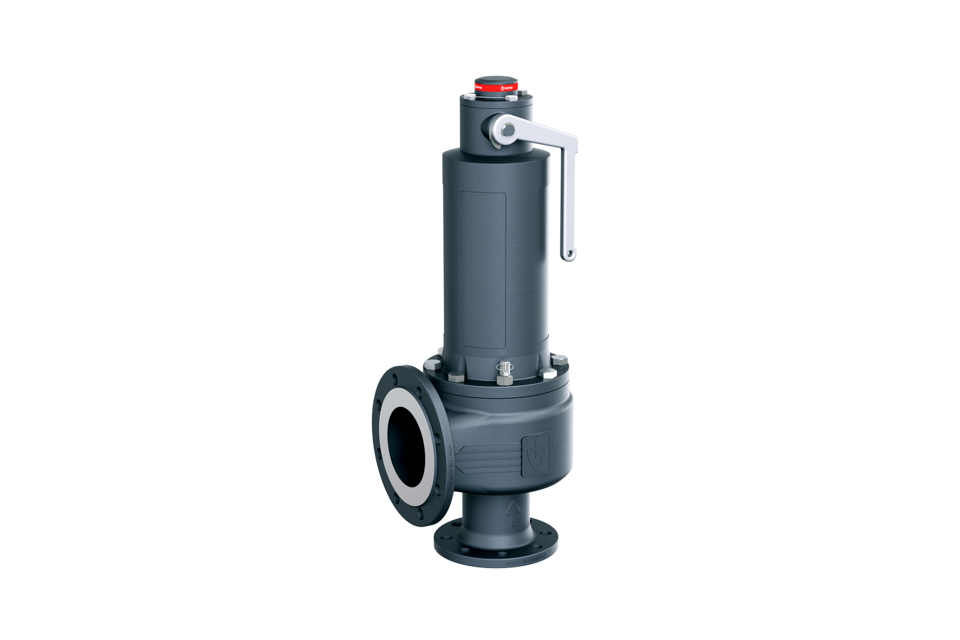

Flangiata acciaio, robusta / ASME
DN: DN20–DN100 Pressione: 0,5–70 bar Materiale: acciaio fuso robusto Flange: DIN EN 1092-1 / ASME B16.5Caratterizzata da materiale robusto per servizi gravosi. La versione 255 ANSI con flange ASME B16.5 è la scelta per il mercato ASME/ANSI e per impianti che richiedono standard americani.
Richiedi la 255
La scelta non è "flangiata o no": è quale materiale flangiato. Inviaci fluido, ambiente, pressione di taratura, temperatura, DN e standard flangia (EN o ANSI): selezioniamo serie e materiale corretti e ti proponiamo un preventivo.
La connessione flangiata non è "migliore" in assoluto: è migliore in condizioni precise. Capire quando sceglierla evita sia il sottodimensionamento sia il sovracosto.
| Criterio | Flangiata (455/852/355/255) | Filettata (451/851) |
|---|---|---|
| Diametri | Medio-grandi, DN15–DN100 | Piccoli e medi, fino DN50 |
| Capacità di scarico | Alta, su tutta la gamma | Adeguata su taglie minori |
| Manutenzione / ispezione | Smontaggio agevole | Richiede svitamento linea |
| Impianti con linee flangiate | Accoppiamento diretto | Richiede adattatori |
| Costo su piccole taglie | Maggiore | Più economico |
| Standard americano | 255 ANSI con ASME B16.5 | Secondo serie |
Per le versioni filettate vedi inox (serie 451) e bronzo (serie 851).
Approfondisci il materiale, l'applicazione o il dimensionamento nel cluster MCA.
No. La valvola di sicurezza a molla flangiata è una categoria costruttiva, non un singolo modello. La famiglia Goetze comprende quattro serie per materiale: 455 in acciaio inox, 852 in bronzo/gunmetal, 355 in ghisa sferoidale e 255 / 255 ANSI in acciaio fuso. La 455 è la versione inox, non l'unica flangiata.
La connessione flangiata si sceglie su diametri medio-grandi, dove serve alta capacità di scarico, smontaggio agevole per manutenzione e ispezione, e su impianti con linee già flangiate. Sulle piccole taglie la filettata resta più pratica ed economica.
Inox (455) per media aggressivi e alta corrosione; bronzo/gunmetal (852) per acqua potabile, acqua di mare e atmosfera salina; ghisa sferoidale (355) per un buon rapporto prezzo/prestazioni su servizi standard; acciaio fuso (255 / 255 ANSI) per applicazioni robuste e mercato ASME/ANSI. Approfondisci nella guida inox o bronzo.
La serie 455 monta flange secondo DIN EN 1092-1, PN40 sul lato ingresso e PN16 sul lato uscita, con opzione leva di sollevamento e interruttore di prossimità per la segnalazione di apertura. La serie 255 ANSI è disponibile con flange ASME B16.5 per il mercato ANSI.
Sì. Le serie 355 e 455 dispongono di varianti doppie a tenuta di gas con soffietto in acciaio inox (455bHL, 355bHL) con approvazione F/K/S secondo AD 2000 HP 801 n. 23 per contenitori veicolari di merci liquide, granulari o polverulente.
MCA Strumentazione Industriale fornisce valvole di sicurezza a molla flangiate Goetze in tutta Italia in tutti e quattro i materiali — inox 455, bronzo 852, ghisa sferoidale 355, acciaio fuso 255 / 255 ANSI — con selezione del materiale corretto, dimensionamento secondo EN ISO 4126-1 e supporto normativo PED e DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
