Due regimi, due soluzioni: 492GOX per ossigeno gassoso ad alta pressione (Monel/ottone, anti oxygen burnout) e serie 2400/2480 per ossigeno liquido criogenico (oil-free DIN EN 12300). Selezione tecnica e preventivo.
Valvole di sicurezza · ossigeno O₂
Una valvola di sicurezza per ossigeno affronta un pericolo che nessun altro gas tecnico pone con la stessa gravità: l'oxygen burnout. In atmosfera arricchita di ossigeno la temperatura di ignizione dei metalli si abbassa, e uno shock di pressione adiabatico può portare il materiale oltre quella soglia, innescando la combustione del metallo stesso. Non è un'iperbole: è il motivo per cui esistono valvole dedicate.

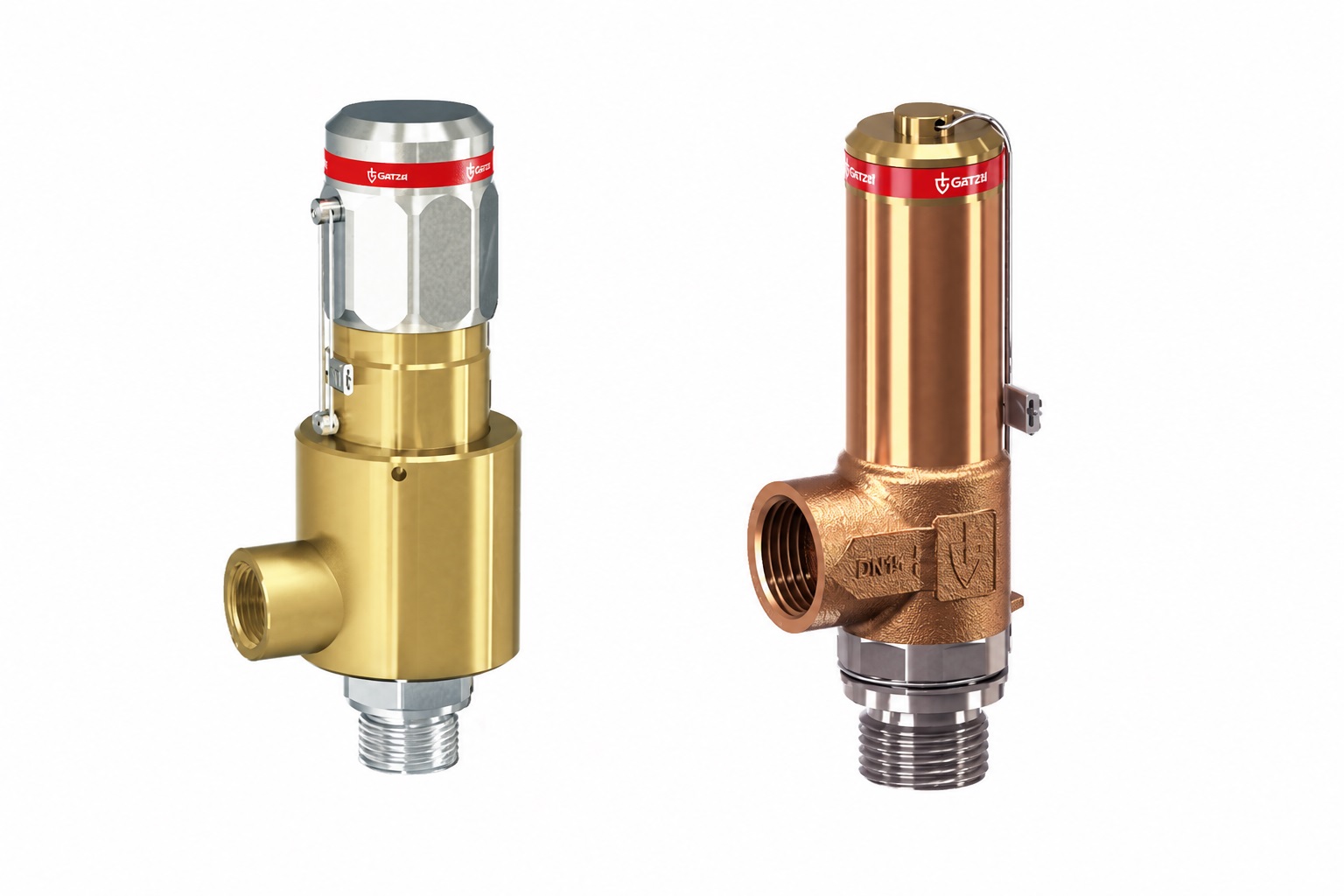

Per questo "valvola per ossigeno" non è un prodotto unico: dipende dal regime. Per ossigeno gassoso ad alta pressione serve la serie Goetze 492GOX, con parti in pressione in Monel e ottone e produzione oil-free. Per ossigeno liquido criogenico (LOX) servono le serie 2400 inox e 2480 gunmetal, con pulizia speciale DIN EN 12300. MCA fornisce entrambe le famiglie.
Indicaci stato dell'ossigeno (gassoso o liquido), pressione di taratura, temperatura, portata e connessione: verifichiamo materiali, pulizia e dimensionamento e proponiamo la valvola corretta con preventivo.
Negli altri gas tecnici il materiale si sceglie per compatibilità chimica e tenuta. Sull'ossigeno entra in gioco un meccanismo diverso: l'ossigeno non brucia, ma fa bruciare. In atmosfera ricca di O₂ la temperatura a cui un metallo può innescarsi scende sensibilmente. Quando un'apertura o uno shock di pressione comprime rapidamente il gas (compressione adiabatica), la temperatura locale sale moltissimo: se supera la soglia di ignizione del metallo, il materiale della valvola può letteralmente bruciare. È il fenomeno noto come oxygen burnout. La conseguenza progettuale: i materiali a contatto e il livello di pulizia non sono dettagli, sono il cuore della sicurezza.
Per le applicazioni di ossigeno gassoso in alta pressione, Goetze ha sviluppato la 492GOX (GOX = Gaseous OXygen) proprio per rispondere al rischio di oxygen burnout. Dati verificati dalla documentazione del produttore.
Scarico atmosferico, parti in Monel/ottone
Pressione: 50–420 bar Temperatura: −40 / +60 °C Parti in pressione: Monel e ottone Test: shock di pressione adiabatici 50–420 bar @ 60 °CSviluppata esclusivamente per ossigeno gassoso. Le parti in pressione in Monel e ottone prevengono l'oxygen burnout. Uscita filettata rotante regolabile anche dopo l'installazione, design compatto. Prodotta, pulita, assemblata e collaudata oil- e grease-free in clean room dedicata.
Richiedi la 492GOX

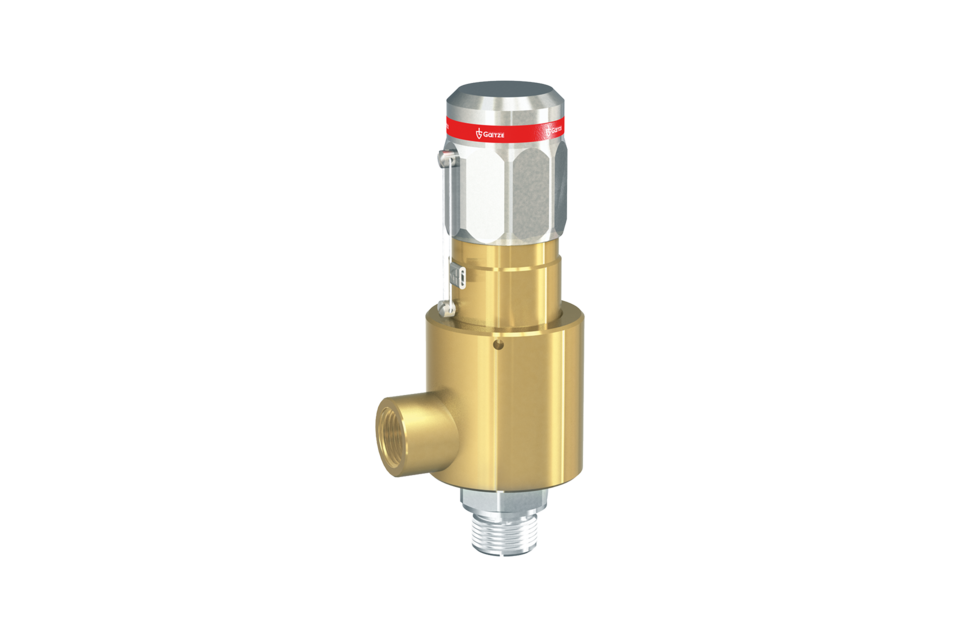

Il processo che rende la valvola idonea O₂
Ambiente: clean room a +20 mbar Aria: filtrata e climatizzata Processo: pulizia, montaggio, collaudo, imballo oil-free Personale: formato, procedure ricorrentiLa conformità ossigeno non è solo questione di materiali: l'assemblaggio avviene in clean room pressurizzata a 20 mbar con aria filtrata, così che né particelle né sporco penetrino. Pulizia, montaggio, test, imballo ed etichettatura sono tutti oil- e grease-free.
Richiedi dettagli processoL'ossigeno liquido è un caso doppio: è ossigeno (rischio burnout, requisito oil-free) ed è criogenico (materiali che restano tenaci a temperature molto basse). Le serie 2400 e 2480 rispondono a entrambe le esigenze. Dati verificati dal datasheet del produttore.

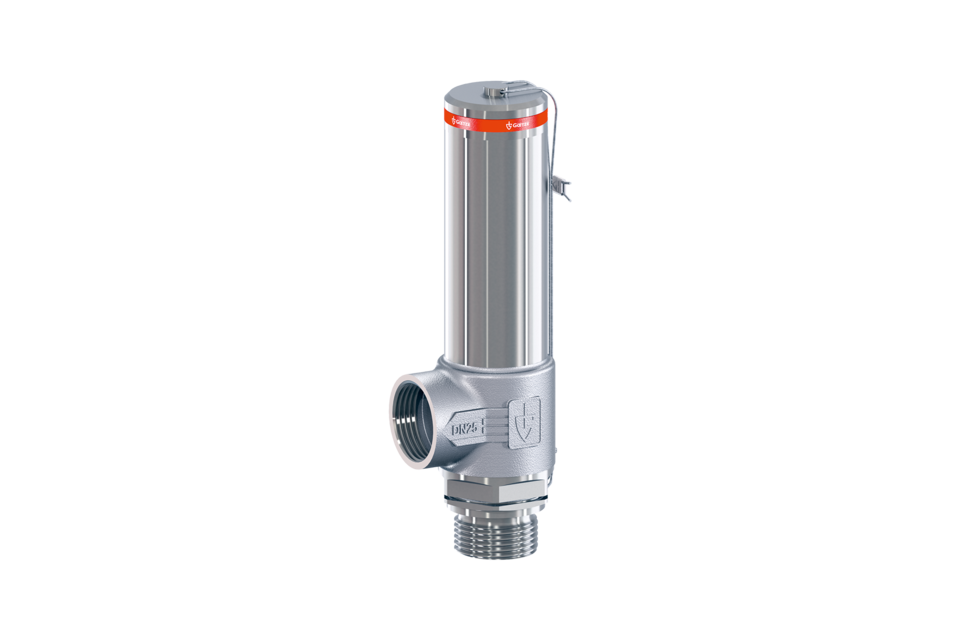

Acciaio inox, angolare, filettata
DN: ¼"–1½" Pressione: 0,2–70 bar Temperatura: −200 / +200 °C Materiali: inox 1.4404 / 1.4408, tenuta PTFEPer contenitori e tubazioni di stoccaggio e trasporto di ossigeno liquido (LOX) e altri gas liquefatti. Ogni valvola subisce la pulizia speciale oil- e grease-free secondo DIN EN 12300 che la rende idonea agli impianti ossigeno, ed è etichettata di conseguenza. Versione FDA per contatto con alimenti, conforme TPED/ADR-RID per il trasporto.
Richiedi la 2400

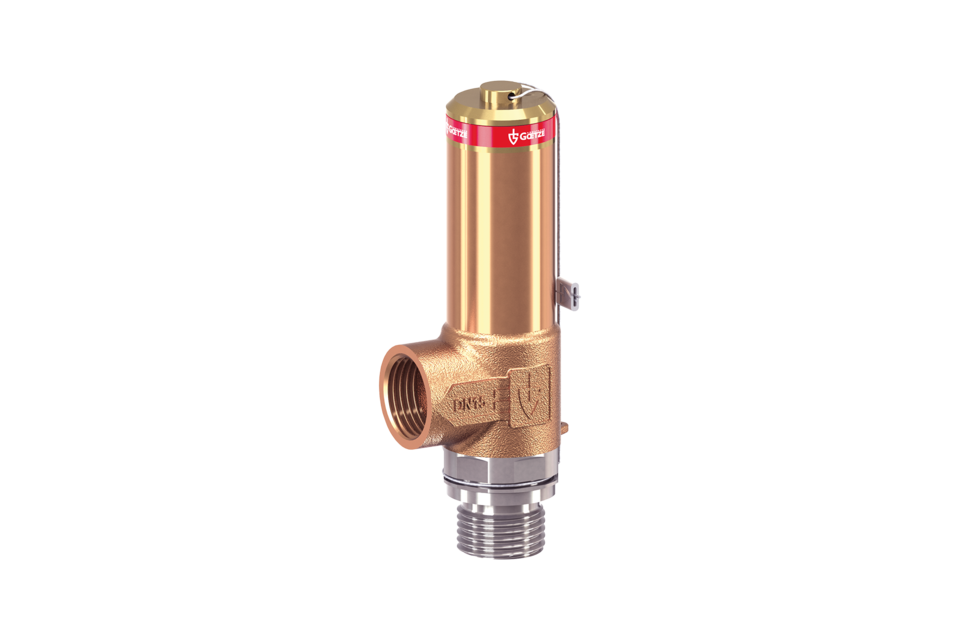

Gunmetal, angolare, filettata
DN: ¼"–1" Pressione: 0,2–70 bar Temperatura: −200 / +200 °C Prestazioni: identiche alla 2400 inoxVersione in gunmetal con funzione e prestazioni esattamente corrispondenti alla serie inox 2400. Progettata anch'essa per servizio ossigeno e conforme a DIN EN, ASTM, EIGA e CGA e alle specifiche dei produttori di gas. Stessa idoneità LOX della 2400.
Richiedi la 2480
Per l'ossigeno la prima domanda è lo stato fisico e il regime di pressione. Inviaci stato (gassoso/liquido), pressione di taratura, temperatura, portata e connessione: verifichiamo materiali, idoneità oil-free e dimensionamento e proponiamo la valvola corretta con preventivo.
Anche con i materiali corretti, una contaminazione da olio o grasso può vanificare tutta la sicurezza. Oli e grassi sono combustibili: in atmosfera arricchita di ossigeno e in presenza di calore o di uno shock di pressione possono innescarsi e propagare la combustione ai materiali della valvola. Per questo le valvole per ossigeno Goetze attraversano un processo dedicato in cui pulizia, montaggio, collaudo, imballo ed etichettatura sono tutti privi di olio e grasso. È un requisito di sistema, non solo del componente: anche tubazioni, raccordi e accessori a contatto con l'ossigeno devono rispettare lo stesso standard.
| Regime ossigeno | Serie | Materiali / pulizia chiave | Tipico impiego |
|---|---|---|---|
| Gassoso, alta pressione (50–420 bar) | 492GOX | Monel + ottone, oil-free clean room | Produzione gas tecnici e medicali, compressori O₂, impianti |
| Liquido criogenico (LOX, ≈ −183 °C) | 2400 inox | Inox 1.4404/1.4408, oil-free DIN EN 12300 | Stoccaggio e trasporto ossigeno liquido |
| Liquido criogenico (LOX) | 2480 gunmetal | Gunmetal, idoneità O₂, oil-free | Stoccaggio LOX dove serve il gunmetal |
Per il dettaglio criogenico completo (azoto, argon, LNG oltre al LOX) vedi la pagina valvola di sicurezza criogenica.
Approfondisci gli altri gas, il regime criogenico o il dimensionamento nel cluster MCA.
L'ossigeno ad alta pressione, in presenza di shock di pressione adiabatici, può portare i materiali metallici oltre la loro temperatura di ignizione, abbassata dall'ossigeno stesso: questo può causare l'oxygen burnout, la combustione del metallo, con incendi catastrofici. Servono materiali compatibili, assenza totale di olio e grasso e una valvola progettata e testata per il servizio ossigeno.
Nella serie 492GOX le parti in pressione sono realizzate in materiali sicuri per l'ossigeno come Monel e ottone, scelti specificamente per prevenire l'oxygen burnout alle alte pressioni. La valvola è inoltre prodotta, pulita, assemblata e collaudata priva di olio e grasso in clean room dedicata.
La serie 492GOX copre un campo di pressione 50–420 bar con temperatura −40/+60 °C ed è stata esplicitamente testata e approvata per l'ossigeno con shock di pressione adiabatici nel campo 50–420 bar a 60 °C. È a scarico atmosferico con uscita filettata rotante regolabile anche dopo l'installazione.
Per l'ossigeno liquido criogenico si usano le serie 2400 (acciaio inox 1.4404/1.4408) e 2480 (gunmetal), campo −200/+200 °C, 0,2–70 bar, con pulizia speciale oil- e grease-free secondo DIN EN 12300 che le rende idonee al servizio ossigeno. Coprono contenitori e tubazioni per lo stoccaggio e il trasporto di LOX. Vedi anche la pagina criogenica.
Oli e grassi sono combustibili: in atmosfera arricchita di ossigeno e in presenza di calore o di uno shock di pressione possono innescarsi e propagare la combustione ai materiali della valvola. Per questo le valvole per ossigeno vengono pulite, assemblate, collaudate e imballate con processo oil- e grease-free dedicato, e lo stesso standard va esteso a tubazioni e accessori a contatto.
MCA Strumentazione Industriale fornisce valvole di sicurezza per ossigeno Goetze in tutta Italia — serie 492GOX per ossigeno gassoso ad alta pressione e serie 2400/2480 per ossigeno liquido criogenico — con verifica dei materiali compatibili, dell'idoneità oil-free e del dimensionamento secondo EN ISO 4126-1, e supporto normativo PED e DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
