Riduttori di pressione sanitari per pharma, food e biotech
Soluzioni MCA per linee di processo sanitario: vapore pulito, WFI, gas pharma, fluidi alimentari e cosmetici. Costruzione in AISI 316L, attacchi tri-clamp ASME BPE, diaframmi FDA / USP Class VI, geometria crevice-free e drainable, conformità a 3-A, PED, CE, ATEX.
L'industria farmaceutica, biotecnologica, alimentare e cosmetica richiede componenti progettati specificamente per garantire cleanability, sterilità, validazione e tracciabilità. I riduttori di pressione standard industriali, anche in inox, non sono adatti: hanno geometrie con interstizi che trattengono prodotto, finiture superficiali insufficienti, materiali non certificati per contatto alimentare o farmaceutico, attacchi filettati che non permettono ispezione periodica.
I riduttori sanitari sono una categoria a sé stante: corpo, stelo, plug e diaframma in AISI 316L con basso contenuto di ferrite per resistere ai sanitizzanti aggressivi, finitura interna elettrolucidata fino a 15 microinch Ra per evitare adesione di prodotto, attacchi tri-clamp ASME BPE per smontaggio rapido in fase di validazione, geometria fully drainable per consentire i cicli CIP (Clean in Place) e SIP (Steam in Place) senza disinstallare la valvola dalla linea.
MCA fornisce esecuzioni sanitarie dedicate, complementari alla nostra gamma standard Berluto e Goetze (industriale), per coprire l'intero spettro applicativo dell'industria pharma, biotech, food e cosmetica italiana. Configurazioni con lock-open per CIP/SIP, materiali alternativi per chimica aggressiva (Hastelloy C-276, AL-6XN), certificazioni complete incluso 3-A approved, USP Class VI, FDA 21 CFR 177.
→ Cerchi un back pressure regulator? Per il controllo della pressione del processo (loop WFI, TFF, blanketing relief, pump push-through) la valvola corretta non è il riduttore PRV ma il back pressure regulator (BPR) sanitario dome-loaded — pagina dedicata con tecnologia multi-orifizio e turndown ratio fino a 100 milioni a 1.
Il punto in 30 secondi
I riduttori di pressione sanitari fornibili da MCA per applicazioni pharma, biotech, food e cosmetica coprono l'intero spettro: Model PRV self-contained per liquidi e gas farmaceutici (max ingresso 12 bar, uscita 0,15-10 bar), Model CS per clean steam (max ingresso 10 bar, uscita 0,7-5 bar), regolatori spring-operated alta capacità per gas pharma e steam process (fino a 51 bar), blanketing valves per inertizzazione di tank reactor con tolleranze strette, sanitary control valves con attuatore pneumatico per dosaggio. Tutti in AISI 316L con controlled ferrite, attacchi tri-clamp ASME BPE, finitura SF1 standard fino a SF4 elettrolucidato, diaframmi FDA / USP Class VI, opzione lock-open per cicli CIP fino a 50 psig (3,4 bar) e SIP fino a 20 psig (1,4 bar), 3-A approved sui modelli compatibili. Inviaci la specifica e ti rispondiamo con la configurazione corretta.
I quattro requisiti distintivi dei riduttori sanitari
Cosa rende un riduttore "sanitario" rispetto a un riduttore industriale? Quattro caratteristiche tecniche che lo collocano in una categoria di mercato dedicata.
Materiali certificati food/pharma grade
Corpo, stelo, plug, diaframma in AISI 316L con basso contenuto di ferrite (controlled ferrite < 3% standard, opzionale 1%). La struttura austenitica controllata garantisce passivazione completa, resistenza ai sanitizzanti aggressivi (acido peracetico, soda caustica, perossido, vapore). Le tenute interne sono in materiali FDA 21 CFR 177 e USP Class VI (Buna, EPDM, FKM, Kalrez FFKM, PTFE TFM 1600). Per chimica aggressiva sono disponibili Hastelloy C-276 e AL-6XN.
Surface finish lucidata e elettrolucidata
La superficie interna a contatto col fluido è lucidata meccanicamente con rugosità Ra ≤ 0,8 µm (32 microinch) per SF1, oppure elettrolucidata con Ra ≤ 0,4 µm (15 microinch) per SF4. La finitura ridotta impedisce l'adesione di proteine, lipidi, batteri sulla superficie e facilita il distacco durante la pulizia. È un requisito non negoziabile per applicazioni biopharma e per le linee dove il prodotto rimane a contatto con la valvola per periodi prolungati.
Attacchi tri-clamp ASME BPE
Attacchi tri-clamp (sanitary clamp) secondo ASME BPE per tutti i diametri standard, da 1/2" a 3" (DN 15 - DN 80), con disponibilità anche di tube weld ends e DIN 11866-A o B (ISO) per il mercato europeo. L'attacco tri-clamp permette smontaggio rapido per validazione e ispezione periodica senza taglio della linea. Le ferrule sono lavorate a tolleranza stretta per accoppiamento perfetto con la guarnizione, geometria interna identica all'ID del tubing.
Geometria drainable e crevice-free
Il corpo è progettato per essere completamente drenabile in installazione orizzontale o verticale in ogni orientamento, senza punti di ristagno (dead leg). Le superfici interne sono crevice-free, ovvero senza interstizi, sotto-squadri, scanalature dove il prodotto possa accumularsi. Tutte le saldature interne sono lisce e raccordate. Questa geometria è essenziale per la validazione dei cicli CIP/SIP e per evitare ristagni che favorirebbero crescita batterica.
Lo standard ASME BPE: cosa significa in pratica
📏 Surface finish secondo ASME BPE
ASME BPE (Bioprocessing Equipment) è lo standard americano di riferimento per le attrezzature di bioprocessing farmaceutico, oggi adottato come riferimento globale anche in Europa. Definisce diversi gradi di finitura superficiale interna che vengono richiamati nelle specifiche di progetto.
Configurazioni e modelli disponibili
La gamma di riduttori sanitari fornibili da MCA copre tutti i fluidi e i range di pressione tipici dell'industria pharma, biotech, food. La scelta del modello dipende dal fluido (liquido o gas), dalla pressione di esercizio, dalla portata, dalle certificazioni richieste, dalla necessità di lock-open per CIP/SIP.
| Tipologia | Pressione ingresso max | Pressione uscita | Servizio tipo | Caratteristica chiave |
|---|---|---|---|---|
| Riduttore self-contained PRV pharma | 12 bar (175 psig) | 0,15 - 10 bar | Liquidi e gas pharma | Lock-open CIP/SIP, 3-A approved |
| Riduttore clean steam (vapore pulito) | 10 bar (150 psig) | 0,7 - 5 bar | Vapore pulito SIP | 316L lavorato + fuso, alta T |
| Riduttore alta capacità per gas/liquidi | 51 bar (750 psig) | variabile | Gas pharma alta capacità, liquidi | Spring-operated flow-to-open, balancing piston |
| Riduttore small / mid capacity inox | 10-12 bar | 0,1 - 8 bar | Linee secondarie, dosaggio | Compatto, integrabile in skid |
| Blanketing valve sanitario | bassa pressione | millibar - 0,5 bar | Inertizzazione tank reattori | Tolleranza stretta su setpoint, vedi DRV 740/840 |
| Sanitary control valve pneumatica | 4 bar (60 psig) | throttling 0-100% | Modulazione, dosaggio, on/off steam | Attuatore fail-open / fail-closed, rangeability 30:1 |
| Back pressure regulator | controllo pressione monte | Loop WFI, TFF, blanketing relief | Vedi pagina BPR sanitari | |
🔄 PRV o BPR: come scegliere
I riduttori di pressione (PRV) di questa pagina mantengono costante la pressione a valle: sono la scelta per alimentare un'utenza pharma con pressione controllata (clean steam su autoclave, gas su bioreattore, WFI su singolo punto d'uso).
I back pressure regulator (BPR) sanitari mantengono costante la pressione a monte: sono la scelta per controllare il processo nel punto critico (loop WFI distribution, transmembrane pressure su TFF, contropressione mandata pompa, blanketing relief).
Molti impianti pharma hanno entrambi. Per la tecnologia BPR dome-loaded multi-orifizio (la scelta moderna per applicazioni biopharma critiche), turndown ratio fino a 100 milioni a 1 e Cv da 1E-7 a 36 → vai alla pagina dedicata: Back pressure regulator sanitari →
Applicazioni tipiche del settore pharma, biotech, food
Le applicazioni che seguono coprono il 90% dei progetti che incontriamo nel settore italiano. La maggior parte sono installazioni in skid prefabbricati, impianti turnkey biopharma, linee di processo food-grade, sistemi WFI distribution.

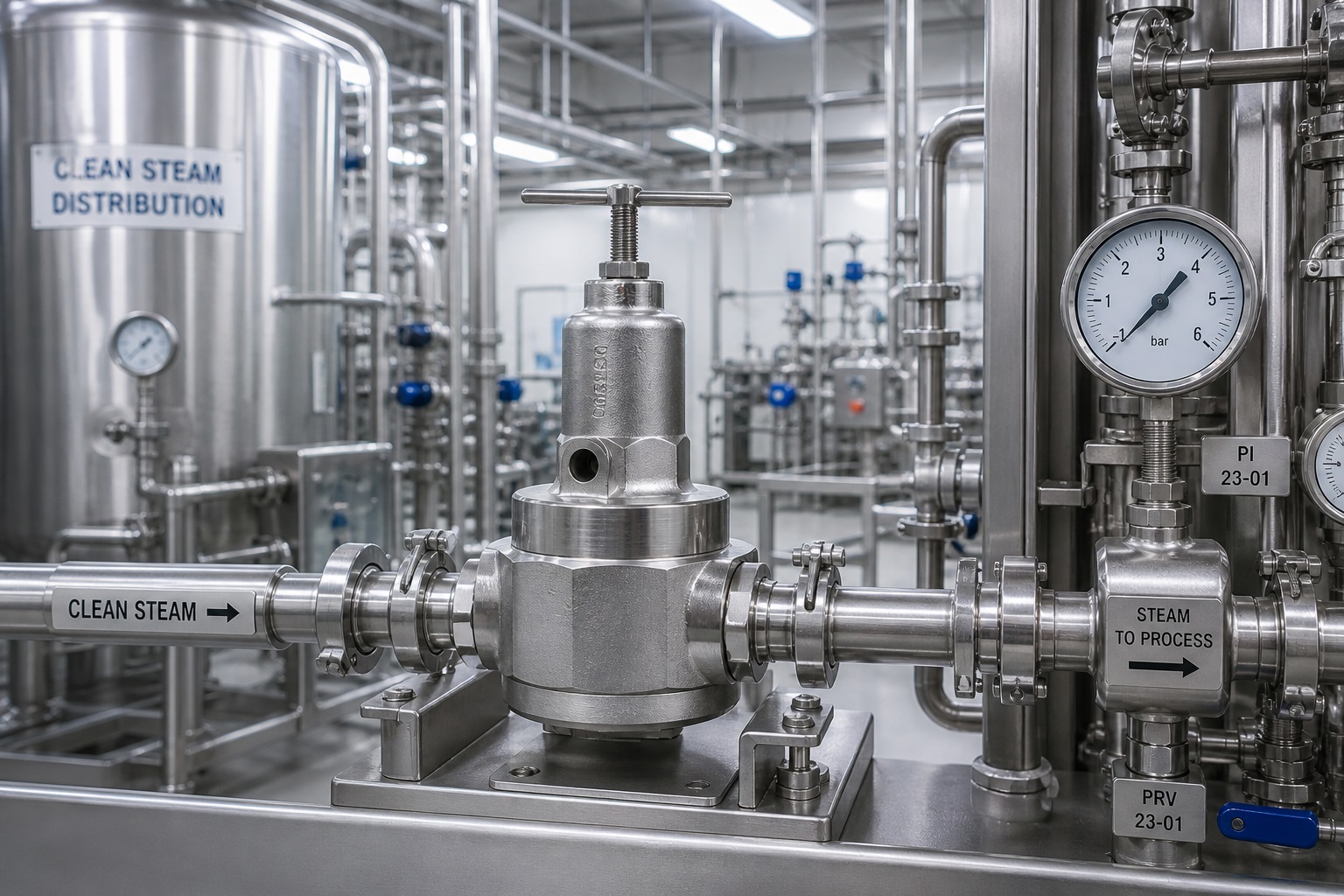

Vapore pulito per SIP
Il vapore pulito (clean steam o pure steam) è generato da WFI o acqua osmotizzata trattata, senza additivi chimici industriali. Viene usato per la sterilizzazione in linea (SIP) di tubazioni, serbatoi, scambiatori, filtri. La riduzione di pressione su clean steam richiede materiali AISI 316L lavorato e fuso, tenute resistenti a 175°C, finitura SF4. Il riduttore deve garantire stabilità durante il riscaldamento e raffreddamento ciclici. Esecuzioni con lock-open semplificano i cicli SIP.

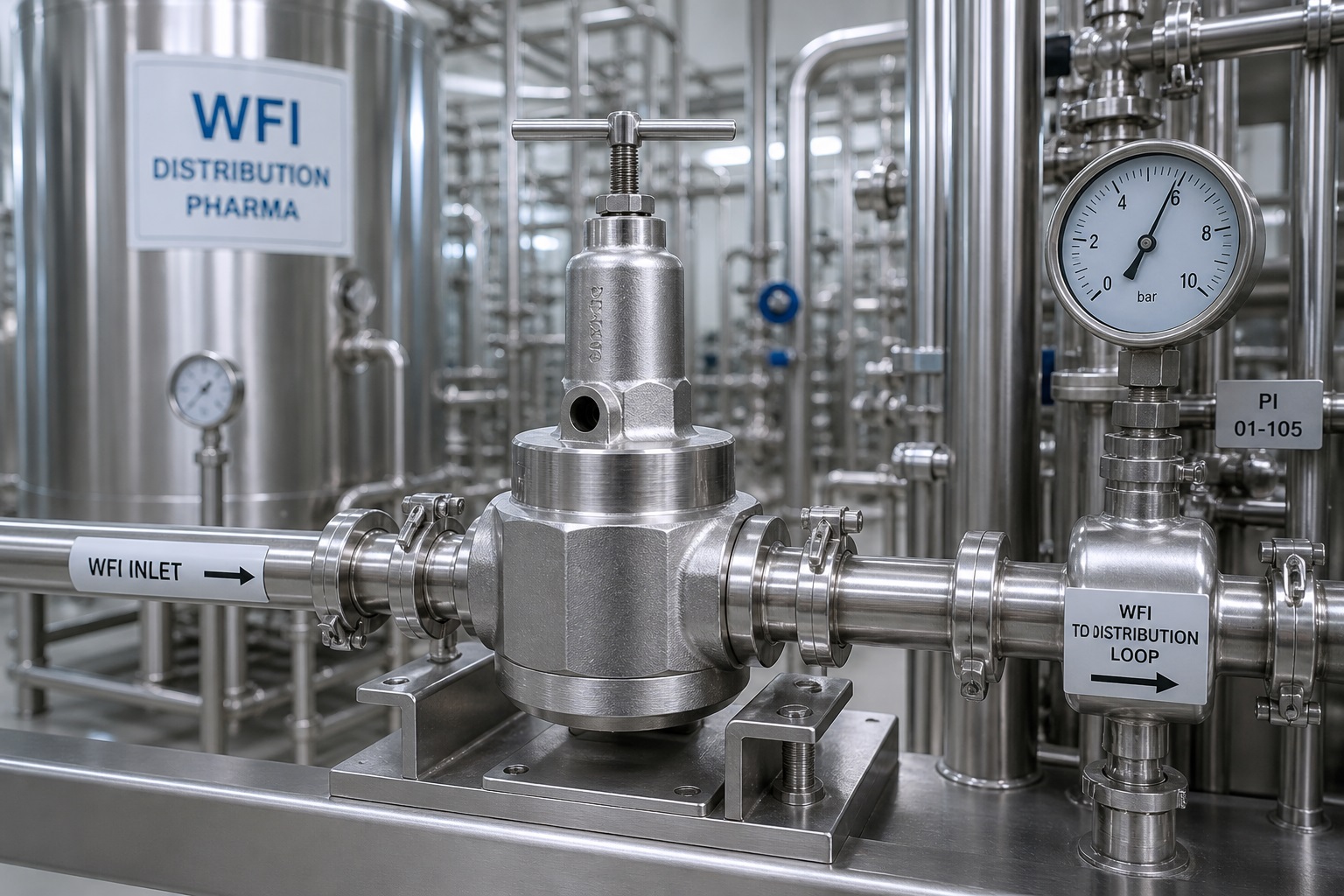

Loop di distribuzione WFI
Le linee di acqua per iniezione (Water for Injection, WFI) e acqua purificata (Purified Water, PW) sono il cuore di ogni impianto pharma. La pressione del loop di distribuzione va mantenuta costante per garantire flusso a tutti i punti d'uso (POU). Per il controllo della pressione del loop si usano spesso back pressure regulator (vedi pagina dedicata); per i singoli POU possono essere usati riduttori sanitari standard. Materiali AISI 316L elettrolucidato SF4, geometria fully drainable, attacchi tri-clamp.

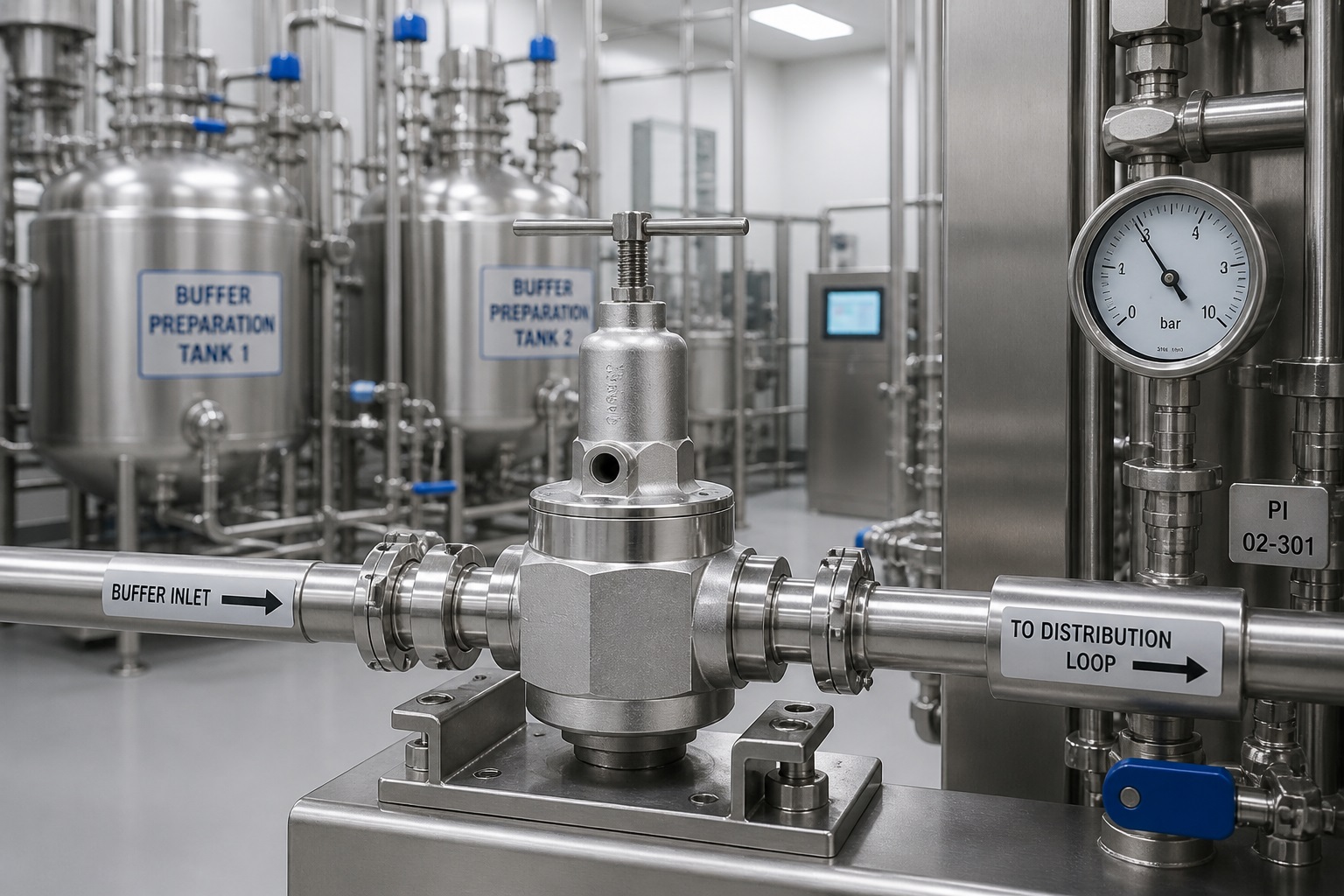

Buffer e solventi farmaceutici
I buffer (soluzioni tampone) sono utilizzati in cromatografia, filtrazione, fermentazione, formulazione finale. Possono essere ad alta molarità o contenere solventi organici aggressivi che richiedono materiali alternativi (Hastelloy C-276 per acidi forti, alcoli concentrati, fluoruri). I riduttori sanitari per buffer hanno tipicamente pressione di esercizio 1-3 bar, attacchi tri-clamp, lock-open per CIP. Per il dosaggio preciso si usano sanitary control valves con attuatore pneumatico.

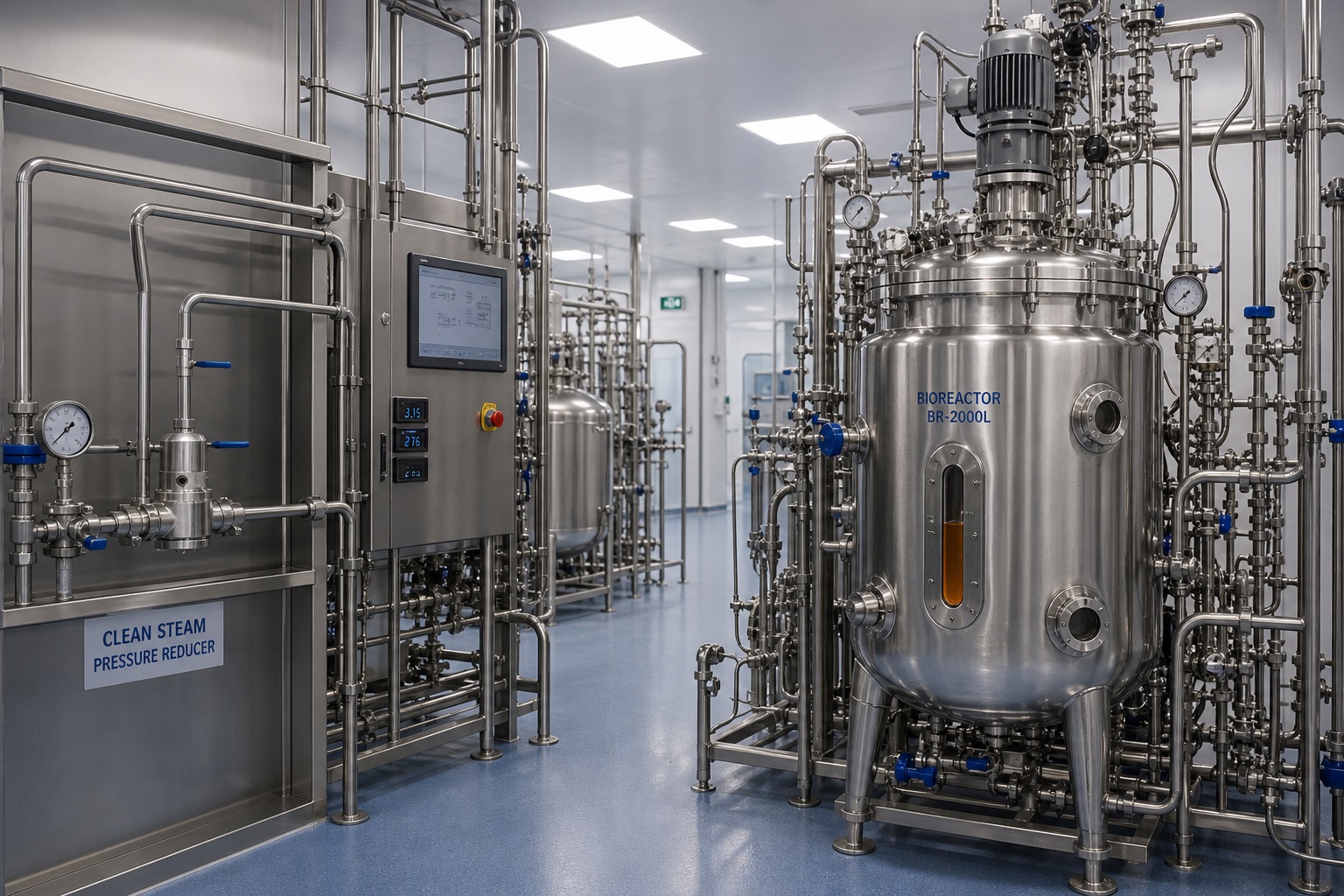

Bioreattori e fermentatori
I bioreattori per produzione biopharma (anticorpi monoclonali, vaccini, terapie cellulari) richiedono controllo della pressione di esercizio nel tank (pressione blanketing) e gestione dei gas tecnici (O₂, CO₂, aria sterile, azoto). I riduttori per gas pharma garantiscono pressione di alimentazione costante alle utenze del bioreattore. Materiali AISI 316L SF4, finitura ASME BPE, certificazioni USP Class VI sui materiali a contatto con i gas che entreranno in soluzione.

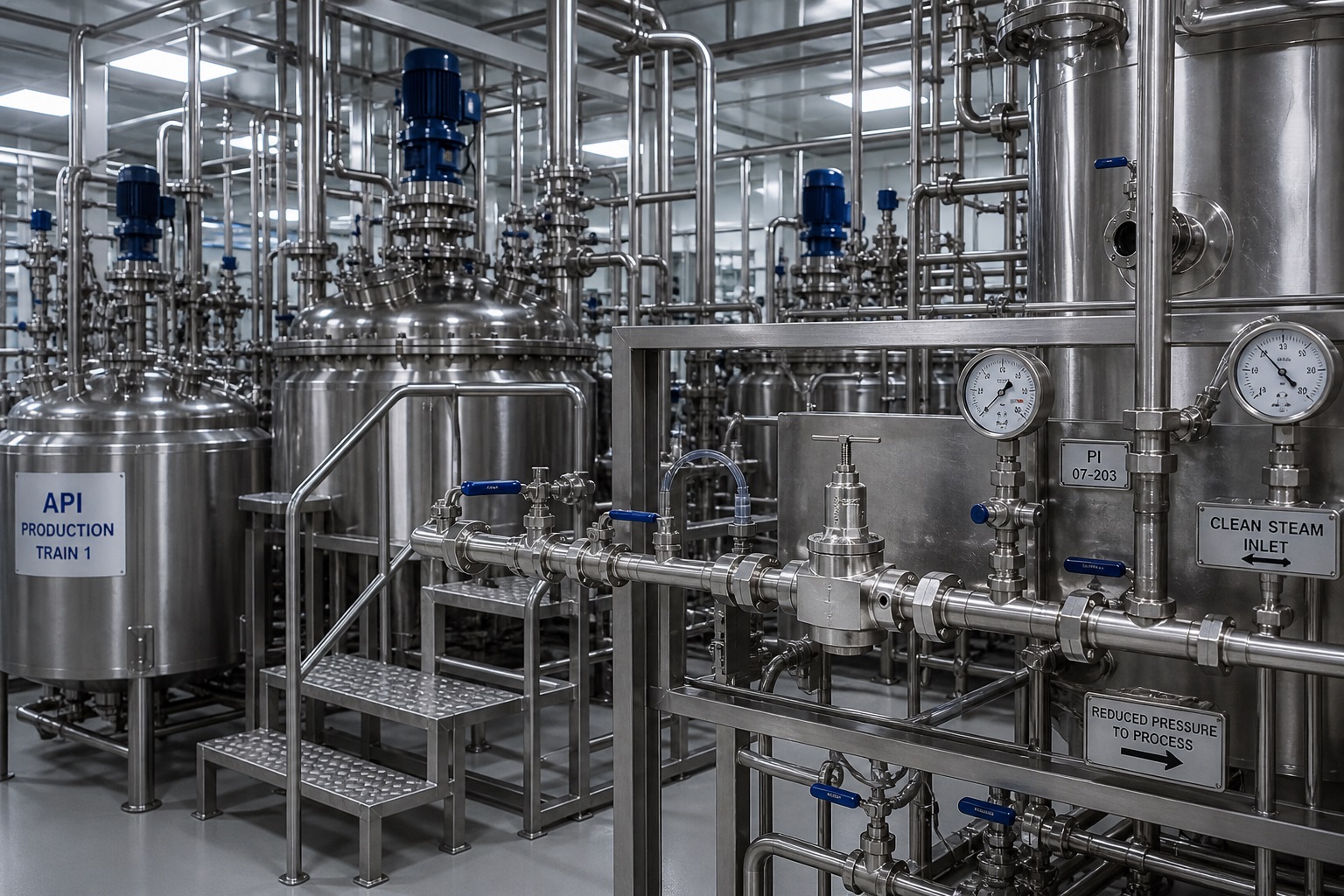

Active Pharmaceutical Ingredients (API)
La produzione di API (principi attivi farmaceutici) è chimica industriale severa: reattori a alta T e P, solventi aggressivi, fluidi multifase, talvolta criogenia. I riduttori vanno scelti su misura: spesso serve esecuzione sanitaria per le ultime fasi del processo (formulazione, cristallizzazione, filtrazione finale) e industriali pharma-grade per le fasi a monte. Materiali Hastelloy C-276 frequenti per gli step più aggressivi.

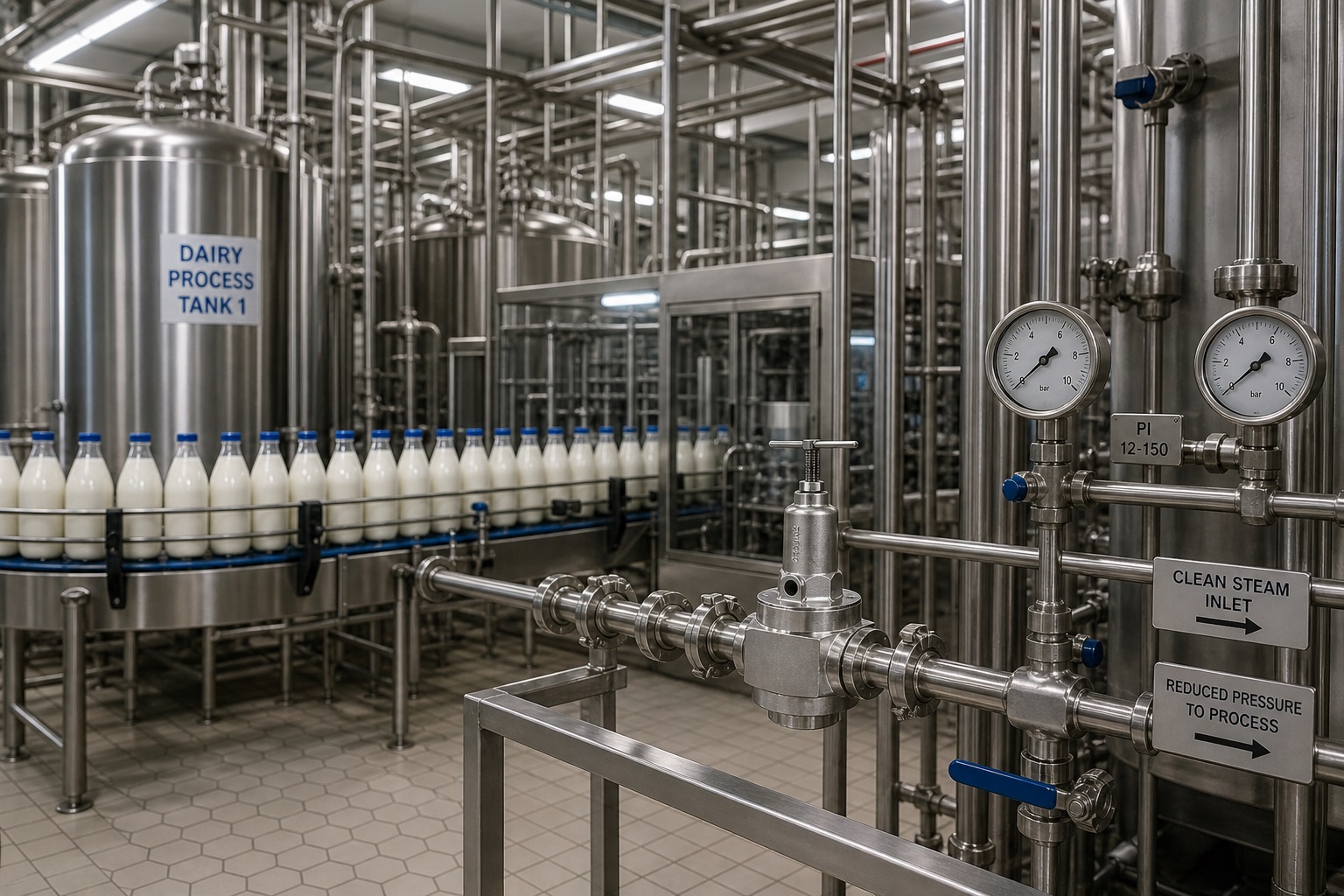

Industria alimentare e dairy
Linee di latte, yogurt, formaggi, birra, succhi, sciroppi: tutte applicazioni dove il riduttore deve essere certificato 3-A approved (standard americano food/dairy) e/o conforme a EC 1935/2004 (regolamento europeo materiali a contatto alimenti). Geometria crevice-free e drainable per i cicli CIP frequenti, materiali AISI 316L SF1 standard, attacchi tri-clamp. Pressioni di esercizio tipicamente 1-6 bar.

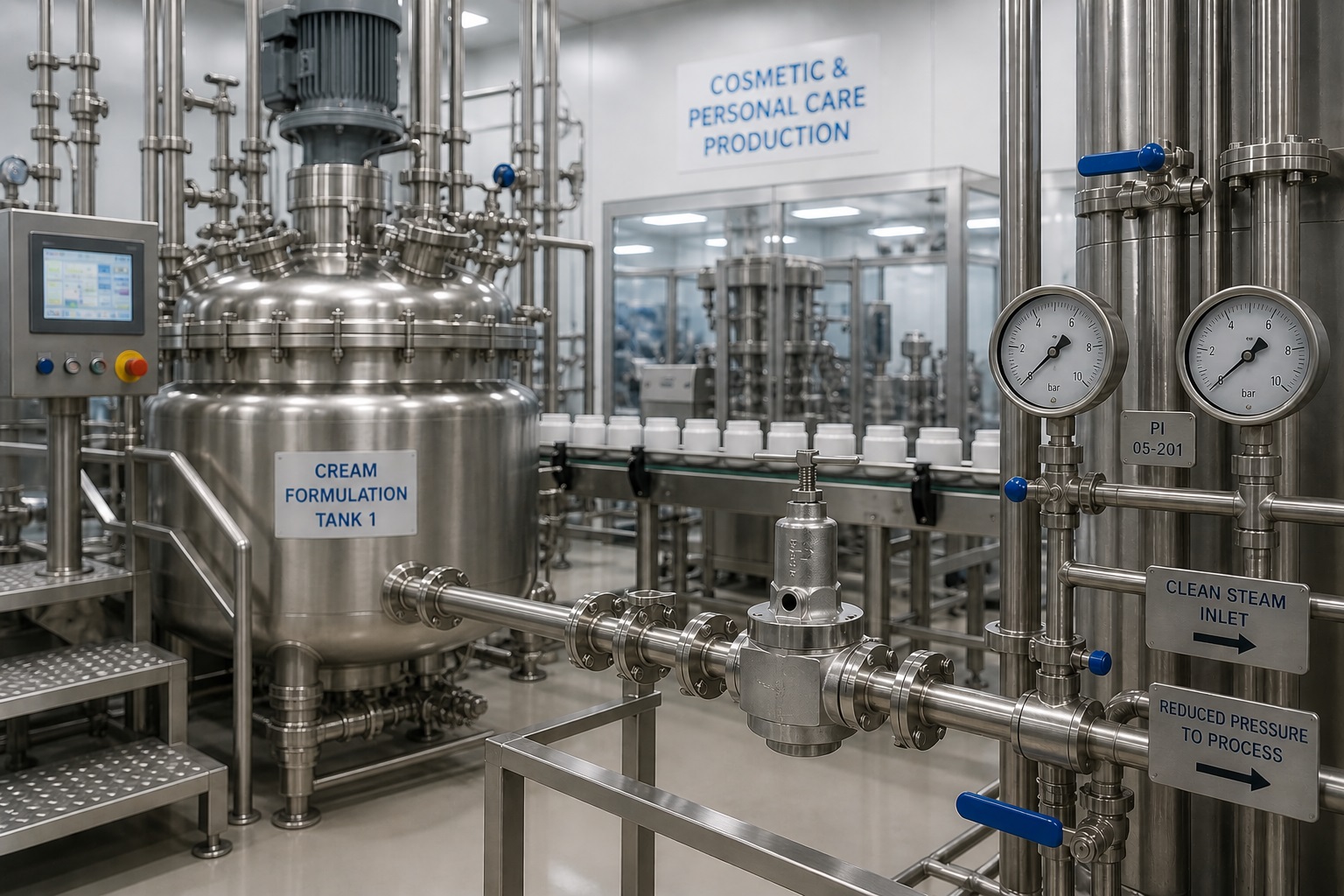

Cosmetica e personal care
La cosmetica condivide molte caratteristiche del pharma: serbatoi di stoccaggio inertizzati, mixing aseptic, riempimento sterile per prodotti dermo-farmaceutici. I riduttori sanitari servono su linee di stoccaggio principi attivi, distribuzione fragranze, dosaggio coloranti. Materiali AISI 316L SF1 minimo, conformità EC 1223/2009 (regolamento cosmetici UE) sui materiali a contatto. Versioni con tenute compatibili con oli essenziali e solventi.

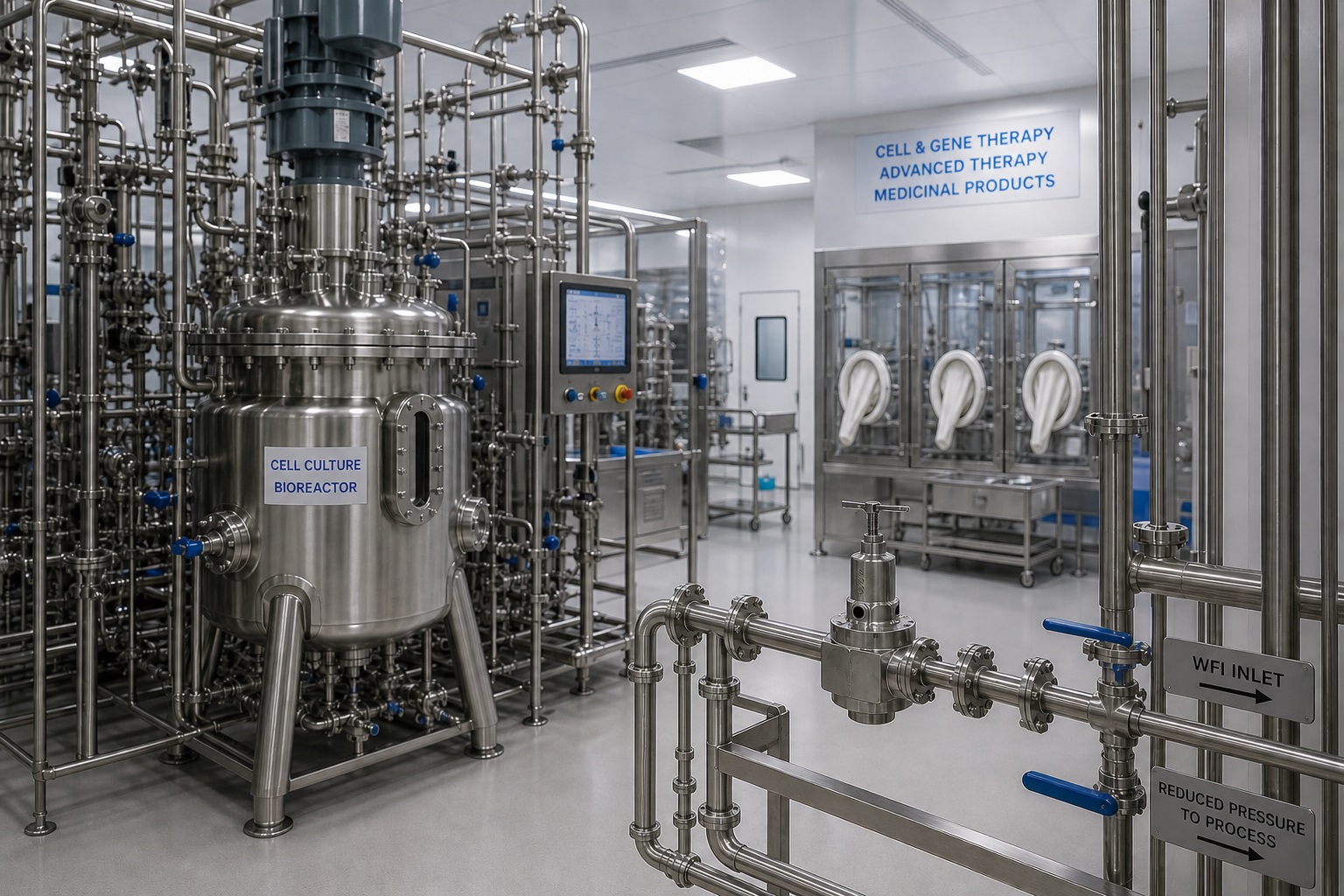

Cell & gene therapy / ATMP
Le advanced therapy medicinal products (ATMP) sono il segmento più giovane e in crescita del biopharma: terapie cellulari, geniche, mRNA, CAR-T. Richiedono i livelli più stringenti di sterilità e aseptic processing. Spesso si va su SF4 elettrolucidato standard, talvolta finiture custom oltre ASME BPE, USP Class VI obbligatorio, single-use technology dove possibile. MCA fornisce esecuzioni dedicate su specifica per integratori di sistema biopharma.
Certificazioni e standard di riferimento
Le esecuzioni sanitarie fornite da MCA coprono tutte le certificazioni richieste dalle applicazioni pharma, biotech, food. Per ogni progetto forniamo il pacchetto documentale completo richiesto dall'audit di qualità del cliente.
Caratteristiche distintive: cosa fornisce MCA
Cinque punti chiave delle esecuzioni sanitarie MCA
Specifiche tecniche di riferimento
| Parametro | Valore standard |
|---|---|
| Range pressione ingresso | Da 1 bar (15 psig) a 51 bar (750 psig) secondo modello |
| Range pressione uscita | Da 0,15 bar (2 psig) a 10 bar (150 psig) tipico |
| Range temperatura operativa | Da -17°C (full vacuum) a +186°C standard, fino a +232°C esecuzioni speciali |
| Materiali corpo standard | AISI 316L (1.4404) lavorato + 1.4408 / CF8M / CF3M fuso, controlled ferrite < 3% |
| Materiali corpo alta gamma | Hastelloy C-276, AL-6XN, titanio su richiesta |
| Diaframmi | EPDM, Buna, FKM, Kalrez FFKM, TFM 1600 — tutti FDA / USP Class VI |
| Surface finish | SF1 (20 µin Ra) standard, SF4 (15 µin Ra elettrolucidato) opzionale, SF5 disponibile |
| Connessioni | Tri-clamp ASME BPE 1/2" - 3" (DN 15 - DN 80), tube weld ends, DIN 11866-A o B |
| Lock-open CIP | Fino a 50 psig (3,4 bar) di sovrapressione |
| Lock-open SIP | Fino a 20 psig (1,4 bar) di sovrapressione |
| Rangeability | 30:1 (sanitary control valves) |
| Lead time tipici | 4-8 settimane standard, 8-12 settimane esecuzioni speciali |
⚠️ Errori frequenti nella specifica di riduttori sanitari
Specificare "inox" senza precisare il grado: AISI 304 non è ammesso in pharma (contenuto di nichel insufficiente, sensibile ai cloruri). Serve sempre AISI 316L con dichiarazione di controlled ferrite. Chiedere certificato 3.1 EN 10204 dei materiali del corpo, stelo, plug e diaframma.
Confondere SF1 con SF4: SF1 è 20 µin Ra meccanico, SF4 è 15 µin Ra elettrolucidato. Differenza tecnica e di costo significativa. SF4 è obbligatorio per aseptic / sterile processing; SF1 va bene per molte applicazioni biopharma di routine. Specificare sempre il livello richiesto in coerenza con le specifiche di processo.
Sottostimare la corrosione da sanitizzanti: i cicli CIP usano soda caustica al 5%, acido peracetico, perossido al 35%. Sono fluidi molto aggressivi che attaccano il 304 e a volte il 316L con ferrite alta. Chiedere conferma di compatibilità materiali ai costruttori prima di ordinare.
Non specificare il lock-open quando serve: se la linea fa CIP/SIP regolari, il lock-open evita di smontare il riduttore ad ogni ciclo. Costo aggiuntivo modesto, beneficio operativo enorme. Richiederlo sempre per linee di processo principali.
Trascurare la classe USP dei polimeri: FDA approved non significa USP Class VI. Sono due livelli di certificazione diversi: FDA per food contact, USP Class VI per pharma in-vivo. Per linee biopharma serve sempre USP Class VI esplicito sui diaframmi e tenute.
Hai un'applicazione pharma, biotech o food da specificare?
Inviaci la specifica completa: fluido di processo (vapore pulito, WFI, buffer, gas pharma, prodotto alimentare), pressione ingresso e uscita richieste, portata, temperatura, attacchi linea (tri-clamp size, tube weld, DIN 11866), surface finish (SF1, SF4, custom), diaframma richiesto (EPDM, Kalrez, USP Class VI), certificazioni richieste (ASME BPE, 3-A, ATEX, SIL), eventuale lock-open CIP/SIP. Ti rispondiamo con la configurazione corretta, scheda tecnica, package documentale standard, lead time e quotazione. Per progetti pharma turnkey gestiamo tutto il fascicolo documentale e la consegna coordinata.
Esplora il cluster riduttori di pressione
Tutte le pagine del cluster MCA sui riduttori di pressione, organizzate per tipologia di contenuto.
📦 Prodotti
🛠️ Applicazioni
- Acqua di mare e navale
- Idrogeno H₂
- Criogenia e LNG
- Pharma, food & biotech (sei qui)
- Aria compressa industriale
- Vapore impianti industriali
- Acqua potabile ed edifici
Domande frequenti
Cosa significa "riduttore di pressione sanitario"?
Un riduttore di pressione sanitario è una valvola di riduzione progettata e costruita secondo gli standard di igiene e cleanability richiesti dall'industria farmaceutica, biotecnologica e alimentare. Differisce dal riduttore industriale standard per: materiali (corpo, stelo, plug, diaframma in AISI 316L con basso contenuto di ferrite), finitura superficiale interna lucidata o elettrolucidata, attacchi tri-clamp ASME BPE per smontaggio rapido, geometria interna crevice-free e drainable per consentire CIP / SIP, diaframmi e tenute in materiali approvati FDA o USP Class VI.
Cos'è ASME BPE e perché è importante?
ASME BPE (Bioprocessing Equipment) è lo standard americano di riferimento per le attrezzature destinate al bioprocessing farmaceutico. Definisce requisiti di materiali (AISI 316L con basso contenuto di ferrite), finitura superficiale (SF1 a 20 microinch Ra mechanical, SF4 a 15 microinch Ra electropolished, fino a SF5), geometria delle saldature, controllo della contaminazione superficiale, marcatura traceability. Per riduttori di pressione installati in linee biopharma il rispetto di ASME BPE è quasi sempre obbligatorio. La conformità è dichiarata dal costruttore con certificato di prodotto.
Cos'è la funzione lock-open per CIP / SIP?
La funzione lock-open è un meccanismo che permette di forzare il riduttore in posizione completamente aperta durante i cicli di pulizia (CIP - Clean in Place) o sterilizzazione (SIP - Steam in Place). In condizioni normali il riduttore lavora in modulazione mantenendo la pressione di setpoint a valle; durante CIP / SIP la valvola va aperta totalmente per permettere il passaggio della soluzione di lavaggio o del vapore di sterilizzazione senza laminazione. Il lock-open consente di farlo senza smontare la valvola dalla linea. Tipicamente il lock-open è valido per CIP fino a 3,4 bar (50 psig) e SIP fino a 1,4 bar (20 psig) di sovrapressione.
Quali materiali e tenute sono usate?
Per le esecuzioni sanitarie standard: corpo, stelo, plug e diaframma in AISI 316L con basso contenuto di ferrite (controlled ferrite < 3% standard, opzionale 1%) per garantire passivazione e resistenza ai sanitizzanti aggressivi. Diaframmi in materiali FDA approved (es. EPDM, PTFE rinforzato) o USP Class VI (es. EPDM, Kalrez FFKM, Buna). Tenute in PTFE certificato FDA 21 CFR 177. Per applicazioni più severe sono disponibili materiali alternativi come Hastelloy C-276 (chimica aggressiva), AL-6XN (alta resistenza a corrosione).
Vanno bene per il vapore pulito (clean steam)?
Sì, esistono esecuzioni dedicate per clean steam (vapore pulito) e pure steam (vapore puro), entrambi fluidi tipici delle applicazioni biopharma. Il vapore pulito si differenzia dal vapore industriale perché generato a partire da acqua trattata (RO o WFI) priva di additivi chimici come ammine. Per i riduttori sanitari su clean steam servono materiali AISI 316L lavorato e fuso, tenute resistenti a 175°C+, surface finish ASME BPE SF4. Pressioni di ingresso tipiche fino a 10 bar, uscita regolabile da 0,7 a 5 bar a seconda dell'utenza.
Sono adatti per WFI (Water for Injection)?
Sì. Le linee WFI richiedono materiali AISI 316L elettrolucidato per evitare rilascio di metalli nell'acqua, geometria fully drainable per evitare ristagni che favoriscono crescita batterica, attacchi tri-clamp per ispezione e validazione periodica. I riduttori per WFI possono essere usati per gestire la pressione del loop di distribuzione e per i punti d'uso (POU). Per il controllo continuo della pressione del loop spesso si preferiscono back pressure regulator dedicati: vedi la nostra pagina sui regolatori sanitari di contropressione.
Si possono certificare 3-A per il food?
Sì. La certificazione 3-A è lo standard sanitario americano dedicato all'industria food e dairy. Le esecuzioni 3-A approved sono fornibili sui modelli compatibili (è una certificazione di prodotto specifica) e coprono superfici lucidate, geometrie crevice-free, materiali alimentari, drainability totale. Per le applicazioni di latticini, bevande, sciroppi, succhi le certificazioni di riferimento sono 3-A più FDA e EC 1935/2004 sui materiali a contatto. Per pharma più severo (sterile / aseptic) servono ASME BPE + USP Class VI.
Che lead time hanno questi riduttori sanitari?
Le esecuzioni sanitarie sono prevalentemente custom-configured per applicazione (materiali, surface finish, attacchi, range di pressione, lock-open opzionale, certificazioni). I tempi tipici sono 4-8 settimane per configurazioni standard, 8-12 settimane per esecuzioni con materiali speciali (Hastelloy, AL-6XN), elettrolucidatura SF5, certificazioni complete con package documentale. Per progetti grandi (impianti pharma turnkey) MCA gestisce la pianificazione del lead time direttamente con il produttore. Per ricambi su valvole già installate copriamo le esigenze più frequenti da scorta.
