Riduttori pilotati e ad azione diretta a confronto
Sono due famiglie tecnologiche con prestazioni e ambito d'uso diversi. La scelta giusta dipende da portata, differenziale di pressione, precisione richiesta e budget. In questa guida i criteri pratici per non sbagliare.
L'azione diretta usa una membrana o un pistone che agisce direttamente sull'otturatore, contrapposto a una molla tarata. È la tecnologia più diffusa: semplice, robusta, autonoma, con manutenzione minima. Adatta alla grande maggioranza delle applicazioni di edilizia e industria leggera.
Il pilotato ha un riduttore principale + un riduttore pilota interno che amplifica il segnale di pressione e muove un otturatore di grandi dimensioni. Più complesso, più costoso, ma con prestazioni superiori: portate elevate, grandi differenziali, precisione stretta, rangeabilità ampia. È la scelta tipica per stazioni di riduzione vapore principali, gas naturale, linee di processo critiche.
Il punto in 30 secondi
Per portate piccole-medie (fino a DN 50), differenziali contenuti (rapporto monte/valle fino a 3:1) e precisione standard, l'azione diretta è la scelta naturale: semplice, robusta, autonoma, costo contenuto, manutenzione minima. Per portate elevate (DN 65 e oltre), grandi differenziali (4:1 e oltre), precisione stretta (±2-3%) o rangeabilità ampia (10:1 e oltre), serve il pilotato. Costo 2-4 volte superiore ma prestazioni significativamente migliori. In stabilimenti grandi spesso si usano entrambi: pilotato sulla stazione principale, azione diretta sulle distribuzioni di reparto. La regola pratica: azione diretta dove basta, pilotato dove serve. Inviaci la specifica e ti rispondiamo con la configurazione corretta.
Come funzionano: principio di base a confronto
Per scegliere correttamente è utile capire come funzionano internamente le due tipologie. La differenza sta nel modo in cui il riduttore "sente" la pressione a valle e muove l'otturatore in risposta.

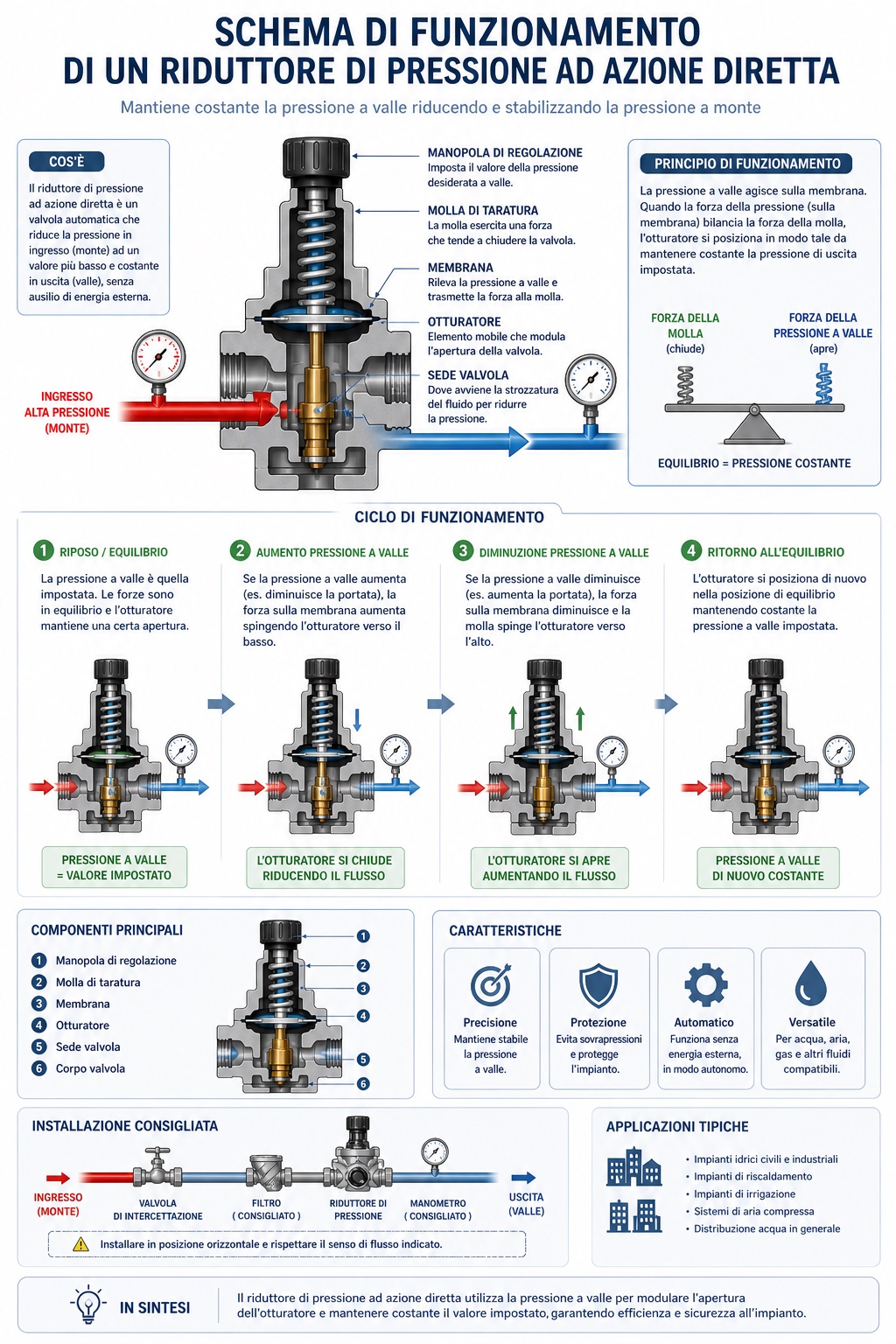

Funzionamento ad azione diretta
La pressione a valle agisce su un elemento sensibile (membrana o pistone) contrapposto a una molla tarata. Quando la pressione a valle aumenta, spinge l'elemento sensibile contro la molla e l'otturatore si chiude. Quando la pressione cala, la molla preme l'elemento e apre l'otturatore. Tutto il sistema è meccanico e autonomo: non servono alimentazioni esterne.
- Costruzione semplice, pochi componenti
- Manutenzione minima, ricambi semplici
- Costo contenuto
- Robustezza meccanica elevata
- Niente perdite di alimentazione esterne
- Ideale per ambienti remoti o senza supporto
- Limitato a portate piccole-medie (fino a DN 50)
- Precisione ridotta con flusso variabile (5-10%)
- Rangeabilità tipica 10:1 (limita oscillazioni portata)
- Non gestisce bene grandi differenziali (max 3:1)

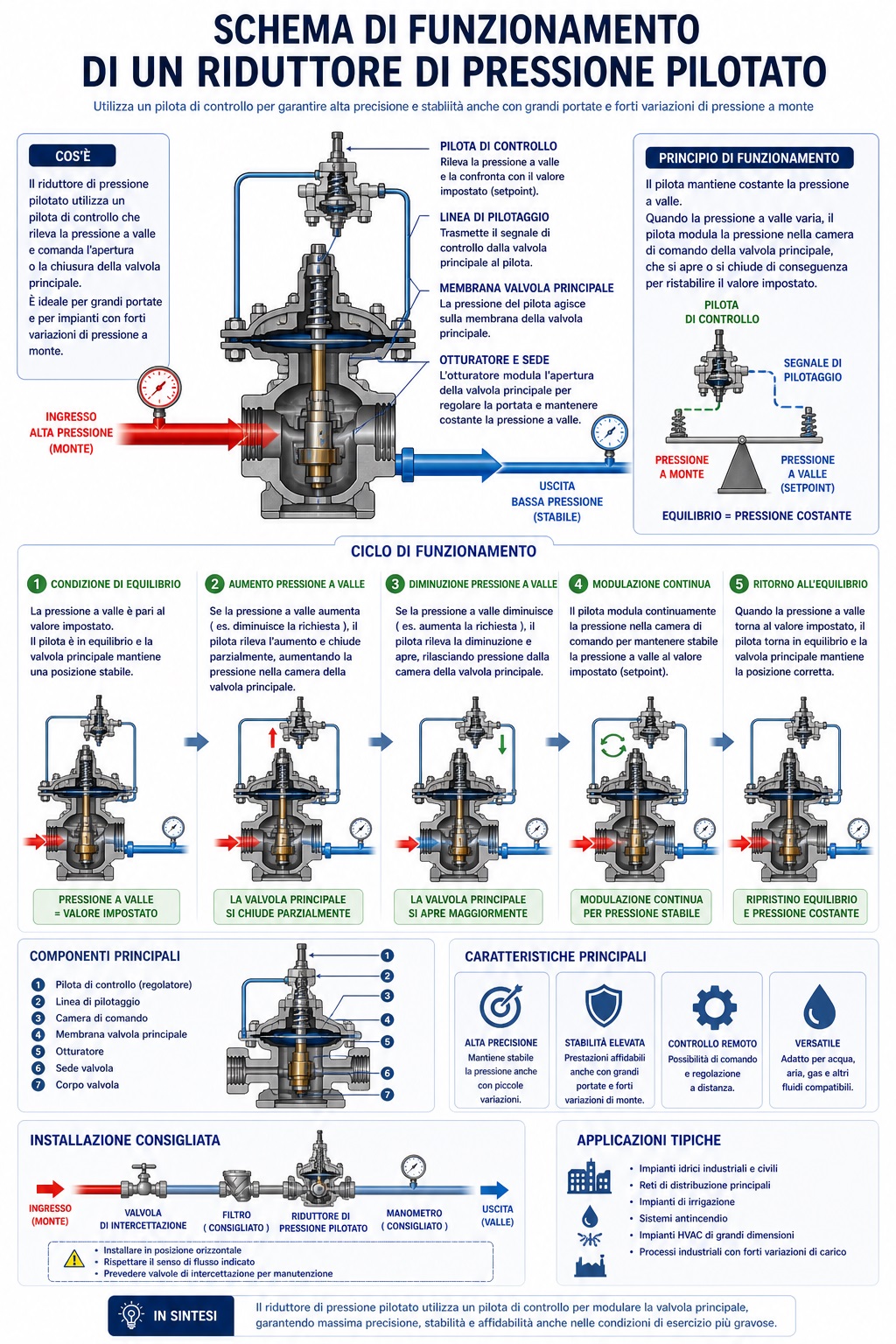

Funzionamento pilotato
Riduttore principale + riduttore pilota interno. Il pilota usa una piccola portata di fluido di alimentazione per generare un segnale di pressione amplificato che agisce su una camera-attuatore del riduttore principale. La camera-attuatore muove l'otturatore principale con grande forza, permettendo di gestire alte portate e grandi differenziali con precisione superiore.
- Adatto a portate elevate (DN 65 e oltre)
- Gestisce grandi differenziali (rapporto 4:1+)
- Precisione stretta (±2-5% anche con flusso variabile)
- Rangeabilità ampia (25:1 tipico, fino a 50:1 speciale)
- Risposta dinamica veloce
- Corpo principale più compatto a parità di Kvs
- Costruzione complessa, più componenti
- Costo 2-4 volte superiore all'azione diretta
- Manutenzione più frequente (pilota e principale)
- Sensibilità a sporcizia (filtri obbligatori)
- Piccola perdita continua del pilota in alcune versioni
Confronto tecnico: tabella di sintesi
Per orientare la scelta velocemente, ecco i parametri principali a confronto. I valori sono tipici di gamme commerciali; modelli speciali possono uscire dai range indicati.
| Parametro | Azione diretta | Pilotato |
|---|---|---|
| Diametri tipici | DN 8 - DN 80 (raro DN 100) | DN 25 - DN 300+ |
| Pressione monte massima | 16-25 bar tipici, fino a 40 bar | Fino a 100 bar e oltre |
| Rapporto pressione monte/valle | Fino a 3-4:1 (oltre c'è cavitazione) | 4:1 standard, fino a 10:1 con trim speciali |
| Precisione di stabilizzazione | ±5-10% con flusso variabile | ±2-5%, anche con flusso molto variabile |
| Rangeabilità (Q max / Q min) | 10:1 tipica | 25:1 standard, fino a 50:1 trim speciali |
| Velocità di risposta | Media (tempi 1-3 secondi) | Veloce (tempi 0,2-1 secondo) |
| Numero di componenti | Pochi (10-20 parti tipiche) | Molti (30-50 parti tipiche) |
| Sensibilità a sporcizia | Bassa (passaggio diretto) | Alta (pilota richiede filtrazione) |
| Manutenzione tipica | Sostituzione membrana ogni 5-10 anni | Revisione pilota ogni 2-5 anni + principale |
| Costo orientativo (DN 50, ottone, vapore) | 500-1.500 € | 2.500-6.000 € |
| Costo orientativo (DN 100, acciaio, vapore) | Generalmente non disponibile a DN 100 | 5.000-15.000 € |
| Adatto a gas/aria | Sì, fino a portate medie | Sì, per portate elevate |
| Adatto a liquidi | Sì, ottimale per acqua e oli leggeri | Sì, ma raro: spesso azione diretta basta |
| Adatto a vapore | Sì, per linee secondarie e di reparto | Sì, per stazioni principali e grandi portate |
Esempi pratici di scelta
Vediamo otto applicazioni concrete dove la scelta tra le due tecnologie è chiara, con il ragionamento che la giustifica.
Acqua sanitaria condominio
Pressione: 6 → 3,5 bar
Rapporto: 1,7:1
Portata media, differenziale piccolo, fluido pulito. Goetze 691 a membrana DN 32, taratura semplice, manutenzione minima negli anni. Soluzione standard.
Stazione vapore principale stabilimento
Pressione: 22 → 6 bar
Rapporto: 3,7:1
Portata elevata, differenziale importante, rangeabilità necessaria (consumo molto variabile). Berluto pilotato DN 80 in acciaio fuso, valvola di sicurezza coordinata.
Aria compressa a macchina utensile
Pressione: 7 → 5 bar
Rapporto: 1,4:1
Gruppo FRL standard, portata bassa, differenziale piccolo. Goetze Industry DN 15-20, classica configurazione ottone con manometro. Costo contenuto, vita lunga.
Stazione idrogeno HRS
Pressione: 350 → 70 bar
Rapporto: 5:1
Pressioni e differenziali estremi, fluido critico, normative stringenti. Goetze H2 pilotato in inox AISI 316L, certificazioni dedicate. Vedi applicazione H2.
Inertizzazione serbatoio con N2
Pressione: 8 → 0,1 bar
Rapporto: 80:1 (gas)
Anche se il rapporto è alto, la portata è bassa e il fluido è gas pulito (azoto). Berluto DRV 740/840 azione diretta dedicata inertizzazione, soluzione consolidata.
Riduzione vapore in cartiera
Pressione: 18 → 4 bar
Rapporto: 4,5:1
Portata enorme, differenziale grande, regolazione critica per qualità prodotto. Pilotato DN 150 in acciaio fuso, controllo accurato per uniformità essiccazione carta.
Acqua di mare antincendio navale
Pressione: 8 → 4,5 bar
Rapporto: 1,8:1
Portata media, differenziale modesto, materiale critico (bronzo rosso anti-corrosione). Berluto a membrana in RG5 DN 50, certificato RINA. Affidabilità massima senza complicazioni.
Linea gas naturale di distretto
Pressione: 25 → 4 bar
Rapporto: 6:1
Portata grande, differenziale alto, regolazione precisa per utenze a valle. Pilotato DN 100 in acciaio carbonio, sicurezza elevata, tipico di reti di distribuzione gas.
Criteri di scelta: quattro domande chiave
In pratica la scelta si fa rispondendo a quattro domande chiave. Se la risposta a una di queste è "sì pilotato", la scelta è il pilotato. Se sono tutte "no, basta diretta", l'azione diretta è la soluzione corretta.
🔍 Le quattro domande per scegliere
Se le quattro risposte sono "no", l'azione diretta è la scelta corretta: ti dà tutto quello che ti serve a costo contenuto e con manutenzione minima. Se anche solo una risposta è "sì", il pilotato sta dando un valore aggiunto che giustifica il costo maggiore. Per casi di confine (es. al limite di DN 50, rapporto al limite 3,5:1) chiedici verifica: spesso la giusta esecuzione di azione diretta copre comunque, ma in certi casi serve la sicurezza del pilotato.
⚠️ Errori frequenti nella scelta
Sovradimensionare con il pilotato "per sicurezza": il pilotato a portata bassa non lavora meglio dell'azione diretta, anzi: lavora con corsa minima, regolazione instabile, costi 3 volte superiori per niente. Per applicazioni standard l'azione diretta è la scelta tecnicamente corretta.
Sottodimensionare con azione diretta su grandi portate: volere l'azione diretta a DN 80-100 per risparmiare significa avere un riduttore enorme, costoso comunque, con precisione bassa e rangeabilità limitata. Sopra DN 65-80 il pilotato è la scelta naturale anche economica.
Trascurare la rangeabilità: errore tipico nelle lavanderie, hotel, edifici terziari con consumi molto variabili. Un'azione diretta ben dimensionata sul picco può essere instabile a basse portate. Pilotato o due riduttori in parallelo per scaglioni di portata.
Saltare i filtri sul pilotato: il pilota è sensibile a sporcizia. Senza filtro a monte si guasta in poche settimane. Mai installare un pilotato senza adeguata filtrazione.
Configurazione mista: pilotato + azione diretta
In stabilimenti grandi e impianti articolati la configurazione ottimale tecnica-economica spesso è pilotato sulla riduzione principale + azione diretta sulle distribuzioni e utenze. È lo schema standard per:
- Reti vapore industriali: pilotato DN 80-200 sulla stazione di riduzione principale (es. da 18 a 6 bar), azioni dirette DN 25-50 sui sotto-collettori di reparto.
- Reti aria compressa: pilotato DN 80-100 di stabilizzazione subito a valle dei serbatoi, azioni dirette DN 25-50 di reparto, FRL DN 8-25 alle macchine.
- Reti gas naturale stabilimento: pilotato DN 50-150 in cabina di riduzione, azioni dirette dedicate alle utenze grandi.
- Reti acqua di edifici grandi: pilotato (raro) o azione diretta grande sulla colonna principale, azioni dirette di zona o appartamento.
MCA è abituata a dimensionare e fornire entrambi i livelli nello stesso pacchetto, con coordinamento di pressioni intermedie, valvole di sicurezza, materiali. È la soluzione tecnicamente migliore e quasi sempre quella economicamente ottimale.
Stai progettando una rete o una stazione di riduzione?
Inviaci la specifica: portate, pressioni, fluido, eventuali vincoli di precisione e rangeabilità. Ti rispondiamo con la configurazione ottimale (pilotato, azione diretta o mista), modelli specifici Berluto e Goetze, dimensionamenti, pacchetto completo con accessori (filtri, valvole di sicurezza, manometri). Per progetti complessi facciamo anche due alternative con pro e contro.
Esplora il cluster riduttori di pressione
Tutte le pagine del cluster MCA sui riduttori di pressione, organizzate per tipologia di contenuto.
📦 Prodotti
🛠️ Applicazioni
📚 Guide tecniche
Domande frequenti
Qual è la differenza tra riduttore pilotato e azione diretta?
L'azione diretta usa una membrana o un pistone che agisce direttamente sull'otturatore, contrapposto a una molla tarata. Semplice, robusto, autonomo: non richiede alimentazioni esterne. Il pilotato ha un riduttore principale + un riduttore pilota interno che usa una piccola portata di fluido di alimentazione per generare un segnale di pressione amplificato che muove l'otturatore principale. Più complesso ma con prestazioni superiori in precisione e capacità di portata.
Quando conviene un riduttore pilotato?
Quando serve almeno una di queste condizioni: portate elevate (DN 65 e oltre), grandi differenziali di pressione (rapporto monte/valle 4:1 e oltre), precisione di stabilizzazione molto stretta (±2-3% anche con flusso variabile), rangeabilità ampia (10:1 e oltre). Tipiche stazioni di riduzione vapore principali, riduzione gas naturale, linee di processo critiche, applicazioni in cui un'oscillazione di pressione si traduce in problema di qualità produttiva.
Quando basta un riduttore ad azione diretta?
Per la grande maggioranza delle applicazioni: portate piccole-medie (fino a DN 50), differenziali contenuti (rapporto monte/valle fino a 3:1), precisione standard (±5-10%). Tipico per acqua sanitaria di edifici, distribuzione di reparto, alimentazione di scambiatori e utenze pneumatiche. Più semplice, più robusto, manutenzione minima, costo inferiore. La regola pratica: se l'azione diretta basta, si usa azione diretta.
Il pilotato consuma fluido in continuo?
Nel pilotato classico il pilota interno usa una piccola portata continua del fluido di alimentazione per generare il segnale di controllo. Su gas la perdita continua è minima e tipicamente irrilevante. Su vapore può essere significativa per impianti con consumi molto bassi (il pilota consuma anche quando non c'è richiesta di vapore). Esistono pilotati a chiusura totale (senza perdite a portata zero) ma sono più costosi. Per applicazioni con consumi molto variabili o intermittenti chiedici verifica.
Quanto costa un pilotato rispetto a un'azione diretta?
A parità di diametro nominale e materiale, un pilotato costa tipicamente 2-4 volte un'azione diretta. La differenza si giustifica quando l'azione diretta non è tecnicamente adatta o quando il valore aggiunto del pilotato (precisione, capacità, durata in condizioni gravose) ha un impatto economico misurabile. Su grandi diametri (DN 80 e oltre) la differenza si riduce e il pilotato diventa la scelta naturale anche per costi: l'azione diretta a quei diametri richiederebbe corpi enormi.
Manutenzione: cosa cambia tra pilotato e azione diretta?
L'azione diretta ha meno componenti: la manutenzione si limita a sostituzione periodica della membrana o tenute (ogni 5-10 anni in servizio normale). Il pilotato ha riduttore principale + riduttore pilota: doppi i punti di manutenzione. Il pilota in particolare è sensibile a sporcizia (filtri necessari) e richiede revisione più frequente. Costi di parti di ricambio nel pilotato 2-3 volte superiori. Per impianti remoti o difficili da raggiungere conviene l'azione diretta dove possibile.
Si possono installare entrambi nello stesso impianto?
Sì, è la configurazione più frequente in stabilimenti grandi. Pilotato sulla stazione di riduzione principale (linea ad alta portata e differenziale), azioni dirette sulle linee secondarie e di reparto (basse portate, riduzione finale). È la scelta ottimale tecnica-economica: il pilotato dove serve, l'azione diretta dove basta. MCA dimensiona spesso questo tipo di soluzioni miste, con coordinamento tra i due livelli.
I pilotati sono solo per il vapore?
No, i pilotati esistono per liquidi, gas e vapore. Nel vapore sono particolarmente diffusi per le portate elevate tipiche delle reti industriali. Nei gas si usano per riduzione gas naturale, gas tecnici di rete, idrogeno HRS. Nei liquidi pilotati esistono ma sono meno comuni: spesso un'azione diretta a membrana grande copre già le necessità. Per H2 in stazioni HRS i pilotati Goetze H2 sono lo standard. Su acqua di mare in linee principali vedi l'applicazione navale.
