Riduttori di pressione per vapore di rete e di processo
Stabilizzazione di reti vapore industriali, alimentazione di scambiatori, sterilizzatori, autoclavi, processi tessili e cartari. Pilotati o azione diretta, materiali per ogni servizio.
Il vapore è il vettore termico più diffuso in industria, ma anche il più severo: alta pressione, alta temperatura, cicli termici, condensa, scaglie e particolato. Un riduttore di pressione per vapore deve resistere a tutto questo per anni, mantenendo precisione di regolazione e bassa rumorosità.
MCA fornisce riduttori pilotati per linee principali e portate elevate, riduttori a membrana azione diretta per linee di processo e utenze, esecuzioni speciali per vapore puro (pharma) e vapore tecnologico. Materiali da ghisa sferoidale ad acciaio al carbonio fuso ad AISI 316. Tutto certificato PED 2014/68/UE, dimensionato sulla portata reale.
Il punto in 30 secondi
Le reti vapore industriali in Italia lavorano tipicamente a 10–40 bar in caldaia, con riduzione progressiva verso le utenze (3–10 bar tipici per scambiatori e processo). Il riduttore di pressione vapore è l'elemento centrale di questa architettura: stabilizza la pressione di servizio, isola le utenze dalle oscillazioni della caldaia, permette di gestire in sicurezza grandi differenziali. La scelta tra pilotato e azione diretta dipende da portata, differenziale e precisione richiesta. I materiali (ghisa sferoidale, acciaio al carbonio, AISI 316) si scelgono in base a pressione, temperatura, fluido. Inviaci la specifica e ti rispondiamo con la configurazione corretta, dimensionata sulla tua portata.
Pilotato o azione diretta? Le due famiglie a confronto
Per il vapore esistono due famiglie principali di riduttori, con caratteristiche e ambito d'uso distinti. Capire le differenze è il primo passo per scegliere correttamente.
Riduttore pilotato
Riduttore principale + riduttore pilota interno. Il pilota usa una piccola quantità di vapore di alimentazione per amplificare il segnale di pressione e muovere l'otturatore principale. Permette regolazione precisa anche con grandi differenziali e portate elevate.
- Precisione ±2-5% anche con flusso variabile
- Rangeabilità ampia (10:1 e oltre)
- Adatto a portate elevate (DN 65 e oltre)
- Gestisce grossi differenziali (rapporti 4:1 e oltre)
- Rumorosità più contenuta a parità di carico
Quando sceglierlo: linee principali di stabilimento, riduzione vapore caldaia (es. 25 bar → 6 bar), distribuzione a reparti con consumi variabili, applicazioni dove serve setpoint stabile entro stretti tolleranze.
Riduttore ad azione diretta
Membrana o pistone agisce direttamente sull'otturatore tramite molla. Costruzione più semplice, meno componenti, manutenzione più facile. Adatto a portate piccole-medie e differenziali contenuti.
- Costruzione semplice e robusta
- Ricambistica minima, manutenzione veloce
- Costo inferiore al pilotato
- Adatto a DN piccoli e medi (DN 8–50)
- Affidabile in servizio continuo
Quando sceglierlo: linee secondarie di reparto, alimentazione di singole utenze (scambiatori, autoclavi piccole), riduzioni con differenziale contenuto (rapporto fino a 3-4:1), portate fino a circa 1.000-2.000 kg/h.
In pratica: nelle reti vapore industriali italiane è frequente trovare entrambe le tipologie. Pilotato sulla riduzione principale (es. da 16 a 5 bar in linea generale stabilimento), azione diretta sulle riduzioni di reparto e di utenza. Per approfondire vedi la guida tecnica dedicata: pilotati vs azione diretta.
Le applicazioni tipiche del vapore industriale
Il vapore alimenta processi diversissimi: dal calore di processo nelle cartiere al riscaldamento, dalla sterilizzazione in pharma all'essiccazione tessile. Le sezioni che seguono coprono le applicazioni più frequenti che incontriamo nei progetti italiani.

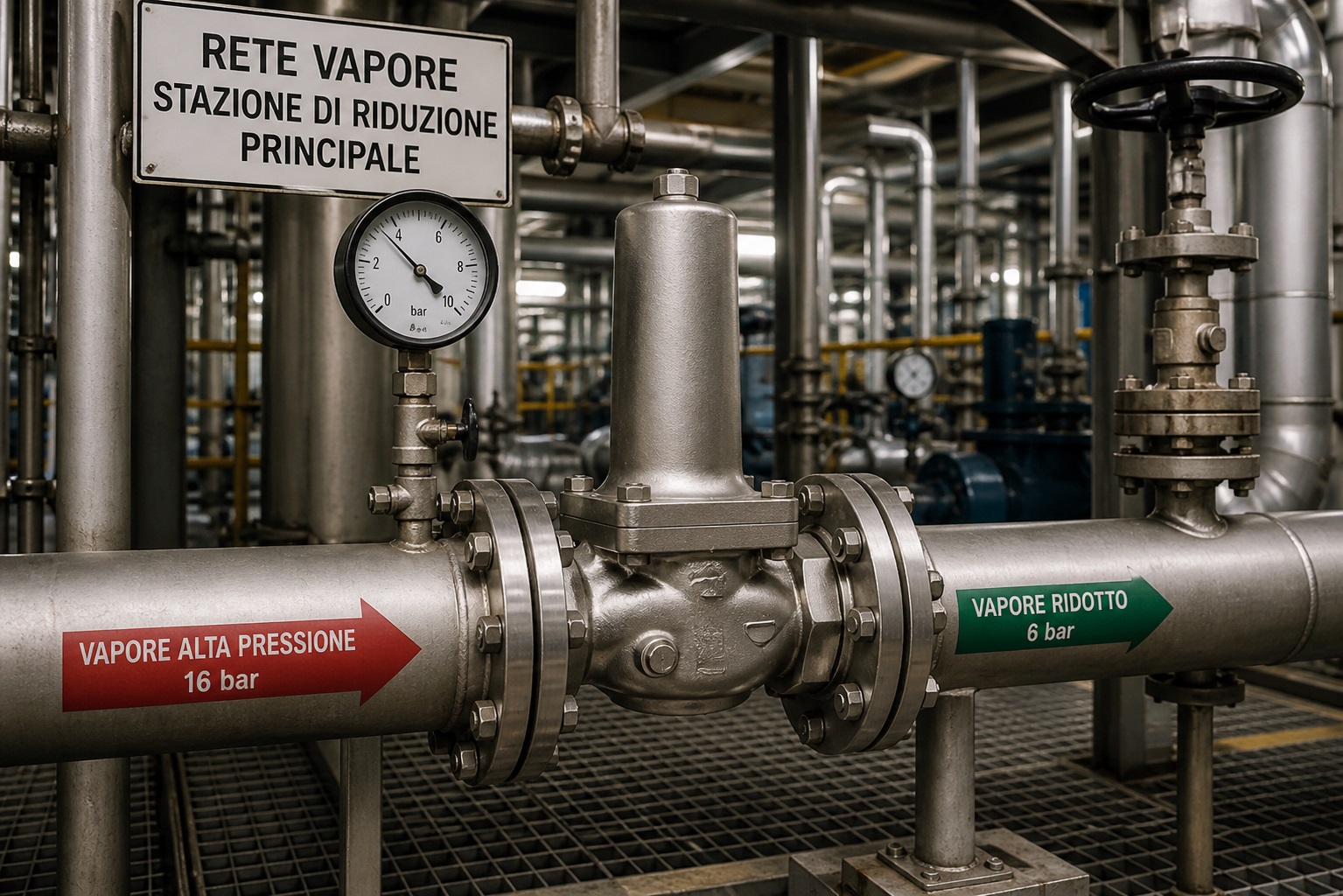

Stazione di riduzione principale
A valle delle caldaie, dove la pressione è 16–40 bar, si installa una stazione di riduzione che porta la rete di distribuzione a 10–12 bar. Tipicamente riduttore pilotato di taglia grande (DN 80–200), corpo in acciaio al carbonio fuso, by-pass per emergenza, valvola di sicurezza a valle. È il punto più critico della rete: dimensionamento sbagliato qui si paga ovunque.

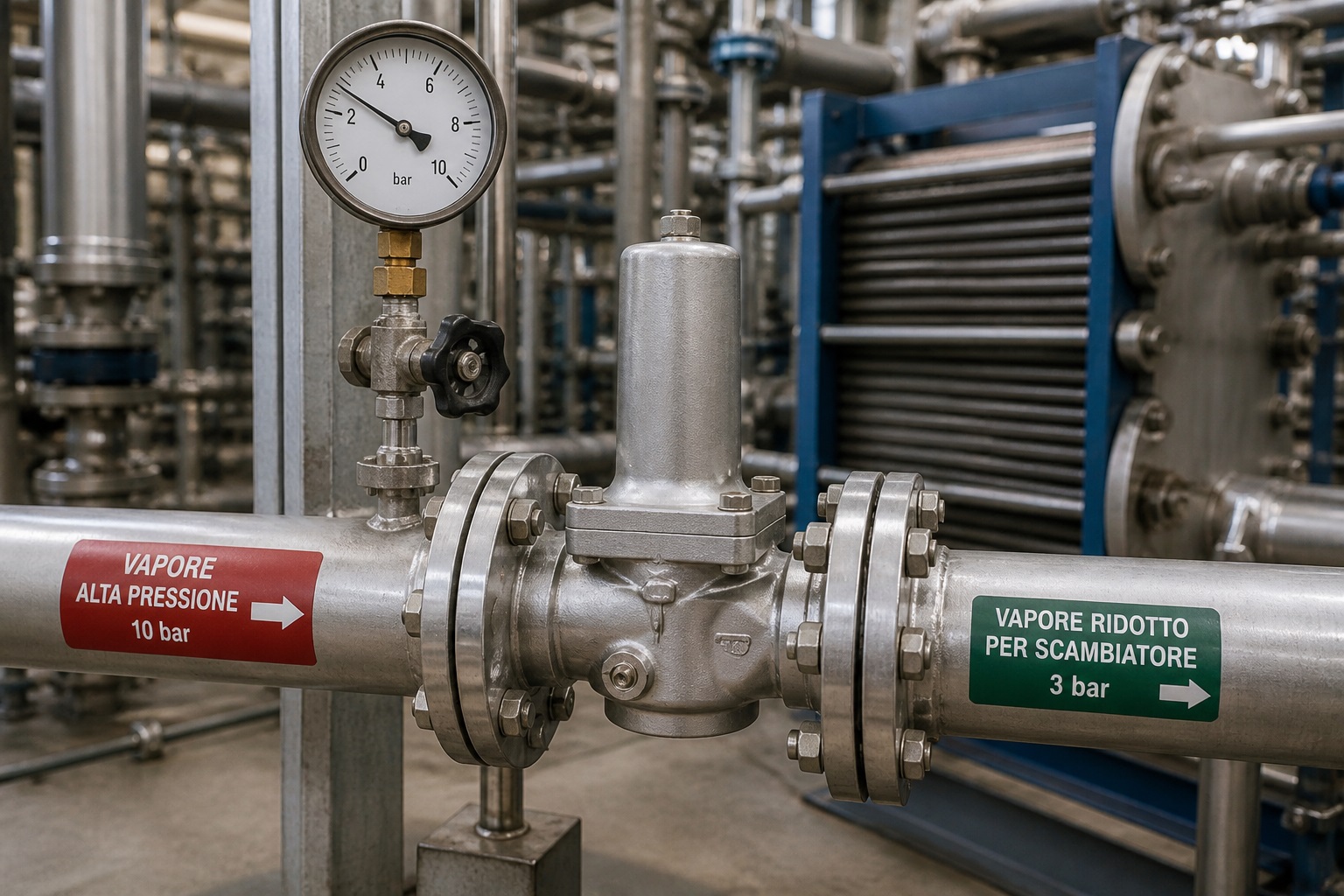

Alimentazione scambiatori di calore
Scambiatori shell-tube per riscaldamento fluidi di processo, oli diatermici, fluidi tecnologici. Il riduttore stabilizza il vapore in ingresso (tipicamente 5–10 bar) e mantiene costante il salto termico. Per scambiatori grandi servono pilotati; per piccoli (sotto 500 kW) azione diretta è sufficiente. Materiali: ghisa sferoidale fino a 220 °C, acciaio sopra.

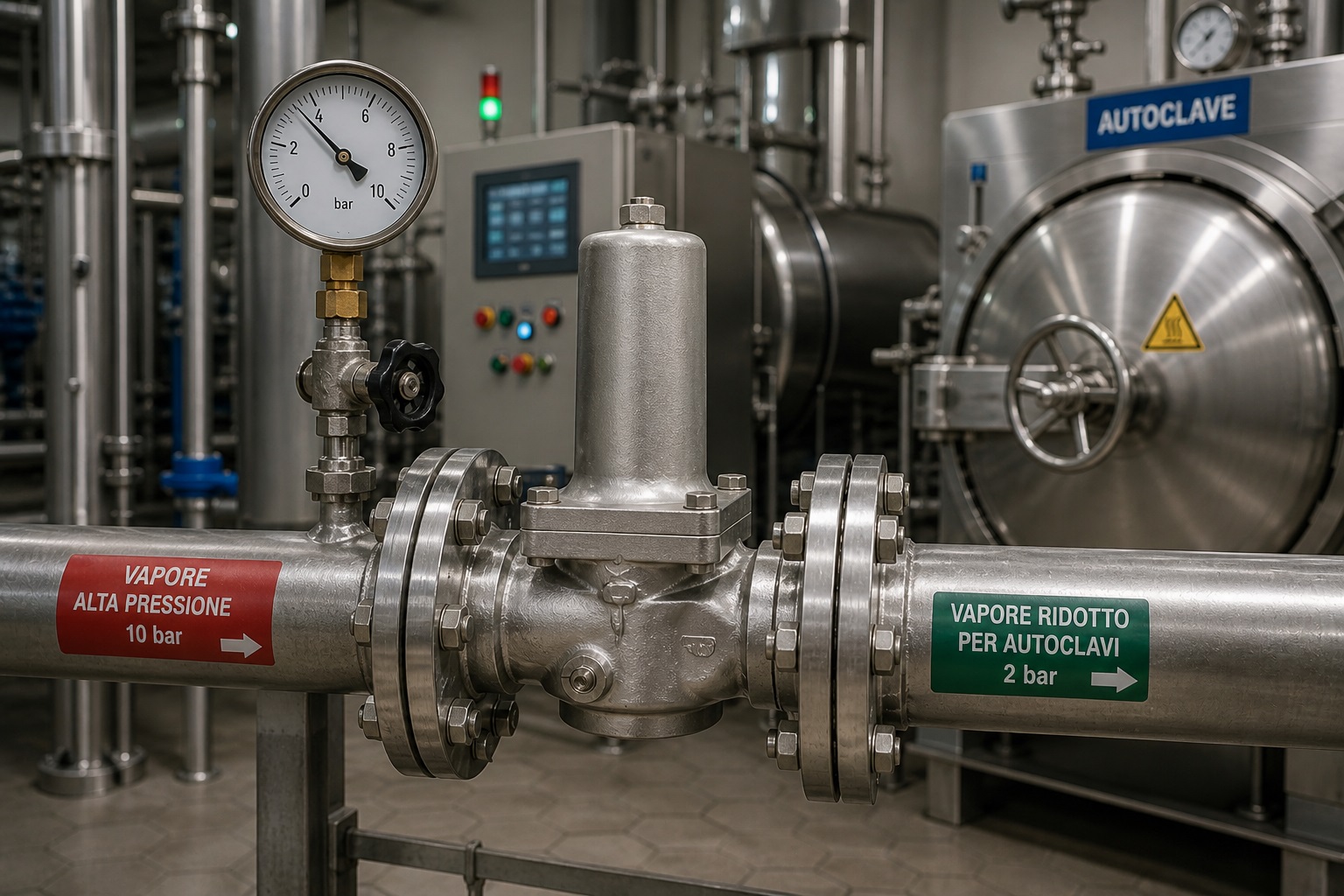

Autoclavi e sterilizzatori industriali
Autoclavi di sterilizzazione in farmaceutico, alimentare, ospedaliero. Vapore saturo a 121 °C (2 bar) o 134 °C (3 bar). Riduttore di precisione, alta affidabilità su cicli ripetitivi, materiali compatibili con condensa pulita. Per linee Pure Steam vedi la nostra applicazione pharma: serve esecuzione Clean dedicata.

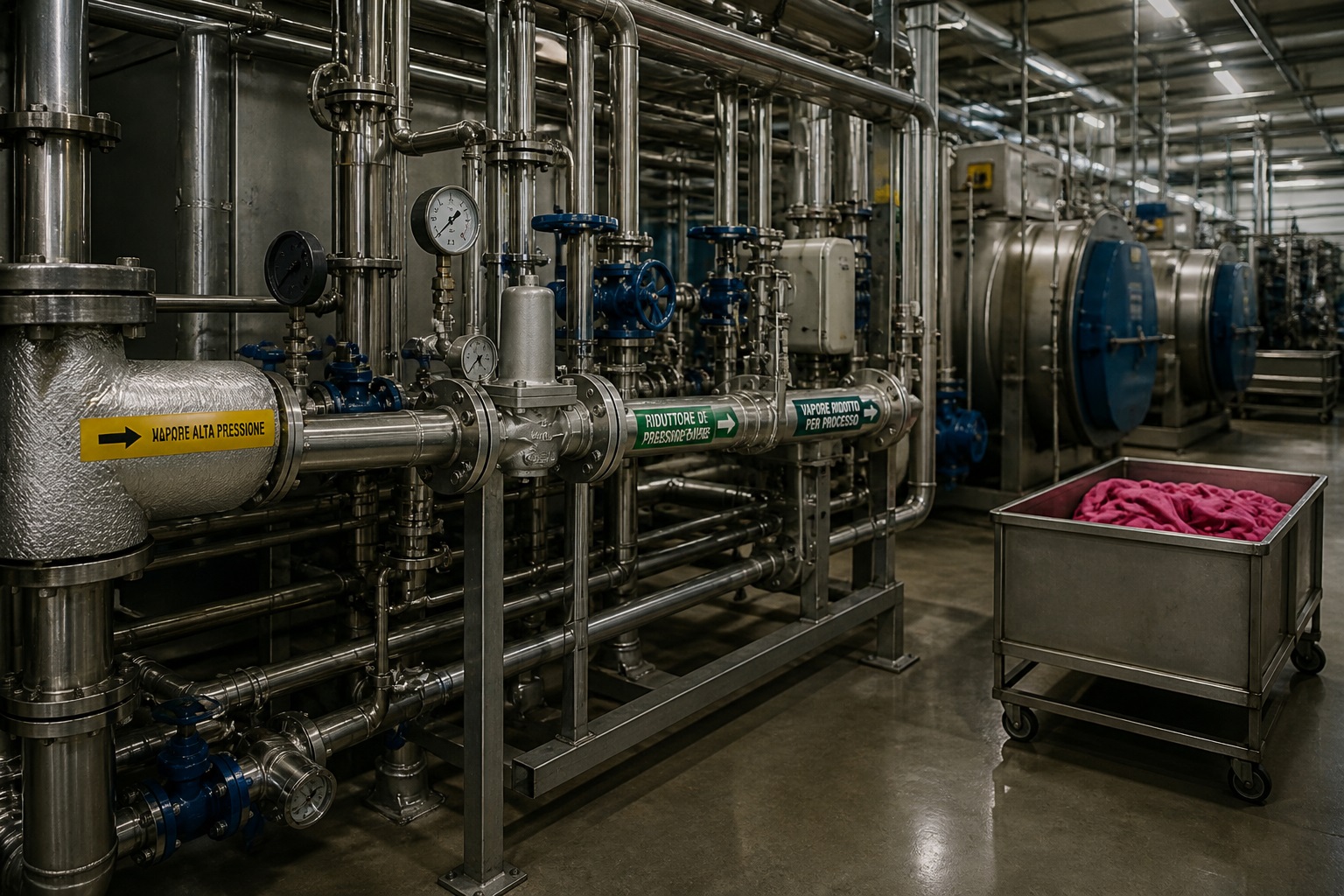

Processi tessili e tintoria
Tintura, lavaggio, essiccazione, vaporizzo: l'industria tessile è uno dei consumatori storici di vapore in Italia. Pressioni tipiche 4–8 bar, portate variabili, ambienti con elevata umidità. Riduttori a membrana azione diretta per le singole macchine, pilotati sulle linee principali. Materiali in ghisa sferoidale standard, AISI 316 dove ci sono vapori di sostanze chimiche aggressive.

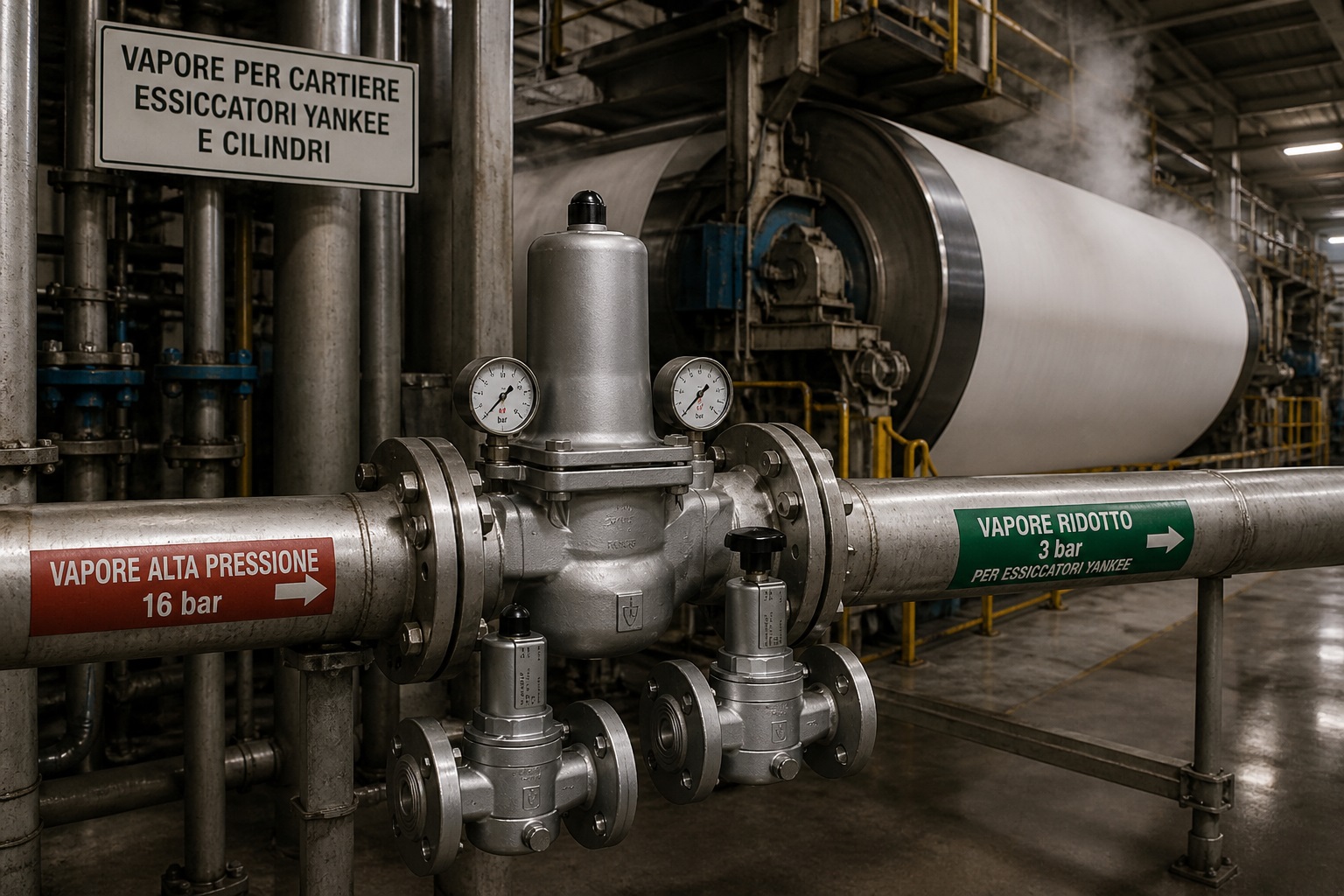

Cartiere ed essiccatori
Le cartiere usano grandi quantità di vapore per essiccare la carta sui cilindri Yankee e sulle batterie di cilindri essiccanti. Pressioni operative 3–6 bar tipicamente, con riduzione da rete principale a 10–16 bar. Servono pilotati di grossa taglia (DN 100–250), regolazione precisa per qualità prodotto costante. Sezione corpo in acciaio fuso, alta resistenza meccanica.

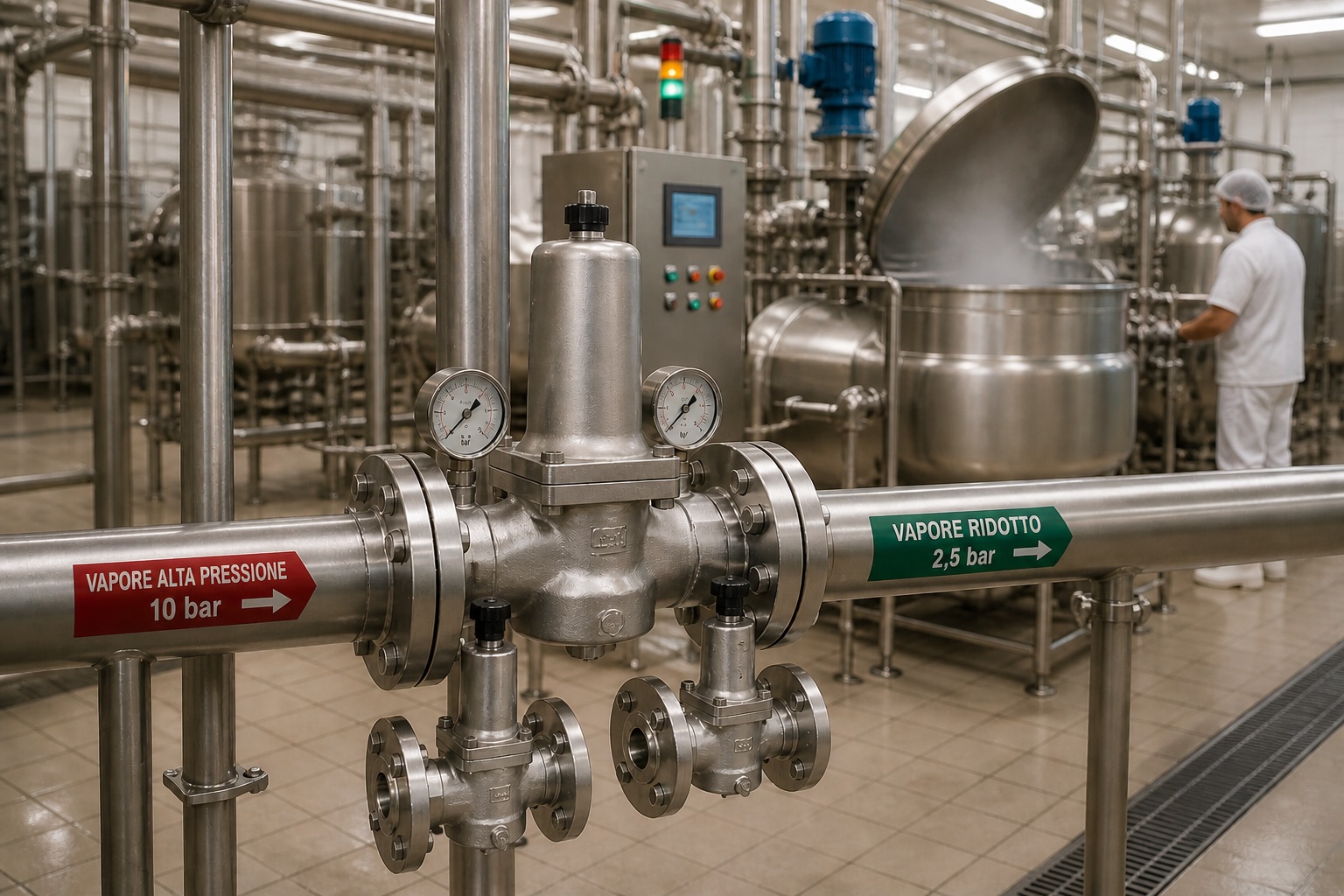

Processi alimentari (cottura, UHT)
Pastorizzatori, sterilizzatori UHT, cuocitori, blanchier, evaporatori per concentrazione: l'industria alimentare consuma vapore a pressioni 5–10 bar tipicamente. Per contatto con prodotto serve culinary steam (vapore alimentare con additivi food-grade); per scambio indiretto vale vapore standard. Materiali AISI 316 dove richiesto, ghisa altrove. Tenute con certificazione FDA / EC 1935.

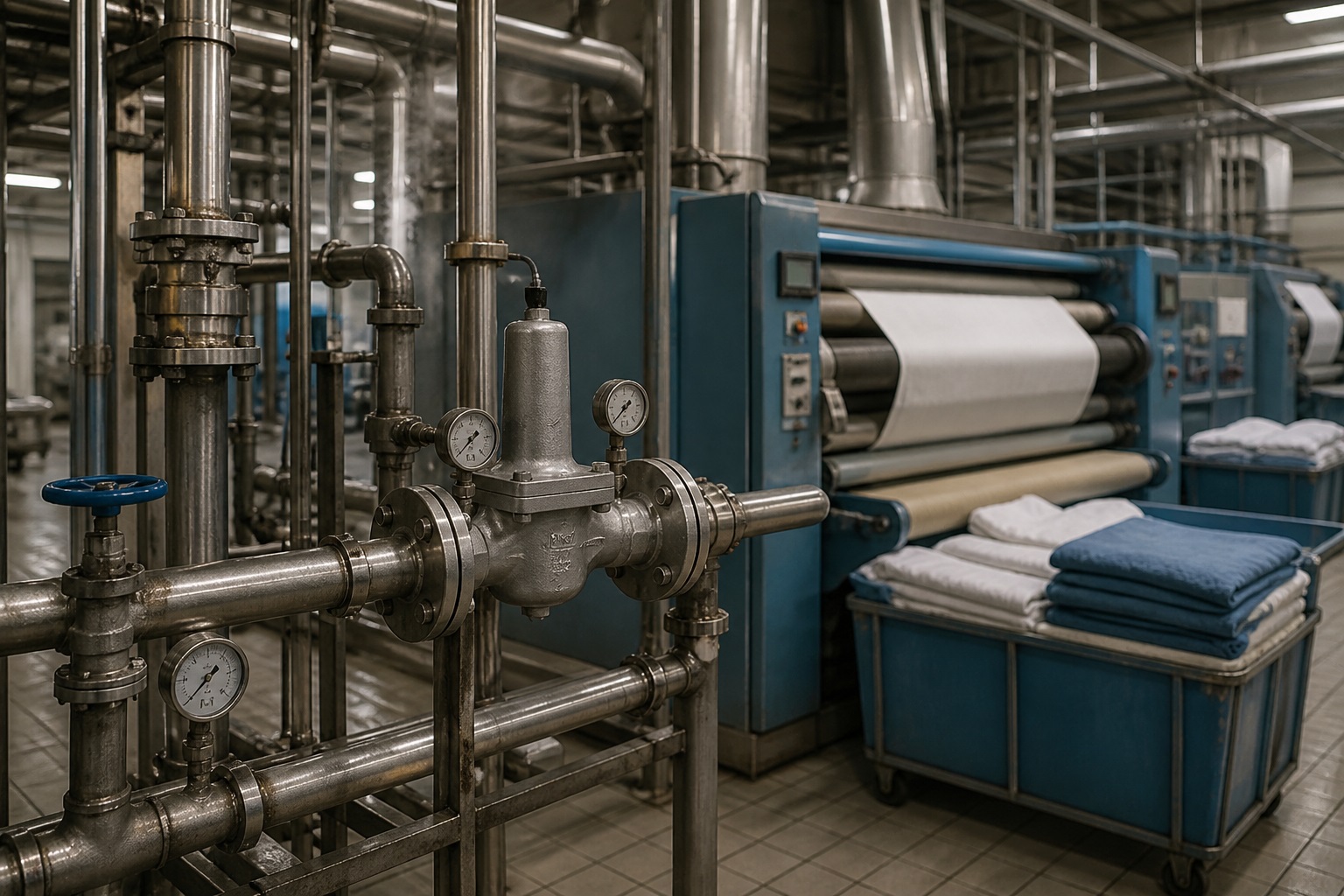

Lavanderie industriali
Mangani, calandre, presse stiratrici, vaporizzatori: vapore a 4–8 bar per produzione costante. Le lavanderie hanno consumi molto variabili durante la giornata, quindi serve un riduttore con buona rangeabilità (pilotato spesso vince). Materiali standard ghisa sferoidale, attenzione a separatore di condensa adeguato perché i cicli on-off generano molta acqua.

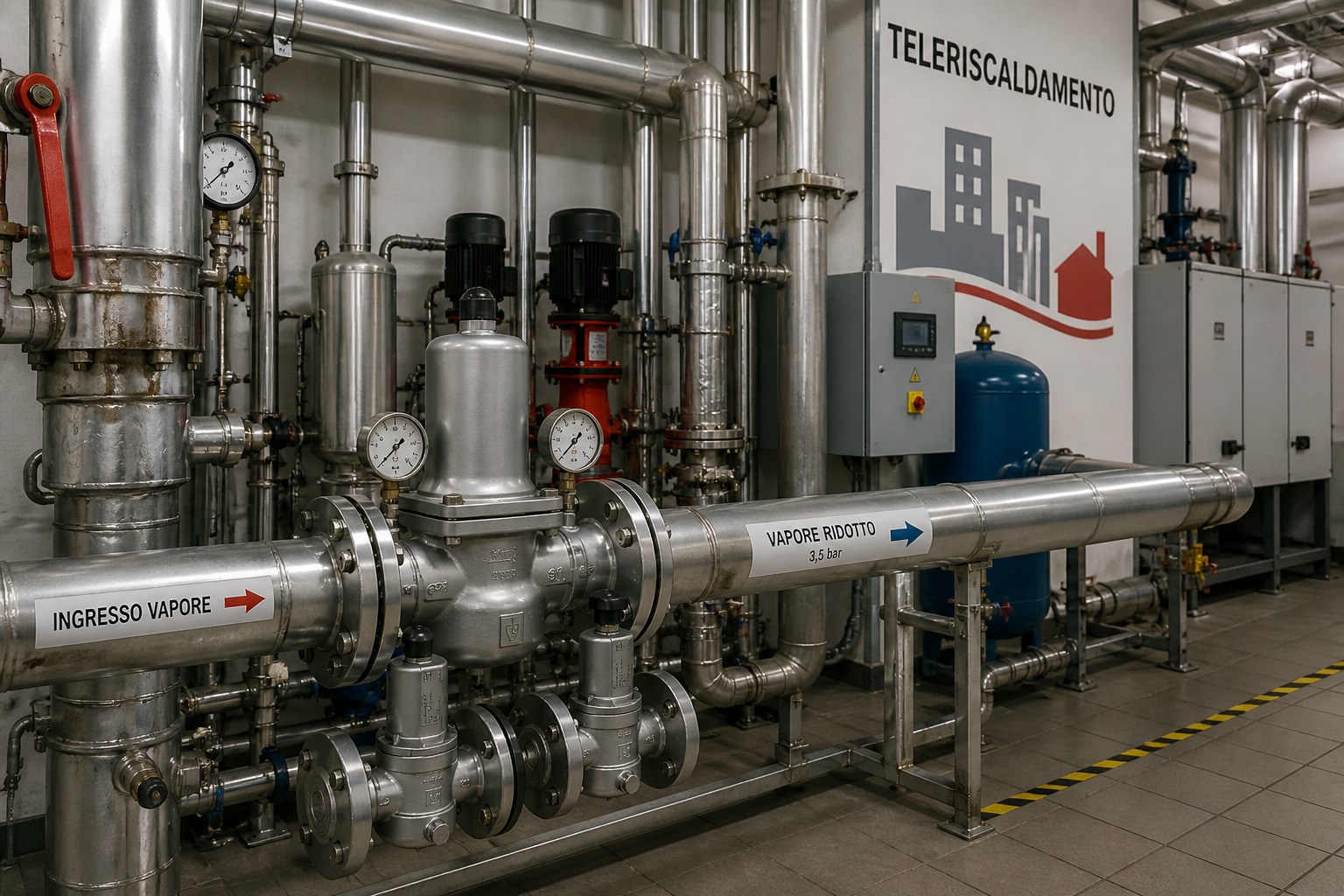

Teleriscaldamento e civile pesante
Reti di teleriscaldamento a vapore in città italiane, riscaldamento ospedali, università, grandi edifici. Pressioni 3–10 bar, portate elevate, esercizio stagionale 6–8 mesi/anno. Riduttori pilotati di taglia importante, valvole di sicurezza dimensionate, controllo accurato perché impatta direttamente comfort termico utenti. Configurazioni complete fornite da MCA.
Installazione corretta: il pacchetto attorno al riduttore
Un riduttore vapore senza i giusti accessori a monte e a valle dura meno e regola peggio. Lo schema d'installazione standard prevede una sequenza ben precisa di componenti: chi salta passaggi paga in manutenzione e disservizi.
Schema standard di stazione di riduzione vapore
Nello schema seguente la sequenza tipica raccomandata. Tutti i componenti sono dimensionati per coppia con il riduttore: MCA fornisce il pacchetto completo già coordinato.
intercettazione
a Y
scaricatore
(8-10 D)
monte/valle
sicurezza PRV
Cosa serve dove: filtro a Y blocca scaglie e particolato che danneggerebbero le sedi del riduttore; separatore + scaricatore eliminano la condensa che genererebbe water hammer; tratto rettilineo a monte (8-10 diametri) stabilizza il flusso; manometri pre/post permettono diagnostica veloce; valvola di sicurezza a valle (PRV Goetze) protegge il sistema in caso di guasto del riduttore in apertura. Tutti gli elementi vanno dimensionati sulla portata reale.
⚠️ Errori frequenti nell'installazione
- Riduttore senza filtro a monte: scaglie di caldaia e particolato generano usura accelerata delle sedi. Vita utile dimezzata o più.
- Niente separatore di condensa: water hammer alla riapertura dopo fermi, otturatori che si ammaccano, rumorosità eccessiva.
- Tratto stabilizzatore troppo corto: il flusso turbolento non si è ancora ricomposto e il riduttore "sente" pressioni instabili. Oscillazioni di setpoint.
- By-pass manuale fisso: spesso il by-pass viene lasciato leggermente aperto "per sicurezza"; risultato: il riduttore non lavora mai sulla portata corretta. Tenere il by-pass chiuso.
- Valvola di sicurezza sotto-dimensionata: deve scaricare la portata massima del riduttore in caso di guasto in apertura, non solo l'eccesso ordinario. Dimensionamento fa parte del nostro pacchetto.
- Manometri assenti o rotti: senza manometri pre/post non si fa diagnostica. Il riduttore "fa male qualcosa" diventa "non si capisce cosa".
Quale materiale per quale vapore
La scelta del materiale del corpo del riduttore dipende da pressione, temperatura, tipologia di vapore e ambiente. Tabella di riferimento per le combinazioni più frequenti.
| Materiale corpo | Pressione max | Temperatura max | Vapore tipico | Note applicative |
|---|---|---|---|---|
| Ghisa sferoidale GJS-400 | 25 bar | 220 °C | Saturo industriale | Materiale più diffuso, robusto, economico. Vapore di rete e processo standard. |
| Acciaio fuso GP240GH | 40 bar | 350 °C | Saturo & surriscaldato | Vapore di rete primaria, alte pressioni, surriscaldato fino a 350 °C. |
| Acciaio forgiato F11/F22 | 63 bar | 450 °C | Surriscaldato HP | Centrali termoelettriche, applicazioni termiche estreme, lega al cromo-molibdeno. |
| AISI 316L | 25 bar | 250 °C | Saturo pulito / pharma | Vapore puro pharma, ambienti corrosivi, processi alimentari critici. Tracciabilità 3.1. |
| Bronzo (Berluto storico) | 16 bar | 200 °C | Saturo / acqua calda | Applicazioni miste vapore/acqua, edifici storici, eredità storiche di impianto. |
Standard e certificazioni
I riduttori vapore industriali sono soggetti a certificazione PED 2014/68/UE e a standard tecnici specifici. Per ogni progetto MCA fornisce documentazione completa.
Perché MCA per il vapore industriale
Il vapore non è un fluido in cui si può improvvisare. La differenza tra un riduttore scelto e installato bene e uno improvvisato si vede subito: rumore, instabilità, manutenzione costante. Ecco cosa portiamo al progetto.
Modelli tipici per vapore industriale
Le configurazioni più richieste in Italia per riduttori vapore. Per portate, pressioni e taglie speciali forniamo configurazioni custom.
- Berluto pilotato vapore — riduttori pilotati in acciaio al carbonio fuso, DN 25–250, pressioni fino a 40 bar, temperature fino a 350 °C. Configurazione tipica per stazioni di riduzione principale.
- Berluto azione diretta a membrana — riduttori per vapore standard, ghisa sferoidale, DN 15–80, pressioni fino a 16 bar. Per linee secondarie e utenze.
- Goetze 681 vapore — versione vapore del classico riduttore Goetze, costruzione robusta, ampia disponibilità di taglie e attacchi.
- Goetze pilotato — per portate elevate e differenziali grandi, gamma fino a DN 200.
- Esecuzioni Pure Steam — AISI 316 elettrolucidato per applicazioni pharma; vedi applicazione pharma/food/sterile.
- Stazioni di riduzione complete — pacchetti integrati riduttore + filtro + separatore + scaricatore + valvola di sicurezza + manometri, pre-dimensionati per portate standard.
Devi progettare o revisionare una stazione di riduzione vapore?
Inviaci la specifica completa: pressione monte (max e min), pressione valle desiderata, portata di picco (kg/h), temperatura, materiali richiesti, normative applicabili. Ti rispondiamo con la configurazione pilotato o azione diretta più adatta, dimensionamento completo della stazione di riduzione, quotazione del pacchetto. Per impianti grandi facciamo anche sopralluogo.
