Riduttore vs regolatore di pressione
Differenze terminologiche e funzionali, esempi industriali e criteri di selezione tra valvola autoazionata, riduttore pilotato e regolatore controllato
MCA Strumentazione Industriale – Guida tecnica
Differenze terminologiche e funzionali, esempi industriali e criteri di selezione tra valvola autoazionata, riduttore pilotato e regolatore controllato
Definizioni e selezione

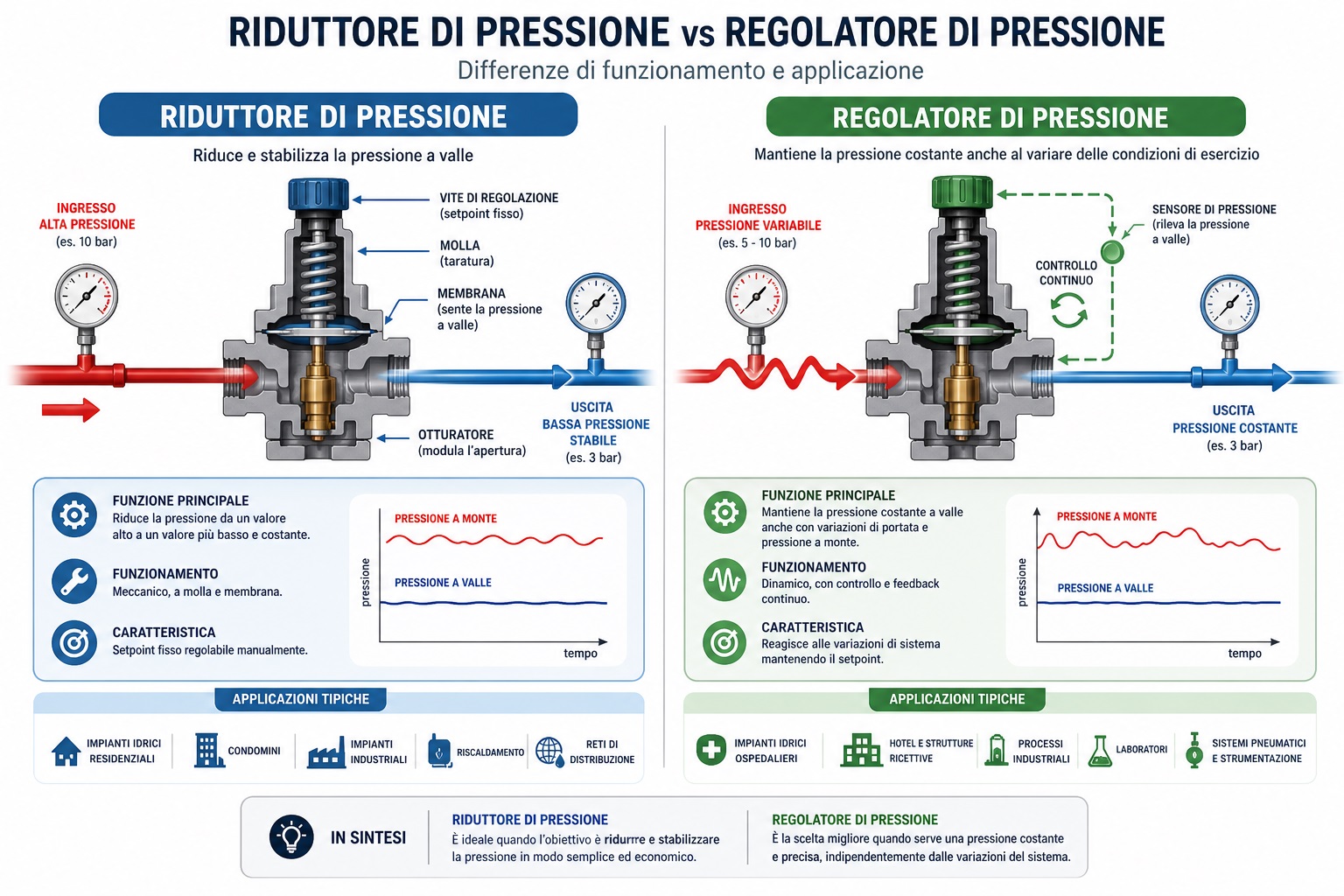

Nel linguaggio comune si parla indifferentemente di riduttore di pressione e regolatore di pressione, ma in ambito tecnico i due termini indicano dispositivi diversi per principio di funzionamento, capacità di controllo e applicazioni tipiche. La confusione costa tempo nella selezione del componente e, in alcuni casi, porta a installare un dispositivo sovradimensionato (più caro e più fragile) dove un semplice riduttore meccanico avrebbe svolto perfettamente il lavoro.
Questa guida chiarisce la differenza tra i due dispositivi, mostra esempi industriali concreti per ciascuno e fornisce un criterio operativo per scegliere il componente corretto. È pensata per progettisti, manutentori, ufficio acquisti tecnico e responsabili di stabilimento.
Partiamo dal modo in cui questi termini vengono effettivamente usati nei datasheet tecnici dei principali produttori europei (Berluto, Goetze, Emerson Fisher) e nei capitolati di ingegneria di processo.
I due estremi della famiglia sono il riduttore meccanico autoazionato (il caso più comune in industria) e il regolatore controllato motorizzato (il caso più sofisticato, ma anche più complesso da gestire). Sintetizziamoli per chiarire dove ciascuno è la scelta corretta.
La valvola autoazionata classica: nessuna alimentazione, nessun segnale, regolazione meccanica per equilibrio tra spinta del fluido e molla di taratura. Disponibile in versione ad azione diretta a membrana, a pistone, o pilotata.
Caratteristiche distintive:
Valvola motorizzata o con attuatore pneumatico, comandata da un sistema di controllo che riceve il segnale di pressione da un trasmettitore. Fa parte di un control loop di processo.
Caratteristiche distintive:
Per chi cerca il riassunto rapido: ecco le differenze fondamentali messe a fuoco su un'unica tabella.
| Caratteristica | Riduttore meccanico (PRV) | Riduttore pilotato | Regolatore controllato |
|---|---|---|---|
| Alimentazione esterna | No | No | Sì (aria strumenti o elettrica) |
| Segnale di comando | No | No | Sì (4-20 mA, digitale) |
| Setpoint variabile in esercizio | No (taratura fissa) | No (taratura fissa) | Sì |
| Precisione tipica della pressione di valle | ±5–10% del setpoint | ±2–5% del setpoint | ±1% o migliore |
| Turndown (rapporto portata max/min) | 10:1 tipico | 50:1 o più | 50:1 o più (in funzione della valvola) |
| Tempo di risposta | Rapido (meccanico) | Rapido (meccanico) | Dipende dal loop di controllo |
| Integrazione SCADA / DCS | Solo via trasmettitore esterno | Solo via trasmettitore esterno | Nativa |
| Costo relativo | Basso | Medio | Alto |
| Manutenzione | Cartuccia sostituibile, minima | Pilota e valvola principale | Attuatore, posizionatore, taratura loop |
| Affidabilità intrinseca | Molto alta (passivo) | Alta | Dipende da loop e strumentazione |
| Applicazione tipica | Acqua, gas tecnici, aria, vapore di rete | Vapore di processo, aria compressa di stabilimento | Reattori chimici, processo modulante |
Per rendere concreta la differenza, ecco quattro esempi reali tratti dalle applicazioni che incontriamo più spesso. In tre casi su quattro la scelta corretta è il riduttore meccanico — e questo è un punto importante: il regolatore controllato è una soluzione di nicchia, non lo standard.
Una rete di azoto a 8 bar va portata a 4 bar all'utenza per alimentare attuatori pneumatici. La pressione richiesta è costante, la portata varia con il numero di utilizzatori attivi. Soluzione: un riduttore meccanico ad azione diretta a membrana (Berluto DRV 200, attacco filettato), che mantiene 4 bar a valle senza alimentazione né segnali. Linea posata in mezza giornata, manutenzione: cartuccia ogni cinque-dieci anni.
Acquedotto a 6 bar con picchi a 8 bar, distribuzione interna progettata per 3,5 bar. Soluzione: un riduttore a membrana certificato DVGW (Goetze Water & Buildings) all'ingresso del fabbricato. Lo stesso identico riduttore meccanico, in configurazione diversa, copre dal villino monofamiliare al data center: la classe di portata cambia, il principio è lo stesso.
Vapore di rete a 12 bar deve essere distribuito a 4 bar agli scambiatori per riscaldamento ambienti. Le portate variano molto tra stagione fredda e mezza stagione (turndown richiesto 30:1). Soluzione: un riduttore pilotato con valvola principale flangiata. Resta autoazionato, ma il pilota garantisce stabilità di valle anche con portata molto ridotta. La precisione è sufficiente per il comfort termico senza dover passare a un loop di controllo dedicato.
Un reattore di sintesi richiede una rampa di pressione programmata: salita controllata fino a 18 bar, mantenimento per due ore, discesa controllata. La pressione è una variabile di processo gestita dal DCS in funzione della temperatura interna e della cinetica di reazione. Soluzione: una valvola di regolazione motorizzata con posizionatore intelligente, comandata dal DCS via 4-20 mA. Qui un riduttore meccanico semplicemente non potrebbe fare il lavoro: il setpoint cambia durante il batch.
La scelta tra riduttore e regolatore non è teorica: si risolve rispondendo a quattro domande nell'ordine. La prima risposta che esclude un dispositivo decide la categoria.
Se la pressione di valle desiderata cambia in funzione del processo (rampe, ricette, fasi di lavorazione), serve un regolatore controllato. Il riduttore meccanico ha setpoint fisso. Se invece la pressione di valle è sempre la stessa, prosegui alla domanda 2.
Se l'applicazione tollera un'oscillazione del 5-10% (il caso normale: acqua sanitaria, gas tecnici, aria compressa, vapore di riscaldamento), un riduttore meccanico ad azione diretta basta. Se serve precisione superiore, vai a un riduttore pilotato. Se serve precisione superiore al 1%, allora servirà un regolatore controllato.
Un riduttore ad azione diretta lavora bene con rapporti di portata massima/minima fino a circa 10:1. Per turndown maggiori (vapore di stabilimento, distribuzione aria compressa con consumi molto variabili) serve un riduttore pilotato. Il regolatore controllato non è per forza migliore qui — costa di più e introduce complessità non necessaria.
Se la pressione è una variabile di processo che il sistema di controllo deve leggere e scrivere, serve un regolatore controllato. Se invece serve solo storicizzare la pressione (tipico di applicazioni regolate pharma o oil & gas) puoi mantenere il riduttore meccanico e affiancare un trasmettitore di pressione con uscita 4-20 mA — soluzione più semplice e affidabile della valvola motorizzata.
Inviaci la descrizione dell'applicazione (fluido, pressione monte e valle, portata, requisiti di precisione, eventuale integrazione di controllo). Ti rispondiamo con la tipologia corretta e i modelli Berluto o Goetze adatti, evitando la sovra-ingegnerizzazione e contenendo il costo del componente.
Questa guida fa parte del cluster MCA dedicato ai riduttori di pressione industriali. Di seguito le risorse correlate per approfondire la scelta del componente, le tipologie disponibili e le applicazioni di riferimento.
No, anche se nel linguaggio comune i termini vengono spesso usati come sinonimi. In ambito tecnico industriale il riduttore di pressione è una valvola autoazionata meccanica che riduce una pressione di monte a una pressione di valle costante, sfruttando l'equilibrio tra la spinta del fluido e una molla. Il regolatore di pressione è un termine più generico che include anche dispositivi pilotati, motorizzati o con controllo elettronico. Nei datasheet dei produttori europei (Berluto, Goetze) la terminologia è quasi sempre "riduttore" o "Pressure Reducing Valve".
Si usa un riduttore meccanico autoazionato quando l'applicazione richiede una semplice e affidabile riduzione di pressione, senza necessità di logiche di controllo o segnali esterni: distribuzione gas tecnici, acqua sanitaria, vapore di rete, aria compressa industriale. Si usa un regolatore (in senso esteso) quando serve modulazione attiva, integrazione con un sistema di controllo o adattamento dinamico a condizioni variabili: regolazione vapore di processo, controllo gas in linee di produzione, sistemi automatizzati con setpoint variabile.
Significa che il riduttore funziona senza alimentazione esterna né segnale di comando: l'energia per la regolazione viene dalla pressione stessa del fluido, che agisce contro una molla di taratura. Questa caratteristica rende il riduttore intrinsecamente sicuro, semplice e di lunga durata, ed è il motivo per cui è la prima scelta in applicazioni dove l'affidabilità conta più della sofisticazione del controllo. Un riduttore autoazionato continua a funzionare anche in caso di blackout, evento non trascurabile in applicazioni critiche.
Il riduttore meccanico ha una logica di controllo proporzionale intrinseca, determinata dalla geometria della valvola e dalla molla di taratura, ma non integra elettronica né segnali esterni. La pressione di valle resta entro una banda di tolleranza attorno al valore tarato, con scostamenti dovuti alla variazione di portata (chiamato offset o droop) e di pressione di monte. Per stabilità più stretta servono soluzioni pilotate o regolatori controllati: vedi la guida pilotati vs azione diretta.
Un riduttore pilotato è una valvola in cui un piccolo riduttore di taratura (il pilota) controlla l'apertura di una valvola principale di portata maggiore. Garantisce alta precisione e ampio turndown anche con portate elevate e grandi differenziali di pressione. È la scelta classica per vapore di processo, distribuzione aria compressa di stabilimento, reti di gas tecnici. Resta autoazionato — non richiede alimentazione esterna né segnale.
Riduttore di pressione si traduce con Pressure Reducing Valve (PRV) o Pressure Reducer. Pressure Regulator è il termine inglese più generico che corrisponde al regolatore di pressione e include sia i riduttori meccanici sia i regolatori controllati. Nei datasheet tecnici di Berluto e Goetze si trovano entrambe le diciture. Attenzione a non confondere PRV con PSV: Pressure Safety Valve indica la valvola di sicurezza, dispositivo completamente diverso (interviene solo in sovrappressione, non regola).
Tecnicamente sì, ma quasi mai conviene. Un regolatore controllato (motorizzato o pilotato attivamente) costa più, richiede alimentazione e segnali di processo, ed è più sensibile a guasti e manutenzione. Se l'applicazione non richiede modulazione attiva o integrazione di controllo, un riduttore meccanico autoazionato è più semplice, più affidabile e più economico — ed è la scelta corretta nel 90% delle applicazioni industriali standard. La sovra-ingegnerizzazione del componente è uno degli errori più comuni in fase di specifica.
Esistono soluzioni miste in cui un riduttore meccanico è abbinato a un trasmettitore di pressione che fornisce un segnale 4-20 mA al sistema di supervisione: la regolazione resta autoazionata ma la lettura è digitalizzata e storicizzata. È una configurazione comune in applicazioni regolate (pharma, oil & gas, criogenia) dove serve il dato per data integrity ma non si vuole rinunciare alla semplicità del riduttore meccanico. È quasi sempre la scelta migliore quando si cerca "il riduttore con uscita digitale".
