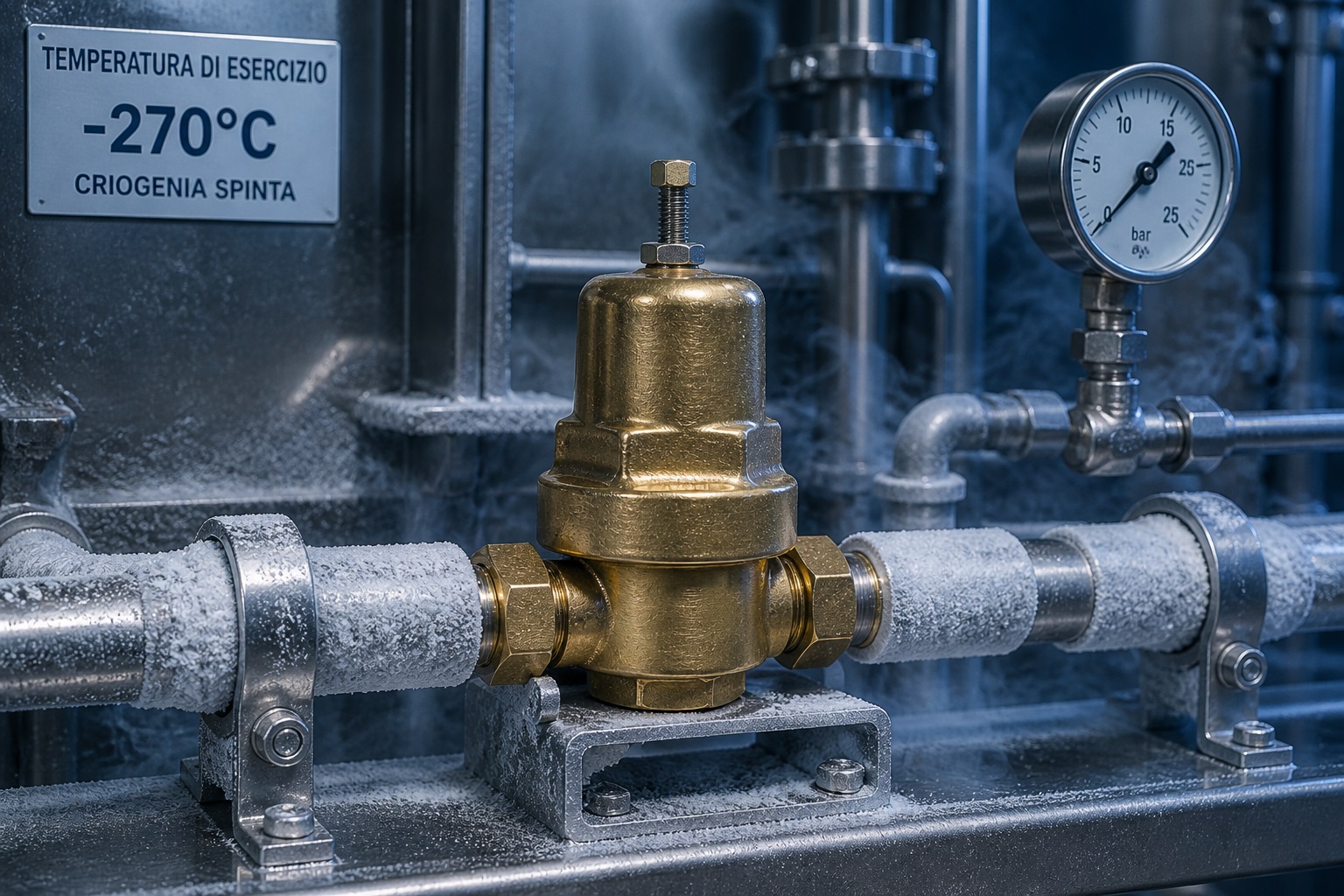

Riduzione e regolazione di pressione per criogenia spinta e LNG
Soluzioni MCA per liquidi criogenici e gas freddi: azoto liquido a -196°C, ossigeno liquido a -183°C, LNG a -162°C, idrogeno liquido a -253°C, fino a -270°C per applicazioni di ricerca scientifica.
La criogenia spinta è un dominio tecnico a sé stante. Sotto i -40°C i riduttori industriali standard smettono di funzionare correttamente: i materiali diventano fragili, le tenute si irrigidiscono, gli oli lubrificanti congelano. Per LNG, gas tecnici liquefatti (LIN, LOX, LAR, LH2) e applicazioni criogeniche servono soluzioni progettate dal foglio bianco per il freddo estremo: bonnet esteso, materiali austenitici a basso carbonio, tenute in PCTFE/PTFE caricato, sgrassaggio oxygen service, certificazioni fire-safe.
MCA fornisce esecuzioni dedicate alla criogenia, complementari alla nostra gamma standard Berluto e Goetze (limitata a -40°C), per coprire l'intero spettro applicativo dell'industria dei gas tecnici, LNG, idrogeno liquido, ricerca scientifica. Le soluzioni proposte coprono temperature operative fino a -270°C, pressioni fino a 50 bar, certificazioni navali e fire-safe ISO 10497 per LNG.
Il punto in 30 secondi
I riduttori e le valvole di pressione per criogenia che MCA può fornire coprono temperature operative da -196°C standard fino a -270°C per applicazioni speciali, pressioni fino a 50 bar, diametri da DN 6 a DN 200. Caratteristiche distintive: bonnet esteso (cryogenic extended bonnet), materiali austenitici al cromo-nichel (1.4404 / 1.4408), tenute interne in PCTFE / PTFE caricato, sgrassaggio per oxygen service conforme EN 12300, esecuzioni fire-safe certificate ISO 10497 per LNG. Approvazioni PED, TÜV, RINA, DNV, ABS, Lloyd's Register, Bureau Veritas. Tipiche per terminali LNG, bunkering navale, mobility, gas tecnici industriali e medicali, idrogeno liquido, ricerca scientifica. Inviaci la specifica e ti rispondiamo con la configurazione corretta.
I fluidi criogenici e le loro temperature
La parola "criogenia" copre un range termico molto ampio. Conoscere il punto di ebollizione del fluido a pressione atmosferica permette di capire quali esecuzioni servono e quali sono i vincoli costruttivi. La tabella seguente riporta i fluidi criogenici più diffusi e le loro caratteristiche operative.
| Fluido | Temperatura ebollizione | Esecuzione richiesta | Settori tipici |
|---|---|---|---|
| Gas naturale liquefatto (LNG) | -162 °C | Criogenia standard, fire-safe ISO 10497 per navale | Terminali, bunkering, mobility, distribuzione |
| Ossigeno liquido (LOX) | -183 °C | Criogenia + oxygen service sgrassato EN 12300 | Sanità (O2 medicale), aerospaziale, siderurgia |
| Argon liquido (LAR) | -186 °C | Criogenia standard | Air separation, saldatura, atmosfere protette |
| Azoto liquido (LIN) | -196 °C | Criogenia standard (range operativo più diffuso) | Industria, food, ricerca, ASU, inertizzazione |
| Idrogeno liquido (LH2) | -253 °C | Criogenia spinta + ATEX IIC + materiali H2-compatibili | Aerospaziale, mobility a idrogeno, ricerca |
| Elio liquido (LHe) | -269 °C | Criogenia estrema (-270°C esecuzioni speciali) | Risonanza magnetica, fisica delle particelle, fusione |
Importante: i riduttori standard Berluto e Goetze sono limitati a -40°C minimo. Per tutto ciò che sta sotto questa soglia (LNG, LIN, LOX, LH2 e fluidi più freddi) servono esecuzioni dedicate alla criogenia. MCA ha la capacità di fornire entrambi i livelli e di proporre la soluzione corretta in base alla temperatura operativa effettiva.
Le tre sfide della criogenia spinta
Progettare un riduttore o una valvola che funzioni correttamente sotto -100°C è un esercizio diverso dal progettare un componente industriale standard. I problemi fisici e materiali sono di natura diversa.
Transizione duttile-fragile
Sotto certe temperature alcuni materiali, in particolare gli acciai al carbonio e le ghise, perdono duttilità e si rompono in modo fragile per minimi urti o sollecitazioni. Sotto -40°C ghise e acciai carbonio sono già fuori range. Per criogenia servono acciai austenitici al cromo-nichel (1.4404, 1.4408) o leghe speciali, qualificati con test di impatto Charpy a temperatura ridotta secondo EN 13648.
Tenute al freddo estremo
EPDM, NBR e FKM industriali standard a -100°C diventano duri e perdono la capacità di sigillare. Per criogenia si usano materiali specifici: PCTFE (Kel-F) per le sedi a contatto col freddo, PTFE caricato con vetro o grafite per i premistoppa, EPDM speciali low-temperature solo nelle zone meno critiche. Ogni tenuta è qualificata su test specifici di tenuta a temperatura criogenica.
Shock termici
Una valvola criogenica passa rapidamente da +20°C a -196°C all'apertura del circuito, e poi torna a temperatura ambiente nei fermi. Materiali e accoppiamenti subiscono contrazioni differenziali che generano sollecitazioni meccaniche. La progettazione deve gestire i giochi termici (es. le tenute si chiudono di più al freddo, non di meno) e i cicli ripetuti senza degrado. Test di shock termico ripetuto fanno parte della qualifica.
Applicazioni tipiche nella criogenia e nel LNG
Le sezioni che seguono coprono le applicazioni più frequenti che incontriamo nei progetti italiani. La maggior parte sono installazioni industriali grandi, con specifiche tecniche stringenti e processi di qualifica accurati.

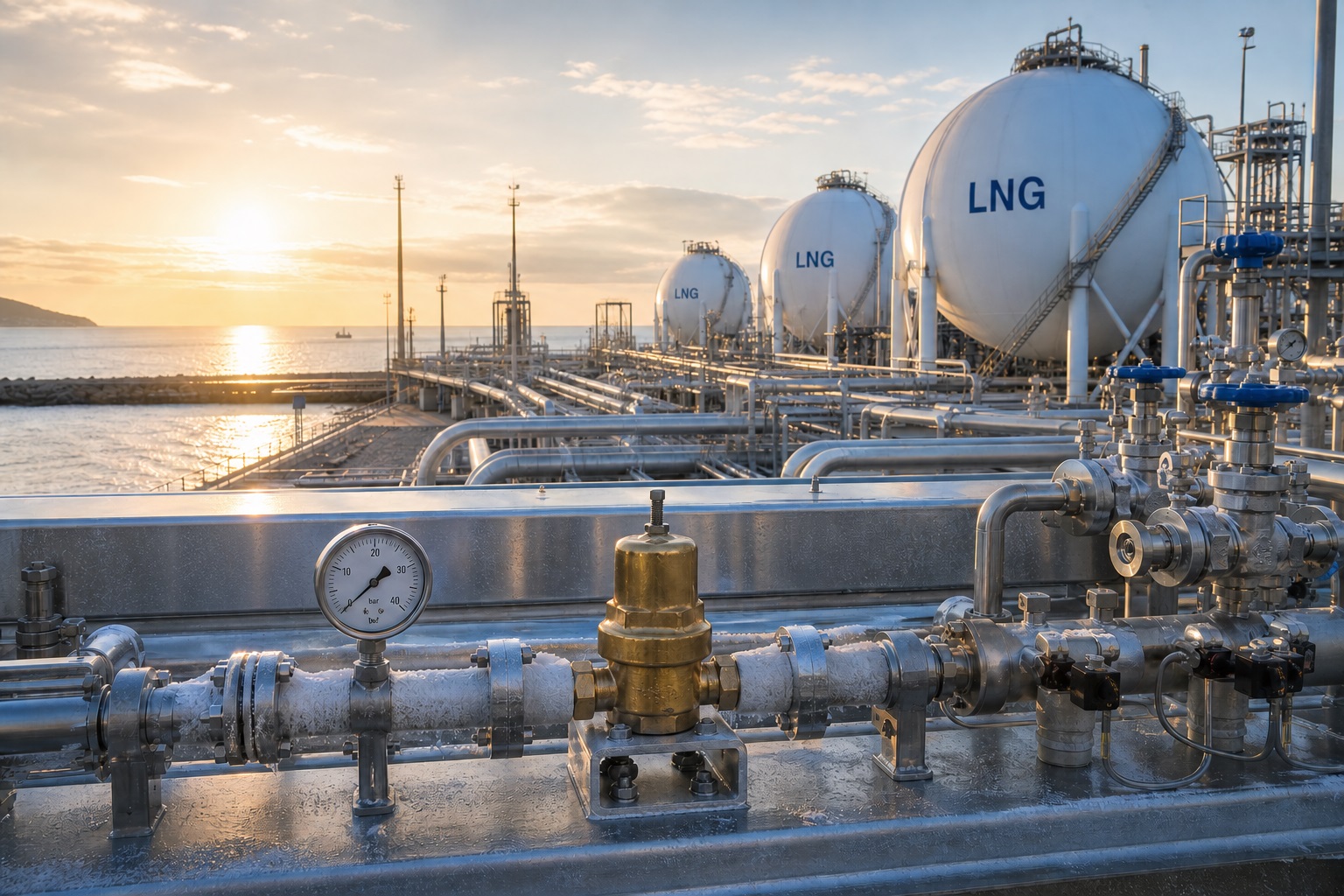

Terminali di rigassificazione LNG
I terminali italiani (Panigaglia, OLT Livorno, Piombino FSRU, Ravenna) ricevono LNG da metaniere a -162°C e lo riconvertono in gas naturale per immetterlo nella rete nazionale. Le linee criogeniche di trasferimento, i sistemi di boil-off gas, i circuiti di ricircolo richiedono valvole e riduttori certificati per LNG, con esecuzione fire-safe ISO 10497 e approvazioni navali.

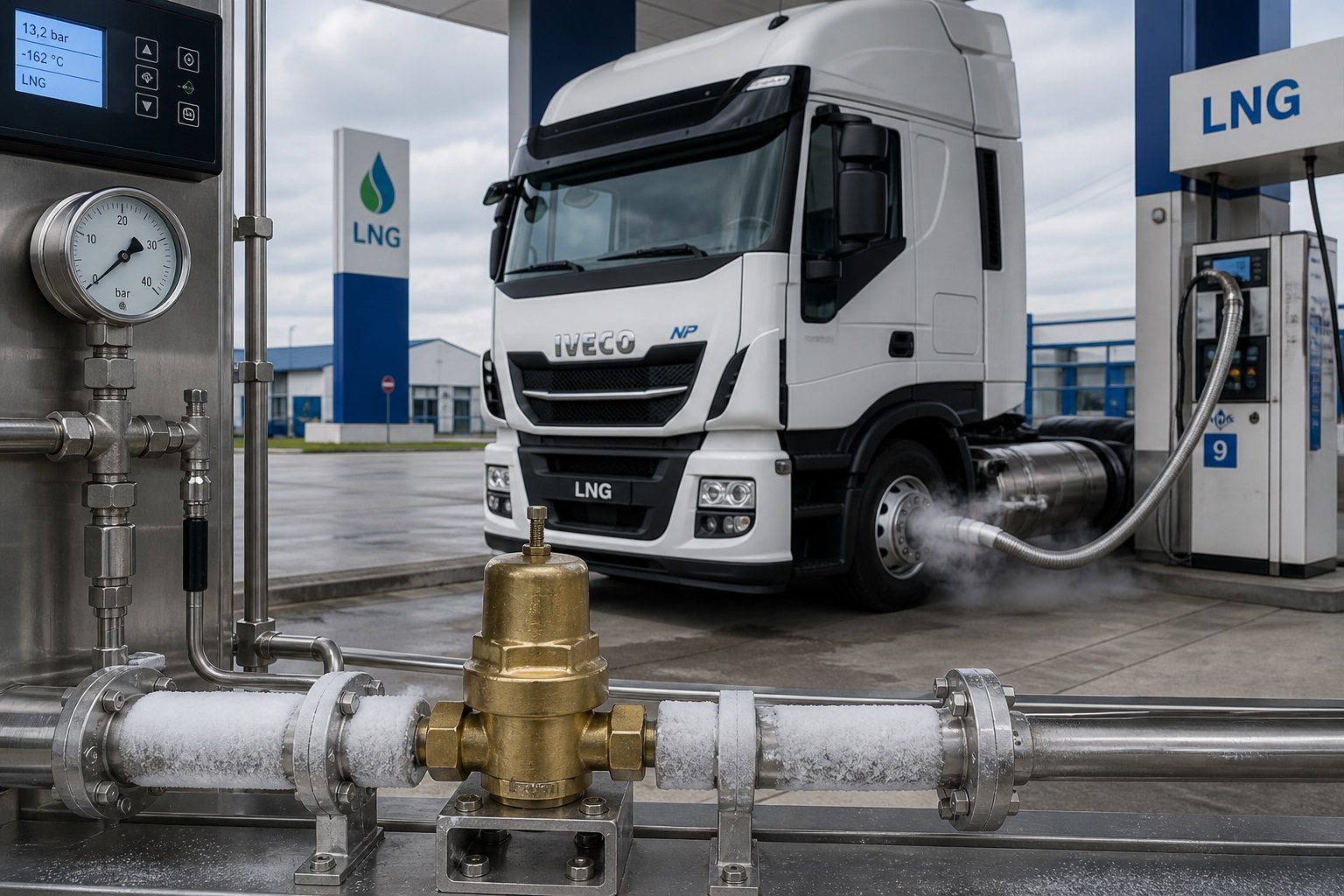

Stazioni LNG per autotrazione
L'Italia è uno dei mercati europei più sviluppati per l'autotrazione pesante a LNG: oltre 100 stazioni di rifornimento già operative. Ogni stazione ha riduttori e valvole criogeniche su linee di trasferimento, sistemi di pressurizzazione, recupero boil-off. Esecuzioni dedicate -162°C, conformi a TPED per il trasporto, certificazioni di sicurezza specifiche per stazioni pubbliche.

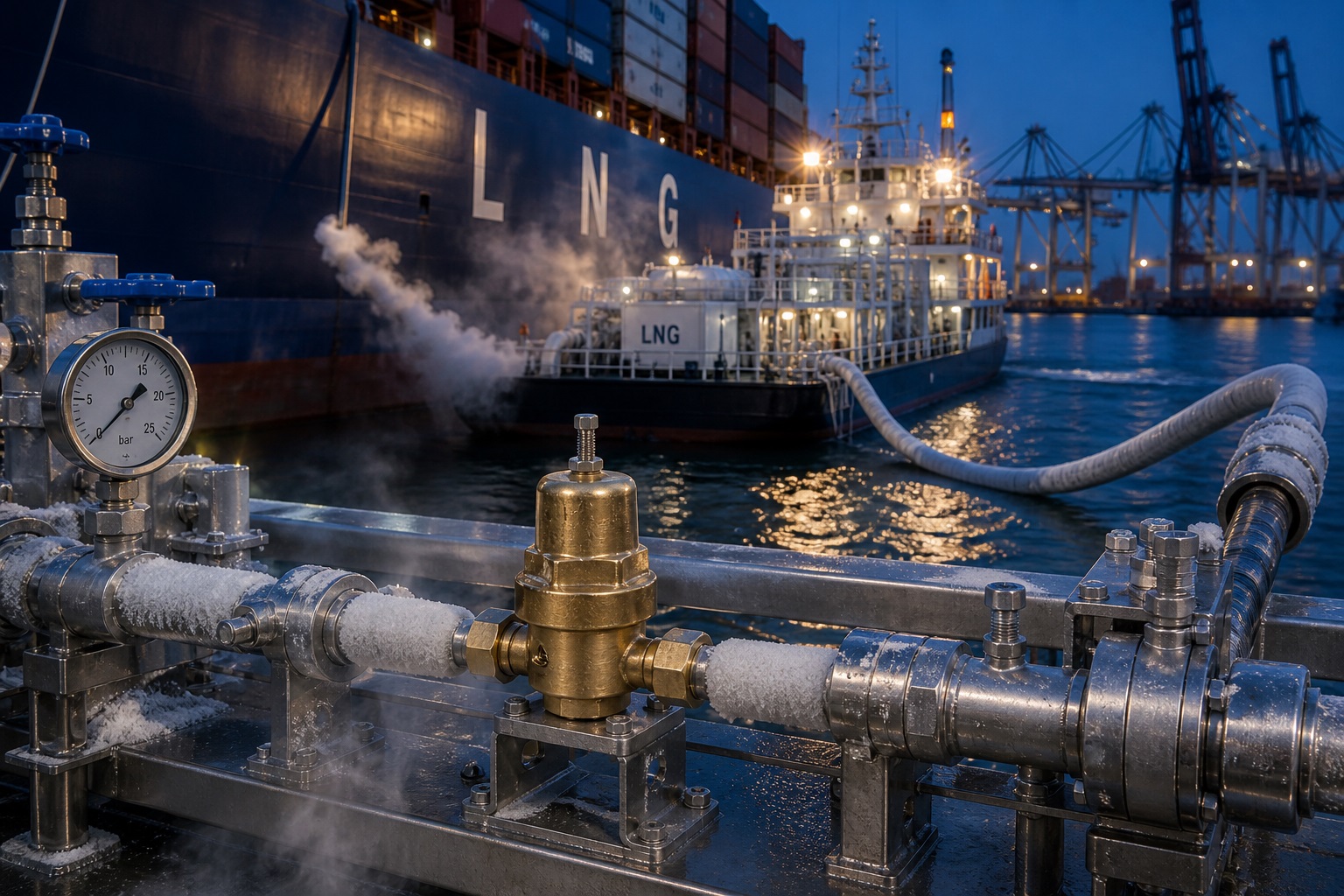

Bunkering LNG navale e mobility marittima
La spinta IMO verso combustibili a basso zolfo ha accelerato la conversione delle flotte navali a LNG. I porti italiani si stanno attrezzando con bunkering ship-to-ship e truck-to-ship. Le valvole su linee LNG navali richiedono fire-safe ISO 10497 obbligatorio, doppia certificazione PED + classificazione navale (RINA, DNV, ABS, LR, BV), idoneità per servizio continuo in ambiente marino.

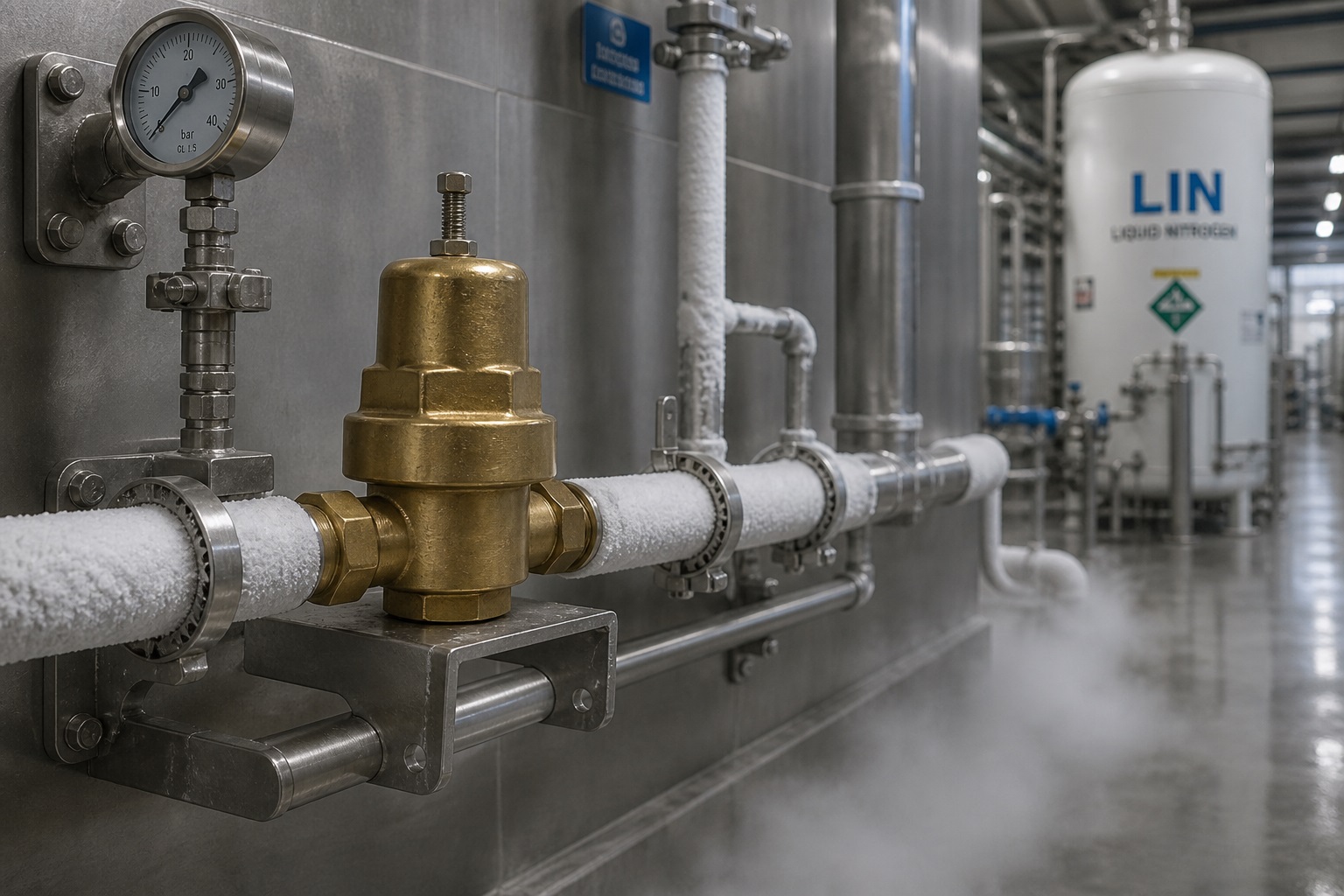

Distribuzione azoto liquido (LIN)
L'azoto liquido a -196°C è il fluido criogenico più diffuso in industria: trattamenti termici, food freezing, inertizzazione spinta, criopreservazione, ricerca. Riduttori dedicati gestiscono la pressione di alimentazione dai serbatoi (4-12 bar tipici) alle utenze. Materiali AISI 316L, tenute PCTFE, manometri criogenici. Vita utile lunga in servizio normale.

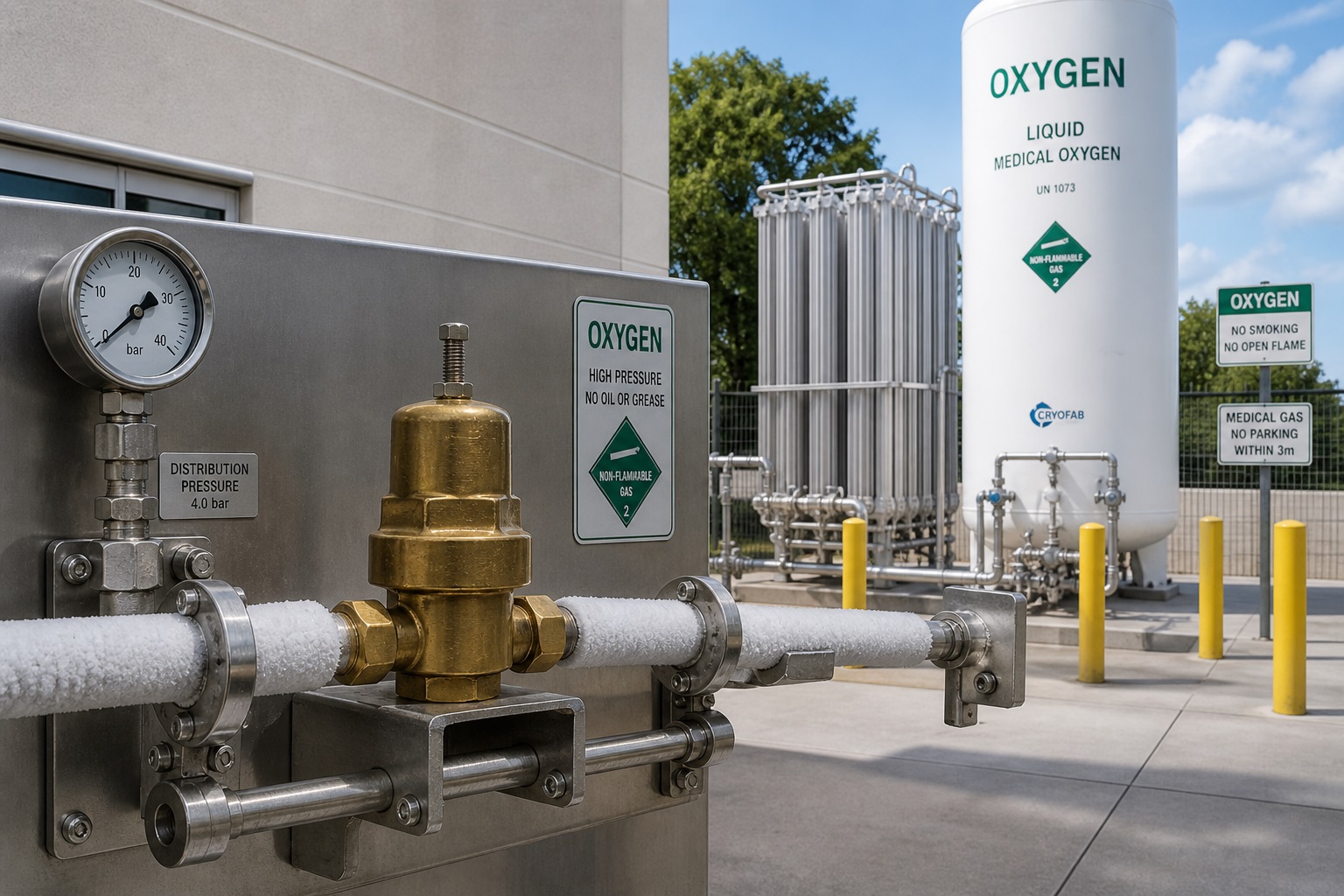

Ossigeno liquido (LOX) — oxygen service
L'ossigeno liquido richiede materiali tassativamente sgrassati (no oli, grasso o particolato che potrebbero innescare combustione). Tutte le esecuzioni LOX sono fornite con certificato di pulizia conforme EN 12300, materiali oxygen-compatible (no titanio, no alluminio in zone critiche), test di tenuta a temperatura criogenica. Settori: ospedali e cliniche, siderurgia (BOF), aerospaziale, gas tecnici industriali.

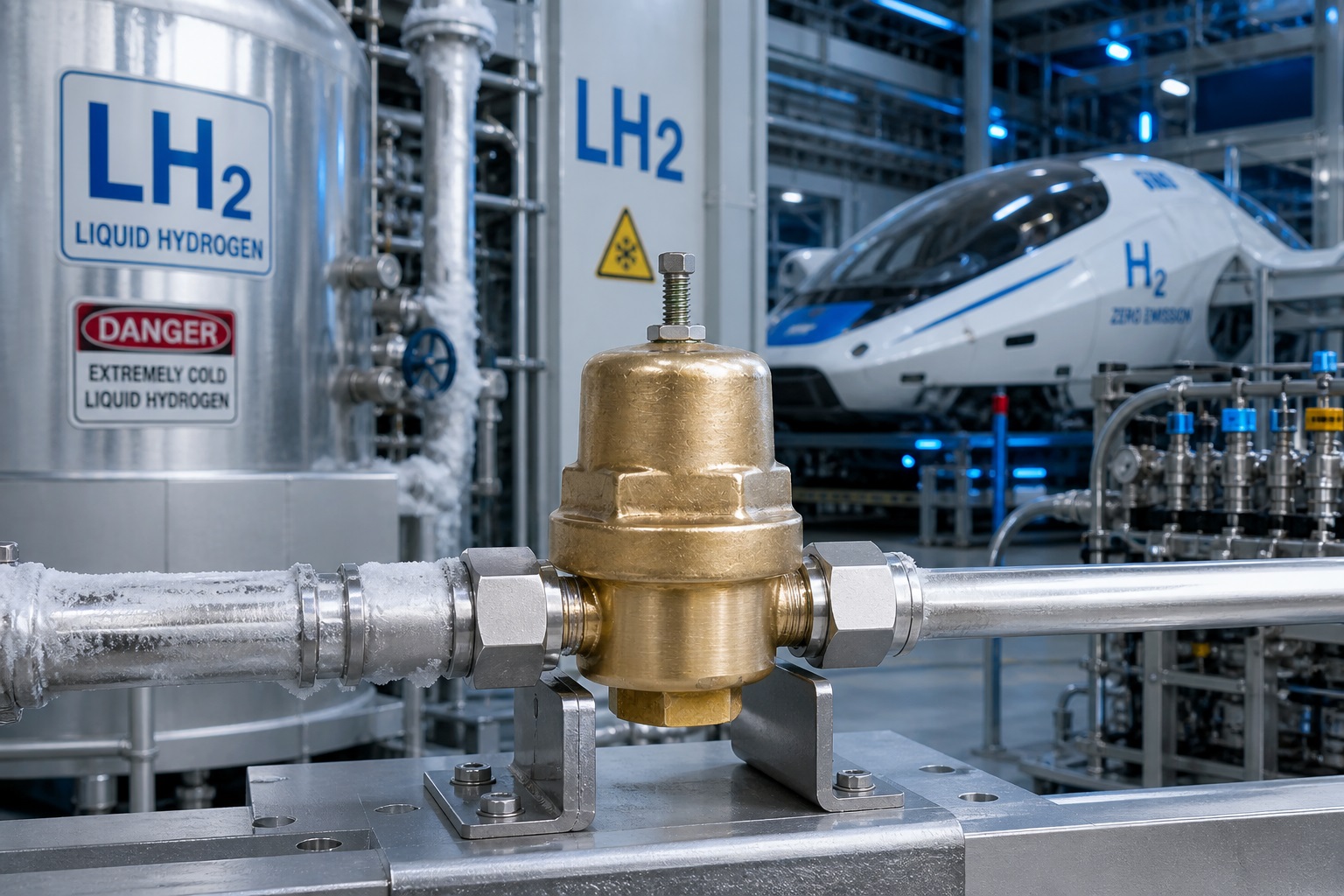

Idrogeno liquido (LH2)
Frontiera tecnologica della criogenia: l'idrogeno liquido a -253°C combina le sfide della criogenia spinta con quelle dell'idrogeno (fragilizzazione, permeazione, ATEX IIC). Applicazioni: aerospaziale, mobility a idrogeno per camion e treni, futuri aerei a celle a combustibile. Esecuzioni con materiali H2-compatibili, certificazione ATEX IIC T6, isolamento avanzato. Vedi anche applicazione idrogeno H₂.

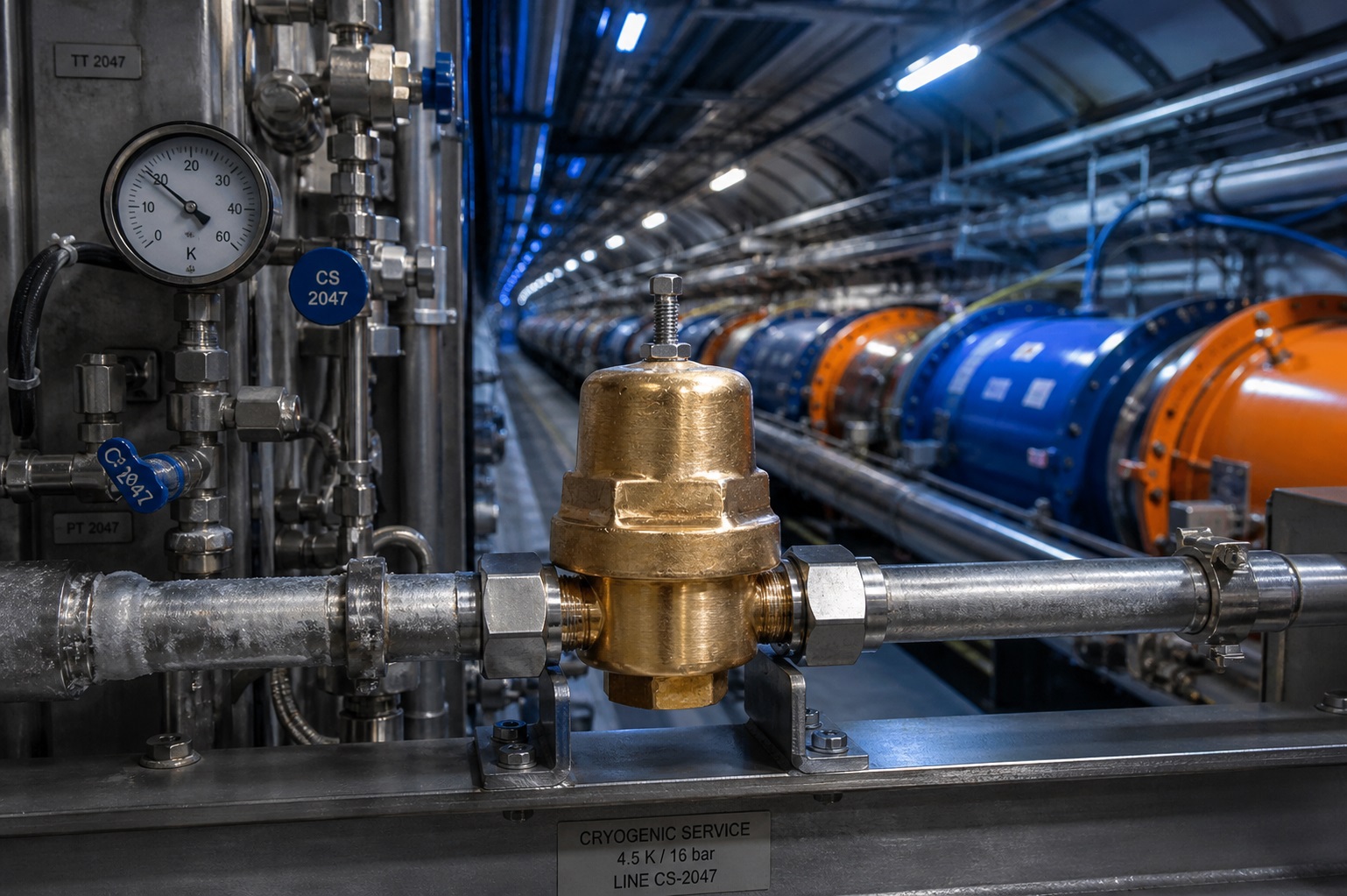

Ricerca scientifica e fusione nucleare
I grandi laboratori di fisica usano criogenia estrema con elio liquido a -269°C per raffreddare magneti superconduttori. CERN (LHC), INFN (Frascati, Legnaro, Catania), il progetto ITER (Cadarache, partecipazione italiana ENEA) sono tra i clienti tipici. Servono esecuzioni speciali fino a -270°C, leak rate ultra-basso (10⁻⁹ mbar·l/s), materiali bake-out compatibili.

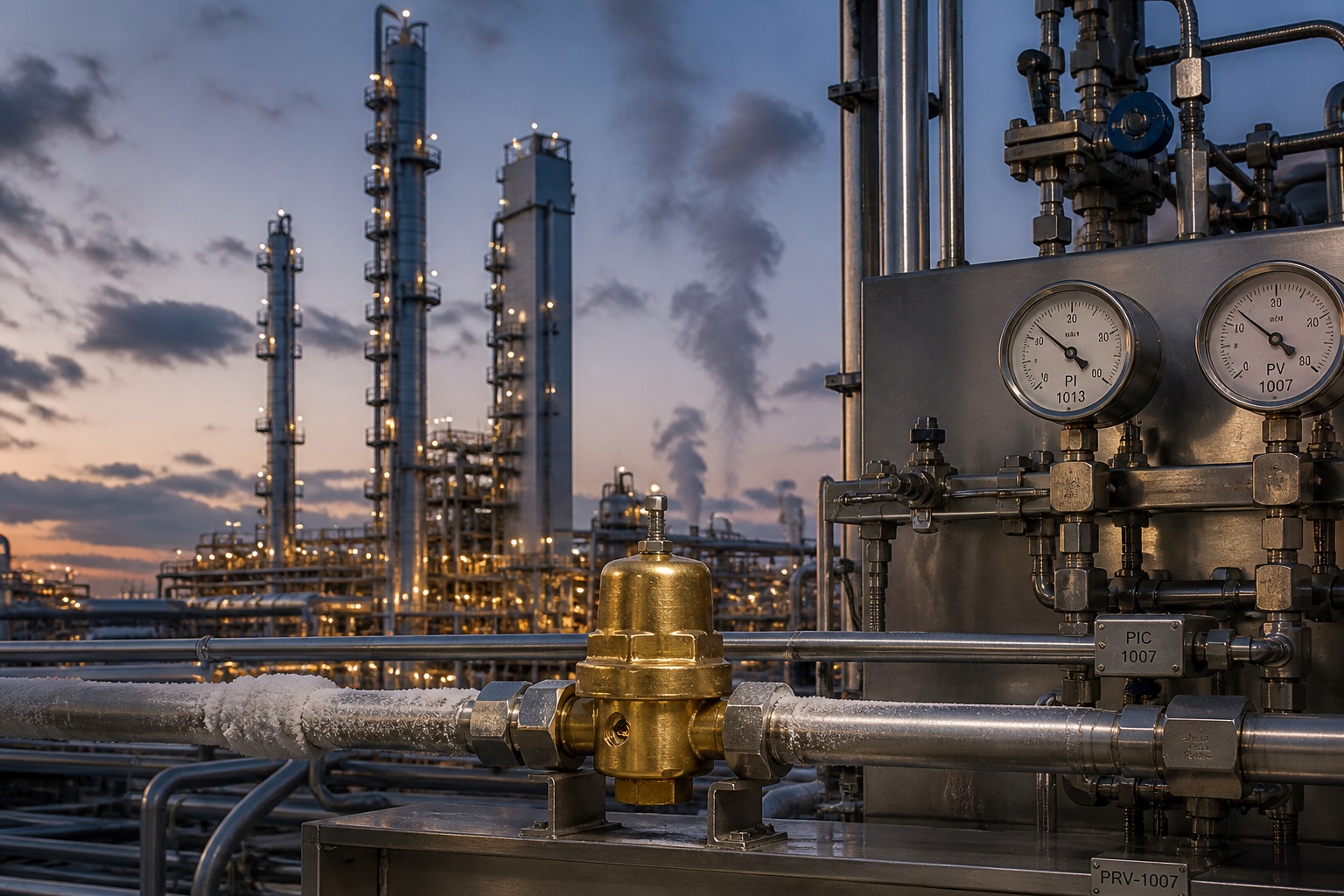

Air Separation Units (ASU)
Le grandi unità di separazione aria di Linde, Air Liquide, Sapio, SOL e altri gas company producono ossigeno, azoto e argon per liquefazione e distillazione frazionata. I cuori freddi delle ASU lavorano a temperature criogeniche con valvole e riduttori dedicati, in grandi diametri (fino a DN 200), con cicli operativi continui pluriennali. Affidabilità e durata sono i requisiti chiave.
Caratteristiche tecniche delle esecuzioni criogeniche
Cosa rende una valvola adatta alla criogenia spinta
Certificazioni e standard di riferimento
Le esecuzioni criogeniche fornite da MCA coprono tutte le certificazioni richieste dalle applicazioni LNG, gas tecnici, oxygen service, ricerca scientifica. Per ogni progetto forniamo il pacchetto documentale completo.
⚠️ Errori frequenti nella specifica criogenica
Pensare che "inox" basti: AISI 304 e 316 standard non sono qualificati per criogenia spinta senza test di impatto Charpy a temperatura ridotta. Servono materiali con certificato dei test alla temperatura di esercizio reale, non solo conformità di composizione.
Trascurare il bonnet esteso: una valvola "criogenica" senza bonnet adeguato perde le tenute esterne in poche settimane. La lunghezza del bonnet va dimensionata sulla temperatura: per LNG (-162°C) basta un bonnet medio; per LH2 (-253°C) ed elio liquido serve molto più allungato.
Saltare il sgrassaggio per oxygen service: una valvola "pulita visivamente" non è una valvola sgrassata. Per LOX serve certificato EN 12300 ufficiale, niente surrogati. Senza certificato la valvola non è installabile in linee oxygen service ad alta pressione.
Sottostimare i tempi di consegna: esecuzioni criogeniche speciali (fire-safe LNG, oxygen service ad alta pressione, idrogeno liquido) hanno lead time di 10-16 settimane. Pianificare la fornitura con anticipo evita ritardi sul progetto.
Specifiche tecniche di riferimento
Le esecuzioni criogeniche MCA coprono tipicamente i seguenti range. Per applicazioni speciali (DN molto grandi, temperature estreme sotto -270°C, fluidi proprietari) forniamo configurazioni dedicate su richiesta.
- Range temperatura: da -196°C standard a -253°C per LH2, fino a -270°C per esecuzioni ricerca scientifica (elio liquido). Lato caldo fino a +120°C / +200°C per cicli di rinvenimento.
- Range pressione: tipicamente fino a 50 bar in versione cryogenic; con esecuzioni speciali fino a 250-550 bar per applicazioni alta pressione (idrogeno).
- Diametri nominali: da DN 6 (ricerca, laboratorio) a DN 200 (terminali LNG, ASU). Versioni filettate, flangiate, butt weld, socket weld a seconda dell'applicazione.
- Materiali corpo: 1.4408 (CF8M fuso) standard, 1.4404 (AISI 316L lavorato), bronzo speciale per alcune esecuzioni navali. Test di impatto Charpy a temperatura ridotta certificati.
- Materiali tenute: PCTFE (Kel-F) per sedi principali, PTFE caricato (vetro/grafite) per premistoppa, EPDM low-T per zone esterne. Tutte qualificate sui range termici operativi.
- Connessioni: filettatura ISO 228 / NPT, flange EN 1092 / ANSI 150-300-600, butt weld e socket weld, attacchi specifici per linee criogeniche.
- Tipologie disponibili: riduttori di pressione di linea, valvole di sicurezza, valvole di intercettazione (globe, gate, ball, butterfly), valvole di non ritorno, valvole di controllo pneumatiche.
Hai un'applicazione criogenica o LNG da specificare?
Inviaci la specifica completa: fluido (LNG, LIN, LOX, LAR, LH2, elio), temperatura operativa minima, pressioni, portata, attacchi della linea, certificazioni richieste (PED, navale, fire-safe, oxygen service), eventuali requisiti di sistema. Ti rispondiamo con la configurazione corretta, scheda tecnica, tempi di consegna e quotazione completa. Per progetti grandi (terminali, stazioni di bunkering, impianti ASU) facciamo anche dimensionamento di sistema completo.
Esplora il cluster riduttori di pressione
Tutte le pagine del cluster MCA sui riduttori di pressione, organizzate per tipologia di contenuto.
📦 Prodotti
🛠️ Applicazioni
Domande frequenti
Cosa cambia in un riduttore di pressione per criogenia?
Tutto cambia rispetto a un riduttore industriale standard. Bonnet esteso (cryogenic extended bonnet) per allontanare le tenute dalla zona fredda, materiali certificati per il comportamento alle bassissime temperature (acciai austenitici tipo 1.4404 / AISI 316L o leghe speciali), tenute dedicate al freddo (PCTFE, PTFE caricato, EPDM speciali), test di tenuta a temperatura criogenica, sgrassaggio per oxygen service, fire-safe certificato per LNG. Un riduttore standard a -196°C smette di funzionare correttamente in pochi minuti.
Fino a quale temperatura si può scendere?
Le soluzioni di pressione che MCA può fornire per criogenia coprono temperature operative fino a -196°C in versioni standard (LIN, LOX, LAR), fino a -253°C per idrogeno liquido (LH2), fino a -270°C in esecuzioni speciali per elio liquido e applicazioni di ricerca scientifica. Un riduttore generico in inox industriale standard non lavora correttamente sotto -40°C: per criogenia servono progettazione, materiali e test dedicati.
Vanno bene per LNG navale e bunkering?
Sì, sono disponibili esecuzioni con certificazione fire-safe secondo EN ISO 10497 (la valvola resta tenuta anche in caso di incendio esterno), approvazioni delle principali società di classificazione navali (RINA, DNV, ABS, Lloyd's Register, Bureau Veritas), conformità PED per pressioni fino a 50 bar. Sono installati su unità di rigassificazione, bunkering navale, mobility marittima a LNG e idrogeno.
Funzionano per oxygen service (LOX)?
Sì, con esecuzioni dedicate sgrassate e pulite per oxygen service. L'ossigeno (gassoso e liquido) richiede tutti i materiali a contatto puliti da residui di olio, grasso o particolato che potrebbero innescare incendi. Le valvole oxygen service sono fornite con certificato di pulizia conforme a EN 12300 e materiali compatibili con oxygen service ad alta pressione (no leghe a base di titanio, no alluminio in zone critiche).
Quali materiali si usano per il corpo?
Per criogenia spinta i materiali standard sono acciai austenitici al cromo-nichel: 1.4404 (AISI 316L) per la maggior parte delle applicazioni, 1.4408 (CF8M fuso) per corpi di taglia maggiore, bronzo alluminio o ottoni speciali in alcune esecuzioni navali. Le ghise e gli acciai al carbonio sono assolutamente esclusi: diventano fragili sotto 0°C e si rompono catastroficamente alle temperature criogeniche. Tutti i materiali a contatto sono soggetti a test di impatto Charpy a temperatura ridotta secondo EN 13648.
Cos'è il bonnet esteso e perché serve?
Il cryogenic extended bonnet è un prolungamento del corpo della valvola tra la zona di tenuta dello stelo e il corpo principale a contatto col fluido criogenico. Serve a creare una zona di transizione termica dove la temperatura sale gradualmente dal freddo del fluido alla temperatura ambiente delle tenute esterne. Senza bonnet esteso le tenute esterne (premistoppa, tenute dinamiche) si congelerebbero e perderebbero. Il bonnet va anche correttamente isolato termicamente per evitare formazione di ghiaccio e ridurre i flussi termici parassiti.
Come si fa la manutenzione di un riduttore criogenico?
La manutenzione segue gli stessi principi dei riduttori industriali ma con protocolli specifici. Il riduttore va riscaldato lentamente a temperatura ambiente prima di smontarlo (mai forzare componenti freddi). Le tenute interne (PCTFE, PTFE caricato) vanno sostituite con kit ricambi originali, il sgrassaggio per oxygen service va rifatto se la valvola è soggetta a O2. La revisione completa è raccomandata ogni 2-5 anni a seconda del servizio. Per impianti critici MCA fornisce anche servizio di revisione presso il produttore con certificazione di rimessa in servizio.
Quanto è il tempo di consegna tipico?
Per esecuzioni standard più frequenti (DN piccoli, AISI 316L, range temperatura -196°C, certificazioni standard) i tempi di consegna sono tipicamente 4-8 settimane. Per esecuzioni speciali (DN grandi, fire-safe LNG, oxygen service ad alta pressione, idrogeno liquido a -253°C, certificazioni navali specifiche) si arriva a 10-16 settimane. Per progetti grandi conviene quindi pianificare la fornitura con anticipo. MCA gestisce il lead time direttamente con il produttore e fornisce visibilità precisa sui tempi alla quotazione.
