MCA Strumentazione Industriale – Applicazione navale
Bronzo rosso Berluto per circuiti acqua di mare, antincendio, raffreddamento motori, offshore — certificazioni RINA, DNV, ABS, Lloyd's Register, BV
Applicazione navale e marina
L'acqua di mare è uno dei fluidi più aggressivi che un componente industriale debba sopportare. Cloruri elevati, ossigeno disciolto, presenza di solfati riducenti, microrganismi che generano biofouling, sollecitazioni meccaniche continue da onde e vibrazioni di bordo. Materiali standard come acciaio al carbonio, ghisa e ottone comune si degradano in mesi. L'inox AISI 316L resiste, ma è soggetto a pitting in zone stagnanti. Il bronzo rosso — designazione tecnica CuSn5Zn5Pb2-C-GS, codice europeo CC491K, comunemente noto come RG5 — è la risposta di un secolo di cantieristica navale tedesca a questo problema.

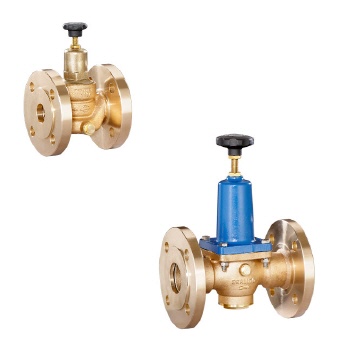

Berluto Armaturen, fondata a Düsseldorf nel 1920 e di cui MCA è distributore esclusivo per l'Italia, è il riferimento europeo per riduttori di pressione e valvole in bronzo rosso. Le serie 2-6 (filettate) e flangiate, con cartucce e ricambi a vita, sono installate da decenni su navi mercantili, traghetti, navi militari, piattaforme offshore e dissalatori. La specialità non è una variante della gamma — è il cuore industriale di Berluto.
La superiorità del bronzo rosso non è un argomento di marketing — è un dato di metallurgia consolidato. Tre proprietà fanno la differenza, e sono il motivo per cui le società di classificazione navale lo riconoscono storicamente come materiale qualificato per servizio marino.
La composizione della lega RG5 (rame ~85%, stagno 5%, zinco 5%, piombo 2%) è bilanciata per ridurre la corrosione galvanica differenziale. In presenza di acqua di mare la formazione di un sottile strato passivo di ossidi rallenta la dissoluzione del metallo, mentre il piombo migliora la lavorabilità senza compromettere la resistenza meccanica. Il risultato è una velocità di corrosione misurata in centesimi di millimetro all'anno, contro i decimi tipici degli ottoni.
Il rame ha proprietà biocide naturali. La lenta dissoluzione di ioni rame nell'acqua di mare crea un microambiente sfavorevole alla proliferazione di alghe, mitili e microrganismi che colonizzano gli altri materiali (acciaio, plastica, alluminio). I componenti in bronzo rosso restano puliti più a lungo, riducendo perdite di carico e necessità di manutenzione meccanica.
Il bronzo rosso si presta a fusione di precisione, lavorazione meccanica accurata, saldatura per riparazione. Nei riduttori Berluto le sedi delle valvole, le superfici di tenuta e i passaggi del fluido vengono lavorati con tolleranze ottime, garantendo prestazioni di regolazione costanti per decenni. Le cartucce interne sono sostituibili — il corpo in bronzo rosso resta in linea per l'intera vita dell'impianto.
Una nave mercantile o militare ha decine di circuiti idraulici e pneumatici. La presenza di acqua di mare riguarda direttamente alcuni di essi e indirettamente altri (tramite scambiatori). Ecco i casi tipici dove un riduttore Berluto in bronzo rosso fa la differenza.

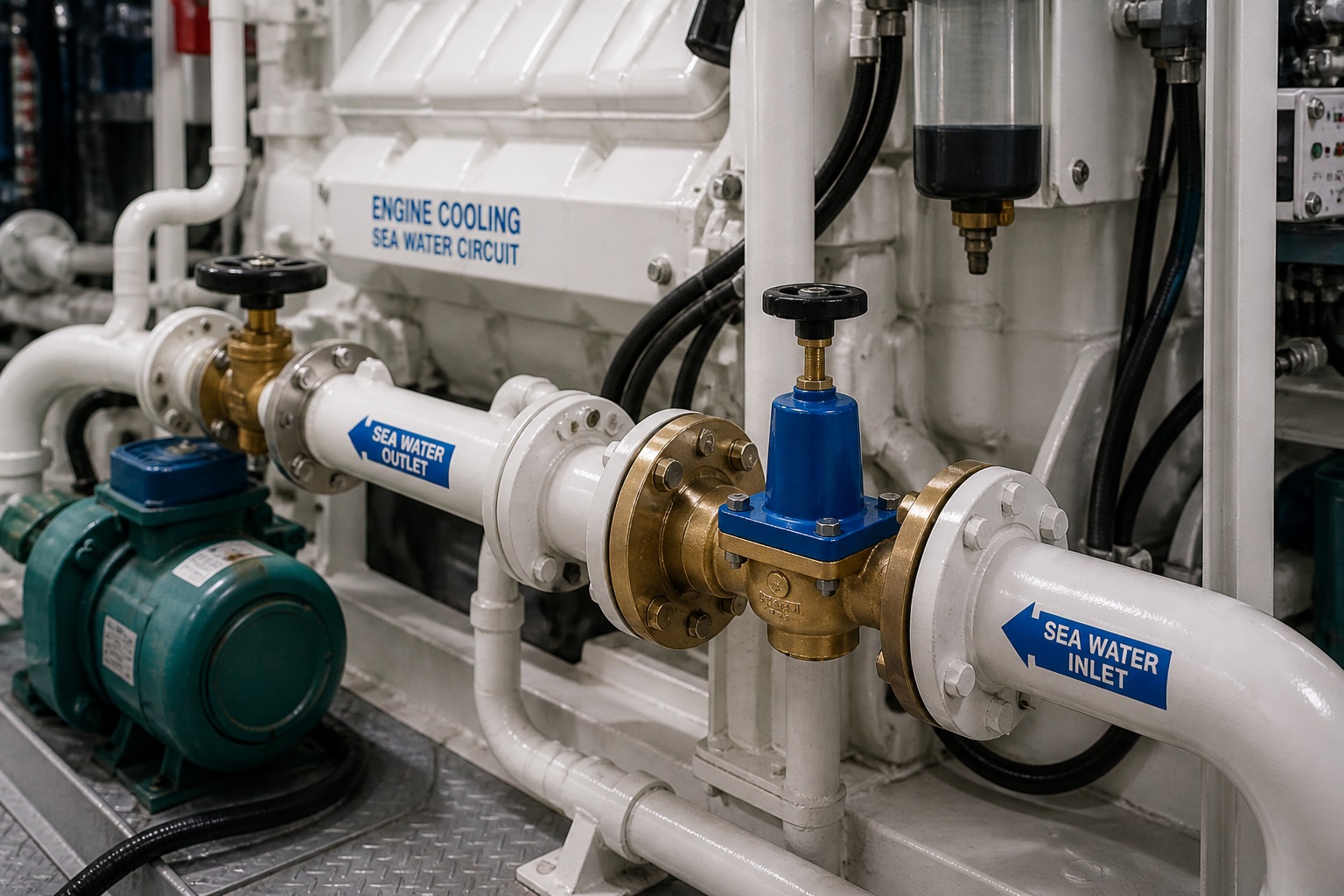

L'acqua di mare prelevata dalla presa a mare alimenta gli scambiatori del circuito di raffreddamento dei motori principali e ausiliari. La pressione viene ridotta a valori compatibili con gli scambiatori. Il riduttore lavora in continuo per tutta la navigazione, in condizioni di sollecitazione termica e meccanica costanti.
Tipologia consigliata: Berluto serie 2-6 in bronzo rosso, flangiata DN50-DN150

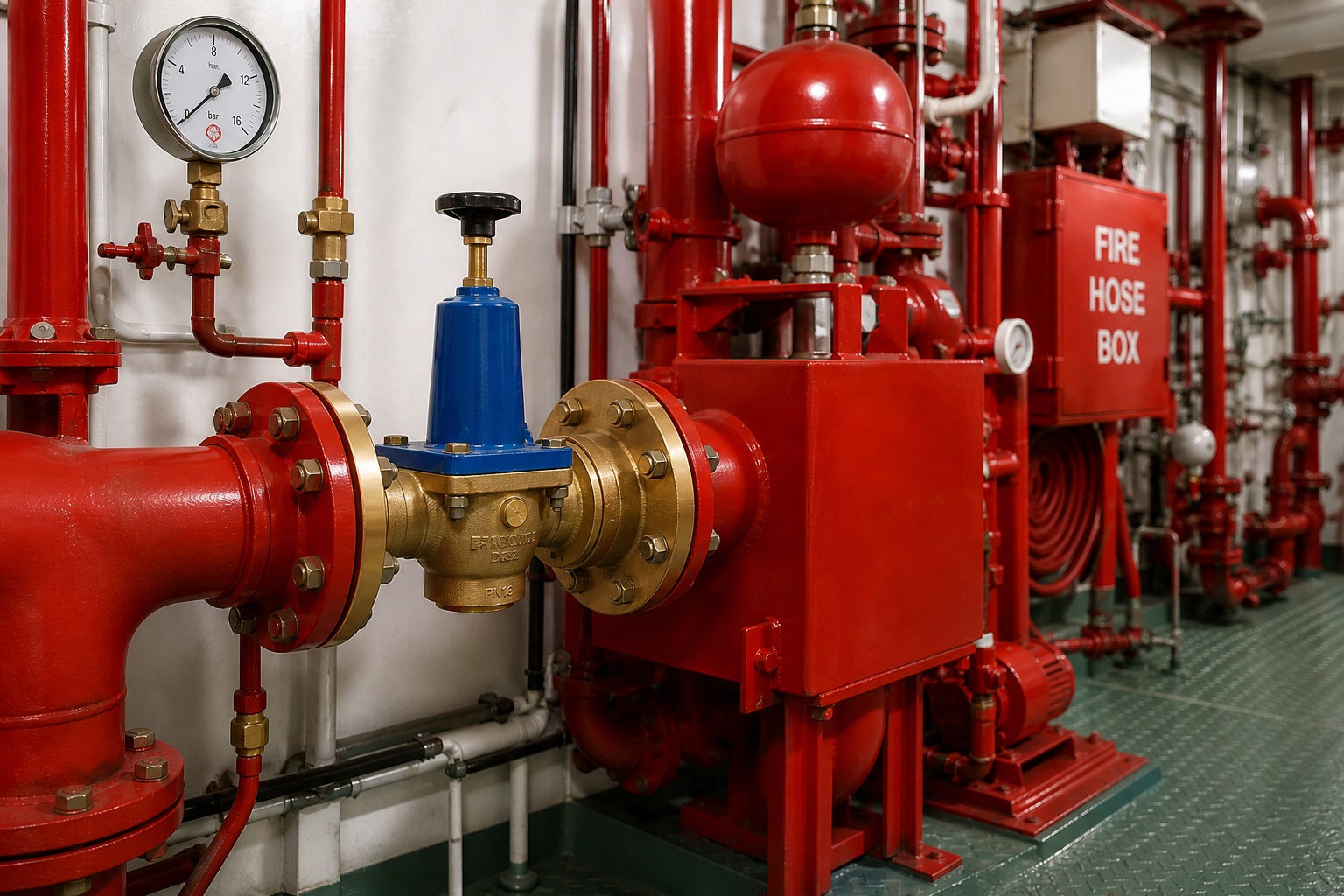

L'acqua di mare alimenta la rete antincendio della nave, idranti e impianti sprinkler. La pressione di rete principale è elevata (8-12 bar) e va ridotta nei punti di utilizzo a valori conformi alle normative di classifica. Il riduttore deve garantire portata di picco istantanea in caso di emergenza.
Tipologia consigliata: riduttore flangiato in bronzo rosso con certificazione classe

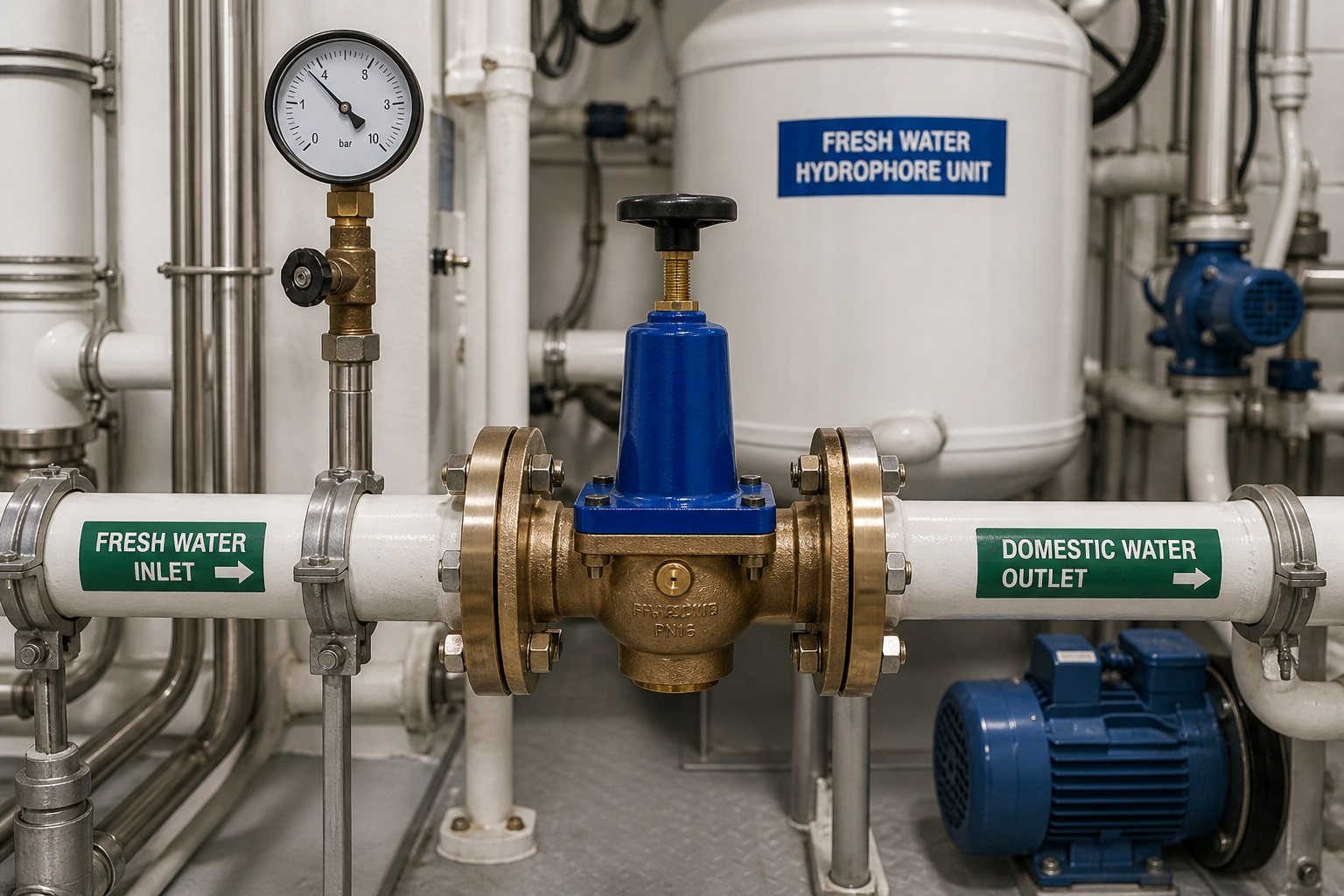

La rete di acqua dolce sanitaria è alimentata da serbatoi a pressione e distribuita ai locali con pressione ridotta tramite riduttori certificati DVGW. Anche se non è acqua di mare, il bronzo rosso è la scelta standard nei cantieri perché evita di gestire materiali diversi su circuiti che corrono in parallelo nello stesso locale tecnico.
Tipologia consigliata: Berluto serie a membrana DVGW, filettata o flangiata

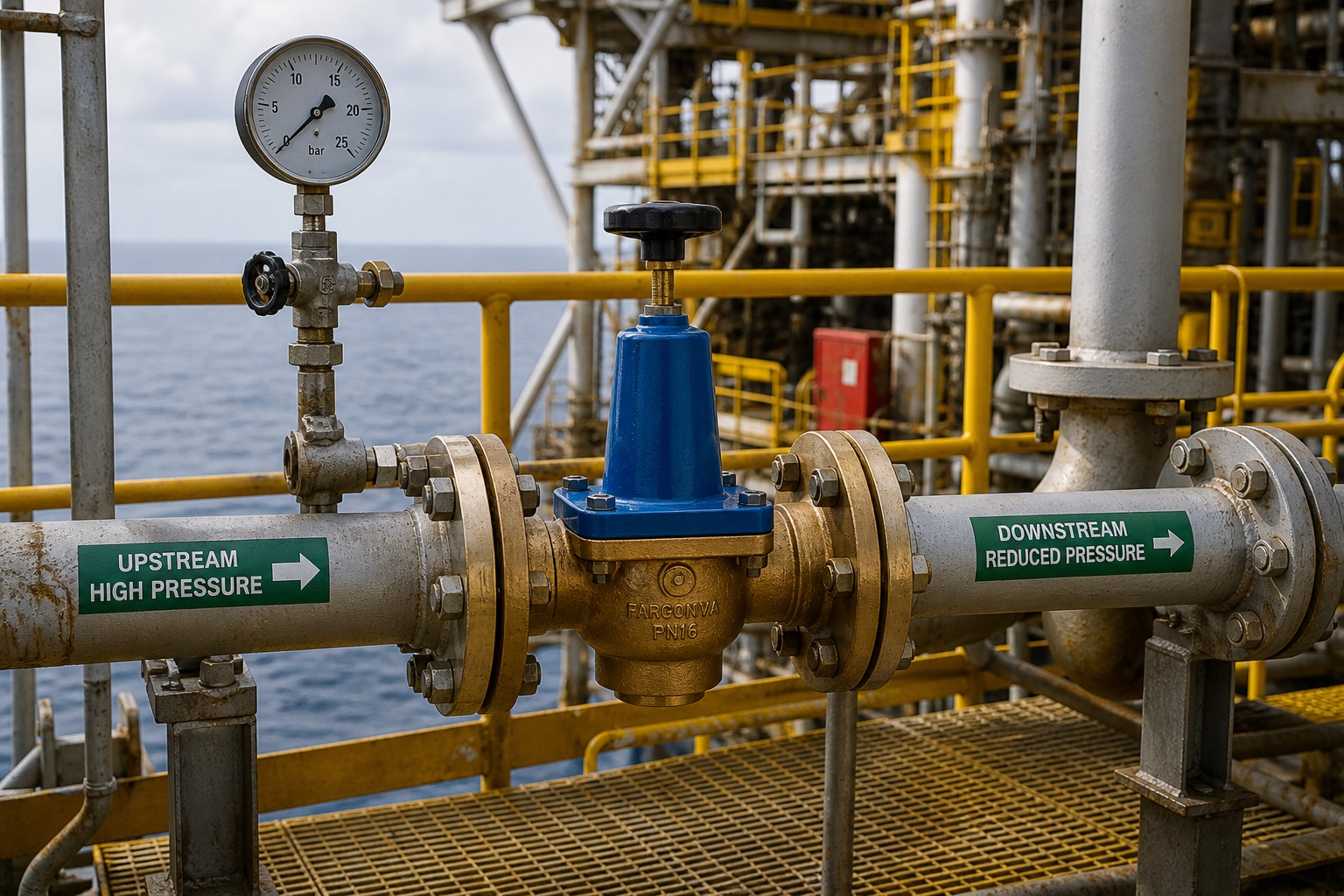

Su piattaforme offshore l'acqua di mare alimenta circuiti di servizio, raffreddamento processi, antincendio. I dissalatori utilizzano riduttori per stabilizzare la pressione di alimentazione delle membrane di osmosi inversa. Le condizioni operative sono severe: salinità elevata, vibrazioni continue, esposizione a sole e salsedine.
Tipologia consigliata: bronzo rosso flangiato con verniciatura per ambiente marinoI riduttori Berluto in bronzo rosso sono certificati dalle principali società di classificazione navale internazionali. La conformità di classe è verificata sui materiali (certificati 3.1), sui processi produttivi e sui test di tipo. MCA fornisce la documentazione completa richiesta in fase di collaudo cantieristico.
Berluto è uno dei rari produttori europei specializzati verticalmente sul bronzo rosso. Non è un costruttore generalista che ha "anche" la versione marina: è uno specialista che dal 1920 vive di questa lega. La scelta operativa che ne deriva ha quattro implicazioni concrete.
Berluto produce riduttori in bronzo rosso e inox per acqua, vapore e gas. Non disperde lo sviluppo su categorie marginali. Il risultato è una gamma marina coerente, con varianti consolidate da decenni di applicazioni reali, ricambi e cartucce sostituibili a vita, e un supporto tecnico in lingua italiana via MCA.
La serie 600 a membrana è disponibile a magazzino in Germania per i diametri da DN65 a DN150. Per i progetti di refitting o le emergenze di cantiere, questo significa tempi di consegna in 1-3 settimane invece dei 6-10 tipici delle valvole speciali. Per i diametri più piccoli (filettati) la disponibilità è ancora più rapida.
I certificati 3.1 sui materiali, le dichiarazioni di conformità PED, gli attestati delle società di classifica vengono forniti con il riduttore. Per cantieri e armatori significa eliminare la trafila documentale e arrivare al collaudo classe con il fascicolo completo dal primo giorno.
Il corpo del riduttore Berluto in bronzo rosso non ha praticamente vita utile predefinita: il bronzo non si consuma in servizio acqua di mare. La sola manutenzione richiesta è la sostituzione periodica della cartuccia interna (membrana, sede, molla), operazione che si esegue senza rimuovere il corpo dalla linea. Su un orizzonte di trent'anni il TCO è significativamente inferiore rispetto a soluzioni in inox o ottone con sostituzione completa periodica.
Inviaci il dettaglio del circuito (acqua di mare, dolce, antincendio), pressioni di esercizio, portate, attacchi richiesti, ente di classifica del progetto. Ti rispondiamo con il modello Berluto in bronzo rosso configurato, certificazioni disponibili, calcolo Kv e tempi di consegna.
Pagine prodotto, altre applicazioni e guide tecniche correlate. Particolarmente utili per progetti navali sono la guida materiali e la pagina prodotto sui riduttori flangiati.
Il bronzo rosso (lega CuSn5Zn5Pb2-C-GS, designazione CC491K, comunemente RG5) è una lega di rame, stagno, zinco e piombo specificamente formulata per resistenza alla corrosione galvanica e alla bio-incrostazione in ambiente marino. Combina ottima lavorabilità meccanica, saldabilità, resistenza alla pressione e durabilità decennale anche in immersione continua. È lo standard de facto della cantieristica navale tedesca ed europea per valvole, riduttori e raccorderia esposti ad acqua di mare. Approfondimento nella guida materiali.
I riduttori Berluto delle serie 2-6 in bronzo rosso sono certificati dalle principali società di classificazione navale: DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register, RINA (Registro Italiano Navale), Bureau Veritas, CCS (China Classification Society). Sono inoltre certificati DVGW e WRAS per acqua potabile in versioni dedicate. Le certificazioni effettive disponibili dipendono dal modello specifico — chiedi conferma a MCA in fase di richiesta offerta.
Tecnicamente sì, ma con cautela. L'inox AISI 316L è soggetto a corrosione interstiziale e per pitting in presenza di acqua di mare con cloruri elevati e bassa velocità del flusso (zone stagnanti). Il bronzo rosso è universalmente considerato più affidabile per acqua di mare in continuo. Per acqua di mare in tratti di linea con fluidi poco aggressivi e ricambio costante, l'inox è ammesso; in dubbio, il bronzo rosso resta la scelta sicura. Per applicazioni con cloruri estremi esistono leghe speciali (super-duplex, Cu-Ni 90/10), valutabili caso per caso.
I circuiti tipici sono: raffreddamento motori ausiliari e principali con acqua di mare, sistemi antincendio di bordo (alimentazione idranti), reti di acqua dolce sanitaria, alimentazione utenze ausiliarie, dissalatori, sistemi di zavorra, distribuzione vapore di bordo. Berluto fornisce riduttori dimensionati per ciascuna applicazione, con corpi flangiati o filettati a seconda del DN richiesto.
Sì. Berluto produce riduttori in bronzo rosso sia in versione filettata (BSP, NPT) per piccoli diametri sia flangiata (DIN PN10/16, ASME) fino a DN150. La serie 600 a membrana è disponibile a magazzino fino a DN150 con tempi di consegna ridotti. Le versioni flangiate sono lo standard per impianti navali e offshore dove lo smontaggio per manutenzione deve essere rapido e ripetibile. Vedi anche la pagina riduttori flangiati DN20-DN150.
Con installazione corretta (filtro a monte, manutenzione periodica delle cartucce, pressione di esercizio entro la classe nominale) la durata operativa è pluridecennale. Le cartucce interne sono sostituibili senza rimuovere il corpo dalla linea, prolungando ulteriormente il ciclo di vita dell'installazione. È uno dei motivi per cui Berluto viene scelto in cantieristica navale: il TCO (total cost of ownership) sui trent'anni è inferiore rispetto a soluzioni in inox o ottone con sostituzioni più frequenti.
Sì. Il nostro ufficio tecnico fornisce dichiarazioni di conformità, certificati 3.1 dei materiali, attestati di classe RINA / DNV / ABS / LR / BV e tutta la documentazione richiesta dall'ente di classifica per il collaudo dell'impianto. La gestione documentale fa parte del nostro servizio standard ed è particolarmente apprezzata da cantieri e armatori che lavorano su nuove costruzioni e refit.
Per modelli a magazzino (in particolare le serie 600 a membrana fino a DN150) i tempi di consegna sono di 1-3 settimane dall'ordine. Per modelli speciali, configurazioni dedicate o lotti grandi i tempi si allungano in funzione della disponibilità presso lo stabilimento Berluto in Germania, tipicamente 6-10 settimane. Come distributore esclusivo Italia, MCA può attivare l'urgenza diretta col costruttore quando richiesto dalle tempistiche di cantiere.
MCA è distributore esclusivo Berluto in Italia per riduttori di pressione in bronzo rosso e inox. Forniamo cantieri navali in Liguria, Friuli Venezia Giulia, Veneto, Campania e Sicilia, armatori e operatori offshore con consulenza al dimensionamento e documentazione di classe completa.
