Come scegliere un riduttore di pressione

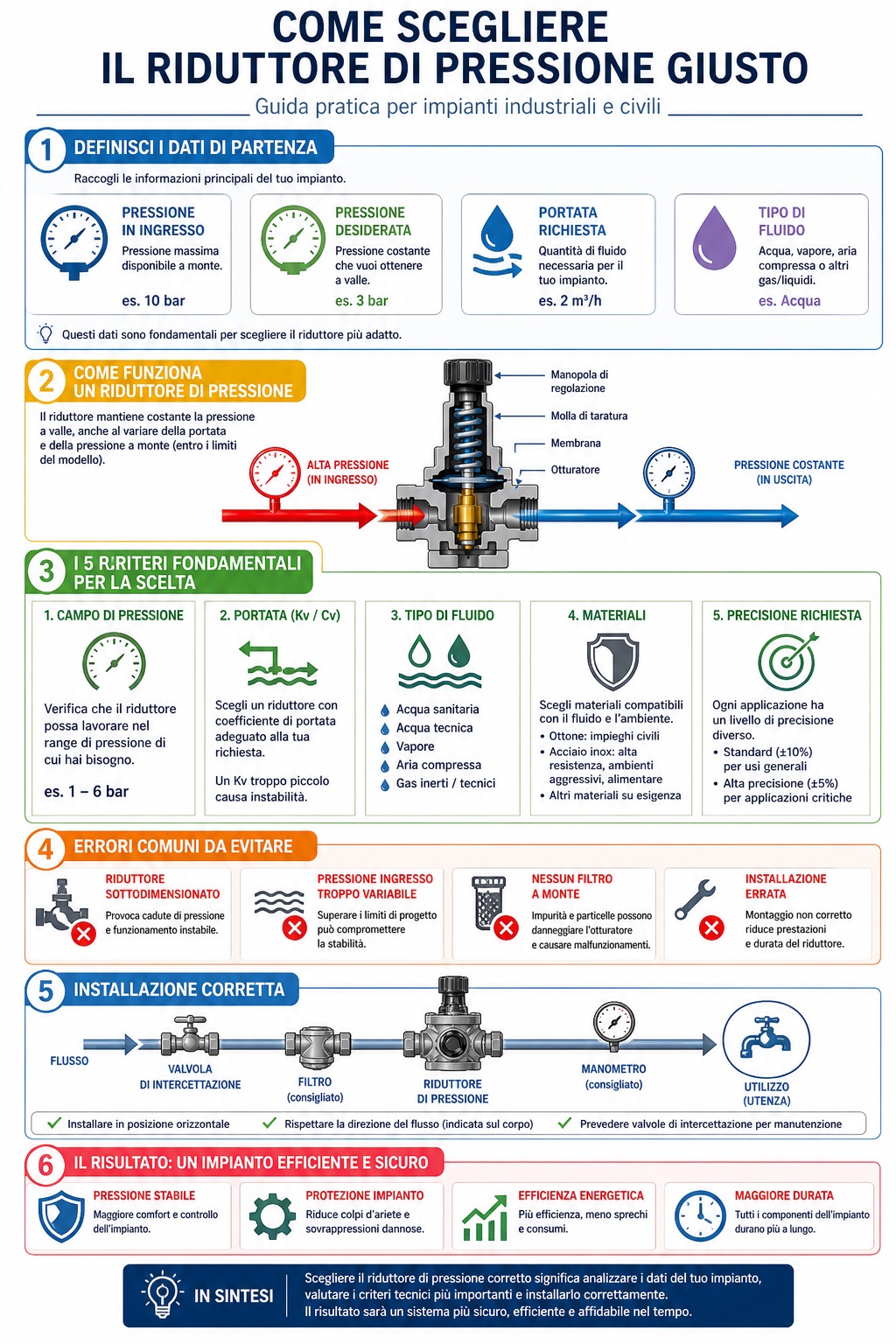

Checklist tecnica in otto punti per la selezione corretta di un riduttore di pressione industriale — fluido, pressione, portata, materiali, certificazioni
MCA Strumentazione Industriale – Guida tecnica
Checklist tecnica in otto punti per la selezione corretta di un riduttore di pressione industriale — fluido, pressione, portata, materiali, certificazioni
Checklist di dimensionamento
La scelta di un riduttore di pressione industriale non è "guarda il DN della linea e ordina". Un riduttore mal dimensionato cavita, fischia, oscilla, si usura in pochi mesi e può perdere taratura in modo imprevedibile. Le grandezze in gioco sono almeno otto, e ognuna interagisce con le altre — la pressione cambia con la temperatura, la portata massima determina il Kv, il fluido decide il materiale, l'ambiente impone le certificazioni.
Questa guida raccoglie in checklist sequenziale i criteri di selezione che applichiamo quotidianamente in MCA per i prodotti Berluto e Goetze. È pensata per essere usata come scaletta per la richiesta di offerta o come riferimento in fase di progetto. Alla fine trovi anche gli errori più comuni in fase di selezione e il modo per evitarli.
I passi sono in ordine logico: ogni risposta condiziona quella successiva. Se hai dubbi su uno solo dei punti, è il momento di chiamarci — è esattamente il tipo di consulenza che facciamo prima di emettere offerta.
Sembra ovvio, ma è il punto in cui si commettono più errori in fase di richiesta. "Acqua" non è una specifica sufficiente: serve sapere se è acqua sanitaria, demineralizzata, distillata, di mare, di processo con additivi. Lo stesso vale per "gas": il riduttore corretto per ossigeno è fisicamente diverso da quello per azoto, anche se sembrano simili a catalogo.
Servono sempre tre valori per la pressione di monte (minimo, nominale, massimo possibile) e uno per la pressione di valle desiderata. La pressione di monte massima è quella che determina la classe del corpo della valvola; la nominale serve per il dimensionamento; la minima serve per verificare che il riduttore funzioni correttamente in tutte le condizioni operative.
Verifica anche il rapporto monte/valle: rapporti maggiori di 10:1 (in pressione assoluta) richiedono soluzioni speciali. Se la pressione di monte è 30 bar e quella di valle 1 bar, sei nel limite. Oltre, serve un riduttore pilotato dimensionato per alto rapporto, oppure due riduttori in serie.
La portata determina il Kv richiesto della valvola. Il Kv è il coefficiente di portata, espresso in m³/h di acqua a 1 bar di perdita di carico, ed è il parametro fondamentale per dimensionare correttamente il riduttore. Servono almeno tre valori: portata minima, nominale e massima della tua applicazione.
Una regola di sicurezza importante: la velocità del fluido nella sezione ristretta non deve superare i 2 m/s per i liquidi (per evitare cavitazione) e circa il 30% della velocità sonica per i gas (per evitare flusso sonico). Se i tuoi numeri portano la velocità oltre questi limiti, il riduttore è sottodimensionato — anche se a calcolo Kv sembra giusto.
La temperatura del fluido (e dell'ambiente) determina la scelta delle guarnizioni e dei materiali strutturali. Le guarnizioni standard NBR coprono fino a 80-100 °C, FKM (Viton) fino a 190 °C, EPDM fino a 130 °C ma è incompatibile con oli, PTFE per range estremi. Per criogenia (-196 °C) servono materiali specifici testati per servizio criogenico.
Il materiale del corpo deve essere compatibile con il fluido e con l'ambiente esterno. Le scelte tipiche sono quattro: bronzo rosso, ottone DZR, acciaio inox 1.4408/1.4404, leghe speciali. Ognuno ha la sua zona ottimale e usarlo fuori range è una causa frequente di guasti precoci.
Vedi anche la guida materiali riduttori con dettaglio delle compatibilità chimiche.
Gli attacchi devono essere compatibili con la linea esistente. Gli standard più comuni sono filettato (BSP femmina, NPT, ISO 7 maschio per tubazioni), flangiato (DIN PN10/16/40, ASME class 150/300, JIS) e tri-clamp (ISO 2852, DIN 32676) per pharma e food sterile. Verifica anche pressione nominale (PN) della flangia in coerenza con la pressione di monte.
Le certificazioni dipendono da settore e fluido. Sono vincoli formali che vanno chiariti con l'ufficio acquisti o l'ente di controllo prima di emettere ordine — la sostituzione di un componente non certificato in fase di collaudo è una delle cause più frequenti di ritardo nei progetti.
L'ambiente di installazione modifica i requisiti del riduttore. Una valvola installata all'aperto in zona costiera ha esigenze di protezione superficiale diverse da una in centrale tecnica. Una in cabina ATEX richiede componenti antistatici. Una soggetta a vibrazioni richiede attacchi rinforzati o smorzatori.
Riepilogo rapido delle combinazioni più diffuse, da usare come prima scrematura. La verifica finale va sempre fatta con il fornitore in funzione del modello specifico.
| Fluido | Bronzo rosso (RG5) | Ottone DZR low-lead | Inox 1.4408 / 1.4404 | Leghe speciali |
|---|---|---|---|---|
| Acqua sanitaria | OK | OK (DVGW) | OK | — |
| Acqua di mare | ★ Ottimo | NO | OK (con riserva) | — |
| Acqua demineralizzata | NO | NO | ★ Ottimo | — |
| Vapore saturo | OK | NO | OK | — |
| Aria compressa | OK | OK | OK | — |
| Azoto, argon, CO2 | OK | OK | ★ Ottimo | — |
| Ossigeno tecnico | OK con sgrassatura | NO | ★ Ottimo con sgrassatura | OK |
| Idrogeno | NO (fragilizzazione) | NO | OK (alcuni gradi) | ★ Ottimo |
| Criogenia LNG | NO | NO | OK | ★ Ottimo |
| Pharma sterile | NO | NO | ★ Ottimo (FDA, USP) | — |
| Oli idraulici | OK | OK | ★ Ottimo | — |
| Solventi e fluidi aggressivi | NO | NO | OK (verifica) | ★ Ottimo (Hastelloy) |
Questi sono gli errori che vediamo più frequentemente in richieste di offerta o in casi di guasto su impianti esistenti. Conoscerli a priori evita brutte sorprese.
Scegliere un DN più grande "per stare larghi" porta a una valvola che lavora con apertura minima, in zona di scarsa precisione, instabile, con possibile fischio (flutter). È l'errore più diffuso.
Soluzione: dimensionare al Kv corretto, lasciando un margine del 20-30% sulla portata massima — non di più.
Specificare guarnizioni NBR per acqua sanitaria che, nei picchi estivi o in caso di blocco di una caldaia, può raggiungere temperature critiche per l'elastomero standard.
Soluzione: dimensionare le guarnizioni sulla temperatura massima possibile, non sulla nominale.
Specificare la pressione di rete dell'acquedotto (es. 6 bar) ignorando le perdite di carico fino al riduttore (filtri, lunghezze, dislivelli), che possono ridurla a 4 bar effettivi.
Soluzione: calcolare o misurare la pressione effettiva nel punto di installazione del riduttore.
Dimensionare solo sul Kv senza verificare la velocità del fluido nella sezione ristretta. Se la velocità supera 2 m/s per i liquidi si innesca cavitazione, che distrugge la sede in pochi mesi.
Soluzione: verificare velocità e, se necessario, sovradimensionare il riduttore o usare due in serie. Vedi guida cavitazione.
Installare il riduttore senza filtro a monte. Il particolato della rete (sabbia, ruggine, residui di saldatura) si deposita sulla sede della valvola e ne riduce la vita drasticamente.
Soluzione: installare sempre un filtro 100 micron (acqua) o 40 micron (gas) a monte. Investimento minimo, vita del riduttore moltiplicata.
Acquistare un riduttore senza chiarire le certificazioni necessarie e scoprire in fase di collaudo che il modello fornito non è conforme. Sostituzione, ritardi, contestazioni.
Soluzione: chiarire le certificazioni richieste (DVGW, FDA, ATEX, navali) prima dell'ordine, con l'ufficio acquisti o l'ente di controllo.
Per una quotazione tecnica accurata raccogliamo i seguenti dati. Puoi inviarli in mail libera o usare il form di contatto. Per applicazioni complesse organizziamo una call tecnica con il nostro ufficio per ricostruire il quadro completo.
Pagine prodotto e altre guide tecniche di approfondimento per ciascuno dei punti della checklist.
I parametri minimi sono: fluido di servizio, pressione di monte (min/nominale/max), pressione di valle desiderata, portata di esercizio (min/nominale/max), temperatura di esercizio, attacco richiesto. Sono il minimo per dimensionare correttamente. Per applicazioni regolate (pharma, navale, ATEX) aggiungere certificazioni richieste e condizioni ambientali. La checklist completa sopra elenca tutti i campi.
Un riduttore sovradimensionato lavora con apertura della valvola molto piccola anche a portata nominale, in zona di scarsa precisione e instabilità. Il risultato è oscillazione della pressione di valle, fischio (fenomeno di flutter) e usura accelerata della sede. Il dimensionamento corretto deve far lavorare la valvola in zona centrale del suo range di portata. È l'errore più comune in fase di specifica, spesso dettato dalla tendenza a "stare larghi".
Un riduttore sottodimensionato lavora con apertura della valvola alla massima posizione, perdita di carico eccessiva e impossibilità di mantenere la pressione di valle ai picchi di portata. La conseguenza è caduta di pressione a valle quando l'utenza richiede portata massima. La velocità del fluido nella valvola supera i limiti di sicurezza con rischio di cavitazione per i liquidi e di flusso sonico per i gas.
Sì. Per riduttori meccanici ad azione diretta il rapporto pressione assoluta monte/valle massimo consigliato è circa 10:1. Oltre questo rapporto, la velocità del fluido nella sezione ristretta della valvola può superare i limiti che provocano cavitazione (per liquidi) o flusso sonico (per gas). Per rapporti elevati si installano due riduttori in serie o si passa a riduttori pilotati progettati per alti rapporti — vedi guida pilotati vs azione diretta.
Per acqua potabile è richiesta la certificazione DVGW o ACS o conformità a EN 1567. Per attrezzature in pressione (sopra le soglie PED) è richiesta la conformità PED 2014/68/EU con marcatura CE. Per applicazioni in zone classificate ATEX si applica la direttiva 2014/34/UE. Per pharma e food vale il Reg. EC 1935/2004 sui materiali a contatto con alimenti. Le certificazioni navali (RINA, DNV, ABS, LR, BV) sono richieste in costruzioni nautiche e offshore. Vedi anche guida riduttori ATEX.
Sì, salvo casi particolari. Il filtro a monte protegge la sede della valvola e la membrana o le tenute del pistone dal particolato che si trova in qualunque rete idraulica o pneumatica. Le specifiche di filtrazione tipiche sono 100 micron per acqua e 40 micron per gas tecnici. Alcuni riduttori sono dotati di filtro integrato; in caso contrario va previsto a monte. È un investimento minimo che allunga la vita del riduttore di anni ed è il primo errore da evitare in fase di installazione.
Sì. Il dimensionamento di un riduttore industriale fa parte del nostro servizio standard. Mettiamo a disposizione il calcolatore Kv ufficiale Berluto e supportiamo il calcolo per i prodotti Goetze. Per applicazioni complesse (vapore di processo, criogenia, idrogeno, alta pressione) il nostro ufficio tecnico verifica il dimensionamento prima di emettere l'offerta. È esattamente il tipo di consulenza che differenzia un distributore tecnico da un grossista generalista — e ti permette di evitare gli errori descritti in questa pagina.
