Riduttori di pressione per reti di aria compressa industriale
Stabilizzazione di linea, distribuzione di reparto, alimentazione precisa di utenze pneumatiche. Berluto e Goetze per ogni livello della rete.
L'aria compressa è il "quarto fluido" dello stabilimento, dopo elettricità, acqua e gas. Una rete ben gestita lavora tipicamente a 7–10 bar in uscita compressore, distribuisce a 6–8 bar verso i reparti e alimenta utenze finali tarate tra 5 e 7 bar. Senza riduttori adeguati ogni aumento di pressione è energia sprecata, ogni oscillazione è una macchina che lavora male.
MCA fornisce riduttori per ogni livello della rete: stabilizzatori di linea principale per gestire le oscillazioni del compressore, riduttori di reparto per distribuzione settoriale, riduttori di precisione per utenze sensibili (verniciatura, strumentazione, pneumatica fine). Soluzioni Berluto in bronzo rosso o AISI 316L e Goetze Industry in ottone o inox.
Il punto in 30 secondi
I riduttori di pressione per aria compressa lavorano su tre livelli della rete di stabilimento: stabilizzazione subito a valle del compressore (per assorbire le oscillazioni di carico), distribuzione di reparto (per portare pressione costante a gruppi di utenze), precisione finale (per macchine sensibili). MCA fornisce soluzioni Berluto (bronzo rosso o AISI 316L per ambienti gravosi e applicazioni industriali pesanti) e Goetze Industry (ottone DZR o AISI 316 per la grande maggioranza delle applicazioni standard). Dimensionamenti tipici da DN 8 a DN 100, pressioni operative fino a 16 bar (oltre con esecuzioni speciali). Inviaci la specifica e ti rispondiamo con la configurazione corretta.
I tre livelli della rete di aria compressa
Una rete ben progettata non ha un solo riduttore: ne ha diversi, distribuiti nei punti giusti. Ogni livello ha caratteristiche diverse di portata, precisione richiesta e tipologia di riduttore ideale.
| Livello | Posizione | Pressione tipica | Portata | Precisione | Riduttore consigliato |
|---|---|---|---|---|---|
| Stabilizzazione | Uscita compressore / serbatoio | Da 9–11 a 7–8 bar | Alta (rete intera) | ±5% | Pilotato o azione diretta DN grande |
| Distribuzione | Stacchi di reparto | Da 7–8 a 6 bar | Media (reparto) | ±3% | Membrana azione diretta |
| Utenza standard | Macchina / banco | Da 6 a 4–6 bar | Bassa (singola utenza) | ±2% | FRL o riduttore compatto |
| Utenza precisione | Verniciatura / strumentazione | Da 6 a 0,5–4 bar | Bassa, costante | ±0,5% | Membrana di precisione |
| Pneumatica fine | Pinzette, posizionatori | Da 6 a 1–3 bar | Variabile, picchi | ±0,2% | Precisione con piloting |
Dove servono i riduttori in stabilimento
Le sezioni che seguono coprono i casi più frequenti che incontriamo nei progetti italiani. Per ogni applicazione indichiamo i parametri tipici e le configurazioni che funzionano meglio.

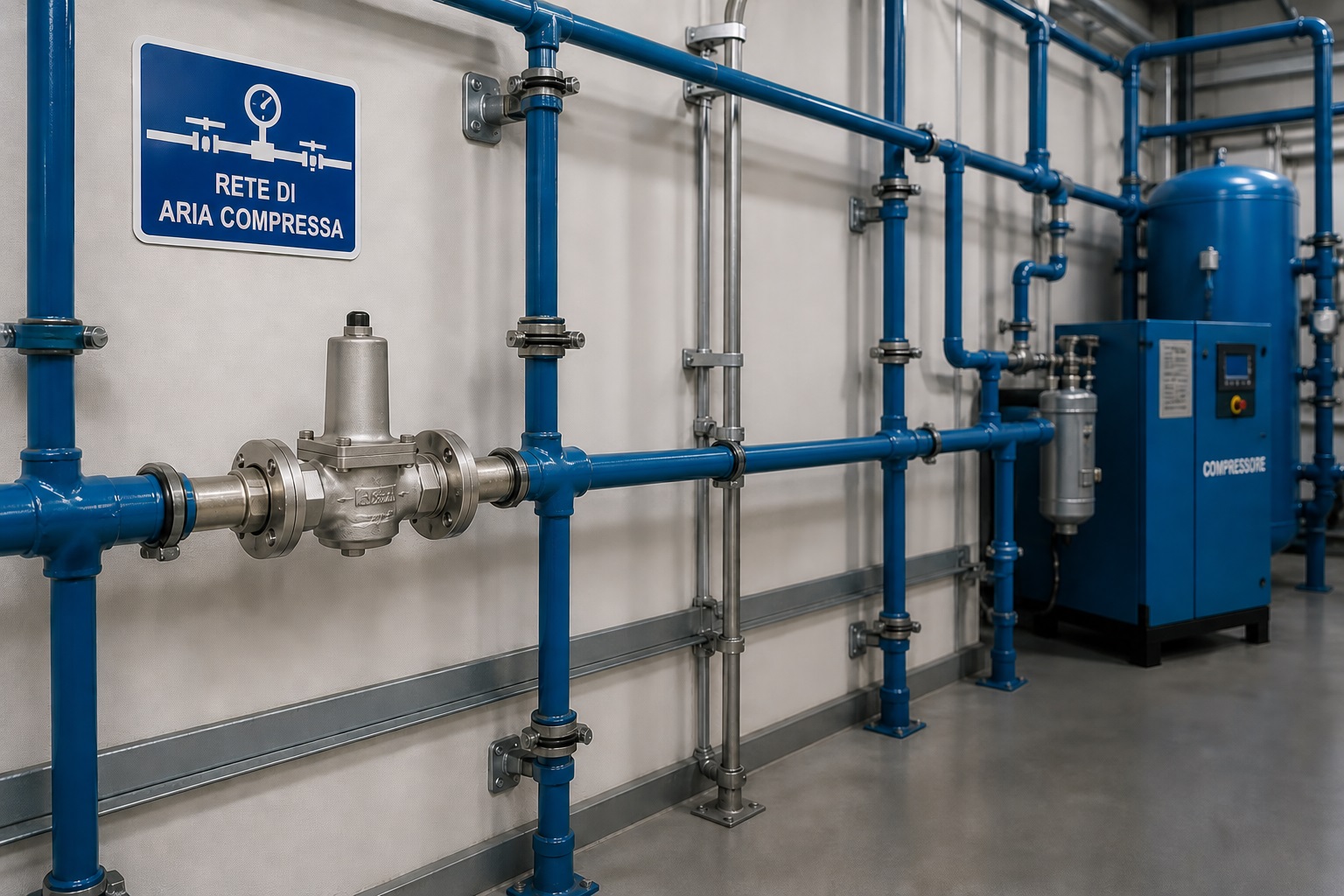

Stabilizzazione di linea principale
Subito a valle dei serbatoi di accumulo, dove la pressione oscilla tra 9 e 11 bar a seconda del ciclo del compressore. Il riduttore di linea principale stabilizza la rete a 7–8 bar e assorbe le oscillazioni: utenze a valle vedono pressione costante, compressore lavora più rilassato. Diametri DN 50–100 tipici. Risparmio energetico immediato: ogni bar in meno è 6–8% di kWh.

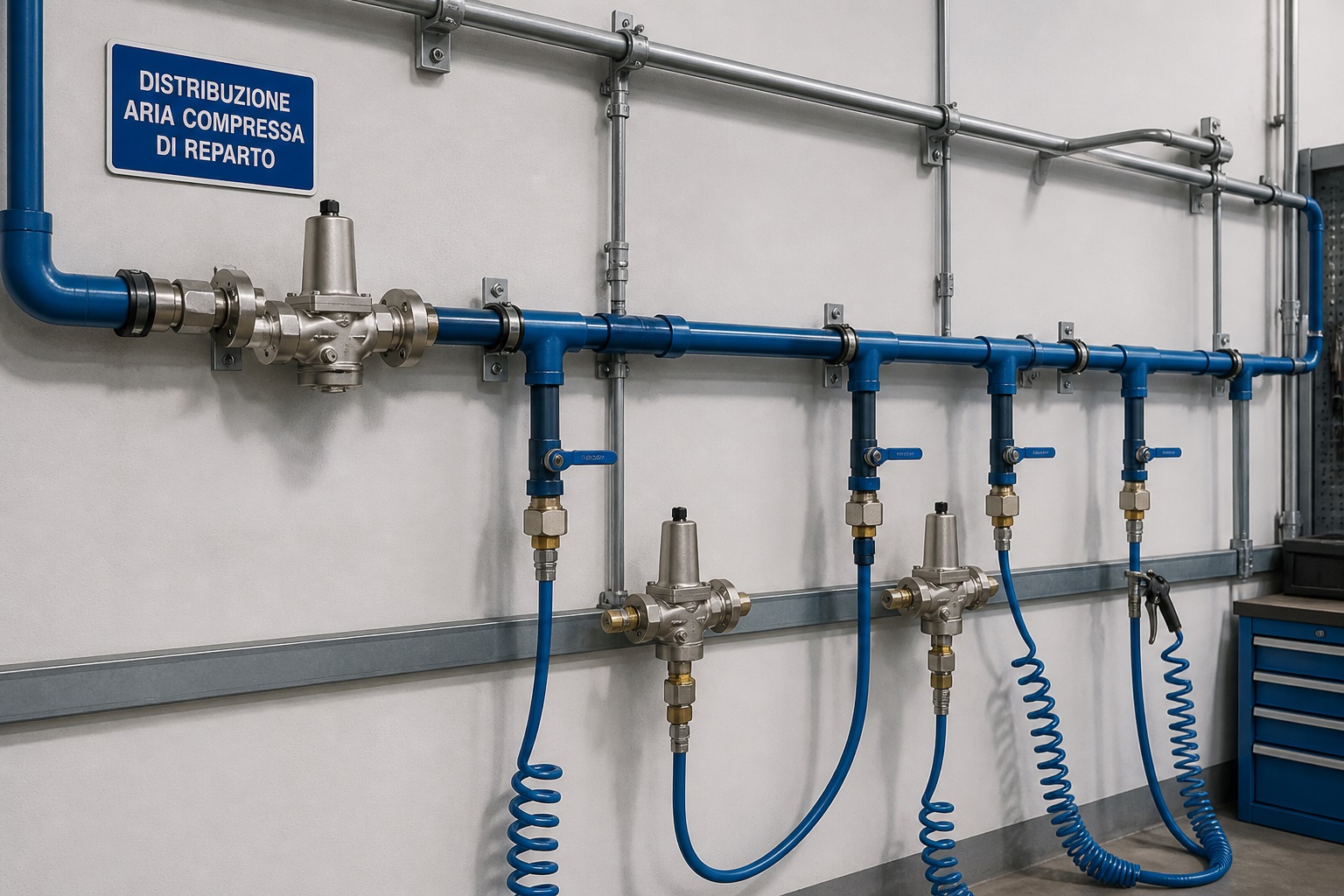

Distribuzione di reparto
Su ogni stacco di reparto si installa un riduttore dedicato che porta la pressione al valore desiderato dal reparto stesso (tipicamente 5–7 bar) e isola il reparto dalle oscillazioni della rete principale. Permette di tarare ogni reparto al suo livello ottimale, con risparmio aggiuntivo. Diametri DN 25–50 tipici. Berluto e Goetze entrambi adatti.

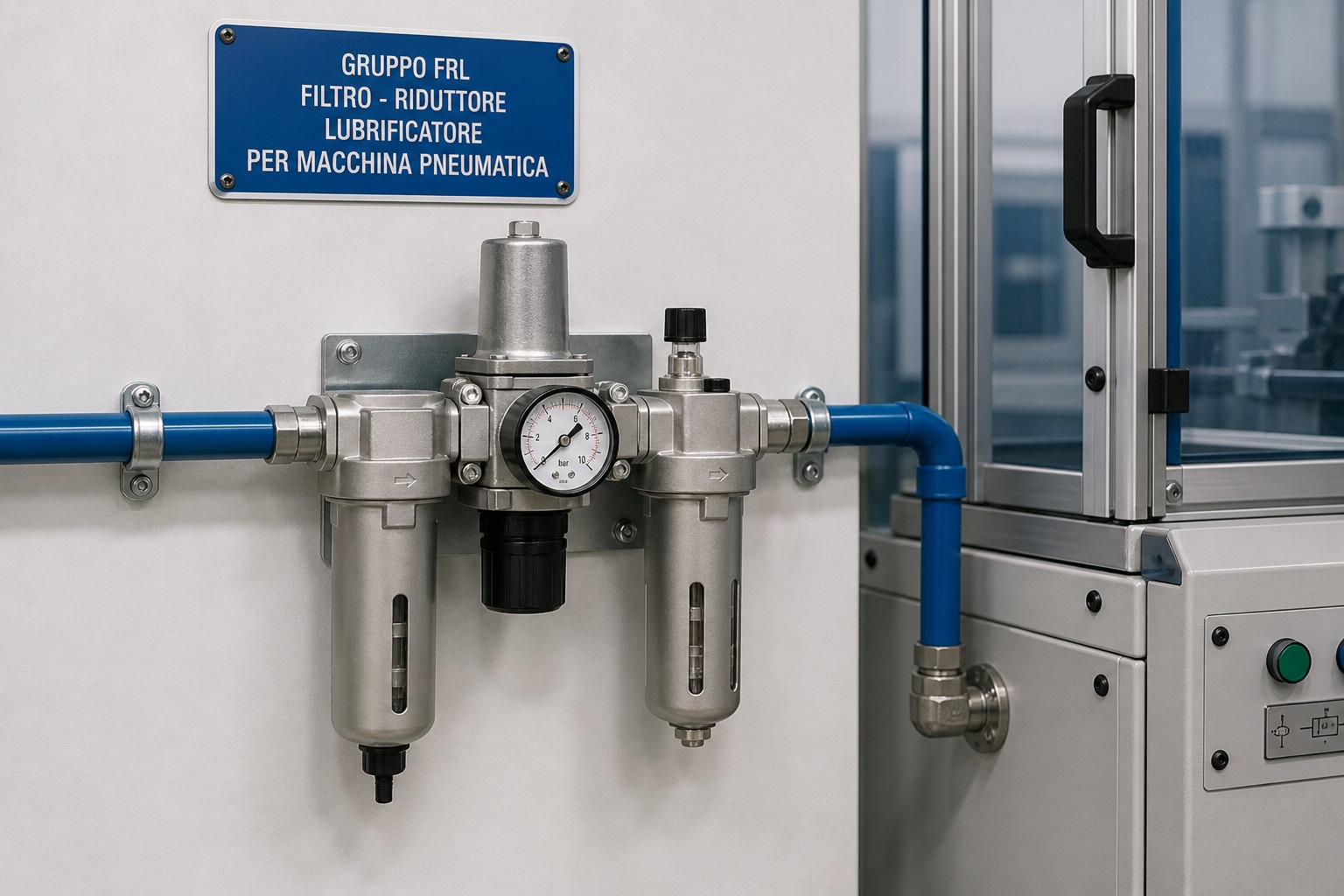

Gruppi FRL su macchina utensile
Filtro + Riduttore + Lubrificatore: il classico gruppo che alimenta ogni macchina pneumatica. Il riduttore qui ha funzione di precisione finale (±2%) e portate basse-medie. Diametri tipici DN 8–25, attacchi gas. Per macchine con utenze multiple e pressioni diverse si moltiplicano i FRL — meglio modulari che monolitici.

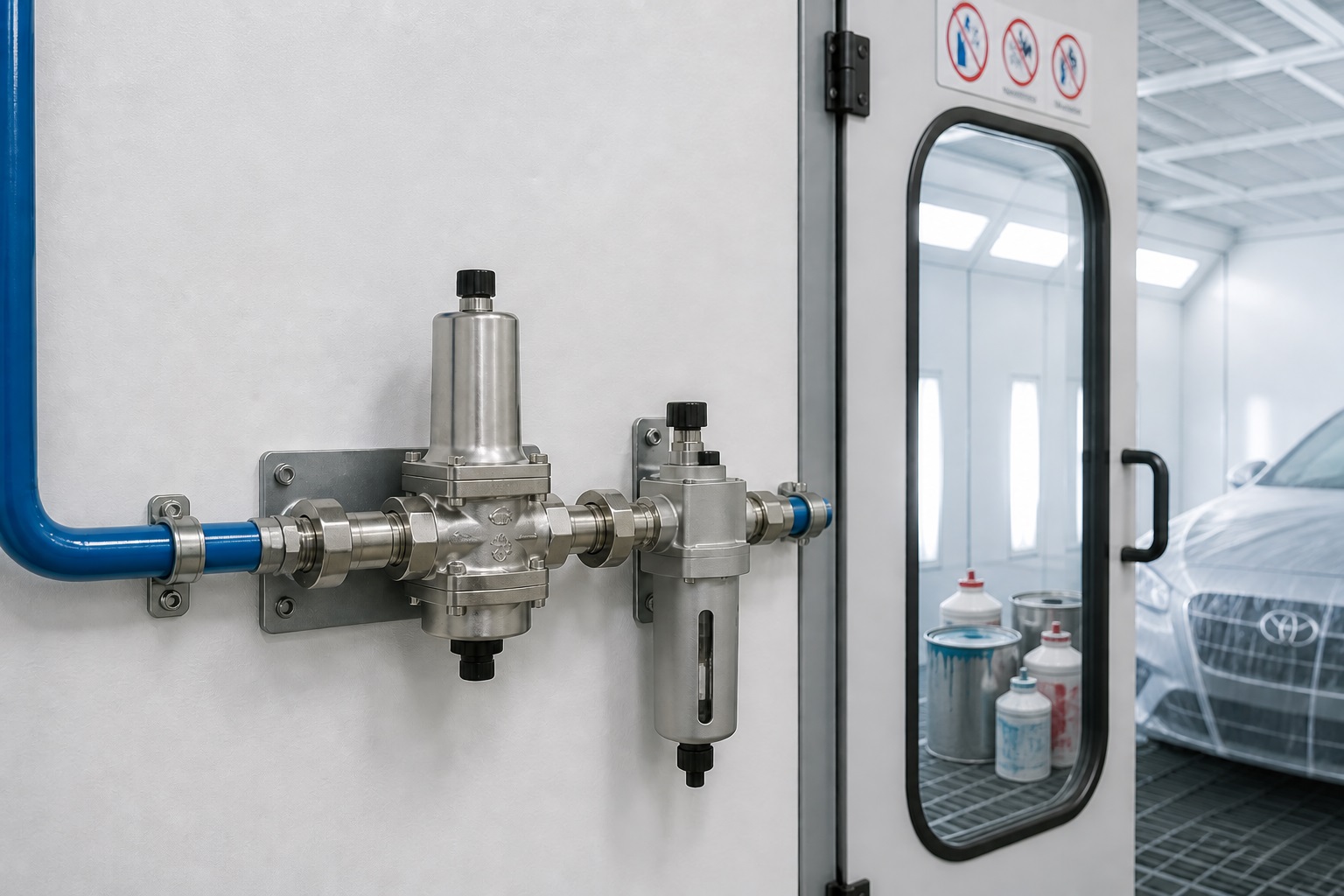

Cabine di verniciatura
La verniciatura è una delle applicazioni più sensibili: ogni oscillazione di pressione si traduce in irregolarità di spessore. Servono riduttori di precisione a membrana, ±0,5% di stabilità, alimentazione in inox per evitare contaminazione, filtri 0,01 µm + carboni attivi a monte. Goetze e Berluto offrono entrambe esecuzioni inox dedicate.

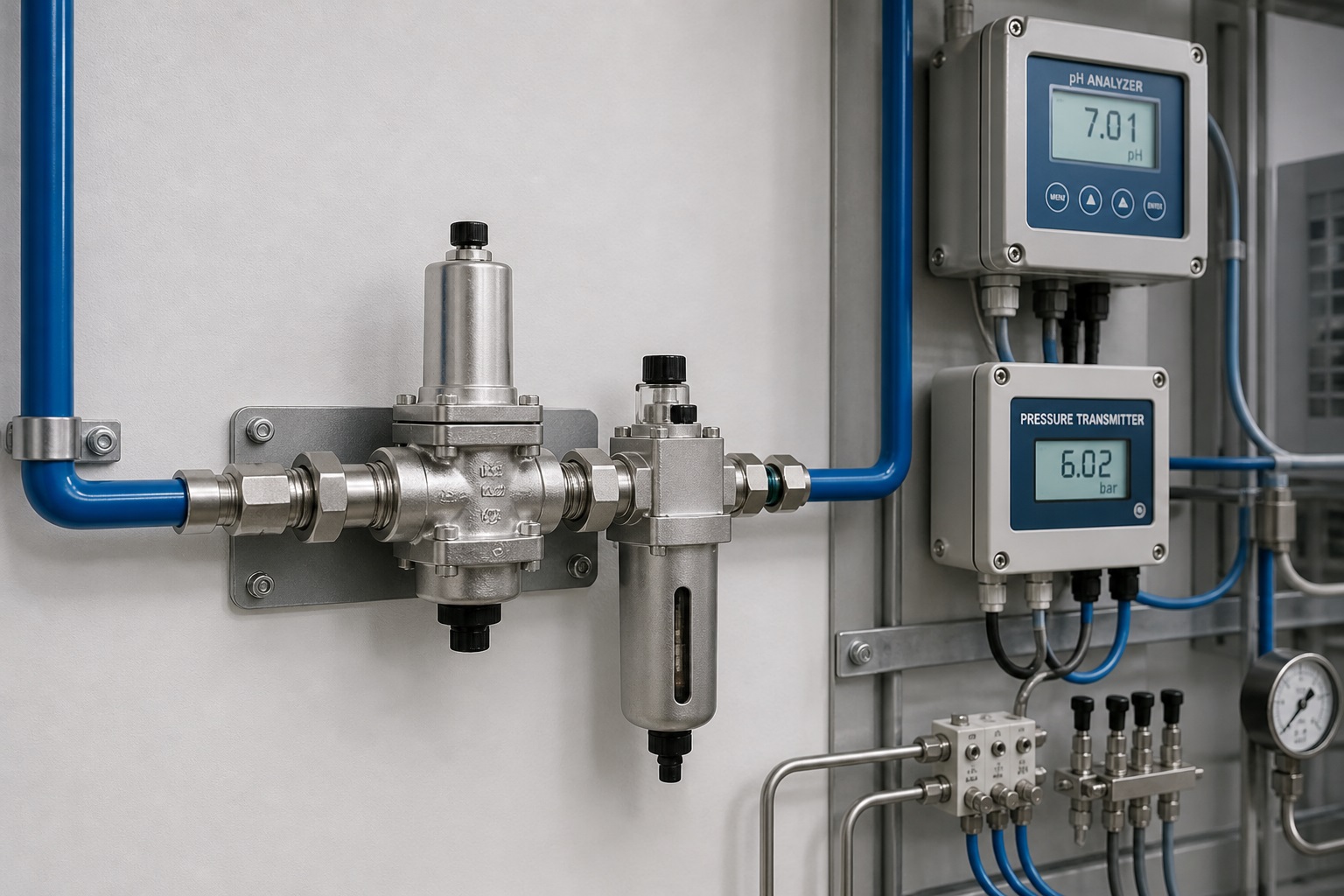

Aria strumentale (instrument air)
Aria pulita, secca, oil-free per alimentare attuatori pneumatici di valvole, posizionatori, analizzatori, sistemi di controllo DCS. Pressioni tipiche 4–6 bar, ma con altissima affidabilità. Riduttori in AISI 316, dimensionati per stabilità a lungo termine, attacchi compatibili con tubing strumentale (Swagelok, Parker). Berluto inox è la scelta tipica.

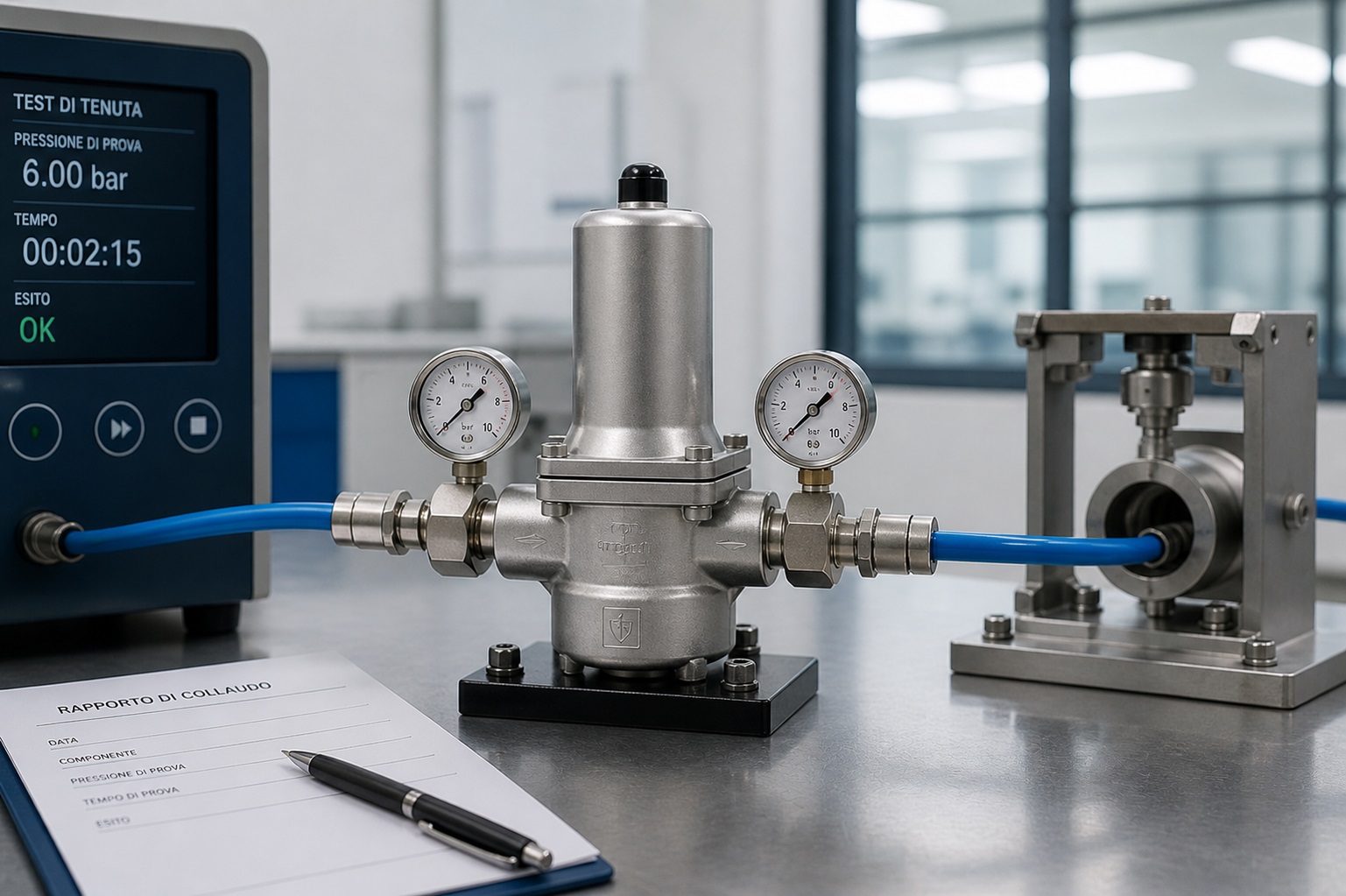

Test pneumatici e collaudi
Banchi di prova tenuta, test scoppio, collaudi pneumatici di componenti: spesso richiedono pressioni regolabili fino a 16–40 bar, con precisione e ripetibilità. Riduttori a pistone con manopola micrometrica, esecuzioni in inox, manometri di classe accurata. Per test su tubi/serbatoi servono riduttori dimensionati per scarico rapido.

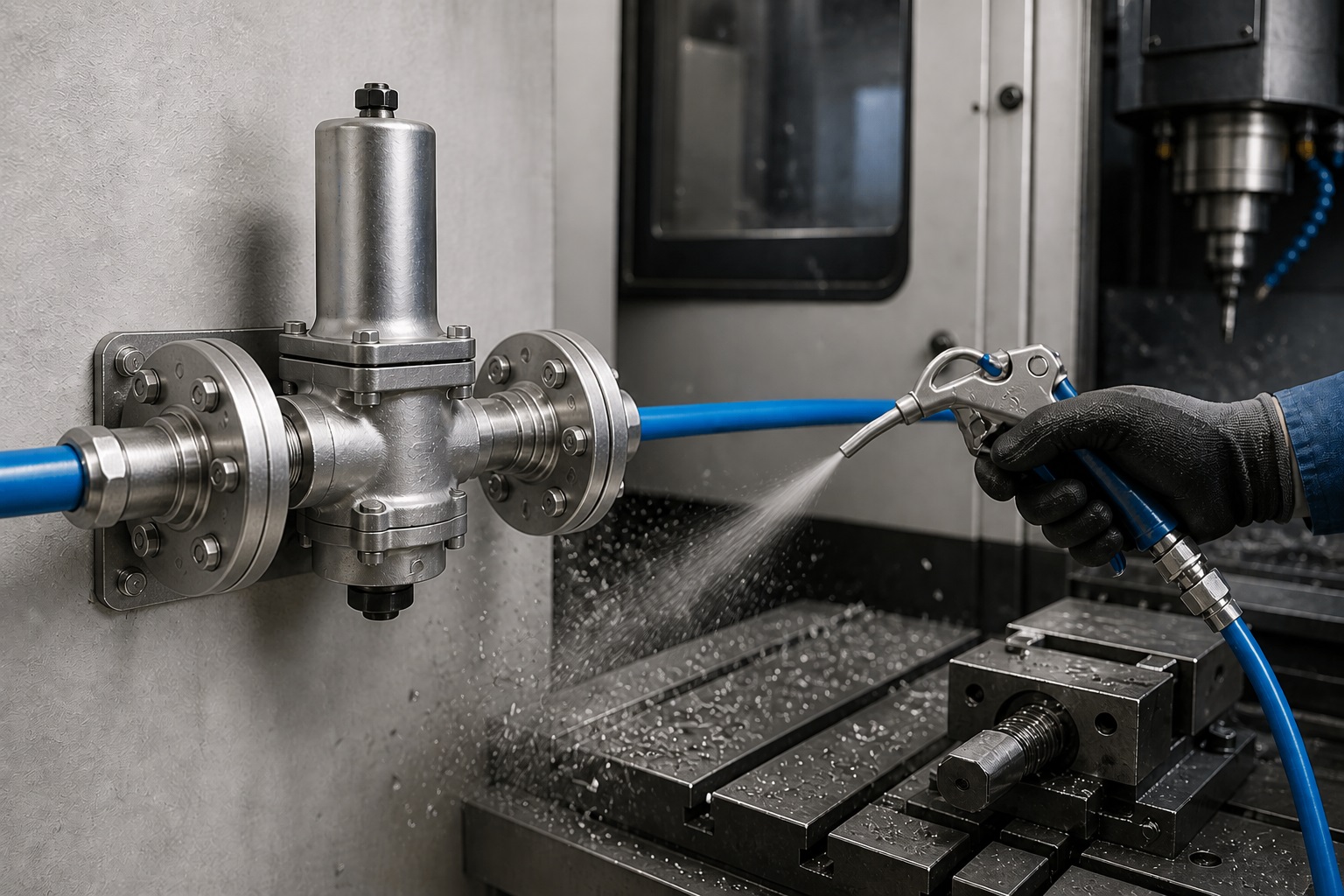

Soffiaggio e pulizia industriale
Lance di soffiaggio, soffiatori per essiccazione, pulizia componenti dopo lavaggio, packaging. Portate elevate a pressioni medie (3–6 bar), spesso intermittenti. Il riduttore deve gestire i picchi senza calare. Per applicazioni continue conviene un riduttore una taglia sopra. Sezione bronzo o ottone in ambienti normali, inox in ambienti food o corrosivi.

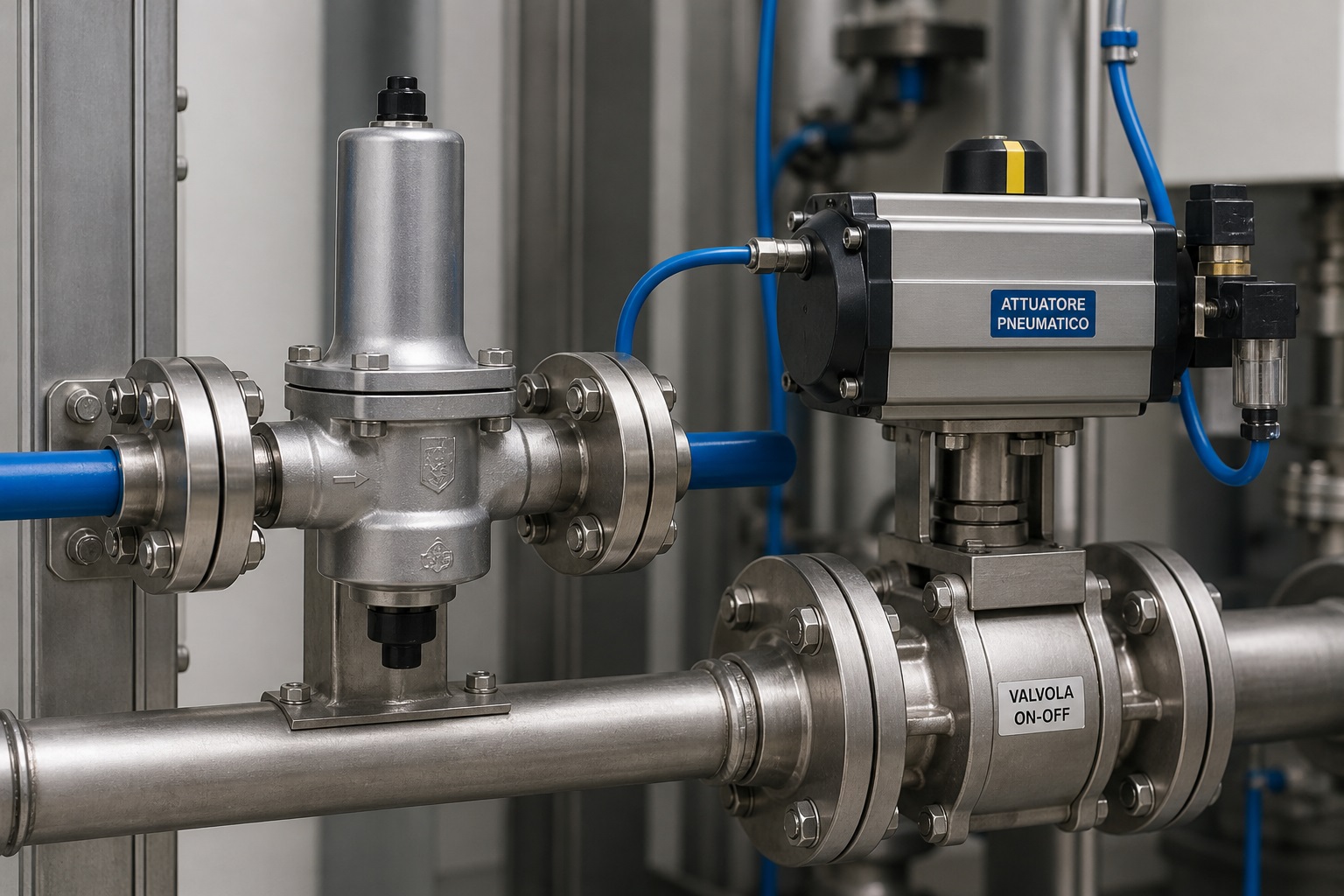

Alimentazione attuatori pneumatici
Valvole on-off motorizzate pneumaticamente in impianti di processo: ogni attuatore vuole pressione stabile a 4–6 bar. Per impianti con decine di valvole conviene un riduttore di linea ben dimensionato + riduttori dedicati nei sotto-quadri. Esecuzioni inox AISI 316 per ambienti chimici, ATEX dove richiesto. Vedi anche esecuzioni Clean per pharma.
Quanto risparmi abbassando la pressione?
L'aria compressa è il vettore energetico più costoso in stabilimento: tipicamente 7–8 volte più costoso dell'energia elettrica diretta. Ogni intervento che la riduce o stabilizza paga rapidamente. Un riduttore ben dimensionato, abbinato alla revisione della rete, è uno degli interventi a più alto ROI.
💡 Numeri di riferimento sull'aria compressa
Tre dati da tenere a mente quando si parla di aria compressa industriale:
Esempio pratico: stabilimento con compressori da 200 kW totali, rete a 9 bar che potrebbe lavorare a 7,5 bar. Risparmio teorico ~10% sui consumi compressore = ~20 kW continui = circa 40.000–60.000 €/anno sulla bolletta elettrica. Il riduttore che stabilizza la rete si paga in poche settimane.
Schema tipico di una rete ottimizzata
Lo schema ideale di una rete di aria compressa ben progettata segue questa logica modulare:
9–11 bar
essiccatore
stabilizzazione
7,5 bar
distribuzione
reparto
6 bar
macchina
5 bar
Tre stadi di riduzione progressiva, ognuno tarato sul livello successivo. Il vantaggio è doppio: massima efficienza (ogni utenza riceve esattamente la pressione che le serve, niente di più) e massima stabilità (ogni stadio isola dal disturbo del precedente).
Berluto o Goetze? Quando scegliere uno o l'altro
Per l'aria compressa MCA fornisce entrambi i marchi, con criteri di scelta diversi a seconda del contesto. Ecco il confronto pratico.
Berluto — quando serve robustezza tedesca
Riduttori in bronzo rosso RG5 (corrosione marina e atmosfere aggressive), AISI 316L (pharma, chimica, off-shore), ottone DZR (acqua e applicazioni standard).
- Stabilizzatori di rete principale, anche grossi DN
- Aria strumentale ad alta affidabilità
- Ambienti industriali pesanti o corrosivi
- Test pneumatici e collaudo
- Distribuzione esclusiva MCA in Italia
Punto forte: robustezza meccanica, lunga vita, pluri-decennale tradizione in fluidi non banali.
Goetze Industry — quando serve copertura ampia
Riduttori in ottone e AISI 316 con gamma ampia di taglie, attacchi e configurazioni. Gamma Industry copre la maggioranza delle applicazioni standard.
- Distribuzione di reparto e FRL
- Macchine standard, packaging, automotive
- Ambienti normali (non corrosivi)
- Disponibilità ampia da magazzino
- Configurazioni custom rapide
Punto forte: rapporto qualità-prezzo, taglie e configurazioni disponibili anche per progetti grandi.
In pratica: per uno stabilimento medio italiano spesso la soluzione ottimale è un mix. Berluto sulla stabilizzazione principale e sui punti critici, Goetze Industry sulla distribuzione di reparto e i FRL. MCA progetta e quota entrambi nello stesso pacchetto, con scorte locali a Bollate per i tempi di consegna corti.
Standard e certificazioni di riferimento
I riduttori per aria compressa industriale rientrano in standard ben consolidati. Per tutte le esecuzioni MCA fornisce dichiarazioni di conformità e certificazioni di prodotto.
Perché MCA per l'aria compressa
L'aria compressa industriale sembra una commodity ma non lo è. La differenza tra un riduttore "tirato giù dal catalogo" e uno scelto correttamente si vede sul medio periodo: stabilità, manutenzione, consumi, durata. Ecco cosa portiamo al progetto.
Modelli tipici per aria compressa
Le configurazioni più comuni per applicazioni di aria compressa industriale italiana. Per dimensioni speciali e progetti grandi forniamo configurazioni custom.
- Berluto serie 6000 — riduttori a membrana in bronzo rosso o ottone, DN 8–50, pressioni a valle fino a 16 bar. Configurazione standard per aria compressa pulita.
- Berluto inox AISI 316L — per aria strumentale, ambienti corrosivi, applicazioni offshore. Stessa qualità meccanica del bronzo, materiali diversi.
- Goetze 481 — riduttore a membrana ottone, costruzione robusta, taglie DN 15–80. Storico cavallo da soma per distribuzione di reparto.
- Goetze 681 — versione inox del 481, per ambienti più gravosi mantenendo gamma ampia di taglie.
- Gruppi FRL Goetze — modulari filtro+riduttore+lubrificatore in varie taglie, con manometro integrato e attacchi standard pneumatica.
- Esecuzioni pilotate — per portate elevate (DN 80–150) e linee principali, con controllo di precisione anche su grossi differenziali.
Vuoi ottimizzare la rete di aria compressa?
Inviaci la specifica della rete (compressori, pressioni di lavoro, principali utenze, problematiche eventuali) e ti aiutiamo a progettare il sistema di riduzione corretto, con stima di risparmio energetico e quotazione completa. Per progetti grandi (revamping reti, nuovi reparti) facciamo anche sopralluogo tecnico.
Esplora il cluster riduttori di pressione
Tutte le pagine del cluster MCA sui riduttori di pressione, organizzate per tipologia di contenuto.
📦 Prodotti
🛠️ Applicazioni
- Acqua di mare e navale
- Idrogeno H₂
- Criogenia e LNG
- Pharma, food & sterile
- Aria compressa industriale (sei qui)
- Vapore impianti industriali
- Acqua potabile ed edifici
Domande frequenti
A che pressione lavora una rete di aria compressa industriale tipica?
Le reti di aria compressa industriale lavorano tipicamente a 7–10 bar in uscita compressore, con distribuzione 6–8 bar e utenze finali tarate a 5–7 bar. Linee speciali (test pneumatici, soffiaggio, alta pressione) possono arrivare a 16–40 bar. Le utenze sensibili (strumentazione, pneumatica fine, verniciatura) richiedono riduttori dedicati con stabilità nel tempo.
Quanto risparmio energia abbassando la pressione di rete?
Ogni bar di pressione in meno sulla rete vale circa 6–8% di consumo elettrico in compressore. Una rete che lavora a 8 bar invece di 9 bar risparmia il 6–8% sui kWh di compressione, oltre a ridurre le perdite (anch'esse proporzionali alla pressione). Un riduttore di stabilizzazione ben dimensionato è uno dei migliori interventi di efficientamento energetico in stabilimento. Per stabilimenti con compressori grandi i numeri assoluti diventano rapidamente significativi.
Riduttore in ottone o in inox per aria compressa?
Per reti standard di aria compressa industriale (aria pulita, secca, lubrificata o non) l'ottone è perfettamente adeguato e più economico. L'inox AISI 316 è raccomandato in ambienti corrosivi (atmosfere saline, chimica, costiero), per linee strumentali ad alta pulizia, per aria compressa che alimenta linee food/pharma, e quando le specifiche di stabilimento lo impongono. Berluto fornisce entrambi; Goetze copre la fascia ottone con linea Industry. Per dettaglio metallurgico vedi la guida materiali.
Cosa succede se metto un riduttore sottodimensionato?
Un riduttore sottodimensionato in portata genera una caduta di pressione eccessiva quando le utenze richiedono aria, con la conseguenza che la pressione a valle scende sotto il setpoint nei picchi di consumo. Effetti tipici: pneumatici lenti, pistoni che non chiudono, utensili senza coppia, verniciatura irregolare. Il dimensionamento si fa sulla portata di picco, non su quella media: meglio scegliere una taglia in più che una in meno.
Come si dimensiona un riduttore per aria compressa?
Servono cinque dati: portata di picco a valle (Nm³/h o l/min), pressione monte (massima e minima), pressione valle desiderata, temperatura aria, attacchi della linea. Si calcola il Kv richiesto e si verifica che la velocità nel corpo non superi 30–40 m/s per evitare rumore e vibrazioni. Per portate alte e differenziali contenuti spesso conviene un riduttore una taglia sopra il diametro nominale della linea. La nostra guida sul calcolo Kv approfondisce la formula.
Servono filtri prima del riduttore?
Sì, sempre. L'aria compressa di rete contiene condensa, particolato, residui di lubrificante. Un riduttore senza filtro a monte si sporca rapidamente e perde precisione. La configurazione tipica è: gruppo FRL (filtro + riduttore + lubrificatore) con filtro a monte 5–25 µm per riduttori di reparto, filtri 0,01 µm + carboni attivi per linee strumentali e di processo. Berluto e Goetze offrono anche kit modulari completi.
Si possono usare riduttori per aria compressa anche per gas tecnici?
In linea di principio aria, azoto e gas inerti hanno comportamento simile e un riduttore tarato per aria può lavorare con questi gas con minime correzioni. Per ossigeno servono assolutamente esecuzioni oxygen service con tenute speciali e materiali sgrassati. Per idrogeno servono materiali e tenute dedicati (vedi la nostra pagina H₂). Mai usare un riduttore generico per O₂ puro: rischio di ignizione. In dubbio, chiedici sempre verifica.
Quanto durano questi riduttori in servizio continuo?
In aria compressa pulita e secca, con buona filtrazione a monte, i riduttori Berluto e Goetze hanno vita utile pluriennale: 10–15 anni in servizio normale non sono inusuali. Le tenute (otturatore, membrana o pistone) sono i componenti che richiedono manutenzione periodica, in genere ogni 2–5 anni a seconda dell'uso. Forniamo kit ricambi originali e tempi di consegna brevi grazie alle scorte Bollate.
