Confronto tecnico tra le due tecnologie principali di celle di carico industriali — principio fisico, sovraccarico, immunità EMI, CIP/SIP, ATEX, costo nel ciclo di vita
Guida tecnica
Il 95% delle celle di carico vendute in Italia è di tipo estensimetrico. È la tecnologia di riferimento per la pesatura industriale generale: economica, robusta, ben standardizzata, con classi di accuratezza fino alla C3 in modo affidabile. Per la maggior parte delle applicazioni è la scelta corretta.
Esistono però applicazioni in cui l'estensimetro mostra i suoi limiti tecnici: sovraccarichi e impatti che danneggiano gli estensimetri incollati, vicinanza a inverter e motori che disturba il segnale mV, lavaggi CIP/SIP ripetuti che attaccano sigillature e cavi, zone ATEX con requisiti di sicurezza elevati, pesature critiche pharma dove anche una piccola deriva non è tollerata.
In queste applicazioni la tecnologia capacitiva digitale di Eilersen — sensore ceramico senza contatto, nessun estensimetro incollato, segnale digitale nativo, sovraccarico fino al 1000% — risolve problemi che l'estensimetro non risolve. Questa guida confronta le due tecnologie su tutti i parametri rilevanti e indica quando ha senso scegliere il capacitivo.

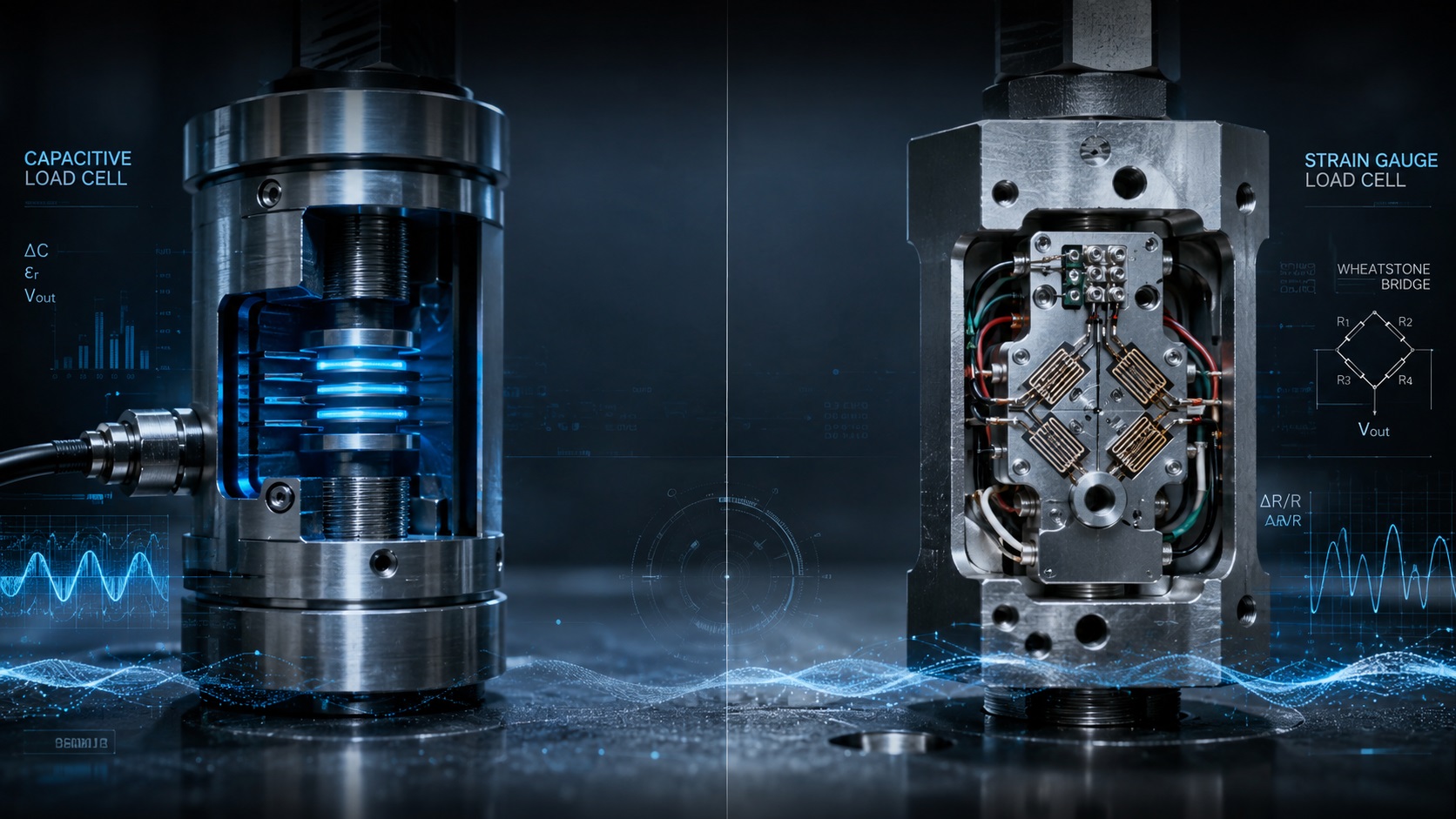

Le celle estensimetriche e capacitive misurano la stessa grandezza fisica (la forza esercitata su un corpo elastico) ma con due principi completamente diversi. Questa differenza di principio determina comportamenti differenti in condizioni reali — sovraccarico, vibrazione, lavaggio, disturbi elettromagnetici — che pesano nel ciclo di vita dell'impianto. La scelta corretta dipende dall'applicazione, non dal listino.
Capire il principio fisico è il modo più rapido per capire perché le due tecnologie si comportano in modo diverso sul campo. Non si tratta di "una migliore dell'altra" in assoluto: si tratta di due meccanismi diversi che reagiscono diversamente alle condizioni reali di un impianto industriale.
Un corpo metallico (acciaio, alluminio, inox) si deforma in modo proporzionale al carico applicato. Su questo corpo sono incollati quattro estensimetri (strain gauge), conduttori elettrici di resistenza nota la cui resistenza varia in modo proporzionale alla deformazione del metallo.
I quattro estensimetri formano un ponte di Wheatstone completo che converte la variazione di resistenza in un segnale di tensione molto basso (tipicamente 2 mV/V o 3 mV/V a fondo scala). Un amplificatore o indicatore esterno legge il segnale mV e lo converte in unità di peso.
Un sensore ceramico costituito da due elettrodi affacciati senza contatto è alloggiato in un corpo metallico a basso stress. Quando viene applicata una forza, il corpo si deforma di pochi micrometri e la distanza tra i due elettrodi varia. La variazione di distanza si traduce in una variazione di capacità elettrica del condensatore così formato.
L'elettronica integrata nella cella converte la variazione di capacità in un valore numerico digitale e lo trasmette su bus seriale o fieldbus industriale. Non c'è segnale mV in uscita, non ci sono estensimetri incollati, non ci sono parti mobili a contatto.
La tabella seguente confronta le due tecnologie sui parametri che incidono nella scelta. La colonna evidenziata indica la tecnologia capacitiva Eilersen come riferimento. Dove un parametro è indifferente alle due tecnologie, è indicato esplicitamente.
| Parametro | Cella estensimetrica | Cella capacitiva (Eilersen) |
|---|---|---|
| Principio di misura | Variazione di resistenza di estensimetri incollati | Variazione di capacità tra elettrodi senza contatto |
| Sovraccarico tollerato | 150 – 300% del carico nominale | Fino al 1000% del carico nominale Vince capacitivo |
| Sensibilità a sideload e torsione | Media: serve protezione meccanica dedicata | Alta tolleranza nativa, no parti mobili Vince capacitivo |
| Segnale di uscita | Analogico mV/V (tipico 2 mV/V) | Digitale nativo + opzione mV/V o 4-20 mA via modulo |
| Immunità EMI (inverter, motori) | Bassa: il segnale mV è disturbabile | Alta: segnale digitale immune ai disturbi Vince capacitivo |
| Distanza massima cella-indicatore | 50 – 100 m con cavo schermato | Fino a 100 m senza degrado di segnale Vince capacitivo |
| Comportamento in CIP/SIP | Soggetto a deriva da shock termico e umidità su cavo | Tollerante a getti 80 bar / 80 °C e vapore SIP Vince capacitivo |
| Grado di protezione tipico | IP67 / IP68 (versioni igieniche fino a IP69K) | IP68 / IP69K standard sulle versioni igieniche |
| Disponibilità versioni ATEX | Sì, in tutte le marcature standard | Sì, zone 1/2/21/22 con cavi fino a 100 m |
| Classi di accuratezza OIML R60 | C1 – C3 standard, C4 in versioni speciali | C3 – C6 disponibili in standard |
| Diagnostica integrata | Non disponibile sull'analogica | Temperatura, allarmi, stato cella in tempo reale Vince capacitivo |
| Intercambiabilità tra celle | Richiede ricalibrazione del sistema dopo sostituzione | Pre-calibrate, sostituibili senza ricalibrazione Vince capacitivo |
| Costo iniziale tipico | Riferimento (1×) | 2 – 4 volte il riferimento |
| Vita utile attesa | 5 – 10 anni in applicazioni standard | Oltre 15 anni anche in applicazioni severe Vince capacitivo |
| Applicazioni industriali generali | Scelta corretta nella maggior parte dei casi Vince estensimetro | Sovradimensionato |
La scelta non è tra "una migliore e una peggiore" ma tra "due strumenti diversi per situazioni diverse". Di seguito gli scenari ricorrenti che guidano la decisione tecnica, con i criteri concreti per riconoscere ciascuno.
Reattori, mixer, bioreattori, totes mobili in produzione GMP. Lavaggi CIP/SIP frequenti, qualifica IQ/OQ richiesta, intercambiabilità tra celle senza ricalibrazione, data integrity e diagnostica continua. Il prezzo iniziale è secondario rispetto alla riduzione dei fermi e degli scarti.
Approfondisci: pesatura reattori pharma GMP · single-use biofarmaReattori con agitatori, miscelatori, mulini a colloidi, decantatori, tramogge sotto coclea. Le forze laterali e le vibrazioni che falsano la misura su una cella estensimetrica vengono assorbite dal capacitivo senza alterare la lettura. Sovraccarico 1000% protegge da impatti accidentali.
Approfondisci: pesatura reattori chimici agitatiImpianti chimici e petrolchimici in zone 1, 2, 21, 22 dove il segnale mV degli estensimetri presenta criticità di EMI e dove la diagnostica continua è preferibile. Le celle Eilersen ATEX accettano cavi fino a 100 m e sopportano fino al 1000% di sovraccarico anche in versione Ex.
Approfondisci: celle di carico ATEXPesatura in fonderia, siderurgia, cave, vagliatura, applicazioni con caduta di materiale dall'alto, presse a impatto, pesatura di rottami. Una estensimetrica si danneggia al primo sovraccarico significativo; una capacitiva tollera nativamente il 1000% del carico nominale.
Approfondisci: pesatura heavy dutyPese a piattaforma, pese a ponte, bilance industriali, pesatura di serbatoi non critici, controllo livello in silos di stoccaggio standard. Classi C2 o C3, ambiente pulito, distanze brevi, niente CIP severo: l'estensimetrica è la scelta tecnicamente ed economicamente equilibrata.
Approfondisci: celle per pesatura industrialeBilance certificate per pesatura fiscale, pese a ponte stradali, sistemi soggetti a Direttiva MID 2014/32/UE. Le celle estensimetriche di classe C3 sono lo standard de facto per la metrologia legale, con un ecosistema di indicatori certificati ampio e maturo. Il capacitivo non aggiunge valore in questo contesto.
Approfondisci: guida tecnica celle di caricoLa domanda "perché il capacitivo costa così tanto?" è la più frequente quando si confrontano le due tecnologie. La risposta tecnica è già in tabella sopra. La risposta economica richiede di guardare oltre il prezzo di acquisto. In applicazioni critiche, il costo totale di possesso a 10 anni — TCO — ribalta spesso la valutazione iniziale.
Una cella estensimetrica industriale di buona qualità costa una frazione di una capacitiva equivalente — tipicamente da un quarto a metà. Su un impianto con 4 celle la differenza iniziale può essere significativa. Su questo punto l'estensimetrica vince sempre.
In applicazione severa (CIP frequente, sovraccarichi, EMI elevato) una estensimetrica viene sostituita ogni 3-5 anni. Una capacitiva ha vita utile attesa oltre 15 anni nelle stesse condizioni. Su 10 anni le sostituzioni dell'estensimetrica annullano il vantaggio del prezzo iniziale.
Ogni sostituzione richiede ricalibrazione del sistema e fermo dell'impianto: in pharma e chimico la sola ora di fermo costa più della cella stessa. Le celle capacitive Eilersen sono pre-calibrate e intercambiabili: sostituzione senza ricalibrazione, fermo impianto minimo.
In dosaggio gravimetrico e pesatura di formulazione, una deriva non rilevata sulla cella genera scarti di prodotto o batch fuori specifica. La diagnostica integrata del capacitivo segnala in tempo reale anomalie che sull'estensimetrico si scoprono solo a fine batch o in calibrazione periodica.
Inviaci la descrizione dell'applicazione: tipo di contenitore, range di pesatura, ambiente di installazione, vincoli di pulizia (CIP/SIP), classificazione ATEX se prevista, presenza di inverter o motori vicini, accuratezza richiesta. Ti rispondiamo con la valutazione tecnica della tecnologia più adatta, i modelli Eilersen disponibili e un'offerta tecnica.
Pagine prodotto, guide tecniche e applicazioni settoriali organizzate per ambito. Ogni risorsa è linkata da quelle correlate per facilitare la navigazione tra il prodotto, la guida tecnica e l'applicazione di riferimento.
La cella estensimetrica misura la deformazione di un corpo metallico tramite estensimetri incollati che variano la propria resistenza elettrica sotto carico. La cella capacitiva misura la variazione di capacità tra due elettrodi senza contatto al variare della loro distanza. Il capacitivo non ha estensimetri da scollare, parti mobili o circuiti in tensione mV: tollera sovraccarichi molto più elevati (fino al 1000% nelle versioni Eilersen), è immune al rumore EMI e resiste a CIP/SIP severi.
Conviene quando l'applicazione presenta almeno una di queste condizioni: vicinanza a inverter o motori che generano disturbi EMI sul segnale mV, sovraccarichi o impatti che superano il 200-300% del fondo scala, lavaggi CIP/SIP a 80 bar e 80 °C, ambienti ATEX con requisiti di sicurezza elevati, applicazioni di pesatura su totes mobili o reattori farmaceutici dove l'intercambiabilità della cella è fondamentale. Per pesature non critiche in ambienti puliti senza disturbi, l'estensimetrica resta la scelta più equilibrata.
Sì. Le celle capacitive Eilersen sono digitali nativamente e dispongono di moduli di interfaccia con uscita analogica mV/V (per sostituire celle estensimetriche esistenti senza cambiare l'indicatore) oppure con uscita digitale RS-485, fieldbus industriali (Profibus, Profinet, EtherCAT, Modbus) e analogica 4-20 mA. La sostituzione di una cella estensimetrica con una capacitiva è quindi possibile mantenendo il quadro elettrico esistente.
Il prezzo iniziale è più alto: una cella capacitiva può costare 2-4 volte una estensimetrica equivalente. La valutazione corretta è però sul costo totale di possesso a 10 anni, che include il numero di sostituzioni nel periodo, le ricalibrazioni in campo, i fermi impianto per guasto e gli scarti di produzione. In applicazioni critiche pharma e chimico, la cella capacitiva è competitiva o vantaggiosa già dal terzo anno una volta inclusi tutti i costi indiretti.
Sì. MCA Strumentazione Industriale distribuisce in Italia le celle di carico capacitive digitali Eilersen, prodotto specializzato per applicazioni di pesatura industriale, alimentare, farmaceutica e ATEX. Forniamo vendita, consulenza tecnica applicativa e supporto post-vendita direttamente sul territorio italiano, con sede a Bollate (Milano).
Sì. Le celle Eilersen sono disponibili in versione ATEX per zone 1, 2, 21 e 22 (gas e polveri), con marcatura completa e cavi certificati fino a 100 metri di lunghezza. La tecnologia capacitiva è particolarmente adatta a zone classificate perché il sensore è intrinsecamente robusto e la catena di misura digitale riduce i rischi di guasto rispetto al segnale mV degli estensimetri.
Tecnicamente sì, ma economicamente non sempre conviene. Per pesature non critiche, ambienti puliti senza disturbi elettromagnetici, classi di accuratezza C2 o C3 standard, una cella estensimetrica di buona qualità rimane la scelta più equilibrata. Il capacitivo si giustifica quando almeno uno dei vincoli applicativi (sovraccarico, EMI, CIP, ATEX, intercambiabilità, diagnostica continua) sposta la valutazione dal solo prezzo al costo totale di possesso.
Quattro segnali tipici. Primo: la cella estensimetrica esistente si guasta più di una volta ogni 3-5 anni. Secondo: ci sono inverter, motori a giri variabili o saldatrici nelle vicinanze e il display di pesatura mostra fluttuazioni. Terzo: l'impianto richiede CIP a 80 bar o SIP a vapore. Quarto: l'ambiente è classificato ATEX zona 1 o 21. Se almeno una di queste condizioni è presente, vale la pena valutare il capacitivo sul ciclo di vita.
No. La manutenzione è inferiore rispetto a una estensimetrica perché non ci sono parti mobili, estensimetri incollati o sigillature critiche soggette a usura. La diagnostica integrata segnala in tempo reale eventuali anomalie (deriva di temperatura, allarmi di stato), permettendo manutenzione predittiva invece che correttiva. Le celle Eilersen mantengono la calibrazione di fabbrica per tutta la vita utile.
Sull'accuratezza dichiarata a fondo scala le due tecnologie sono comparabili in classe C3. La differenza emerge sulle prestazioni reali in condizioni operative: l'estensimetrica perde accuratezza con disturbi EMI, sideload, gradienti termici e con il tempo per fatica degli estensimetri. La capacitiva mantiene l'accuratezza nominale in queste condizioni. Per applicazioni dove l'accuratezza deve essere garantita nel tempo e in condizioni reali, il capacitivo offre un margine significativo.
