Celle di carico capacitive Eilersen per applicazioni gravose — sovraccarico fino al 1000%, capacità fino a 500 tonnellate per cella, OIML R60 classe C5, versioni ATEX, oltre 40 anni di esperienza in heavy duty
Applicazione heavy duty
Ci sono applicazioni di pesatura dove i numeri da catalogo non bastano: cadute di rottami da 5 metri d'altezza dentro un cassone, impatti di benne meccaniche su tramogge, vibrazioni continue di vagliature e essiccatori, polveri abrasive di mining, vapori di forni in siderurgia, vibrazioni di piattaforme offshore, temperature da -50 °C a +100 °C, tensioni di saldatura ricorrenti su telai. Sono condizioni in cui la cella di carico estensimetrica standard ha vita utile breve, e in cui ogni sostituzione costa più del doppio del prezzo della cella per via dei fermi impianto.
La pesatura heavy duty non è un settore: è una categoria di vincoli operativi che attraversa siderurgia, fonderia, mining, energia, offshore, costruzione di macchine e tutta l'industria pesante. Il denominatore comune è uno: la cella deve essere progettata per il worst case, non per l'esercizio nominale. Sovraccarichi del 200-500%, sideload importanti e ambienti severi devono essere assorbiti dalla cella senza danno, non gestiti con accorgimenti meccanici esterni.
Eilersen produce celle di carico heavy duty da oltre 40 anni, con installazioni in oltre 85 paesi: dalla pesatura del minerale di ferro di VALE in Brasile alle test station da 1500 tonnellate, dalla pesatura dei rottami acciaio alle compression cell da 500 tonnellate per cella su piattaforme offshore. Le celle capacitive tollerano sovraccarichi fino al 1000% del nominale, sopportano tensioni di saldatura ed ESD, sono disponibili con cavi per ambienti criogenici fino a -50 °C e cavi Teflon fino a +100 °C. È la tecnologia di riferimento dell'industria pesante mondiale.
Una cella heavy duty non è solo "una cella più grande". È una cella progettata per condizioni di stress meccanico e ambientale che eccedono il regime di esercizio nominale, in modo che gli imprevisti — caduta di materiale, impatto, vibrazione anomala, temperatura estrema — non si traducano in fermi impianto o sostituzioni. La tecnologia capacitiva Eilersen risponde a questa logica.
Quattro categorie di stress definiscono il "worst case" delle applicazioni heavy duty. La cella va dimensionata su queste, non sul peso nominale. La tecnologia capacitiva Eilersen risponde a ciascuna in modo strutturale, non con margini di sicurezza ridondanti calcolati su una tecnologia (l'estensimetro) intrinsecamente fragile.
Caduta di rottami da carroponte sopra un cassone di pesatura. Benna meccanica che colpisce la tramoggia. Impatto di prodotto su nastro pesatore in dosaggio rapido. Sono eventi quotidiani in heavy duty, e ognuno produce sovraccarichi istantanei da 200 a 500% del nominale. Una cella estensimetrica con tolleranza 150% si tara fuori o si danneggia al primo evento serio.
Soluzione Eilersen: sovraccarico tollerato fino al 1000% del nominale (300-500% sui modelli heavy duty CH e BM). Calibrazione mantenuta dopo ripetuti eventi di sovraccarico. Nessuna rottura strutturale.Mining genera polveri abrasive che corrodono sigillature. Siderurgia genera polveri metalliche e vapori. Fonderia genera scaglie di ossido e schizzi di metallo fuso. Offshore genera salsedine. Le celle estensimetriche con cavi e sigillature standard si degradano rapidamente: ingressi d'acqua nel ponte di Wheatstone causano deriva e corto.
Soluzione Eilersen: corpo cella in acciaio inossidabile saldato laser, sigillatura ermetica IP68 testata, cavi sostituibili individualmente se danneggiati, senza ricalibrare il sistema. Vita utile in ambienti severi documentata in decenni.Essiccatori e cottura: +80/+100 °C continuativi vicino alla cella. Mining nordico, celle frigorifere industriali, applicazioni outdoor invernali: -30/-50 °C. Cicli termici giornalieri: dilatazioni ripetute della cella e del cavo. Le celle estensimetriche standard hanno deriva termica significativa e cavi non specificati per gli estremi.
Soluzione Eilersen: compensazione termica integrata, cavi speciali in PE per -50 °C e cavi Teflon per +100 °C disponibili da catalogo. La cella mantiene stabilità su tutto il range di temperatura operativa.In siderurgia, metalmeccanica, costruzione macchine il telaio o la struttura su cui è installata la cella viene frequentemente saldato per modifiche e riparazioni. La corrente di saldatura, se non isolata correttamente, distrugge gli estensimetri della cella tradizionale. Ogni intervento richiede smontaggio della cella, con costi e fermi.
Soluzione Eilersen: tutte le celle Eilersen tollerano nativamente tensioni di saldatura e scariche elettrostatiche. Niente smontaggio per saldatura del telaio, niente rischi accidentali da corrente di saldatura su strutture vicine.La tecnologia capacitiva Eilersen è installata in applicazioni heavy duty di riferimento internazionale. Le sei applicazioni più frequenti coprono l'intero spettro dell'industria pesante, dalla siderurgia al mining, dall'offshore alle test station. Ogni applicazione ha modelli di cella raccomandati specifici.

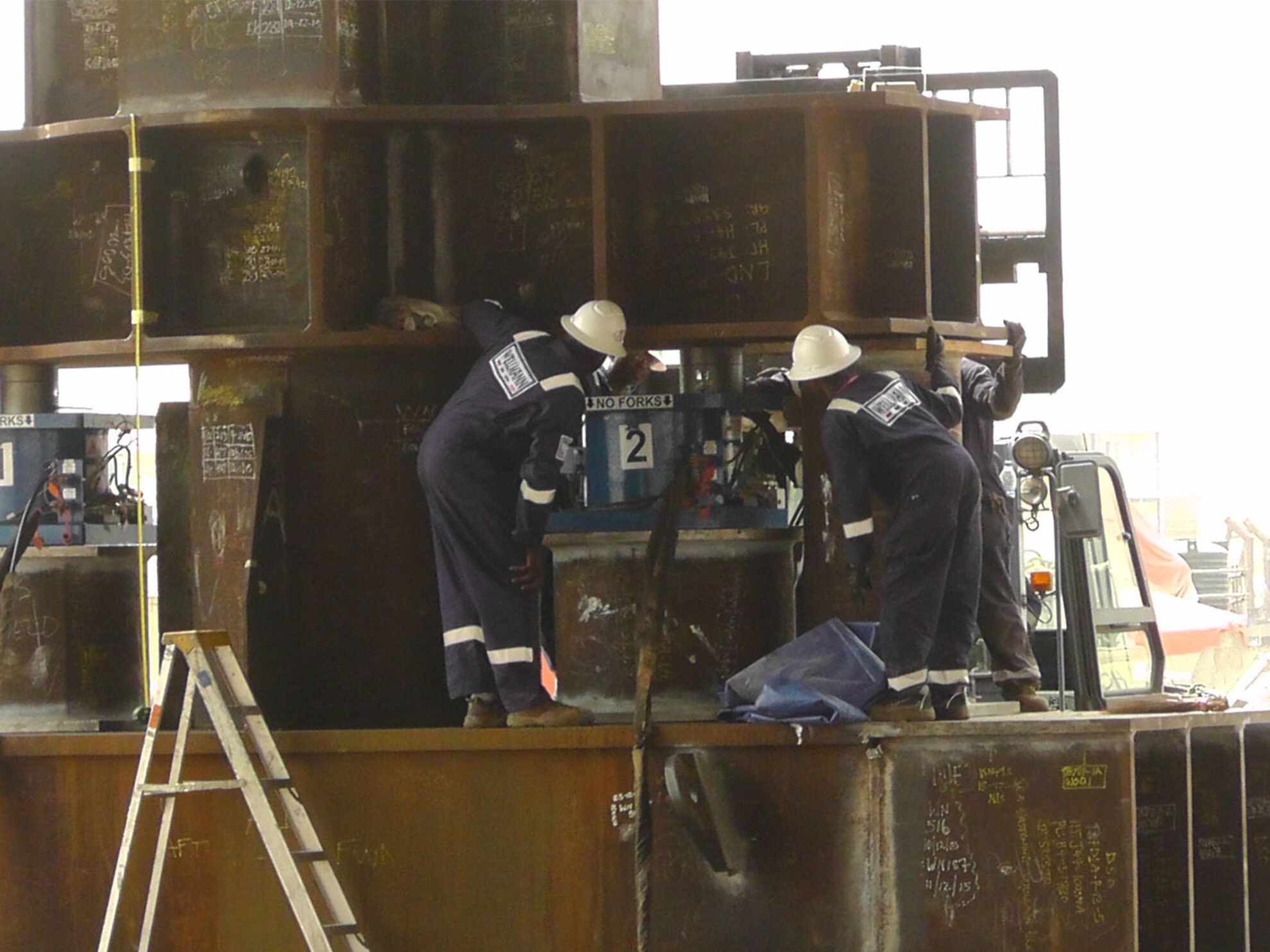

Pesatura di rottami metallici in arrivo o in carico ai forni elettrici, piattaforme di carico EAF, navette di trasferimento ladle. Caduta di materiale dall'alto, impatti meccanici, contaminazione magnetica e ferrosa. La beam SDM80 è il modello di riferimento storico Eilersen per questo segmento.
SDM80 / BM-Ex 80 · OIML C5

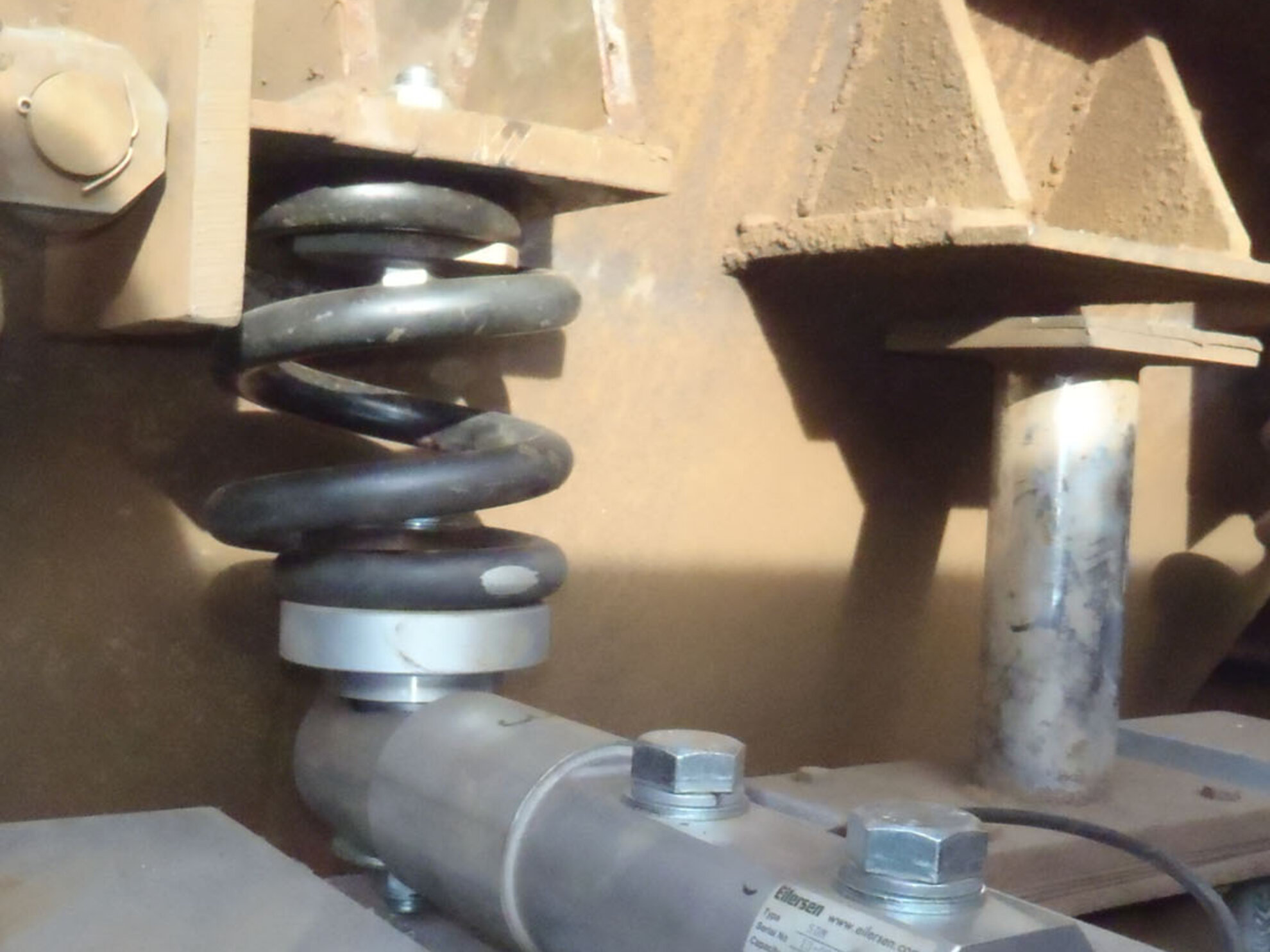

Pesatura di minerali grezzi e granulati su nastri di estrazione, tramogge di alimentazione frantoi, tramogge di vagliatura, sili di stoccaggio outdoor. Esempio documentato Eilersen: produzione di minerale di ferro VALE in Brasile. Polveri abrasive, vibrazioni di vagliatura, ambienti outdoor severi.
CH / CH-Ex · 100–500 t per cella

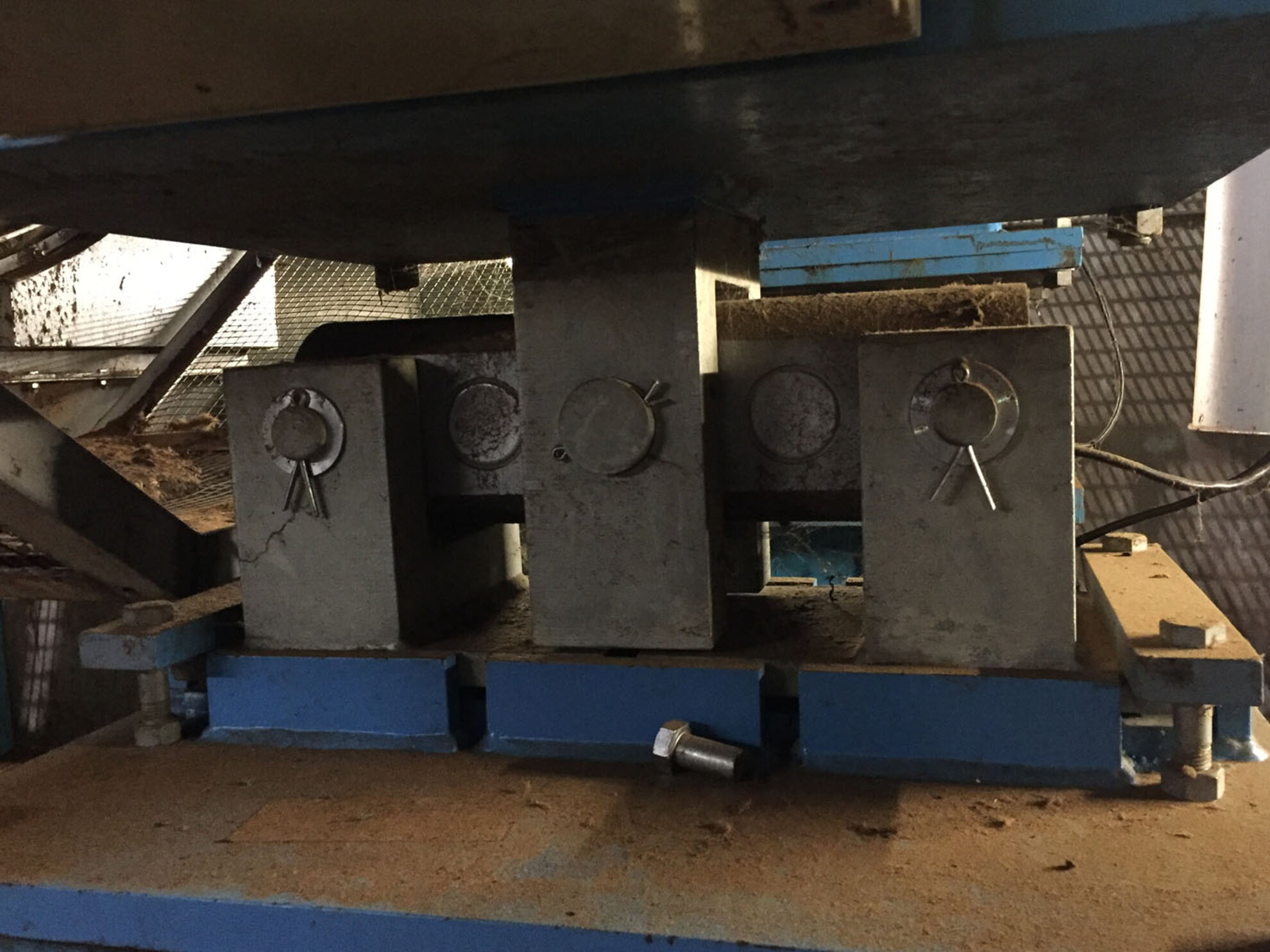

Pesatura sotto essiccatori a tamburo, forni di trattamento termico, granulatori a caldo. Temperatura elevata vicino alla cella richiede cavi Teflon per +100 °C. Vibrazioni continue del processo richiedono tolleranza nativa al sideload.
CH / BM 80 · cavo Teflon

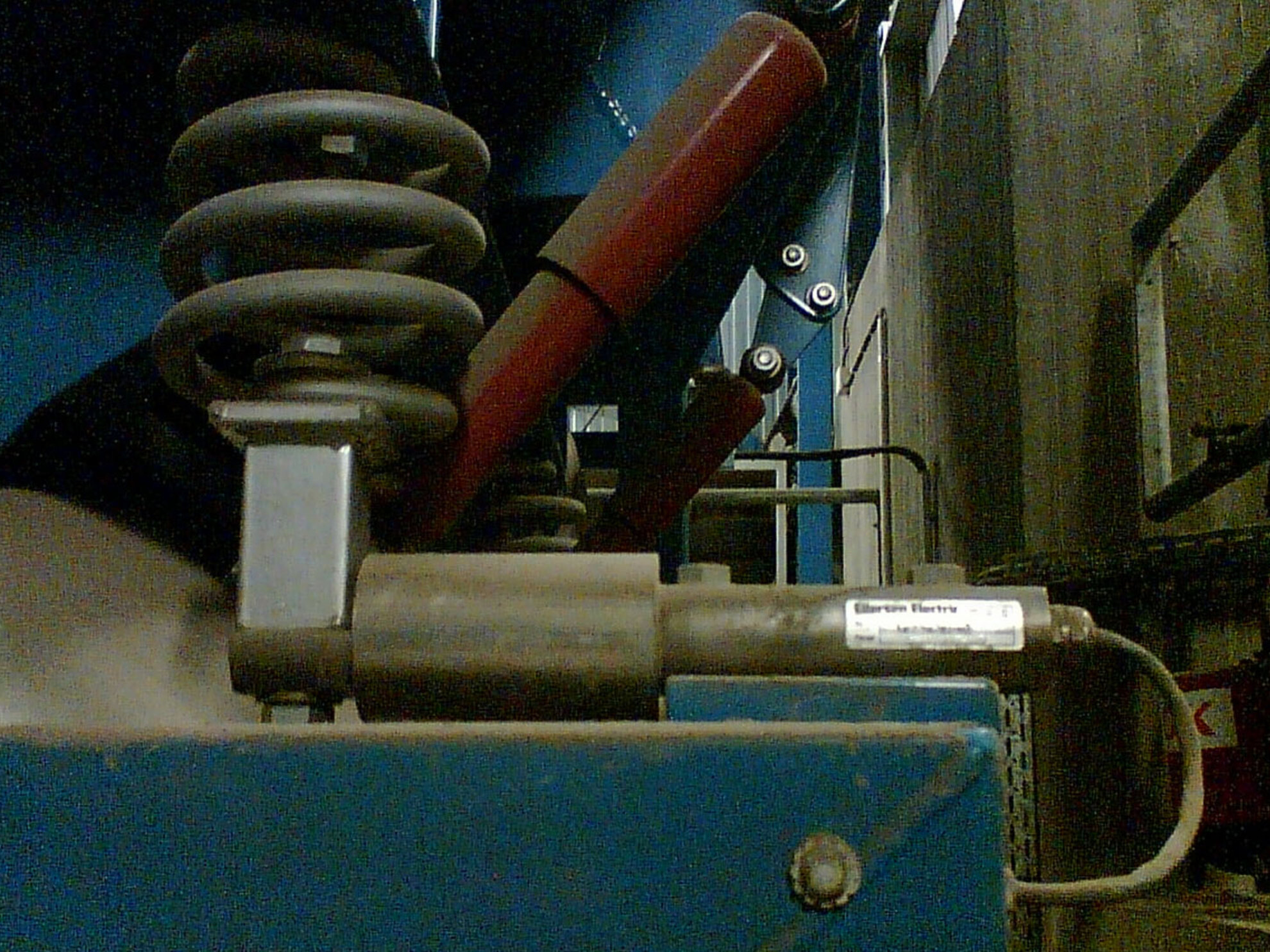

Pesatura sotto vibratori meccanici, vagliatori vibranti, alimentatori a vibrazione, dosatori a piatto vibrante. Le vibrazioni continue (anche armoniche e ad alta frequenza) sono distruttive per gli estensimetri. Esempio documentato Eilersen: vibratori industriali su celle capacitive.
CH / DLC · sideload elevato

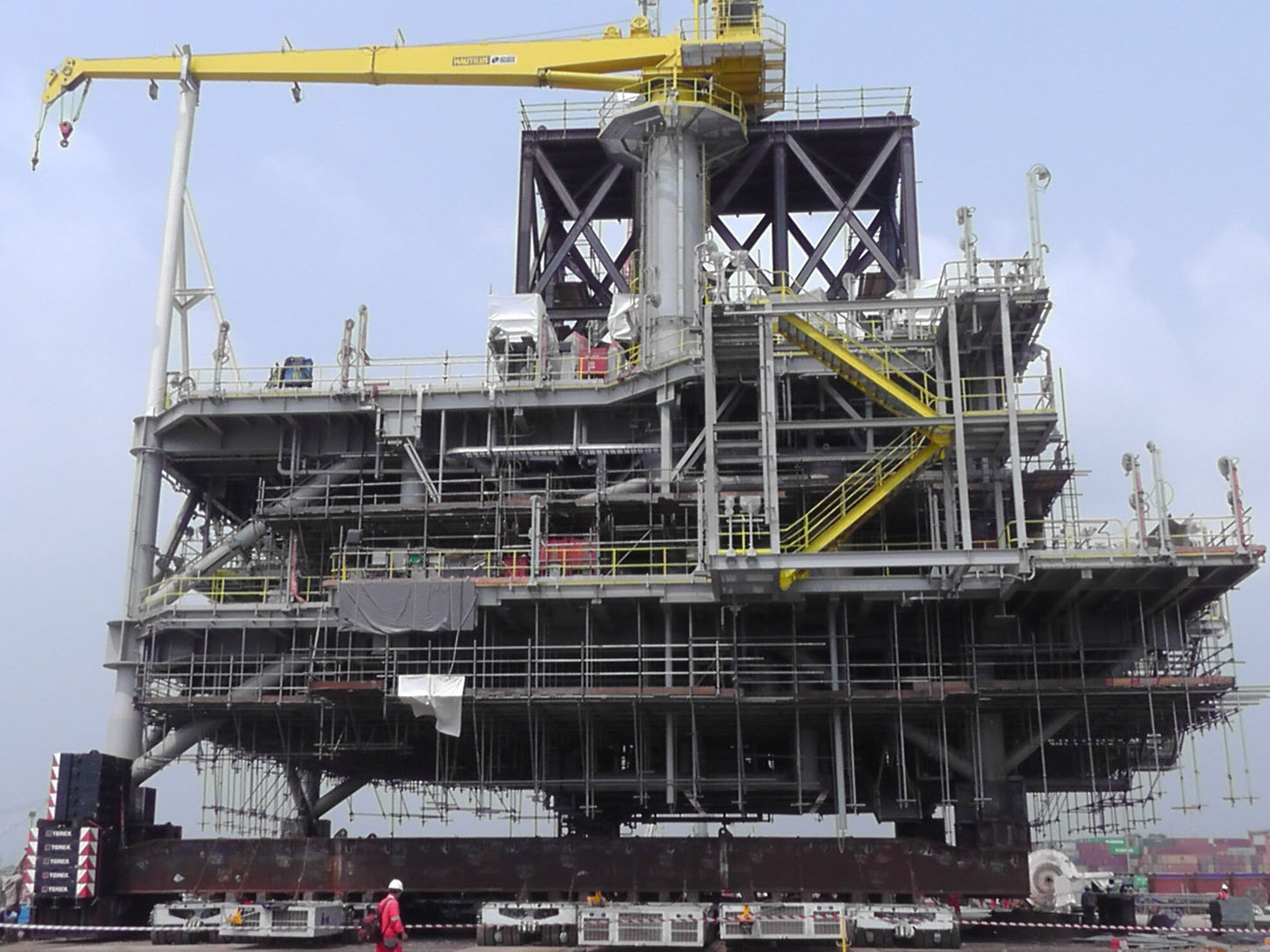

P-tank offshore, mud system, skid di processo su piattaforme petrolifere, bilance di carico per natanti. Vibrazioni di piattaforma, salsedine, ambiente ATEX. Esempio Eilersen: applicazioni offshore con compression heavy duty fino a 500 t per cella.
CH-Ex · fino a 500 t · ATEX

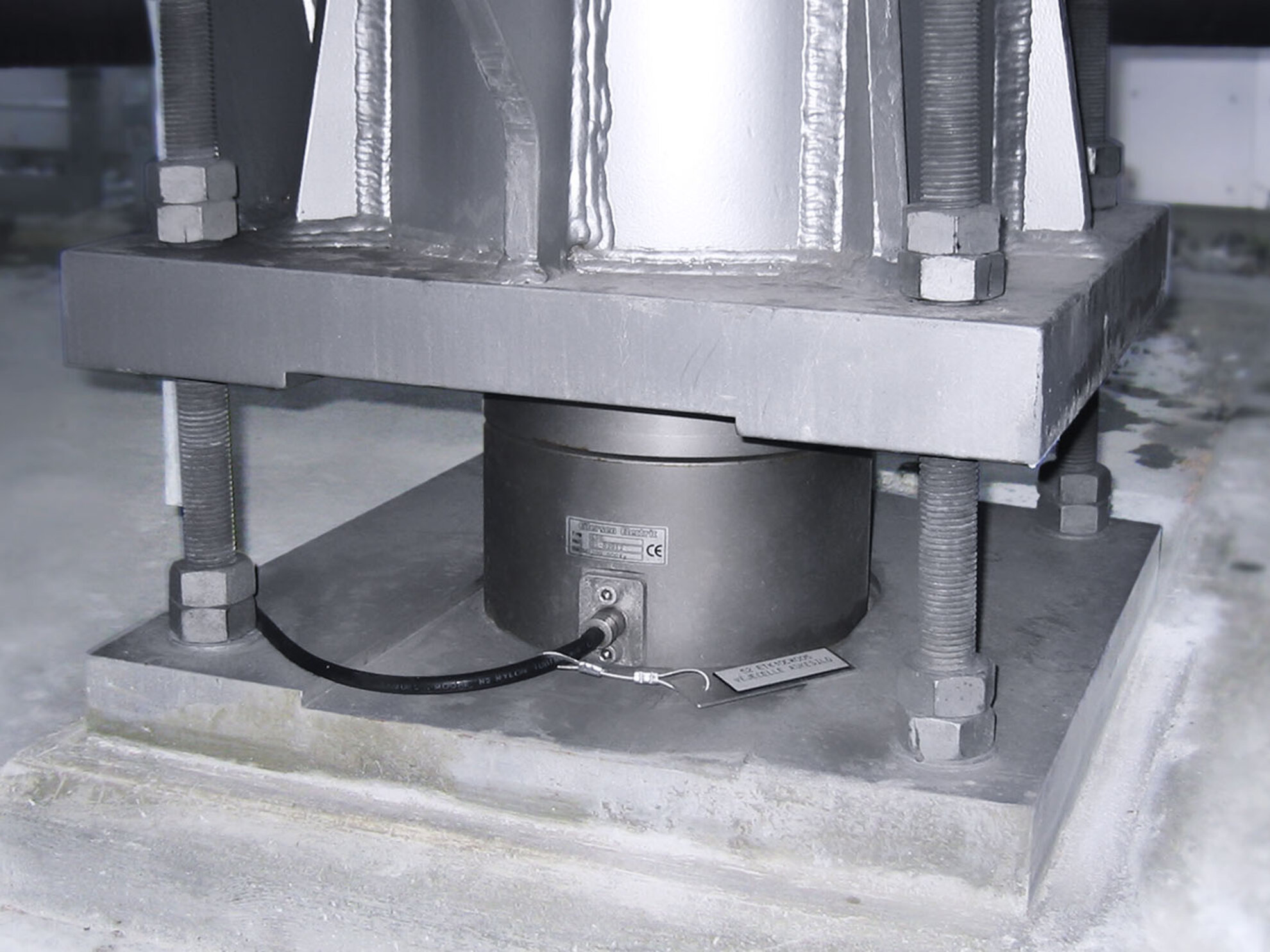

Pesatura su banchi prova per macchine pesanti, prove di carico statiche e dinamiche, calibrazione di altre celle (master scale). Esempio Eilersen: test station da 1500 tonnellate complessive con celle pre-calibrate.
CH custom · OIML certificatePer heavy duty Eilersen propone tre famiglie principali, scelte sulla base della capacità per cella, della tipologia di carico (compressione, flessione, trazione) e dell'ambiente operativo. Per applicazioni custom Eilersen sviluppa anche celle di carico personalizzate sulla specifica del cliente.
Cella di compressione capacitiva heavy duty per installazione sotto grandi silos, tank, vessel e applicazioni gravose. Disponibile in versione standard (CH) e ATEX (CH-Ex). Il riferimento per capacità sopra le 50 tonnellate per cella.

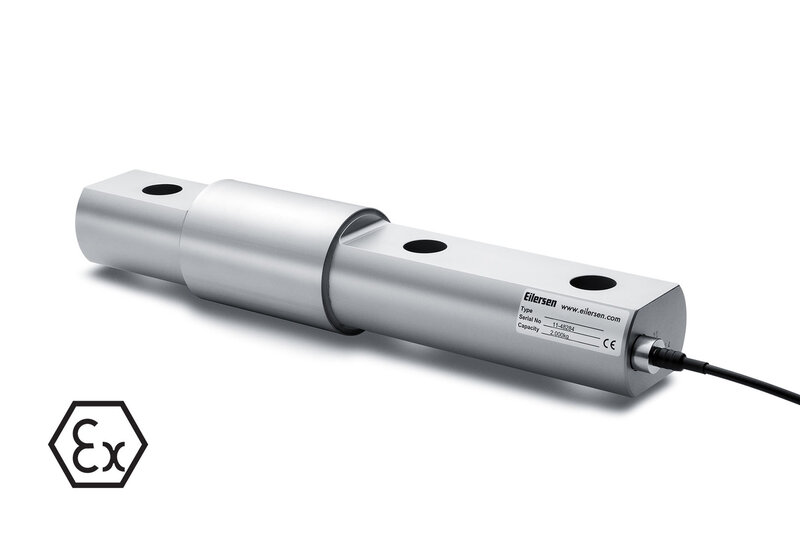

Beam heavy duty per process weighing, industrial weighing, on-board truck weighing, offshore, steel industry. Modello robusto in inox IP68, disponibile anche in versione ATEX. Per dynamic weighing, dosaggio rapido, pesatura in continuo su nastri pesatori.
Cella di carico a trazione per la pesatura di vasi sospesi, applicazioni in gru, ascensori industriali, misura di forze in attrezzature heavy duty. Versione ATEX disponibile.
Celle di carico customizzate Eilersen sviluppate sulla specifica del cliente per applicazioni con requisiti speciali: on-board truck, crane scales, offshore installations, force measurement, applicazioni shockproof. Disponibili in versione OIML e ATEX.
Tabella di sintesi delle specifiche caratteristiche delle celle heavy duty Eilersen. Le specifiche dettagliate dipendono dal modello selezionato e dalla configurazione di sistema; possiamo allinearci sulla configurazione esatta sulla tua applicazione.
| Specifica | Valore |
|---|---|
| Range capacità | Beam: 1000–7000 kg · Compression CH: fino a 500 tonnellate · Tension TM: fino a 100 tonnellate · Custom: fino a oltre 1500 t in sistema |
| Sovraccarico tollerato | BM 70/80: 500% · CH/CH-Ex: 300% · Customized shockproof: fino a 1000% |
| Accuratezza | BM/SDM: 0,025–0,10% (OIML C5 disponibile) · CH: 0,25% Industrial |
| Materiale corpo | Acciaio inossidabile, saldatura laser ermetica |
| Grado di protezione | IP68 ermetico |
| Versioni ATEX/IECEx | Disponibili su tutte le serie heavy duty (CH-Ex, BM-Ex, TM-Ex) |
| Versioni OIML R60 | SDM80 fino a classe C5 — metrologia legale, MID |
| Cavo standard | Fino a 100 m, sostituibile individualmente in campo, calibrazione indipendente dalla lunghezza |
| Cavo per basse temperature | PE speciale fino a -50 °C |
| Cavo per alte temperature | Teflon speciale fino a +100 °C |
| Tolleranza saldatura ed ESD | Sì, nativa su tutte le celle Eilersen |
| Diagnostica integrata | Per singola cella, accessibile via bus digitale |
| Comunicazione | PROFINET, Profibus DP, EtherNet/IP, EtherCAT, Modbus TCP/IP, RS-485, 4-20 mA, 0-10 VDC |
| Calibrazione | Pre-calibrate in fabbrica, sistema completo testato 24 h prima della spedizione |
Le applicazioni heavy duty si differenziano dalle applicazioni industriali standard per la severità dell'ambiente operativo. Eilersen fornisce configurazioni di cella e cavo specifiche per i quattro ambienti più critici: alte temperature, basse temperature, ATEX, ambienti corrosivi/marini.
Per pesatura sotto essiccatori, forni di trattamento termico, cottura industriale, ambienti caldi continuativi, Eilersen fornisce cavi speciali in PTFE (Teflon) certificati per esposizione continua fino a +100 °C. La cella in acciaio inossidabile mantiene stabilità su tutto il range con compensazione termica integrata.
Per applicazioni in celle frigorifere industriali, mining nordico, applicazioni outdoor invernali, processi criogenici di pre-trattamento, Eilersen fornisce cavi speciali in PE certificati fino a -50 °C. Le celle stesse sono in acciaio inossidabile saldato laser e mantengono prestazioni stabili a basse temperature.
Per offshore con classificazione esplosiva, mining con polveri combustibili, applicazioni con solventi infiammabili, Eilersen fornisce versioni Ex su tutta la gamma heavy duty: CH-Ex per compression fino a 500 tonnellate, BM-Ex per beam fino a 7000 kg, TM-Ex per tensione fino a 100 tonnellate. Cavi Ex fino a 100 metri.
Per applicazioni offshore, in prossimità del mare, in impianti chimici con vapori aggressivi, Eilersen fornisce celle in acciaio inossidabile sigillate ermeticamente IP68 con saldatura laser. La cella è progettata per resistere a salsedine, condensa salina, vapori chimici. Gli esempi offshore documentati Eilersen sono installati in più paesi nel Mare del Nord e oltre.
Inviaci la descrizione dell'applicazione (tipo di processo, capacità prevista, tipologia di sollecitazioni — impatti, vibrazioni, sideload — ambiente operativo, range di temperatura, classificazione ATEX se prevista, requisiti OIML), il numero di punti di pesatura e l'indicatore di pesatura previsto. Ti rispondiamo con la configurazione consigliata Eilersen serie CH, BM, TM o customized e un'offerta tecnica.
Pagine prodotto, guide tecniche e applicazioni settoriali organizzate per ambito. Ogni risorsa è linkata da quelle correlate per facilitare la navigazione tra il prodotto, la guida tecnica e l'applicazione di riferimento.
Si parla di pesatura heavy duty quando le condizioni di esercizio impongono almeno una delle seguenti condizioni: capacità complessiva di sistema oltre 50 tonnellate, sovraccarichi e impatti ricorrenti che superano il 200-300% del nominale, ambienti estremi (caldo siderurgico, freddo offshore, polvere mining), vibrazioni e urti meccanici continui, esposizione a contaminazione, impatti di caduta materiale dall'alto. Sono condizioni in cui le celle di carico estensimetriche standard hanno vita utile breve e richiedono frequenti sostituzioni.
Le celle Eilersen heavy duty serie CH e CH-Ex coprono capacità fino a 500 tonnellate per singola cella. Sistemi completi heavy duty Eilersen sono installati in test station da 1500 tonnellate e in applicazioni offshore con peso totale superiore. Le celle a trazione TM arrivano fino a 100 tonnellate, le beam heavy duty BM 80 fino a 7000 kg, le beam SDM80 OIML certificate fino alla classe C5 secondo R60.
Sì. Le celle capacitive Eilersen tollerano sovraccarichi fino al 1000% del carico nominale (fino a 10 volte il valore di lavoro) senza alterare la calibrazione. Questo significa che impatti di caduta materiale, urti meccanici di benne, impatti di rottami in caduta su nastri o contenitori, picchi di carico in dosaggio rapido non danneggiano la cella. Sui modelli heavy duty CH-Ex e BM-Ex la tolleranza al sovraccarico è del 300-500% — comunque ampiamente superiore alle celle estensimetriche tradizionali (150-300%).
Sì. La beam SDM80 e le serie BM/BM-Ex sono progettate specificamente per applicazioni siderurgiche e steel industry, inclusa la pesatura di rottami, la pesatura sotto essiccatori e installazioni in ambienti caldi e contaminati. Eilersen fornisce versioni cavo speciale in Teflon resistente fino a +100 °C per ambienti caldi, e le celle resistono a tensioni di saldatura ed ESD — caratteristica importante in officina meccanica e ambienti dove si saldano frequentemente strutture vicine alla cella.
Sì. Eilersen fornisce cavi speciali in PE per applicazioni a basse temperature, utilizzabili fino a -50 °C. Sono adatti a celle frigorifere industriali, applicazioni in mining a clima rigido, installazioni outdoor in nord Europa e impianti di processo criogenico. Le celle stesse, in acciaio inossidabile saldato laser e sigillate ermeticamente IP68, mantengono prestazioni stabili nell'intero range di temperatura operativa.
Sì. La beam heavy duty SDM80 è certificata OIML R60 fino alla classe di accuratezza C5, requisito per metrologia legale e applicazioni soggette a Direttiva MID 2014/32/UE. La certificazione OIML è disponibile su richiesta sulla maggior parte delle celle Eilersen e include sia la classe di accuratezza sia la qualifica metrologica del sistema completo cella + indicatore.
Sì. Eilersen è installata in mining e produzione di minerali in tutto il mondo, con esempi documentati come la produzione di minerale di ferro in Brasile (VALE). Per la pesatura di rottami metallici e siderurgici la beam SDM80 è il modello di riferimento, scelto per la robustezza meccanica, la tolleranza al sovraccarico e la resistenza all'ambiente contaminato. Il sensore capacitivo non risente della contaminazione magnetica tipica della rottamazione metallica.
Sì. Tutte le celle Eilersen tollerano le tensioni di saldatura e l'ESD (scariche elettrostatiche). Questo significa che il telaio o la struttura su cui è installata la cella può essere saldato in officina o in campo senza dover smontare la cella, contrariamente alle celle estensimetriche dove la corrente di saldatura può danneggiare i ponti di Wheatstone se non vengono adeguatamente isolati. È una specificità importante in siderurgia, metalmeccanica e per modifiche su impianti esistenti.
Sì. Eilersen ha installazioni offshore documentate con celle compression heavy duty fino a 500 tonnellate. Le celle in acciaio inossidabile, sigillate ermeticamente IP68 e tolleranti alle vibrazioni meccaniche tipiche delle piattaforme, sono adatte a P-tank offshore, mud system, skid di processo e bilance di carico per natanti. Sono disponibili in versione ATEX per applicazioni offshore con classificazione esplosiva.
Sì. Eilersen ha sviluppato in oltre 40 anni una gamma di celle customizzate shockproof per applicazioni come on-board truck weighing, crane scales, force measurement, offshore installations, web tension measurement. Le celle customizzate possono essere fornite in versione OIML certificata e in versione ATEX. La capacità copre bending beam fino a 50 tonnellate, compression fino a 500 tonnellate, tension fino a 100 tonnellate, web tension fino a 100 kN.
