Le celle di carico per gru e sistemi di sollevamento hanno una funzione primaria che va oltre la misura del peso: sono componenti di sicurezza. Il controllo del sovraccarico è obbligatorio per legge (EN 13001) e la cella di carico è il sensore che rende possibile questa protezione.

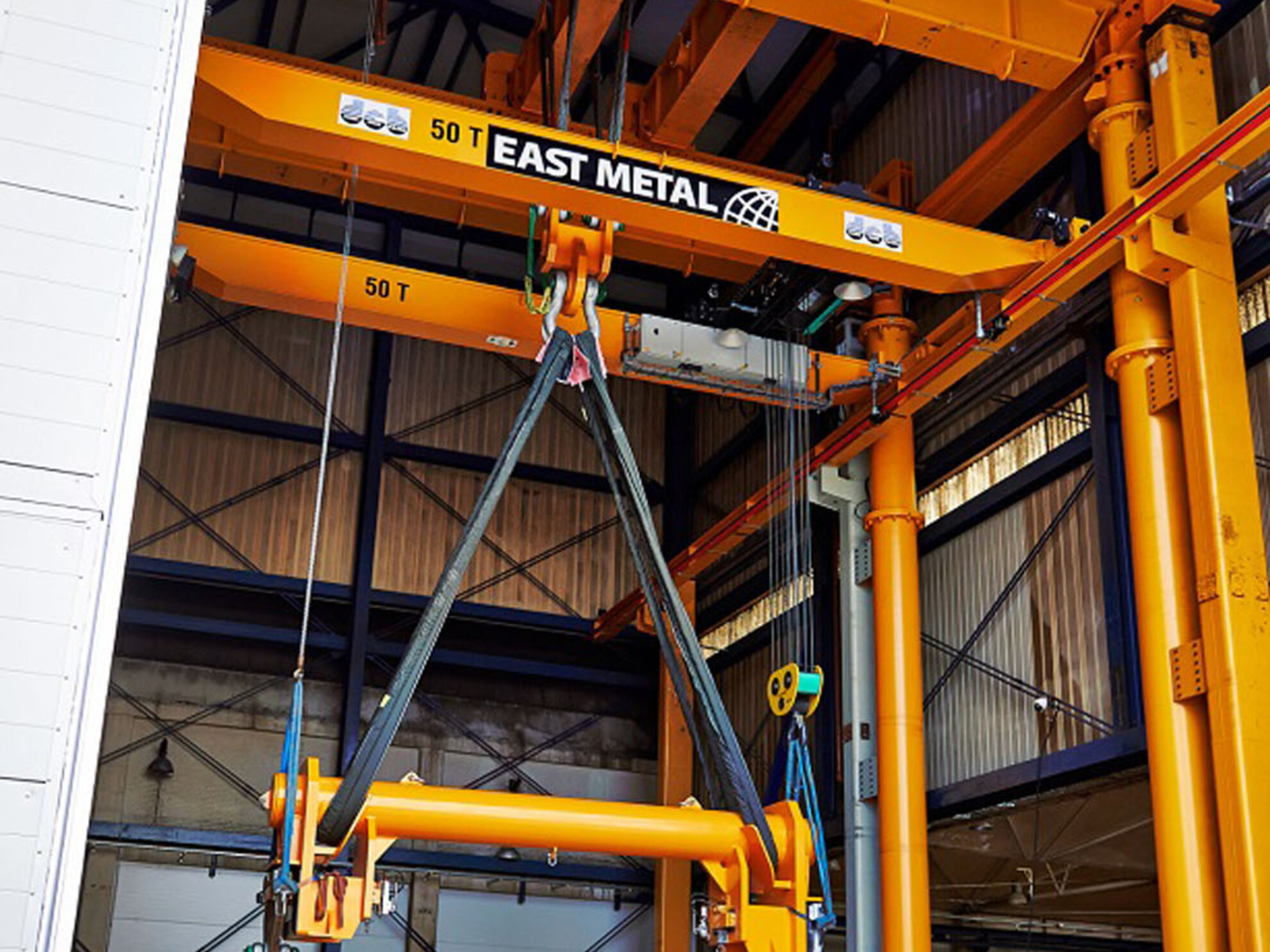

| Applicazione | Tipo cella | Portata tipica | Classe | IP |
|---|---|---|---|---|
| Gru a ponte / carroponte | Trazione tipo S o a perno | 2–100 t | C3 | IP67 |
| Verricello / paranco | Trazione tipo S | 500 kg–20 t | C3 | IP67 |
| Gru a torre | A perno sul gancio | 2–50 t | C2–C3 | IP67 |
| Sistema pesatura gancio | Dinamometro digitale integrato | 500 kg–100 t | C3 | IP67 |
| Bilancia a sospensione | Trazione tipo S | 50 kg–10 t | C3–C4 | IP65 |
La forma a S permette il collegamento sia in basso (gancio del carico) sia in alto (struttura della gru). Sono le più versatili e si installano nell'elemento di collegamento tra il gancio e la carrucola o il cavo di sollevamento.
Capacità: da 50 kg a 50 t. IP: IP67 standard. Materiale: acciaio inox o acciaio zincato in funzione dell'ambiente.
Le celle a perno sostituiscono direttamente i perni di collegamento della struttura meccanica della gru (perni delle carrucole, perni dei bracci). Non richiedono modifiche alla struttura: si sostituisce il perno esistente con un perno instrumentato.
Vantaggio principale: installazione senza modifiche meccaniche alla gru. Capacità: da 500 kg a 500 t. IP: IP67 standard, IP68 per ambienti outdoor severi.
Standard: compatibili con EN 13001 (gru di progetto) e EN 14492 (argani e paranco).
La norma europea EN 13001 (Gru — Progettazione generale) impone che le gru siano dotate di limitatori di carico e/o di momenti. Il controllo di sovraccarico (OPD — Overload Protection Device) è il sistema che implementa questa protezione.
La cella di carico misura in tempo reale il peso sollevato. Il segnale va a un controllore che confronta il valore con la portata nominale della gru. Al raggiungimento della soglia di allarme (tipicamente 90–95% del carico nominale) si attiva un avviso sonoro/visivo. Al superamento del carico massimo il sollevamento viene interrotto automaticamente.
Il sistema OPD deve essere tarato con carichi campione certificati durante l'installazione e verificato periodicamente (tipicamente annualmente) secondo le istruzioni del costruttore della gru. La cella di carico deve avere un certificato di calibrazione aggiornato.
In impianti chimici e petrolchimici le gru possono operare in zone ATEX. In questi casi l'intera catena di misura (cella + cavo + indicatore) deve essere certificata Ex. Le celle a perno sono disponibili in versione Ex ia per zone 1/2.
| Parametro | Valore |
|---|---|
| Portata (celle tipo S) | 2.000 / 5.000 / 10.000 / 20.000 kg |
| Precisione | 0,10% FS (classe industriale) |
| Protezione | IP67 |
| Materiale | Acciaio inox |
| Temperatura operativa | –20°C / +80°C |
| Carico di sicurezza | 150% del carico nominale |
| Carico di rottura | 300% del carico nominale |
| Uscita | mV/V + opzionale 4–20 mA o display integrato |
Per gru e sistemi di sollevamento si usano celle a trazione, tipo S o a perno. Le tipo S si installano nel collegamento tra gancio e struttura. Le celle a perno sostituiscono i perni meccanici della struttura senza modifiche. La portata va da 500 kg a centinaia di tonnellate.
Sì. La norma EN 13001 impone limitatori di carico per le gru di progetto. In Italia il D.Lgs. 81/2008 e le norme tecniche associate richiedono che le gru siano dotate di dispositivi di limitazione del carico. La cella di carico è il sensore del sistema di controllo.
Indicaci tipo di gru, portata massima e ambiente di installazione. Ti proponiamo cella, indicatore e configurazione del sistema di controllo.
