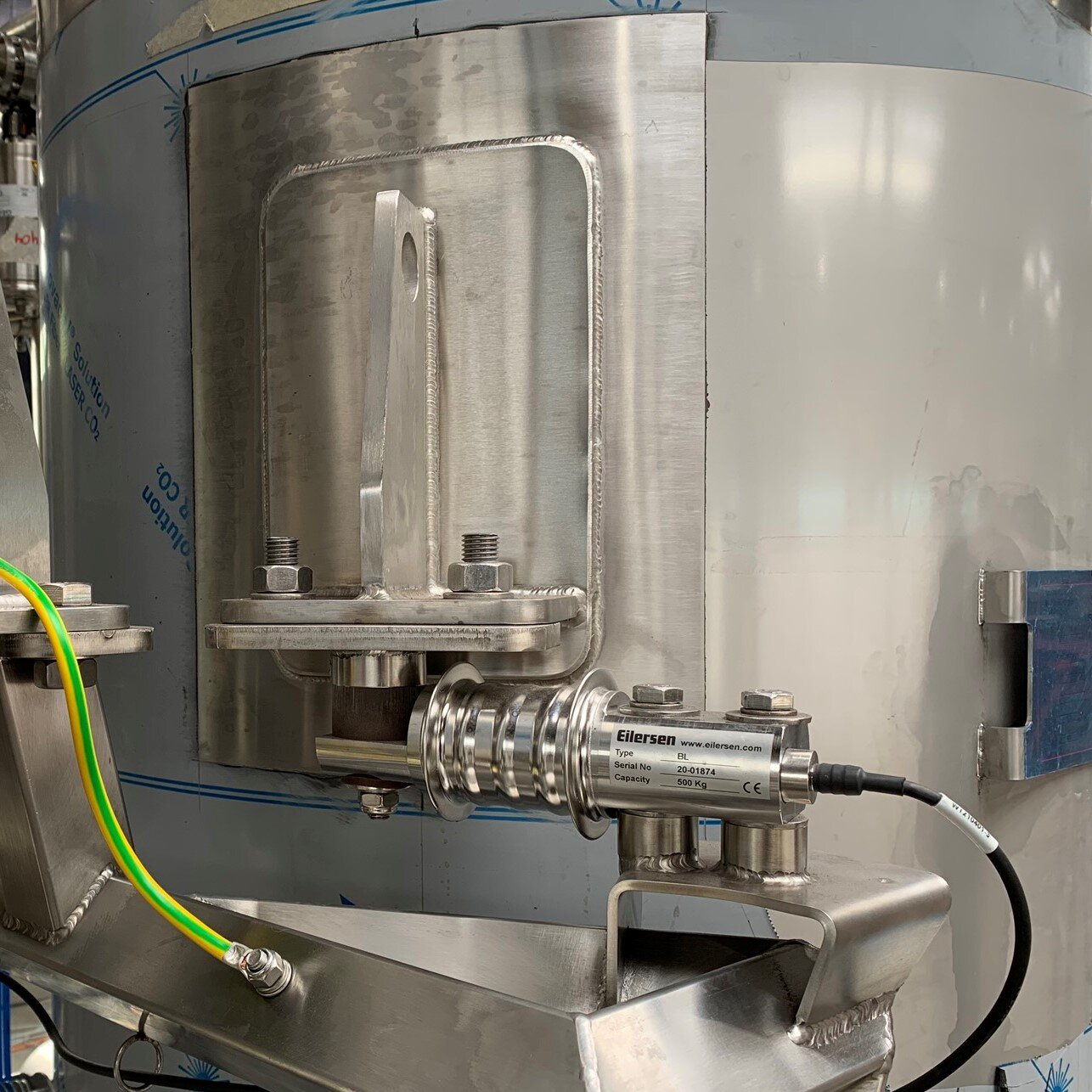

Celle di carico capacitive Eilersen per reattori chimici con agitatore — tolleranza nativa a sideload e vibrazioni fino al 1000%, lift-off protection per high shear, ATEX zone 1/2/21/22 per solventi infiammabili e polveri esplosive
Applicazione chimica
Pesare un reattore chimico con agitatore non è come pesare un serbatoio fermo. L'agitazione genera forze laterali (sideload) che si scaricano sui punti di appoggio, vibrazioni continue trasmesse al telaio del vessel, fluttuazioni rapide del carico durante carichi e scarichi, e in alcuni casi spinte verticali di sollevamento negli high shear mixer. A questo si aggiunge l'ambiente: solventi organici infiammabili, polveri reattive, atmosfere classificate ATEX zona 1 o 21, vicinanza ad agitatori azionati da inverter che generano disturbi EMI.
In queste condizioni le celle a estensimetro tradizionali entrano in difficoltà strutturale: gli estensimetri incollati subiscono fatica meccanica per le vibrazioni, il segnale mV/V è disturbato dagli inverter, le forze laterali richiedono protezioni meccaniche aggiuntive (stay rod, overload stop) che complicano l'installazione, e la deriva di calibrazione costringe a ricalibrazioni frequenti — operazione costosa e rischiosa in zona ATEX.
Le celle di carico capacitive Eilersen nascono per questo. Tolleranza nativa fino al 1000% di sovraccarico, sideload e torsione. Sensore ceramico capacitivo senza contatto, immune alla fatica meccanica. Segnale digitale nativo, immune all'EMI. Versioni ATEX zone 1, 2, 21, 22 certificate. Serie DLC con lift-off protection brevettata per high shear e zone sismiche. Cavi certificati Ex fino a 100 metri. È la tecnologia di riferimento dei produttori chimici e petrolchimici che vogliono eliminare la pesatura dalla lista dei punti critici di manutenzione.
Pesare un reattore agitato non è una questione di sola accuratezza nominale: è una questione di stabilità della misura in presenza di disturbi meccanici ed elettrici reali. La tecnologia capacitiva Eilersen risponde a ciascun disturbo con una soluzione strutturale, non con accorgimenti aggiuntivi.
Chi gestisce un reparto di sintesi chimica o un impianto petrolchimico riconosce queste quattro problematiche perché si presentano in modo ricorrente. La tecnologia capacitiva Eilersen risponde in modo strutturale a ciascuna, eliminando la radice del problema invece di mascherarne i sintomi.
Un agitatore in funzione trasmette al vessel una coppia di reazione che si traduce in forze laterali sui punti di appoggio. Una cella estensimetrica con sideload tollerato del 50-100% del nominale richiede protezioni meccaniche aggiuntive (stay rod, guide laterali) che complicano l'installazione, riducono la pulibilità e possono rompersi nel tempo, lasciando la cella esposta alla forza piena.
Soluzione Eilersen: sideload tollerato nativamente fino al 1000% del carico nominale grazie al sensore ceramico senza contatto. Nessun stay rod o protezione esterna richiesta.Le vibrazioni di un agitatore in funzione (anche bilanciato) sono continue e generano fatica meccanica negli estensimetri incollati. Nel tempo si manifestano come deriva di calibrazione, scollamento parziale dell'estensimetro e in casi estremi rottura della saldatura del corpo cella. Le ricalibrazioni periodiche diventano routine di manutenzione.
Soluzione Eilersen: nessun estensimetro incollato, nessuna parte mobile, nessuna fatica meccanica dovuta a vibrazione. Il sensore ceramico è solidale al corpo cella e non subisce shear durante la vibrazione.Gli impianti chimici e petrolchimici operano spesso in zone classificate ATEX (zona 1 per gas e vapori infiammabili, zona 21 per polveri combustibili). La pesatura deve essere certificata Ex su tutta la catena: cella, cavo, indicatore. Una ricalibrazione in zona ATEX richiede permesso di lavoro a caldo, isolamento dell'area, o smontaggio del vessel — interventi costosi e a rischio.
Soluzione Eilersen: celle CL-Ex, DLC-Ex, CM-Ex certificate ATEX/IECEx zone 1, 2, 21, 22. Cavi Ex fino a 100 metri. Pre-calibrazione di fabbrica che minimizza la necessità di interventi in zona classificata.Negli impianti chimici moderni gli agitatori sono quasi sempre azionati da inverter (variazione di velocità per ottimizzazione di processo). Gli inverter sono sorgenti di disturbi elettromagnetici sui cavi vicini. Una cella estensimetrica con segnale mV/V è sensibile a questi disturbi: la lettura di pesatura fluttua, il PLC riceve dati rumorosi e i filtri software introducono ritardi sul controllo di processo.
Soluzione Eilersen: catena di misura completamente digitale dalla cella all'indicatore. Il segnale è già numerico all'interno della cella, immune ai disturbi EMI di inverter e motori vicini.Per dimensionare correttamente le celle di carico di un reattore agitato non basta considerare il peso del vessel pieno. Bisogna includere le forze dinamiche generate dall'agitazione, le forze laterali della coppia di reazione e i picchi durante carico e scarico. La tabella seguente riporta gli ordini di grandezza tipici, espressi in percentuale del carico nominale del sistema di pesatura.
| Forza in gioco | Origine | Ordine di grandezza tipico |
|---|---|---|
| Carico statico | Peso del vessel pieno (riferimento) | 100% del nominale |
| Sovraccarico in carico rapido | Caduta di solidi o liquidi durante il dosaggio | 120 – 200% del nominale |
| Sideload da agitatore | Coppia di reazione dell'agitatore | 20 – 100% del nominale (oltre con high shear) |
| Vibrazione armonica | Squilibrio residuo dell'agitatore in rotazione | 5 – 30% del nominale, sovrapposto al carico |
| Lift-off da high shear | Spinta verticale ascendente in agitazione ad alto giro | 10 – 50% del nominale (verticale negativo) |
| Sollecitazione sismica | Vibrazioni del terreno in zone sismiche | Combinata multidirezionale, fino a 200% |
| Picco da reazione esotermica | Espansione termica improvvisa del contenuto | Variabile, fino a 150% del nominale |
| Tolleranza Eilersen capacitiva | Sovraccarico, sideload e torsione tollerati nativamente | Fino al 1000% del nominale |
La gamma Eilersen copre l'intero spettro dei reattori e degli apparecchi agitati del processo chimico, dai piccoli reattori da laboratorio industriale ai grandi reattori di produzione di base. Di seguito le applicazioni più frequenti, ognuna con la classe di celle di riferimento.
Reattori per sintesi organica e inorganica con agitazione meccanica, tipicamente jacketed per controllo termico. La pesatura controlla l'aggiunta dei reagenti, la stechiometria della reazione e lo scarico del prodotto. Spesso in zona ATEX per uso di solventi infiammabili.
CL-Ex / DLC-Ex · 500–10.000 kg
Reattori in pressione per chimica fine, sintesi specialty, idrogenazioni catalitiche. La pesatura monitora il bilancio di massa durante la reazione e segnala fine carico/scarico al sistema di controllo.
CL-Ex / CM-Ex · 1000–20.000 kg
Mixer ad alta cesoia per dispersione di pigmenti, omogeneizzazione di emulsioni, dissoluzione di polimeri. Le forze di sollevamento durante l'agitazione richiedono lift-off protection: la serie DLC la integra nativamente senza tiranti esterni.
DLC / DLC-Ex · 250–5000 kg
Reattori per produzione di polimeri (resine, adesivi, vernici) con agitazione continua, tempi di reazione lunghi e variazione di viscosità durante la reazione. Sideload variabili nel tempo richiedono celle con tolleranza nativa.
CL-Ex / CM-Ex · 1000–40.000 kg
Fermentatori per produzione di enzimi, acidi organici, biopolimeri. Agitazione delicata ma continua su tempi lunghi (giorni). La pesatura supporta il bilancio di massa e il controllo della crescita della biomassa.
CL-Ex / CM · 2000–40.000 kg
Granulatori e mescolatori per polveri reattive, pigmenti, intermedi chimici solidi. Tipicamente in zona ATEX 21 per le polveri combustibili. Le celle DLC-Ex con lift-off protection sono particolarmente indicate per i mescolatori a doppio cono.
DLC-Ex · 250–5000 kg · zona 21Per i reattori chimici agitati Eilersen propone tre serie principali di celle di compressione, scelte sulla base della capacità nominale e della tipologia di sollecitazioni meccaniche presenti. La CL/CL-Ex è la scelta standard per reattori fino a 5 tonnellate. La DLC/DLC-Ex con lift-off protection brevettata è indicata per high shear mixer e impianti in zone sismiche. La CM 125/CM-Ex 125 copre reattori grandi e fermentatori industriali da 6 a 20 tonnellate. Per applicazioni dinamiche di piccola scala (mixer compatti, granulazione) sono indicate le celle Beam BL/BL-Ex.
Cella di compressione capacitiva ATEX per pesatura di reattori chimici, autoclavi e tank di processo in zone classificate. La scelta più frequente per reattori di sintesi chimica e fermentatori industriali con agitazione standard.
Cella di compressione capacitiva ATEX con protezione anti-sollevamento brevettata. Indicata per high shear mixer chimici dove l'agitazione genera forze di lift-off, e per impianti chimici in zone sismiche o con vibrazioni strutturali.
Cella di compressione capacitiva digitale in design igienico EHEDG, diametro 125 mm, dimensionata per grandi reattori chimici e fermentatori industriali da 6 a 20 tonnellate. Centro di carico semplice, nessun mounting kit né stabilizzatore richiesto. Per reattori di polimerizzazione, grandi fermentatori, tank di processo chimico di grande volume, autoclavi industriali.
Gli impianti chimici e petrolchimici sommano due tipi di criticità che rendono la pesatura particolarmente impegnativa: le zone classificate ATEX per gas e polveri infiammabili, e i disturbi EMI di inverter e motori azionati a frequenza variabile. La tecnologia capacitiva digitale Eilersen risponde a entrambe in modo nativo, senza accorgimenti aggiuntivi.
Le serie CL-Ex, DLC-Ex, CM-Ex e BL-Ex sono certificate per gas e vapori infiammabili (zone 1 e 2) e polveri combustibili (zone 21 e 22). La certificazione copre cella, cavo e modulo di interfaccia, garantendo catena Ex completa dalla pesatura al PLC. Le scale e bilance Eilersen sono disponibili anch'esse in versione ATEX.
Il cavo della cella è certificato Ex e può essere fornito fino a 100 metri di lunghezza personalizzabile, sostituibile individualmente in campo se danneggiato — operazione importante negli impianti chimici dove i cavi sono soggetti a contatto con solventi e a movimentazioni di manutenzione. La sostituzione del cavo non richiede ricalibrazione del sistema.
La cella Eilersen genera all'interno il valore numerico di pesatura, che viaggia poi su bus digitale fino all'indicatore. Non c'è segnale analogico mV/V suscettibile ai disturbi EMI di inverter, motori, contattori e saldatrici. Questo elimina la necessità di filtri software che introducono ritardi sul controllo di processo, rendendo la pesatura affidabile anche con agitatori azionati da inverter di grande potenza.
Ogni cella riporta in tempo reale il proprio stato (temperatura, valori di processo, allarmi) accessibile via bus digitale. Sui reattori a 3 o 4 punti di appoggio questo permette di identificare rapidamente quale cella ha eventuali anomalie senza smontaggi, riducendo i tempi di diagnosi e gli interventi in zona ATEX.
Inviaci la descrizione del reattore (tipo, capacità, presenza di agitatore standard o high shear, materiali a contatto, classificazione dell'area ATEX prevista, vicinanza a inverter o sorgenti EMI), il numero di vessel coinvolti e l'indicatore di pesatura previsto. Ti rispondiamo con la configurazione consigliata Eilersen serie CL-Ex, DLC-Ex o CM-Ex e un'offerta tecnica completa.
Pagine prodotto, guide tecniche e applicazioni settoriali organizzate per ambito. Ogni risorsa è linkata da quelle correlate per facilitare la navigazione tra il prodotto, la guida tecnica e l'applicazione di riferimento.
Un reattore agitato genera tre tipi di sollecitazioni che gli estensimetri non gestiscono bene: forze laterali (sideload) trasmesse dall'agitatore al telaio, vibrazioni continue durante il funzionamento e potenziali sovraccarichi durante carichi rapidi o reazioni esotermiche. Gli estensimetri incollati subiscono fatica meccanica, gli amplificatori filtrano il segnale rumoroso introducendo ritardi e gli accorgimenti meccanici (stay rod, overload stop) complicano l'installazione senza eliminare il problema alla radice.
Sì. Le celle di carico capacitive Eilersen tollerano nativamente sideload fino al 1000% del carico nominale (200% nelle versioni Beam per dynamic weighing) e torsioni elevate, grazie al sensore ceramico capacitivo senza contatto e all'assenza di estensimetri incollati. Le vibrazioni continue dell'agitatore non generano fatica meccanica perché non ci sono parti mobili o incollaggi. La calibrazione resta stabile nel tempo senza necessità di ricalibrazioni periodiche.
La lift-off protection è una protezione integrata che evita il distacco della cella dal punto di appoggio in presenza di forze di sollevamento. Sui reattori chimici è necessaria in due casi: high shear mixer dove l'agitazione ad alto numero di giri genera spinte verticali oscillanti, e installazioni in zone sismiche dove le vibrazioni del terreno possono causare oscillazioni del reattore. La serie Eilersen DLC e DLC-Ex integra la protezione anti-sollevamento brevettata, eliminando la necessità di stay rod meccanici esterni.
Sì. Eilersen produce celle in versione ATEX e IECEx per zone 1, 2, 21 e 22 (gas e polveri infiammabili). Per applicazioni chimiche e petrolchimiche le serie principali sono: CL-Ex (compressione standard), DLC-Ex (con lift-off protection), CM-Ex (grandi capacità) e BL-Ex (beam per dynamic weighing). Tutte tollerano sovraccarichi e sideload fino al 1000% e accettano cavi certificati Ex fino a 100 metri.
Sì. Le celle Eilersen sono digitali nativamente: il segnale generato all'interno della cella è già un valore numerico, non un segnale analogico mV/V come nelle celle estensimetriche. Questo elimina la sensibilità ai disturbi elettromagnetici di inverter, motori a giri variabili, saldatrici, contattori e altri carichi induttivi tipici degli impianti chimici. La diagnostica integrata segnala in tempo reale eventuali anomalie sulla catena di misura.
Reattori di sintesi chimica con agitatore, reattori jacketed per controllo termico, autoclavi di processo, fermentatori industriali, reattori per polimerizzazione, reattori multi-batch, mixer e omogeneizzatori, alta cesoia (high shear), reattori per chimica fine, polvere di processo, granulatori e mescolatori per resine. Le capacità coperte vanno da 50 kg fino a oltre 40.000 kg con la serie CM, e fino a 500 tonnellate per applicazioni heavy duty industriali estreme.
Sì. Eilersen fornisce moduli di interfaccia con tutti i protocolli di comunicazione industriali standard: PROFINET, Profibus DP, EtherNet/IP, EtherCAT, Modbus TCP/IP, Modbus RTU, RS-485, oltre a uscite analogiche 4-20 mA e 0-10 VDC per integrazione con sistemi legacy. La diagnostica per singola cella è accessibile via bus, supportando manutenzione predittiva e tracciabilità dati nel DCS dell'impianto chimico.
Per reattori chimici industriali Eilersen produce: serie CL/CL-Ex e DLC/DLC-Ex fino a 5000 kg per cella, serie CM/CM-Ex fino a 40.000 kg per cella, e celle heavy duty per capacità complessive di sistema fino a 500 tonnellate. La selezione si fa sulla base del peso totale del reattore pieno (vessel + agitatore + carico massimo + margine di sicurezza), distribuito tipicamente su 3 o 4 punti di appoggio.
Molto. In un impianto chimico complesso, ogni intervento di manutenzione su zona ATEX richiede permessi di lavoro, isolamento dell'area, eventuale spurgo dei vapori e tempi di fermo lunghi. La diagnostica integrata della cella Eilersen permette di identificare in remoto quale cella di un reattore a 4 punti ha eventualmente un'anomalia, senza interventi diretti in campo. Questo riduce drasticamente i fermi non programmati e supporta una manutenzione predittiva.
Sì. MCA Strumentazione Industriale distribuisce in Italia le celle di carico capacitive digitali Eilersen, incluse le versioni ATEX/IECEx per zone classificate (CL-Ex, DLC-Ex, CM-Ex, BL-Ex). Forniamo consulenza tecnica applicativa per progetti chimici e petrolchimici, dimensionamento per reattori agitati, supporto su classificazione ATEX e assistenza post-vendita sul territorio italiano, con sede a Bollate (Milano).
