La cavitazione è il fenomeno fisico per cui all'interno di una pompa centrifuga si formano bolle di vapore che, implodendo violentemente, erodono la girante e il corpo pompa. È la causa più comune di guasto prematuro nelle pompe industriali e civili, e nella maggioranza dei casi è anche la più sottostimata: una pompa che cavita per qualche mese può andare incontro a una riduzione del rendimento del 20-30% e richiedere la sostituzione della girante in meno di un anno, spesso senza che la causa venga correttamente identificata.
La cavitazione non è un guasto improvviso, ma un processo cumulativo. Comincia con un rumore caratteristico simile a sassi che girano nella pompa, prosegue con vibrazioni e calo di prevalenza, finisce con erosione visibile dell'impeller e cedimento dei cuscinetti. La causa fisica è una sola: la pressione assoluta locale all'aspirazione della pompa scende sotto la tensione di vapore del fluido. Le cause operative che portano a questa condizione sono però molteplici, e la più frequente in ambito industriale è la pompa lavorata oltre il proprio punto di miglior rendimento, in run-out, per effetto di una portata eccessiva richiesta dalla rete a valle.
Questa guida descrive la fisica della cavitazione, fornisce le formule per calcolare NPSHa e NPSHr, illustra i sintomi diagnostici per riconoscerla in atto, traccia la timeline tipica del danno cumulativo, e confronta le quattro strategie possibili di prevenzione. La conclusione operativa è che il riduttore di flusso autoregolante è la soluzione standard nel caso più frequente di cavitazione industriale: il run-out per portata eccessiva.
La cavitazione è prima di tutto un fenomeno fisico ben definito. Capirne il meccanismo è il primo passo per riconoscerla, prevenirla, e capire perché alcune soluzioni funzionano e altre no.
Ogni liquido a una determinata temperatura ha una tensione di vapore, ovvero la pressione alla quale il liquido bolle. Per l'acqua a 20 °C la tensione di vapore è di 2,34 kPa (circa 0,024 bar, ovvero 0,24 metri colonna d'acqua). A 80 °C sale a 47,4 kPa (0,47 bar, 4,8 m c.a.). Quando in un punto qualsiasi del circuito idraulico la pressione assoluta scende sotto la tensione di vapore alla temperatura di quel punto, il liquido bolle localmente: si formano bolle di vapore in mezzo al fluido che continua a scorrere.
Nelle pompe centrifughe la zona a pressione più bassa è all'ingresso della girante, dove il fluido viene accelerato dalle pale: l'incremento di velocità implica, per Bernoulli, una diminuzione di pressione locale. Se la pressione di aspirazione disponibile non è sufficiente a compensare questa caduta locale, in quel punto si formano bolle di vapore. Le bolle vengono poi trascinate dal flusso verso le zone a pressione crescente della girante, dove implodono violentemente in microsecondi.
L'implosione di ogni bolla genera microgetti di liquido a velocità di centinaia di metri al secondo. Quando questi microgetti colpiscono la superficie metallica della girante, generano onde d'urto localizzate che erodono il metallo. Il danno è puntuale e cumulativo: ogni bolla che implode rimuove una piccola quantità di metallo, e nel tempo la girante si trasforma in una superficie a piccoli crateri (la classica struttura "a groviera" che identifica la cavitazione anche a colpo d'occhio).
L'idraulica delle pompe traduce il fenomeno fisico in due grandezze misurabili e calcolabili: NPSH disponibile (NPSHa, available) e NPSH richiesto (NPSHr, required). Entrambe sono espresse in metri colonna di liquido.
È la pressione assoluta disponibile all'aspirazione della pompa, oltre la tensione di vapore del fluido. È una caratteristica dell'impianto, non della pompa: dipende dalla configurazione delle tubazioni di aspirazione, dal livello del serbatoio, dalla temperatura del fluido.
È il valore minimo di NPSH che la pompa richiede all'aspirazione per non cavitare. È una caratteristica costruttiva della pompa, fornita dal costruttore sulla curva caratteristica al punto di lavoro previsto. Cresce con la portata: più la pompa lavora a destra del BEP, più NPSHr aumenta, in modo non lineare ma esponenziale al crescere della portata oltre il punto nominale.
Il margine di sicurezza tipico è di 0,5–1 metro di colonna d'acqua, oppure il 10% del valore NPSHr, per assorbire variazioni operative non previste in fase di progetto (perdite di carico crescenti per incrostazione delle tubazioni, variazioni stagionali della temperatura del fluido, oscillazioni della pressione atmosferica, perdite minori non considerate nel bilancio).
Tutte le condizioni che portano alla cavitazione si riducono a NPSHa < NPSHr. Le cause operative che producono questa disuguaglianza sono però distinte e richiedono soluzioni diverse.
Pompa installata troppo in alto rispetto al serbatoio (battente negativo eccessivo), tubazioni di aspirazione di diametro insufficiente, perdite di carico elevate in aspirazione (filtri intasati, valvole semichiuse, percorso tortuoso), temperatura del fluido elevata (tensione di vapore alta).
Soluzione: intervento sull'impianto di aspirazione. Costoso, spesso impraticabile su impianti esistenti.
Pompa selezionata con NPSHr al limite della NPSHa disponibile, oppure pompa lavorata in condizioni diverse da quelle di progetto. Errore di selezione in fase di progetto o cambio di esercizio non documentato dopo l'installazione.
Soluzione: sostituzione della pompa con modello a NPSHr inferiore. Molto costoso, richiede fermo impianto.
Pompa trascinata fuori dal proprio BEP verso destra perché la rete a valle assorbe più portata del previsto: tubazioni vuote all'avvio, valvola completamente aperta, perdite di carico inferiori al progetto, contropressione di utenza variabile. Al crescere della portata, NPSHr cresce esponenzialmente.
Soluzione: riduttore di flusso autoregolante in mandata. Economica, retrofittabile, antimanomissione, 20+ anni senza manutenzione.
La causa numero 3, il run-out, è la più frequente nei sistemi industriali e civili a portata variabile. È anche la più sotto-diagnosticata, perché i sintomi non sono immediati: la pompa lavora oltre il BEP per ore o giorni prima che i danni diventino visibili, e il legame tra la cavitazione osservata e l'apertura completa di una valvola a valle non è sempre evidente. È il caso tipico in cui il riduttore di flusso autoregolante in mandata è la soluzione corretta.
La cavitazione produce sintomi caratteristici e ripetibili. Riconoscerli precocemente permette di intervenire prima che il danno cumulativo richieda la sostituzione della girante.
Suono tipico descritto come "ghiaia o sassi che girano dentro la pompa", oppure "schiocchi metallici" intermittenti. È il sintomo più precoce e più riconoscibile, generato dall'implosione delle bolle di vapore.
Aumento delle vibrazioni del corpo pompa, percepibili con la mano sull'attacco di mandata. La cavitazione introduce squilibri idraulici dentro la girante che si trasferiscono al corpo macchina e all'albero.
La pompa eroga una pressione di mandata inferiore al valore di catalogo a parità di portata. Il calo è progressivo: comincia con piccoli scarti (NPSH 3% è il punto di riferimento standard) e cresce nel tempo.
Sui motori si vedono oscillazioni di corrente al di fuori del normale ripple di funzionamento. Sui motori inverter compare instabilità della velocità di feedback. Sui salvamotori possono esserci scatti intermittenti non spiegabili.
La portata erogata oscilla anziché restare stabile. A valle si manifesta come pulsazioni della pressione, vibrazioni delle tubazioni, comportamento erratico delle valvole modulanti.

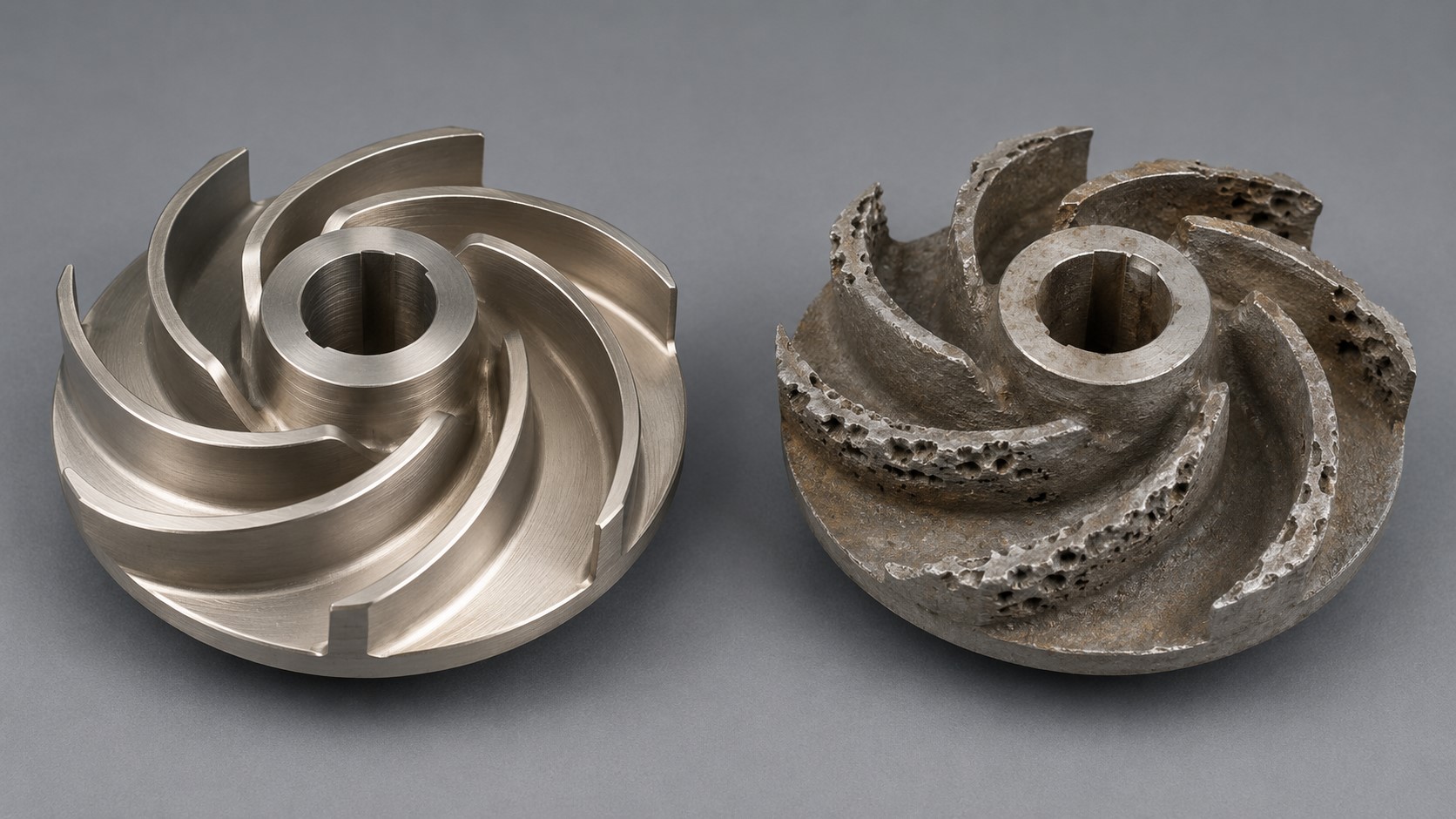

All'apertura della pompa per ispezione, la girante mostra superficie a piccoli crateri ("groviera"), tipicamente sul lato di pressione delle pale e in prossimità del bordo di uscita. È il sintomo finale: il danno è ormai presente.
La cavitazione non è un guasto istantaneo. Lasciata progredire senza intervento, segue una progressione abbastanza prevedibile dal primo sintomo al cedimento finale.
La pompa supera occasionalmente il BEP. Il rumore tipico "sassi nella pompa" appare in modo intermittente nelle fasi di domanda alta. La prevalenza è ancora vicino al nominale, l'efficienza solo leggermente ridotta. Nessun danno meccanico evidente.
Il rumore diventa continuo nelle condizioni di portata alta. Compaiono vibrazioni percepibili. Il calo di prevalenza si stabilizza nell'ordine del 3–5% rispetto al nominale (il classico NPSH 3% di riferimento). L'erosione della girante è già iniziata, microscopica.
L'erosione della girante è ora misurabile. Il calo di prevalenza arriva al 10–15%. L'efficienza energetica scende del 10–20%, con conseguente aumento dei consumi del motore. I cuscinetti cominciano a soffrire per le vibrazioni cumulative. La tenuta meccanica può presentare prime perdite.
La girante mostra erosione visibile a occhio nudo, struttura a groviera tipica. Il calo di prevalenza arriva al 20–30%. I cuscinetti sono prossimi al cedimento. La tenuta meccanica perde regolarmente. La pompa lavora fuori specifica e i sistemi a valle ne risentono (portata insufficiente, pressioni instabili).
Cedimento dei cuscinetti, rottura dell'albero o cedimento strutturale della girante. La pompa va sostituita o richiede intervento maggiore (sostituzione girante, cuscinetti, tenuta meccanica, eventualmente albero). Il costo cumulativo del fermo impianto e dell'intervento eccede largamente quello di un riduttore di flusso che avrebbe prevenuto la cavitazione.
La progressione è tipica: i danni iniziano lievi e diventano severi nel giro di mesi. La logica di intervento dovrebbe essere preventiva (eliminare la causa prima che si manifesti) o quanto meno reattiva al primo sintomo (intervenire ai primi rumori, non quando il calo di prevalenza è già del 20%). In pratica, però, la diagnosi avviene spesso solo dopo che la pompa ha già cedute, quando i costi di riparazione sono massimi.
Tutte le strategie efficaci contro la cavitazione si riducono a riportare la condizione NPSHa > NPSHr. Le quattro vie disponibili hanno costi, efficacia e ambiti di applicazione diversi.
Alzare il livello del serbatoio rispetto alla pompa, aumentare il diametro delle tubazioni di aspirazione, ridurre le perdite di carico (rimuovere o sostituire filtri, accorciare il percorso, ridurre i raccordi). Efficace e definitivo, ma richiede modifiche strutturali.
Una temperatura inferiore abbassa la tensione di vapore e quindi aumenta NPSHa. Per acqua passare da 80 °C a 40 °C cambia la tensione di vapore da 47 kPa a 7 kPa, un guadagno di NPSHa di circa 4 m. Applicabile però solo in casi specifici dove la temperatura è una variabile gestibile.
Selezionare una pompa con girante diversa o velocità di rotazione inferiore può ridurre NPSHr al punto di lavoro. È la soluzione corretta quando la pompa è davvero sottodimensionata in origine, ma è costosa e richiede ridimensionamento di motore, basamento, raccordi.
Limitando la portata in mandata al valore di progetto, si impedisce alla pompa di superare il BEP e di entrare nella zona di run-out dove NPSHr cresce esponenzialmente. Soluzione standard quando la causa è il run-out (caso più frequente). Retrofittabile su impianti esistenti senza modifiche strutturali, antimanomissione, vita 20+ anni.
La scelta tra le quattro strategie dipende dalla causa effettiva della cavitazione. Una diagnosi corretta è il punto di partenza: misurare la portata effettiva di mandata, confrontarla con il BEP della pompa, calcolare NPSHa nelle condizioni operative reali, leggere NPSHr dalla curva del costruttore. Se la pompa lavora oltre il BEP per portata eccessiva, la quarta strategia è la scelta tecnicamente corretta ed economicamente più conveniente.
Indicaci modello pompa, portata di progetto, portata effettiva di mandata, NPSHa stimata o calcolata, e configurazione di tubazioni di aspirazione/mandata. Aiutiamo a identificare la causa effettiva e a proporre la soluzione corretta tra le quattro strategie possibili.
Un caso concreto per chiudere il quadro: pompa centrifuga industriale di alimentazione caldaia, sospetto di cavitazione da run-out, scelta del riduttore di flusso corretto.
Pompa centrifuga monocellulare, BEP a 200 L/min con prevalenza 60 m c.a. e NPSHr (al BEP) = 3,5 m. Serbatoio di alimentazione a 4 m sopra la pompa (battente positivo). Tubazione di aspirazione DN50 di lunghezza 8 m, perdite di carico stimate 0,5 m a 200 L/min. Acqua di alimentazione a 60 °C, tensione di vapore 19,9 kPa = 2,03 m c.a. Pressione atmosferica al sito 100 kPa = 10,2 m c.a.
NPSHa al BEP è 11,67 m, contro NPSHr di 3,5 m. Margine di sicurezza: 8,17 m, ampiamente sufficiente. Al BEP la pompa non cavita.
L'operatore segnala rumore tipico "sassi nella pompa" nelle fasi di alta domanda. Si misura la portata effettiva durante questi episodi: 280 L/min, ovvero 140% del BEP. La pompa è in run-out.
Dalla curva caratteristica del costruttore, NPSHr a 280 L/min è 8,5 m (cresciuto da 3,5 al BEP). Le perdite di carico in aspirazione crescono con il quadrato della portata: a 280/200 = 1,4 volte la portata, le perdite diventano 1,4² × 0,5 = 0,98 m.
A 280 L/min la pompa è ancora sopra NPSHr, ma il margine si è ridotto a 2,69 m, sotto il margine di sicurezza raccomandato (10% di NPSHr = 0,85 m, con margine target 1 m minimo, qui rispettato ma in zona critica). In condizioni transitorie (variazione temperatura, calo pressione atmosferica, perdita carico aggiuntiva da incrostazione) la cavitazione può facilmente innescarsi.
Si limita la portata di mandata al valore BEP installando un riduttore di flusso filettato DN32 (1¼") a 200 L/min nominali. La gomma scelta dipende da temperatura e pressione differenziale di lavoro:
Range richiesto: 2–4 bar, T fino a 60 °C. La gomma E (EPDM standard, range 1,4–15 bar, T fino a 100 °C) è la scelta corretta: copre la temperatura con margine, copre il range di pressione con margine, è compatibile con acqua di processo trattata.
Con il riduttore installato, la portata massima di mandata è limitata a 200 L/min ±20%, ovvero massimo 240 L/min in casi estremi (pressione di rete a valle minima). A 240 L/min, NPSHr cresce ma rimane sotto i 6 m, mantenendo un margine sicuro. La cavitazione da run-out è prevenuta. Il costo dell'intervento è quello del riduttore di flusso più mezza giornata di installazione, contro un eventuale fermo impianto e sostituzione della girante che, in pochi mesi, sarebbero diventati inevitabili.
