MCA Strumentazione Industriale – Applicazione: abbattimento polveri
Riduttori di flusso autoregolanti per sistemi di nebulizzazione su nastri trasportatori, frantoi, cementifici, segherie, demolizioni. Conformità D.Lgs. 81/2008 e tutela dei lavoratori dall'esposizione a silice cristallina respirabile
Applicazione di sicurezza
La silice cristallina respirabile (SLC) è classificata come agente cancerogeno dalla Direttiva UE 2017/2398, recepita in Italia dal D.Lgs. 44/2020 che modifica il Titolo IX Capo II del D.Lgs. 81/2008. Il valore limite di esposizione professionale è di 0,1 mg/m³ (Allegato XLIII), media ponderata su 8 ore. L'esposizione alla SLC è prevista in numerosi contesti industriali italiani: cantieri di demolizione, cementifici, segherie, frantoi, miniere e cave, gallerie, terminali portuali, riciclaggio inerti. Il datore di lavoro è tenuto a ridurre l'esposizione al livello tecnicamente raggiungibile, con priorità delle misure di protezione collettiva sui DPI individuali.

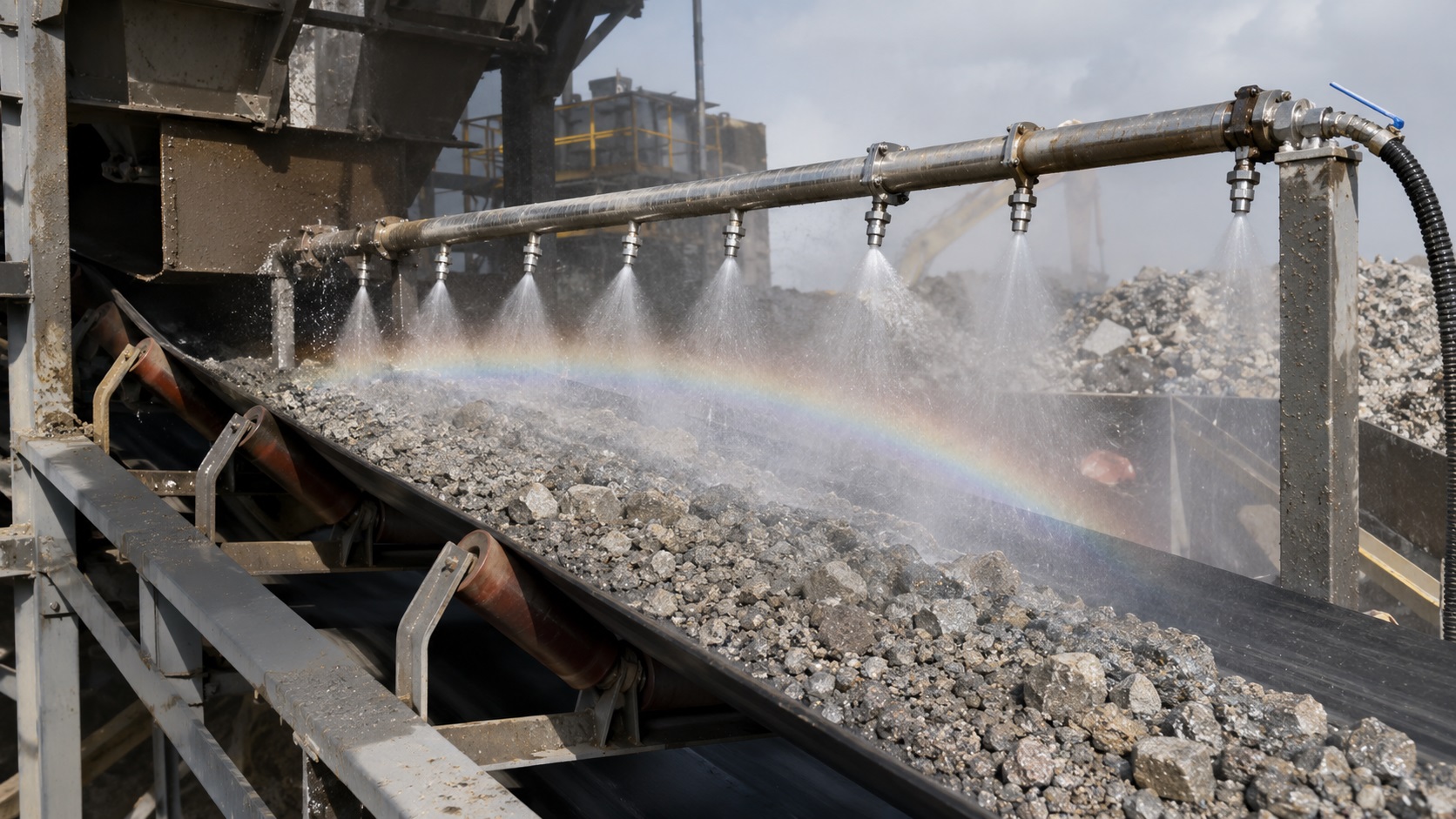

La nebulizzazione ad acqua è la prima misura tecnica di abbattimento delle polveri in ambienti dove l'aspirazione localizzata non è applicabile o non è sufficiente: nastri trasportatori di lunga estensione, transfer point di frantoi, demolizioni in spazi aperti, cave a cielo aperto, gallerie. Il principio è semplice: gocce d'acqua di dimensione opportuna intercettano le particelle di polvere aerodisperse, le bagnano e le fanno coalescere fino a un peso sufficiente per la deposizione. Il parametro chiave è la dimensione delle gocce: troppo grandi cadono al suolo prima di catturare le particelle, troppo piccole evaporano. Per la cattura della SLC servono gocce nell'ordine di 10–50 µm.
La dimensione delle gocce dipende dalla pressione differenziale all'ugello. Una pressione costante è quindi una condizione tecnica per il funzionamento del sistema: se la pressione varia, varia la dimensione delle gocce e l'efficacia della cattura. Il riduttore di flusso autoregolante è il dispositivo passivo che fissa la portata della rampa di ugelli al valore di progetto, e questa portata costante si traduce in pressione costante agli ugelli stessi e dimensione gocce conforme alla specifica. Senza riduttore di flusso, le variazioni di pressione di rete (tipiche nei cantieri serviti da reti idriche locali e pompe di rilancio) compromettono l'efficacia del sistema indipendentemente dalla qualità degli ugelli.
Nota: la nebulizzazione ad acqua è una misura complementare, non sostitutiva, alle altre misure di prevenzione (incapsulamento alla sorgente, aspirazione localizzata, DPI, sorveglianza sanitaria). Il D.Lgs. 81/2008 raccomanda l'integrazione di misure tecniche multiple per il controllo dell'esposizione.
L'esposizione professionale alla silice cristallina respirabile è regolata in Italia dal D.Lgs. 81/2008 (Testo Unico sulla Sicurezza sul Lavoro), aggiornato in modo significativo dal D.Lgs. 44/2020 che recepisce la Direttiva UE 2017/2398 sugli agenti cancerogeni. I valori limite e le prescrizioni operative sono i seguenti.
Valore limite di esposizione professionale per la silice cristallina respirabile, calcolato come media ponderata su 8 ore di esposizione. Vincolante per il datore di lavoro.
La silice cristallina respirabile è inserita nell'Allegato XLII del D.Lgs. 81/2008 (Titolo IX Capo II), dedicato agli agenti cancerogeni e mutageni. Vigente dal 24.06.2020.
Permissible Exposure Limit (PEL) statunitense, equivalente a 0,05 mg/m³, ovvero la metà del valore limite italiano. Spesso richiamato in capitolati di multinazionali e progetti internazionali in Italia.
Threshold Limit Value della American Conference of Governmental Industrial Hygienists, valore raccomandato dalla letteratura igienistica internazionale, quattro volte più stringente del VLEP italiano.
Il datore di lavoro è tenuto a ridurre l'esposizione al livello tecnicamente raggiungibile, anche al di sotto del VLEP, con priorità delle misure di protezione collettiva sui DPI individuali. Le misure tecniche raccomandate dalle linee guida INAIL e CONTARP includono: incapsulamento alla sorgente, aspirazione localizzata su filtri HEPA, ventilazione generale, abbattimento ad acqua (nebulizzazione e water curtain), umidificazione delle aree di lavoro. La sorveglianza sanitaria specifica per gli esposti è obbligatoria secondo il Titolo IX Capo II.
In un sistema di nebulizzazione, la dimensione delle gocce è determinata dalla pressione differenziale all'ugello: a pressione di progetto le gocce hanno la dimensione corretta per la cattura della polvere; a pressione diversa, le gocce escono dalla finestra ottimale e l'efficacia di cattura cala. Senza dispositivi di stabilizzazione della portata, la pressione varia e il sistema funziona in modo irregolare.
Le conseguenze del funzionamento fuori specifica vanno distinte tra due condizioni opposte: pressione insufficiente (gocce troppo grandi, copertura debole) e pressione eccessiva (gocce troppo piccole, evaporazione, spreco).
Il problema è che entrambe le condizioni si verificano nello stesso impianto in momenti diversi: pressione di rete che cala nelle ore di punta dell'acquedotto, pressione che sale a impianti di pompaggio scarichi, perdite di carico che variano con il fouling delle tubazioni e con l'usura degli ugelli stessi. Il sistema lavora in specifica solo per finestre temporali limitate e in regime variabile per la maggior parte del tempo.
Sei contesti applicativi ricorrenti per la nebulizzazione ad acqua, con i parametri tipici di portata, pressione e gomma raccomandata per il riduttore di flusso a monte della rampa di ugelli.
Demolizioni controllate, frantumazione di calcestruzzo armato, taglio e perforazione di muri portanti. La polvere di calcestruzzo contiene silice cristallina (quarzo) in concentrazioni 5-30%. Sistemi di nebulizzazione con cannoni rotanti o rampe puntuali sui punti di lavorazione. La portata è variabile per attivazione manuale o automatica via sensore PM10.
Impianti di produzione cemento e calcestruzzo. Polvere fine di clinker, calcare, additivi cementizi. Sistemi dry fog ad aria atomizzata sui transfer point di nastri trasportatori, scarico silos, frantoi primari. La granulometria è fine (PM2,5-10) e richiede gocce 1-10 µm per la cattura efficace.
Lavorazione legno con polveri organiche (legno duro, MDF, pannelli truciolari). Le polveri di legno duro sono classificate come cancerogene dal D.Lgs. 81/2008 (Allegato XLII). Sistemi di nebulizzazione su transfer point di pannelli, scarico segatura, aspirazione integrata. Tensioattivi a basso dosaggio per migliorare la bagnatura del legno.
Impianti di frantumazione di rocce, calcestruzzo da demolizione, inerti riciclati. Granulometria mista da fine a grossolana. Rampe di nebulizzazione su frantoi, vagliatori, nastri di alimentazione. La silice cristallina è presente in concentrazioni elevate (granito, basalto, materiale da demolizione di edifici degli anni 1950-80).
Cave di pietra, miniere a cielo aperto, piazzali di stoccaggio. Cannoni nebulizzatori mobili (fog cannon) con portata fino a 600 L/min e gittata 50-100 m. Soppressione polveri sui piazzali di carico camion, sulle aree di esplosione, lungo le piste di trasporto. Acqua di pozzo o di lago, spesso con sedimenti.
Lavorazioni in galleria (perforazione, scavo TBM), terminali portuali per movimentazione materiali sfusi (carbone, cereali, fertilizzanti, minerali). Spazi confinati con concentrazione di polveri elevata e ventilazione limitata. Sistemi HP mist con ugelli ad alta efficienza, attivazione modulante in base ai livelli di polvere misurati.
Indicaci tipo di polvere, settore di applicazione, configurazione del sistema (portata, pressione, numero di ugelli), pressione di rete disponibile. Calcoliamo il riduttore di flusso corretto per la tua linea principale e verifichiamo la coerenza con la pompa HP eventualmente presente.
Un caso concreto che combina i tre elementi tipici di un sistema di soppressione polveri: numero di ugelli, portata per ugello, scelta del riduttore di flusso a monte della rampa.
Cementificio con nastro trasportatore di clinker e additivi cementizi. Transfer point con scarico da silos su nastro: zona ad alta concentrazione di polveri PM2,5-10 con presenza di silice cristallina. Rampa di nebulizzazione con 24 ugelli di tipo full cone, portata nominale 0,5 L/min per ugello @ 8 bar. Pressione di rete a monte: 4 bar nominali, 3,5 bar minima nelle ore di punta. Pompa booster a valle del riduttore di flusso che porta la pressione a 8 bar agli ugelli.
Il fattore di sicurezza 1,15 (15%) copre variazioni di pressione, perdite di carico nelle linee di distribuzione e usura degli ugelli nel tempo. È il valore tipico raccomandato dai costruttori di sistemi di nebulizzazione.
Pressione di rete minima: 3,5 bar. Perdita di carico delle tubazioni di distribuzione (lunghezza ~30 m, DN25): circa 0,5 bar a 13,8 L/min. Perdita di carico del filtro 100 µm: 0,3 bar a regime sporco. Pressione disponibile all'ingresso pompa booster:
2,7 bar è dentro il range della gomma P (1,4-10 bar). Il riduttore di flusso può essere installato a monte del filtro o tra filtro e pompa booster: la posizione preferita è subito a valle del filtro, in modo che il riduttore sia protetto da sedimenti e che la pompa booster lavori a portata costante.
Portata nominale 13,8 L/min. Dalla tabella DN della pillar, 13,8 L/min cade nel range del DN15 (max ~30 L/min). Si sceglie filettato DN15 (1/2") con la portata corretta.
Pressione differenziale di lavoro 2,7 bar (caso peggiore di rete a 3,5 bar) o 3,2 bar (rete nominale a 4 bar): entrambi dentro la finestra della gomma P. Temperatura acqua: temperatura ambiente, dentro il limite della gomma. Acqua di rete potabile: nessun problema di compatibilità.
Con il riduttore di flusso, la portata totale all'ingresso della pompa booster è 14 L/min ±10% (12,6–15,4 L/min). La pompa booster, dimensionata per 13,8 L/min @ 8 bar, lavora ora in condizioni note e ripetibili. La pressione agli ugelli si stabilizza al valore di progetto e la dimensione delle gocce resta nella finestra ottimale di 50–100 µm.
Senza riduttore di flusso, la portata variabile in ingresso alla pompa booster causerebbe oscillazioni di pressione agli ugelli da 6 a 10 bar circa, con dimensione gocce variabile da 30 a 200 µm: cioè la rampa lavorerebbe per metà del tempo con gocce troppo grandi (cattura debole) e per l'altra metà con gocce troppo fini (evaporazione). Con riduttore, la rampa è in specifica continuativamente.
Tre regole pratiche per l'installazione del riduttore di flusso su un sistema di soppressione polveri. Sono le stesse principali viste in altre applicazioni del cluster, qui adattate alle peculiarità della nebulizzazione.
L'acqua di alimentazione di un sistema di nebulizzazione deve essere filtrata a maglia 100 µm o più fine, perché gli ugelli HP mist possono otturarsi con sedimenti molto piccoli. Il filtro va installato a monte del riduttore di flusso, in modo che il riduttore sia protetto. Il differenziale di pressione del filtro va monitorato (manometro a monte e a valle) per pianificare la pulizia o sostituzione delle cartucce.
Per sistemi con pompa booster (HP mist), il riduttore di flusso va installato tra filtro e pompa, sulla linea bassa pressione. La logica è duplice: la pompa lavora a portata di aspirazione costante (condizione ottimale di funzionamento) e il riduttore opera nella finestra di pressione tipica della rete (3-6 bar), dentro il range della gomma P. Installare il riduttore a valle della pompa HP esporrebbe la gomma a pressioni di 40-70 bar, fuori specifica.
Per sistemi con più rampe di ugelli in parallelo (per esempio una rampa per ogni transfer point del nastro), si installa un riduttore di flusso per ciascuna rampa. Un singolo riduttore sulla linea principale comune limita la portata totale ma non risolve lo sbilanciamento tra le singole rampe, che continuerebbero a competere idraulicamente. Un riduttore per rampa garantisce portata corretta su ogni zona, indipendentemente dal numero di rampe contemporaneamente attive.
Per applicazioni con tensioattivi (carbone, legno, polveri idrofobe), il punto di iniezione del tensioattivo va a valle del riduttore di flusso e del filtro, e va dotato di un sistema di dosaggio in rapporto fisso simile a quello descritto nell'applicazione dosaggio chimico. Il riduttore di flusso non agisce sul tensioattivo: stabilizza la portata principale di acqua, sulla quale poi viene calcolata la dose di tensioattivo da iniettare.
| Soluzione | Stabilità portata | Costo iniziale | Manutenzione | Adatto a |
|---|---|---|---|---|
| Riduttore di flusso autoregolante | ±10/20% indipendente dalla pressione | Basso-medio | Nessuna nelle condizioni nominali (20+ anni) | Standard per la maggior parte delle rampe nebulizzazione |
| Pompa HP con inverter e flussimetro | Sì, regolazione attiva | Alto | Manutenzione inverter, sensori | Sistemi modulanti con sensori PM e logica di controllo |
| Saracinesca tarata in opera | No, varia con √ΔP | Basso | Ritaratura periodica, regolabile | Solo dove la precisione delle gocce non è critica |
| Valvola di pressione costante a monte | Stabilizza la pressione, non la portata | Medio | Periodica, regolazione | Sistemi a portata variabile dove serve P costante |
| Aspirazione localizzata su filtri HEPA | Non confrontabile (altra tecnologia) | Alto | Sostituzione cartucce HEPA periodica | Misura complementare alla nebulizzazione, non alternativa |
Il riduttore di flusso autoregolante è la soluzione standard per stabilizzare la portata di una rampa di nebulizzazione. Per sistemi modulanti con sensori PM e attivazione automatica (richiamati nelle linee guida INAIL come best practice per cantieri grandi), il riduttore di flusso si abbina a un inverter sulla pompa booster: l'inverter regola la portata in base al setpoint del controllo, il riduttore di flusso garantisce che il valore massimo non ecceda mai la specifica anche in caso di malfunzionamento del controllo. La nebulizzazione e l'aspirazione localizzata non sono in concorrenza: sono misure complementari raccomandate dal D.Lgs. 81/2008 da combinare quando applicabili.
Per nuovi impianti dimensioniamo il riduttore di flusso a partire dal numero di ugelli e portata richiesta. Per impianti esistenti con problemi di copertura disomogenea, gocce fuori specifica o sbilanciamento tra rampe, valutiamo la configurazione e proponiamo l'intervento corretto. Inviaci dati di portata, pressione, configurazione del circuito e norma di riferimento.
Pagine prodotto, applicazioni operative correlate e guide tecniche dedicate al controllo della portata.
Il D.Lgs. 81/2008 (Testo Unico sulla Sicurezza sul Lavoro), aggiornato dal D.Lgs. 44/2020 in recepimento della Direttiva UE 2017/2398, classifica la silice cristallina respirabile (SLC) come agente cancerogeno. L'Allegato XLIII fissa il valore limite di esposizione professionale (VLEP) a 0,1 mg/m³ come media ponderata su 8 ore. La SLC è inserita nell'Allegato XLII del Titolo IX Capo II, dedicato agli agenti cancerogeni e mutageni. Il datore di lavoro è tenuto a ridurre l'esposizione al livello tecnicamente raggiungibile, con misure di protezione collettiva (sistemi di abbattimento polveri come la nebulizzazione ad acqua) prioritarie rispetto ai DPI individuali.
I settori principali sono otto. Cantieri di demolizione (calcestruzzo, laterizi, materiali contenenti silice). Cementifici e impianti calcestruzzo (frantoi, mulini, silos, nastri di alimentazione). Segherie e falegnamerie (legno, MDF, pannelli). Miniere e cave a cielo aperto (estrazione, carico, trasporto). Frantoi inerti e impianti riciclaggio (frantumazione, vagliatura). Terminali portuali per movimentazione bulk (cereali, fertilizzanti, carbone, minerali). Gallerie e lavori in sotterraneo (perforazione, scavo). Stabilimenti siderurgici (movimentazione coke, scorie). In tutti questi contesti la nebulizzazione ad acqua è la misura tecnica di prima scelta per ridurre la concentrazione di polveri aerodisperse, inclusa la silice cristallina respirabile.
Tre ragioni. Primo: la dimensione delle gocce dipende dalla pressione differenziale all'ugello; portata variabile significa pressione variabile e gocce di dimensione errata. Per la cattura efficace della silice cristallina respirabile servono gocce 10–50 µm; gocce troppo grandi cadono prima di catturare le particelle, gocce troppo piccole evaporano. Secondo: una portata variabile produce zone non coperte (sottodosaggio) o zone con eccesso di acqua (sovradosaggio con bagnatura indesiderata del materiale o del nastro). Terzo: il sovradosaggio spreca acqua e può saturare il materiale rendendolo difficile da movimentare nelle fasi successive di processo. Una portata controllata garantisce dimensione gocce ottimale e copertura uniforme.
La formula è semplice: Qtotale = N° ugelli × Qper_ugello × fattore_sicurezza. Il fattore di sicurezza tipico è 1,10–1,20 per coprire variazioni di pressione e perdite di carico nelle linee di distribuzione. Esempio: una rampa di nebulizzazione su nastro trasportatore con 24 ugelli a 0,5 L/min ciascuno richiede 24 × 0,5 × 1,15 = 13,8 L/min totali. La pressione di alimentazione richiesta è la somma della pressione nominale dell'ugello, delle perdite di carico distribuite nelle tubazioni di alimentazione e di un margine di sicurezza di 10–15% per assorbire variazioni operative. Il sistema va dimensionato sulla configurazione di lavoro completa, non sul singolo ugello.
Tre tipologie principali. Bassa pressione (1–5 bar): produce gocce 100–300 µm, adatto per polveri grossolane e inerti, portate fino a 100 L/min per rampa. Media pressione (10–30 bar): gocce 50–150 µm, generale uso conveyor e transfer points. Alta pressione (40–70 bar): gocce 11–50 µm con sistemi a ugelli HP mist, ideale per silice cristallina respirabile, frantoi, granulometrie fini. Sistema dry fog ad aria atomizzata: combina acqua a 1–3 bar e aria compressa a 3–5 bar producendo gocce 1–10 µm, adatto a cementifici, carbone, minerali fini dove la saturazione del materiale deve essere evitata. La scelta dipende dal tipo di polvere, dalla granulometria e dalle limitazioni operative dell'impianto.
Per stabilizzare la portata complessiva indipendentemente dalle variazioni di pressione di rete e dalle perdite di carico a valle. Senza riduttore di flusso, una pressione di rete variabile (tipica nei cantieri serviti da reti idriche locali e da pompe di rilancio) si traduce in portata variabile attraverso gli ugelli, con dimensioni di goccia fuori specifica e copertura disomogenea. Il riduttore di flusso garantisce che la rampa di ugelli riceva sempre la portata di progetto, e questo si riflette in pressione costante agli ugelli stessi. È particolarmente utile nei sistemi che alimentano più rampe in parallelo (per esempio una rampa per ciascun transfer point del nastro), dove il riduttore di flusso di ciascuna rampa impedisce alla rampa con minore perdita di carico di rubare portata alle altre.
No, è una misura complementare. Le buone prassi di prevenzione delle polveri prevedono un sistema integrato che combina misure di abbattimento alla sorgente (incapsulamento, aspirazione localizzata, captazione su filtri HEPA), misure di abbattimento ambientale (nebulizzazione ad acqua, ventilazione generale), e misure individuali (DPI, formazione, sorveglianza sanitaria). La nebulizzazione ad acqua è particolarmente efficace dove l'aspirazione localizzata non è applicabile (grandi aree aperte, nastri trasportatori esterni, demolizioni, cave a cielo aperto). Nei contesti dove entrambe le misure sono applicabili, la combinazione è più efficace della singola misura, e il D.Lgs. 81/2008 raccomanda l'integrazione di misure tecniche multiple.
Dipende dalla pressione di esercizio e dalla qualità dell'acqua. Per sistemi a bassa e media pressione (1–15 bar) con acqua di rete potabile, la gomma standard P (NBR, 1,4–10 bar, ±10%) è la prima scelta. Per sistemi ad alta pressione (40–70 bar) il riduttore di flusso si applica a monte della pompa HP, dove la pressione è quella di rete (3–5 bar) e la gomma P è ancora adeguata. Quando l'acqua proviene da pozzo o da riciclo (cantieri, demolizioni) e può contenere sedimenti grossolani, è obbligatorio un filtro a maglia 100–200 µm a monte del riduttore, indipendentemente dalla gomma scelta. La gomma E (EPDM) è preferibile se l'acqua è dosata in continuo con additivi tensioattivi per migliorare la cattura delle polveri fini.
I tensioattivi (surfactants) sono additivi che riducono la tensione superficiale dell'acqua, aumentando la capacità di bagnatura delle particelle di polvere. Sono utilizzati in concentrazioni 0,01–0,5% per migliorare l'efficacia della nebulizzazione, particolarmente su polveri idrofobe come carbone, legno, alcuni minerali. L'aggiunta di tensioattivi richiede un sistema di dosaggio in rapporto fisso (vedi applicazione dosaggio chimico) abbinato al sistema di nebulizzazione. Va valutata caso per caso: in cantieri di demolizione e movimentazione inerti l'acqua semplice è spesso sufficiente, mentre nei cementifici e nelle miniere di carbone i tensioattivi sono raccomandati per il guadagno di efficacia.
Dipende dalla configurazione, dal duty cycle e dalla tecnologia. Un sistema a bassa pressione su un nastro trasportatore di 30 m può consumare 30–100 L/min in modalità continua, ovvero 1.800–6.000 L/h. Un sistema dry fog ad aria atomizzata su un transfer point di frantoio consuma tipicamente 6–36 L/h per ugello, quindi 200–1.000 L/h per impianto. Un sistema HP mist su una galleria di scavo può lavorare 10–15 L/min totali (600–900 L/h). I sistemi moderni con sensori di polveri (PM monitor) e attivazione modulante riducono il consumo del 40–70% rispetto ai sistemi continui, attivando le rampe solo quando i livelli di polvere superano la soglia di intervento. Il riduttore di flusso garantisce che, quando il sistema è attivo, la portata sia esattamente quella di progetto.
MCA Strumentazione Industriale fornisce in tutta Italia riduttori di flusso autoregolanti a O-ring per sistemi di soppressione polveri ad acqua su cantieri di demolizione, cementifici, segherie, frantoi, miniere e cave, gallerie, terminali portuali. Affianchiamo il cliente nel calcolo del numero di ugelli, nella verifica del bilancio idraulico della rampa di nebulizzazione e nel dimensionamento del riduttore corretto, in piena coerenza con i requisiti del D.Lgs. 81/2008 sulla protezione dei lavoratori dall'esposizione a silice cristallina respirabile e altre polveri pericolose. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
