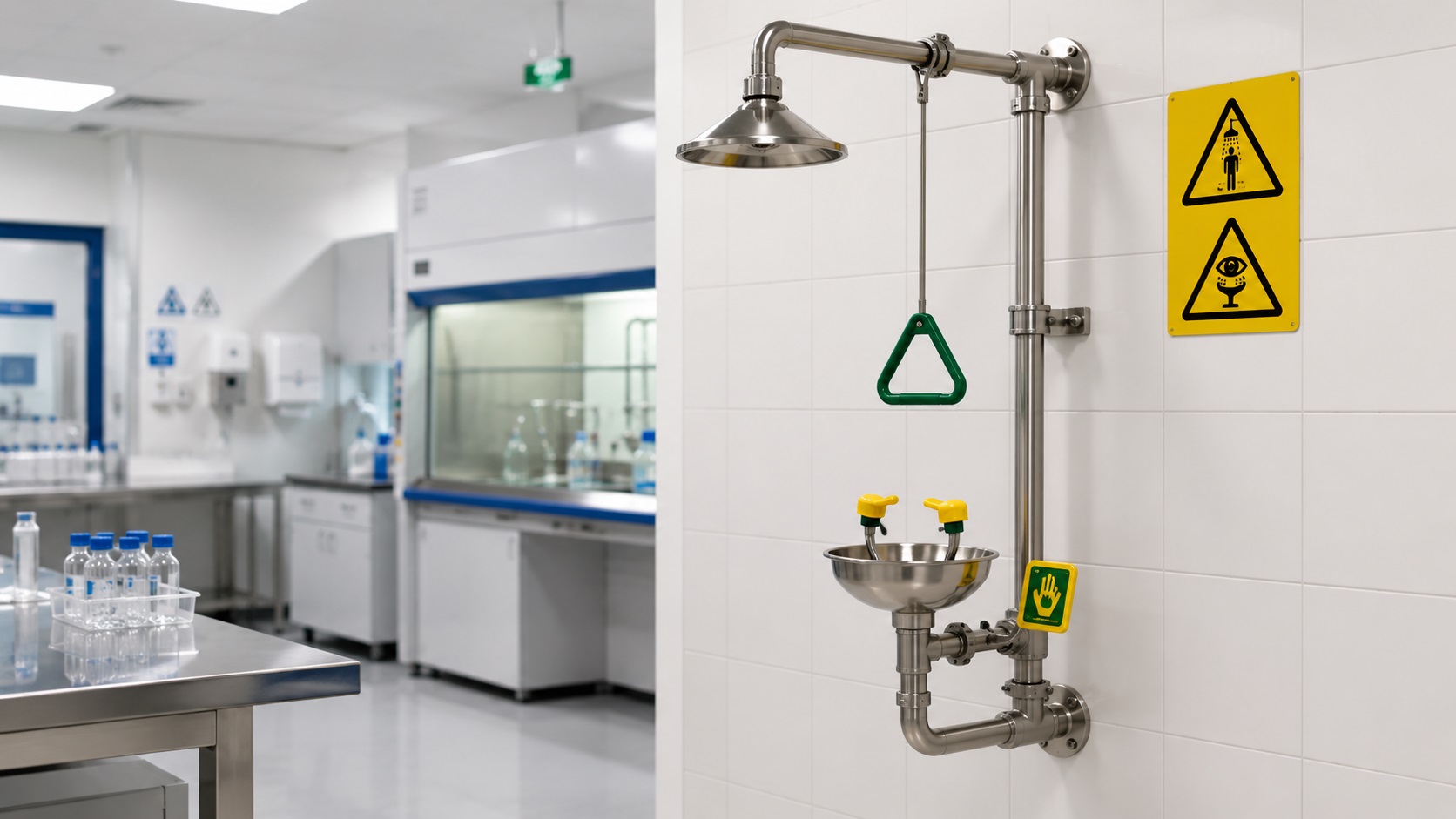

Garantire portata costante a docce di sicurezza ed eyewash conformi a EN 15154-1 e EN 15154-2, indipendentemente dalla pressione di rete e dall'attivazione simultanea di più stazioni
Sicurezza sul lavoro
La norma EN 15154-1 prescrive che una doccia di emergenza eroghi almeno 60 L/min per almeno 15 minuti continui. La EN 15154-2, per le stazioni lavaocchi, prescrive almeno 10 L/min. Su carta, qualunque doccia di marca certificata rispetta questi valori. Nella realtà operativa di un impianto industriale, due situazioni rendono la portata effettiva variabile e potenzialmente non conforme.
La prima: la pressione di rete fluttua. Una linea da 6 bar a riposo può scendere a 2 bar quando si attivano altre utenze. La portata erogata cala proporzionalmente. La seconda: in caso di incidente serio che coinvolge più operatori, l'attivazione simultanea di più docce abbatte la pressione di rete e ogni stazione eroga molto meno della soglia di legge, proprio nel momento in cui serve di più.
Il riduttore di flusso autoregolante, installato sull'alimentazione di ciascuna stazione, fissa la portata al valore di norma (60 L/min per la doccia, 10 L/min per il lavaocchi) indipendentemente dalla pressione disponibile. Garantisce conformità EN 15154 in tutte le condizioni operative, comprese quelle di emergenza multipla. Antimanomissione per costruzione, esente da manutenzione per oltre 20 anni nelle condizioni nominali.
La norma europea EN 15154 regolamenta i dispositivi di emergenza per la decontaminazione del corpo e degli occhi in ambienti con sostanze pericolose. Si compone di quattro parti, di cui due rilevanti per gli impianti fissi con allacciamento idrico.
Lo standard ANSI è applicato in molte multinazionali italiane operanti per cliente USA o con politiche di gruppo internazionali. Le portate ANSI sono superiori alle EN: il riduttore di flusso si dimensiona di conseguenza.
Tutte le docce di sicurezza certificate EN 15154 superano i test di conformità in laboratorio, in condizioni controllate di pressione e portata. Nell'impianto reale, però, tre fattori operativi generano scostamenti dalla portata di norma anche su prodotti di marca:
Il riduttore di flusso elimina alla radice tutti e tre i problemi: portata fissata a 60 L/min (o 10 L/min per i lavaocchi) indipendentemente dalla pressione disponibile, in tutto il range tipico delle reti industriali (2–10 bar a seconda della gomma di controllo).
La regola di base è semplice: un riduttore di flusso per ogni stazione, dimensionato sulla portata di norma di quella stazione. Ciascuna stazione opera indipendentemente, senza interferenze tra docce attive contemporaneamente.
Modelli di riferimento a catalogo per ciascuna combinazione norma + tipo di stazione. Tutti i valori sono garantiti nel range di pressione tipico della rete idrica industriale.
| Stazione | Norma | Portata richiesta | Modello tipico | Connessione | Gomma consigliata |
|---|---|---|---|---|---|
| Doccia di emergenza | EN 15154-1 | 60 L/min | Filettato DN20 | 3/4" BSP | P o EPDM |
| Doccia di emergenza (rete bassa pressione) | EN 15154-1 | 60 L/min | Filettato DN25 | 1" BSP | LP (0,4–4 bar) |
| Lavaocchi indipendente | EN 15154-2 | 10 L/min | Filettato DN10/DN15 | 3/8" o 1/2" BSP | P |
| Stazione combinata doccia+lavaocchi (alimentazione separata) | EN 15154-1 + 15154-2 | 60 + 10 L/min | Due riduttori dedicati | 3/4" + 1/2" | P o EPDM |
| Doccia di emergenza ANSI | ANSI Z358.1 | 75,7 L/min | Filettato DN25 | 1" BSP | P o EPDM |
| Lavaocchi ANSI | ANSI Z358.1 | 11,5 L/min | Filettato DN15 | 1/2" BSP | P |
| Doccia decontaminazione totale (corpo + lavaocchi alimentazione condivisa) | EN 15154 combinata | 70 L/min totali | Wafer DN32 a monte + ramo lavaocchi DN15 | flangia + filettata | EPDM |
Contesto: stabilimento di sintesi chimica fine, reparto produzione con 4 docce di emergenza EN 15154-1 e 6 stazioni lavaocchi EN 15154-2. Rete idrica industriale: pressione disponibile 4–6 bar in condizioni normali, scende a 2,5 bar in condizioni di carico massimo (impianto produttivo a piena attività).
Problema: nelle prove settimanali la portata di ciascuna doccia è conforme (~60 L/min). In caso di incidente con attivazione contemporanea di 3 docce, simulazione idraulica indica che la portata per stazione scende a 38–42 L/min: non conforme EN 15154-1.
Soluzione: installazione di 4 riduttori di flusso filettati DN20 (3/4") con portata nominale 60 L/min, gomma EPDM (range 1,4–15 bar, tolleranza ±20%), corpo in ottone. Sui 6 lavaocchi, installazione di 6 riduttori filettati DN15 (1/2") con portata nominale 10 L/min, gomma P, corpo in ottone.
Verifica: con i riduttori installati, ciascuna stazione eroga 60 L/min (rispettivamente 10 L/min) indipendentemente dal numero di stazioni attive contemporaneamente, finché la pressione di rete a monte rimane sopra 1,4 bar. La rete a monte va dimensionata per fornire una portata totale pari alla somma delle stazioni attivabili contemporaneamente nel worst case (es. 4 docce + 2 lavaocchi = 260 L/min totali).
Quattro contesti reali in cui il riduttore di flusso fa la differenza tra conformità formale e conformità operativa.
Nuovo laboratorio di ricerca in azienda farmaceutica. Le docce certificate EN 15154 sono installate, le prove settimanali sono regolari. Durante un audit interno HSE, la simulazione di incidente multiplo evidenzia che con due docce attive simultaneamente la portata su ciascuna scende sotto i 50 L/min. Soluzione: riduttore di flusso DN20 a monte di ciascuna doccia.
Stabilimento chimico storico con autoclave da 8 bar che alimenta tutte le utenze antincendio e di sicurezza. Una doccia di emergenza, attivata da sola, eroga 130 L/min con getto eccessivo. Operatori segnalano che il forte getto su pelle ustionata aumenta il dolore e rallenta la corretta decontaminazione. Soluzione: riduttore DN25 con gomma HP1 (range fino a 15 bar) per limitare a 60 L/min costanti.
Impianto di potabilizzazione con docce di emergenza in zona stoccaggio cloro e flocculanti. Pressione di rete bassa (2,5–3 bar) per via del livello idrico variabile del serbatoio di compenso. La doccia eroga 50 L/min in condizioni nominali e scende a 35 L/min quando un altro consumo si attiva. Soluzione: riduttore DN25 con gomma LP (bassa pressione, range 0,4–4 bar) per garantire 60 L/min anche con rete a 2,5 bar.
Stabilimento italiano di gruppo USA, le specifiche di gruppo richiedono conformità ANSI Z358.1 oltre alla EN 15154. Portate richieste: 75,7 L/min per le docce, 11,5 L/min per i lavaocchi. Soluzione: riduttori dimensionati sulle portate ANSI, con scelta di gomma EPDM per maggior tolleranza al range di pressione del sito.
Possiamo valutare la conformità EN 15154 del tuo impianto attuale: numero di stazioni, pressione di rete, scenari di attivazione simultanea, dimensionamento dei riduttori di flusso necessari. Ti rispondiamo con una valutazione tecnica e una proposta dimensionata.
L'installazione è semplice e non richiede modifica al dispositivo di emergenza certificato. Il riduttore va sulla linea di alimentazione, a monte della valvola di intercettazione della doccia.
Il riduttore va installato sulla linea di alimentazione idrica della singola stazione, prima della valvola di apertura della doccia. In questo modo regola la portata che entra nella doccia, indipendentemente dallo stato delle altre stazioni della rete.
Filettatura ISO 228 BSP femmina/femmina, compatibile con la connessione tipica delle docce certificate europee. Per impianti USA o con specifica ANSI è disponibile la versione con filettatura NPT. Disposizione standard direzionale (freccia di flusso sul corpo).
La gomma di controllo standard (P, NBR di precisione) richiede 1,4 bar minimi di pressione differenziale. Su reti a bassa pressione (2,5 bar a riposo), si seleziona la versione con gomma LP che opera da 0,4 bar. Su reti ad alta pressione si seleziona HP1 o HP2 (fino a 15 o 20 bar).
Per garantire portata costante a una doccia di emergenza esistono in teoria altre soluzioni: orifizio fisso calibrato, valvola di taratura manuale a saracinesca, valvola di regolazione a membrana. Tre limiti pratici fanno sì che nelle installazioni di sicurezza si preferisca il riduttore di flusso autoregolante.
| Soluzione | Comportamento al variare della pressione | Manomissione | Manutenzione | Idoneità per stazioni di sicurezza |
|---|---|---|---|---|
| Orifizio fisso calibrato | Portata varia con la radice della pressione differenziale | Non manomettibile | Sensibile a sporco e calcare | Insufficiente: non garantisce portata costante |
| Saracinesca tarata manualmente | Portata varia con la pressione, posizione modificabile | Regolabile da chiunque | Vibrazione e allentamento | Non idonea: non antimanomissione |
| Valvola regolazione a membrana | Buona stabilità ma con isteresi e tempo di risposta | Tarabile con pomello | Membrana soggetta a usura, manutenzione periodica | Possibile, ma con manutenzione e taratura periodiche |
| Riduttore di flusso autoregolante a O-ring | Portata costante ±10% in tutto il range | Non regolabile per costruzione | Nessuna, oltre 20 anni di vita tipica | Soluzione standard per conformità EN 15154 nel tempo |
Tutti i nostri riduttori di flusso a catalogo sono dimensionati e disponibili a magazzino per le portate di norma EN 15154 e ANSI Z358.1. Per impianti complessi (numerose stazioni, attivazione simultanea, rete a bassa pressione, ANSI) prepariamo la valutazione tecnica completa.
Pagine prodotto, applicazioni adiacenti e guide tecniche per la sicurezza sul lavoro e la conformità alle norme di emergenza idraulica.
La norma EN 15154-1 prescrive che le docce di emergenza con allacciamento all'acqua eroghino una portata minima di 60 L/min per almeno 15 minuti continui di funzionamento. L'acqua deve essere potabile e a temperatura tra 15 e 37 °C. Il getto deve coprire un raggio di 200 mm dal centro della doccia per il 50% dell'acqua e di 400 mm per il 95% del getto. La pressione di alimentazione tipica per il dimensionamento è compresa tra 3 e 6 bar. Per i lavaocchi, la EN 15154-2 prescrive una portata minima di 10 L/min sempre per 15 minuti continui.
La norma EN 15154 prescrive una portata minima ma non massima. Quando in uno stesso impianto sono installate più docce di sicurezza e si verifica un'attivazione simultanea (incidente che colpisce più operatori), la pressione di rete crolla e ogni stazione eroga molto meno della portata richiesta. Il riduttore di flusso, dimensionato sulla portata nominale di legge, garantisce che ciascuna stazione eroghi esattamente quel valore indipendentemente dalla pressione disponibile e dal numero di stazioni attive contemporaneamente. È inoltre utile sull'altro lato: in alimentazione a pressione alta (5–6 bar) la doccia senza limitatore può erogare 100–150 L/min, sprecando acqua e potenzialmente generando getto eccessivo sull'operatore già contaminato.
Per una doccia di emergenza standard EN 15154-1 si usa tipicamente un riduttore di flusso filettato DN20 o DN25 (3/4" o 1") con portata nominale 60 L/min, gomma di controllo P (NBR standard, range 1,4–10 bar, tolleranza ±10%) o EPDM se l'acqua può raggiungere temperature elevate. Il corpo è in ottone per acque trattate o in ottone rosso per acque potenzialmente aggressive. La gomma EPDM è preferita per applicazioni dove il riduttore deve operare in condizioni ambientali variabili, e per la migliore compatibilità con l'acqua potabile destinata al lavaggio del corpo.
Per un lavaocchi conforme EN 15154-2 con portata 10 L/min, si usa un riduttore di flusso filettato DN10 o DN15 (3/8" o 1/2") con portata nominale 10 L/min, gomma P standard, corpo in ottone o ottone rosso. Lo stesso modello è applicabile alle stazioni combinate doccia-lavaocchi quando il lavaocchi ha alimentazione idraulica indipendente; in caso di alimentazione condivisa, è necessario un riduttore per la linea doccia (60 L/min) e uno separato sul ramo lavaocchi (10 L/min).
No, anzi la rinforza. La norma prescrive una portata minima da garantire in tutte le condizioni operative: il riduttore di flusso garantisce questa portata anche quando la pressione di rete varia, anche durante attivazione simultanea di più stazioni. Va installato a monte della valvola di intercettazione della doccia, sulla linea di alimentazione dedicata. Non è considerato una modifica del dispositivo di emergenza: è una valvola di servizio sulla linea di alimentazione, e in molte specifiche di acquisto di docce di marca è previsto come componente raccomandato.
Si installa un riduttore di flusso su ciascuna stazione, dimensionato sulla portata di quella stazione (60 L/min per ogni doccia, 10 L/min per ogni lavaocchi). In questo modo ciascuna stazione opera indipendentemente: l'attivazione contemporanea di più docce non ne degrada il funzionamento. La rete di alimentazione a monte va dimensionata per garantire una portata totale pari alla somma delle portate di tutte le stazioni che si prevedono attivabili contemporaneamente nel caso peggiore (worst case scenario). Su impianti con un numero elevato di stazioni, può essere utile prevedere un sistema di pompaggio dedicato all'antinfortunistica.
Sì, con dimensionamento differente. Lo standard ANSI Z358.1, applicato in contesti USA o multinazionali, prescrive 75,7 L/min per le docce di sicurezza (20 GPM) e 11,5 L/min per i lavaocchi (3 GPM), valori più alti rispetto alla EN 15154. Per garantire questi valori si seleziona un riduttore di flusso con portata nominale rispettivamente 76 L/min e 11–12 L/min, con la stessa logica di installazione. La gamma MCA copre entrambe le portate con modelli a catalogo.
No. La doccia di sicurezza, secondo EN 15154, deve essere ispezionata e provata periodicamente (settimanale per il funzionamento, annuale per la verifica completa). Il riduttore di flusso, invece, non richiede manutenzione né taratura per oltre 20 anni nelle condizioni nominali. Durante le prove settimanali della doccia, il riduttore viene attraversato dal flusso di prova senza necessità di intervento aggiuntivo. Va sostituito solo in caso di guasto evidente, situazione rarissima nelle condizioni operative tipiche di una rete idrica industriale.
