Limitazione di portata in derivazioni del Servizio Idrico Integrato, concessioni di derivazione idrica, acquedotti rurali e bocche antincendio: portata contrattuale rispettata, antimanomissione, conformità documentabile
Reti idriche e utility
I regolamenti del Servizio Idrico Integrato di numerosi gestori italiani (AcegasAps, AMAM, Gruppo CAP, Acea, Iren e altri) prevedono esplicitamente l'inserimento di un limitatore di portata sulla derivazione dell'utente. I disciplinari di concessione di derivazione di acqua pubblica rilasciati da Regione e Provincia ai sensi del R.D. 1775/1933 prescrivono sempre la portata massima in l/s e il volume annuo in m³ che il concessionario può prelevare. In tutti questi casi, il valore contrattuale è un numero vincolante, non una stima.
Il problema operativo è che la sola pressione di rete non garantisce il rispetto del valore. Senza un dispositivo di controllo attivo, la portata effettivamente prelevata dipende dalla pressione differenziale disponibile, che varia per stagione, ora del giorno, livello del serbatoio di compenso e numero di utenze contemporaneamente in funzione. Un'utenza autorizzata a 2 L/s può prelevare 5 L/s nei picchi di alta pressione e 0,8 L/s in pressione minima. Il valore contrattuale non è rispettato in nessuno dei due casi.
Il riduttore di flusso autoregolante, installato sulla derivazione, fissa la portata al valore contrattuale e la mantiene costante indipendentemente dalla pressione di rete. È la soluzione standard adottata dai gestori SII per limitare il prelievo individuale al valore pattuito, ed è la soluzione più documentabile per i concessionari di derivazione idrica in caso di ispezione. Antimanomissione per costruzione, esente da manutenzione per oltre 20 anni nelle condizioni nominali.
Il limitatore di portata è citato esplicitamente nei regolamenti dei principali gestori del Servizio Idrico Integrato italiano e nei disciplinari di concessione di derivazione. Tre fonti normative principali ne stabiliscono l'utilizzo nel contesto idrico nazionale.
I regolamenti dei gestori SII italiani prevedono il limitatore di portata come dispositivo del gestore inseribile sulla derivazione dell'utenza. La formulazione tipica recita:
Riferimenti tipici: AcegasAps S.p.A. (Regolamento SII), AMAM Messina, Gruppo CAP Milano e Brianza, Acea ATO2 Roma, Iren. La formulazione esatta varia tra i gestori ma la sostanza è uniforme: il limitatore di portata è dispositivo legittimo del gestore di rete.
Il R.D. 11/12/1933 n. 1775 (Testo Unico delle disposizioni sulle acque pubbliche e impianti elettrici) e i regolamenti regionali di attuazione (es. R.R. Piemonte 10/2003, R.R. Lombardia 2/2006) stabiliscono che ogni prelievo di acqua pubblica richiede una concessione amministrativa rilasciata dalla Regione o Provincia. Il disciplinare di concessione contiene tipicamente:
Il rispetto del valore concesso è oggetto di ispezione da parte di Arpae (per le regioni dove ha competenza), Provincia, autorità di bacino. Il riduttore di flusso autoregolante è la soluzione tecnica più documentabile per dimostrare il rispetto del limite.
Il D.Lgs. 152/2006 (Testo Unico Ambientale) e la pianificazione di bacino impongono il rispetto del minimo deflusso vitale (MDV) e dell'equilibrio del bilancio idrico. In situazioni di scarsità (siccità, stagione estiva, riduzione della disponibilità della sorgente), il gestore di rete può imporre limitazioni di portata anche temporanee alle utenze. Il riduttore di flusso meccanico passivo è lo strumento standard per attuare queste limitazioni in modo equo e antimanomissione.
Su una rete idrica reale, la portata effettivamente prelevata da un'utenza è funzione della pressione differenziale disponibile tra il punto di consegna e l'utenza, e della resistenza idraulica dell'impianto interno. La pressione differenziale varia per cinque ragioni operative ricorrenti:
Il riduttore di flusso autoregolante elimina alla radice tutti e cinque i fattori. La portata effettiva dell'utenza è determinata dalla geometria della valvola, non dalla pressione di rete. Il valore contrattuale è rispettato in tutte le condizioni operative.
Sei contesti reali in cui il riduttore di flusso autoregolante è la soluzione standard adottata dai gestori del Servizio Idrico Integrato e dai concessionari privati di derivazione idrica.
Un'utenza commerciale o industriale con portata contrattuale di 1,5 L/s (90 L/min) installata su una rete con pressione di consegna 4–7 bar. Senza limitatore, il prelievo effettivo varia tra 1,2 e 2,8 L/s. Con riduttore di flusso DN32 dimensionato a 90 L/min, la portata è costante e il valore contrattuale è rispettato. È il caso tipico per piccole industrie alimentari, lavanderie, autolavaggi, esercizi commerciali con grande consumo idrico.
Azienda agricola con concessione di derivazione idrica per irrigazione, portata massima concessa 8 L/s, volume annuo 50.000 m³. L'azienda installa il riduttore di flusso a 8 L/s sulla mandata della pompa di prelievo, rendendo strutturalmente impossibile il superamento del limite. In caso di ispezione di Arpae o Provincia, il rispetto del limite è meccanicamente documentabile, indipendentemente dal contatore di volume.
Frazione di 30 abitazioni alimentata da sorgente comune con portata estiva ridotta. Senza limitazione, le prime utenze del ramo prelevano in eccesso e quelle a fine ramo restano senza pressione. Installazione di un riduttore di flusso da 0,3 L/s (18 L/min) per ciascuna abitazione: equa distribuzione, pressione mantenuta su tutto il ramo, conflitti tra residenti eliminati. Configurazione tipica per consorzi rurali di gestione idrica.
Comune con idranti antincendio sulla rete acquedottistica, in zone urbane con problema di prelievi abusivi (autobotti, lavaggio veicoli, riempimento piscine). Installazione di riduttore di flusso a inserzione invisibile sull'idrante, dimensionato per la portata di servizio antincendio (300–600 L/min) ma che limita il prelievo a portate inferiori. Garantisce intervento VVF efficace, blocca prelievi abusivi.
Reti di soccorso idrico (autobotti, punti di approvvigionamento di emergenza, fontanelle pubbliche permanenti) dove la portata erogata deve essere garantita ma non eccedere la capacità della rete. Riduttore di flusso a portata fissa (es. 0,5 L/s = 30 L/min) installato sul punto di erogazione: equilibrio tra disponibilità e capacità di rete, indipendente dalla pressione disponibile in quel punto specifico della rete.
Casa di campagna o agriturismo con pozzo proprio, alimentazione di abitazione, servizio agriturismo, irrigazione orto e talvolta abbeveratoio per animali. Senza limitazione, il funzionamento simultaneo di tutte le utenze fa scendere il livello dinamico del pozzo fino al disinneso pompa, con danno alla pompa e interruzione del servizio. Riduttori di flusso dedicati per ramo (interno/esterno/agricolo) garantiscono prelievi compatibili con la capacità di ricarica del pozzo.
Possiamo aiutarti a dimensionare il riduttore di flusso corretto per la tua applicazione: utenza singola, batteria di limitatori per consorzio, idrante antincendio, captazione privata, concessione di derivazione. Indicaci portata da limitare, range di pressione disponibile e contesto applicativo.
Il dimensionamento è semplice: la portata di limitazione del riduttore deve essere uguale alla portata contrattuale dell'utenza (in l/s) o al valore della concessione di derivazione, convertito in L/min secondo la tabella di catalogo.
I disciplinari di concessione esprimono di norma la portata in L/s; i contratti SII e i regolamenti di gestori in L/min o m³/h; i contatori e i misuratori in m³ cumulativi. Il dimensionamento del riduttore richiede la conversione coerente tra le unità.
Contesto: esercizio commerciale (autolavaggio) con contratto SII non domestico, portata contrattuale 1,5 L/s pari a 90 L/min, volume mensile dichiarato 800 m³. Allacciamento con tubazione DN32 in PE, contatore DN25. Pressione di rete consegnata 4,5–6,5 bar.
Problema operativo: nei periodi di alta pressione (notte, ore non di punta) il prelievo effettivo raggiunge 2,8 L/s, superando significativamente il valore contrattuale. Il gestore SII richiede installazione di limitatore di portata.
Selezione modello: riduttore di flusso filettato DN32, portata nominale 91 L/min (valore di catalogo più vicino a 90 L/min), gomma EPDM (range 1,4–15 bar, tolleranza ±20%, idoneo acqua potabile), corpo in ottone rosso (anti-dezincatura per acque trattate). Connessione 1¼" BSP femmina/femmina ISO 228.
Verifica perdita di carico: a 91 L/min, perdita 1,4–10 bar; al 70% del nominale (utilizzo medio dell'utenza, ~63 L/min) la perdita scende a circa 4 m c.a., compatibile con la pressione di consegna SII e la prevalenza interna richiesta.
Beneficio operativo per il gestore SII: portata contrattuale rispettata strutturalmente, eliminazione di prelievi in eccesso, equa distribuzione sulla rete a parità di pressione di consegna, nessun intervento manuale richiesto per oltre 20 anni.
Modelli tipici per le portate contrattuali più comuni in derivazioni utenza, concessioni di derivazione e idranti pubblici.
| Portata (L/s) | Portata (L/min) | Tipologia utenza | Modello tipico | Connessione |
|---|---|---|---|---|
| 0,1 | 6 | Domestica piccola, soccorso | Filettato DN10 / inserzione | 3/8" BSP |
| 0,2 | 12 | Domestica standard | Filettato DN15 / inserzione | 1/2" BSP |
| 0,5 | 30 | Domestica condominiale | Filettato DN20 | 3/4" BSP |
| 1,0 | 60 | Commerciale piccola | Filettato DN25 | 1" BSP |
| 1,5 | 90 | Commerciale media | Filettato DN32 | 1¼" BSP |
| 2,0 | 120 | Commerciale, agricola piccola | Filettato DN32 | 1¼" BSP |
| 3,0 | 180 | Industriale piccola, condominiale grande | Filettato DN40 | 1½" BSP |
| 5,0 | 300 | Idrante antincendio piccolo, agricola media | Filettato DN50 / Wafer DN50 | 2" o flangia |
| 8,0 | 480 | Concessione agricola media | Wafer DN65 | flangia PN10 |
| 10,0 | 600 | Idrante antincendio grande | Wafer DN80 | flangia PN10 |
| 20,0 | 1.200 | Industriale grande, irrigazione consortile | Wafer DN100 | flangia PN10 |
| 50,0 | 3.000 | Acquedotto consortile, attingimento | Wafer DN150 | flangia PN10 |
Nota: per portate superiori a 60 L/s (3.600 L/min), il limite della "licenza di attingimento" semplificata, si entra nel regime di concessione ordinaria e la limitazione di portata diventa parte integrante del progetto delle opere di derivazione.

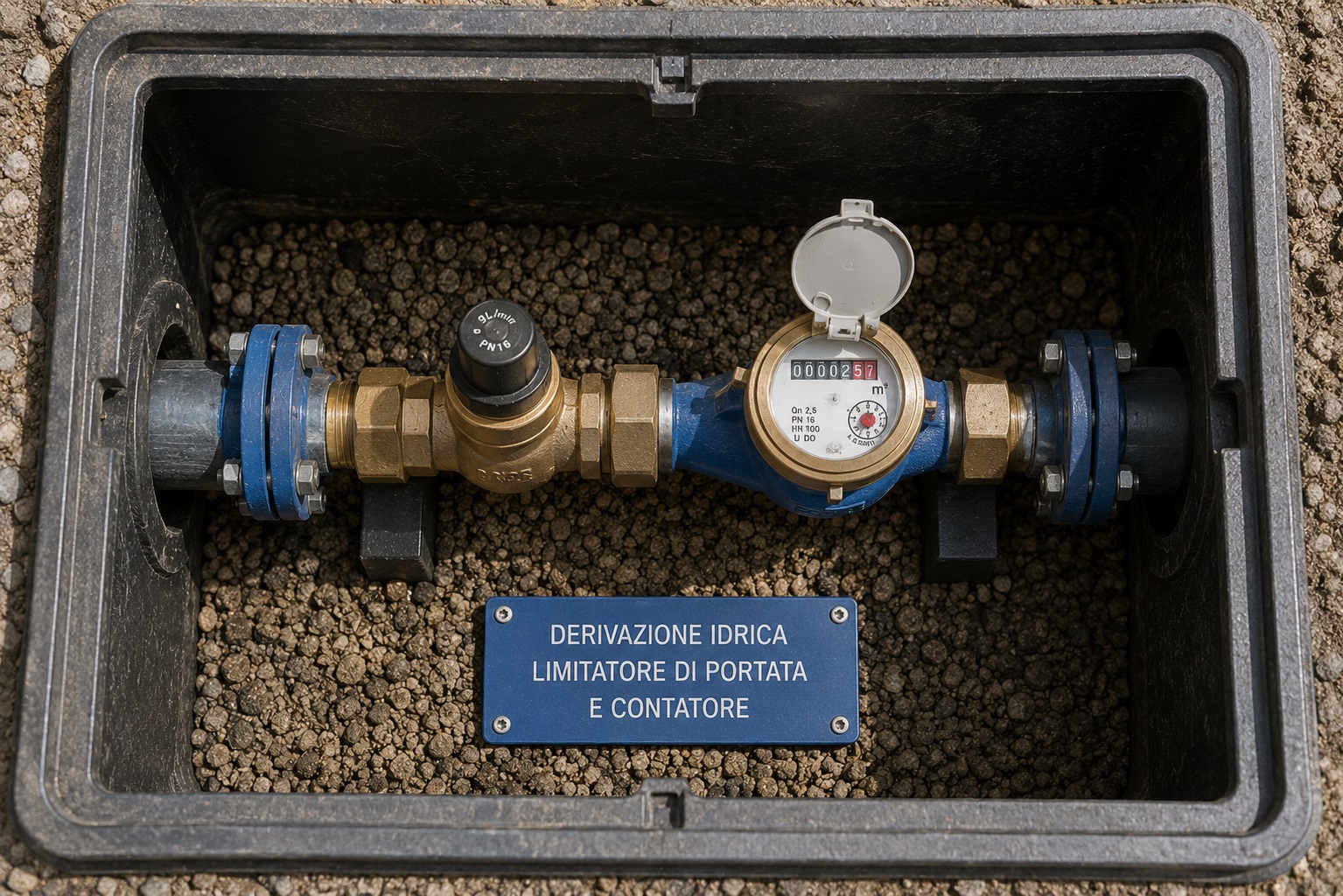

L'installazione segue la posizione standard prevista dai regolamenti SII: sulla derivazione dell'utente, immediatamente a valle dell'allacciamento alla rete principale, tipicamente prima del contatore o in posizione coordinata con esso.
Sulla derivazione dell'utente, immediatamente a valle dell'allacciamento alla rete principale e della valvola di intercettazione. Prima del contatore d'acqua o in posizione coordinata con esso. È la posizione prevista dai regolamenti SII per le utenze con limitatore.
Sulla mandata della pompa di prelievo (per pozzo) o sulla derivazione dalla camera di captazione (per sorgente gravitazionale), prima della distribuzione alle utenze interne dell'aggregato.
Per idranti antincendio pubblici, la versione a inserzione (insertable) si alloggia all'interno della tubazione esistente, invisibile dall'esterno e antimanomissione strutturale. Limitazione invisibile dei prelievi abusivi senza modificare l'estetica dell'idrante.
Per acque potabili da rete pubblica: ottone rosso anti-dezincatura. Per acque salmastre o di pozzo aggressive: U-PVC (bassa pressione) o acciaio inox 316L (alta pressione e applicazioni gravose). Per applicazioni esterne in zone con cicli gelo-disgelo: corpo inox per durabilità ambientale.
Storicamente la limitazione di portata in acquedotti è stata realizzata con valvole a saracinesca tarate, valvole a sfera parzializzate o orifizi fissi calibrati. Tutte le tre soluzioni hanno limiti operativi noti che il riduttore di flusso autoregolante elimina.
| Soluzione | Portata al variare della pressione | Manomissione | Manutenzione | Documentabilità per ispezione |
|---|---|---|---|---|
| Saracinesca o sfera tarata | Varia con pressione differenziale | Regolabile da chiunque con chiave standard | Vibrazione, allentamento | Difficoltosa: posizione non auto-evidente |
| Orifizio fisso calibrato | Varia con radice della pressione differenziale | Sostituibile, ma non regolabile | Sensibile a sporco e calcare | Buona se sigillato |
| Riduttore di flusso autoregolante | Costante in tutto il range di pressione della gomma | Non regolabile per costruzione | Nessuna, oltre 20 anni di vita tipica | Eccellente: portata nominale stampigliata sul corpo |
Per applicazioni regolamentate (concessioni di derivazione, contratti SII, ispezioni autorità di bacino) il riduttore di flusso autoregolante è la soluzione documentabile: la portata nominale è stampigliata permanentemente sul corpo della valvola, e il rispetto del limite contrattuale è meccanicamente garantito.
Possiamo aiutarti a dimensionare il riduttore di flusso corretto per la tua applicazione idrica: utenza commerciale, concessione agricola, acquedotto rurale, idrante antincendio, captazione privata. Ti rispondiamo con il modello e la documentazione tecnica utile per ispezione.
Pagine prodotto, applicazioni adiacenti e guide tecniche per il settore utility e gestione delle reti idriche.
Un limitatore di portata è una valvola installata sulla derivazione dell'utente che fissa la portata massima istantanea che può essere prelevata dalla rete idrica. È previsto esplicitamente nei regolamenti dei gestori del Servizio Idrico Integrato come dispositivo facoltativo o obbligatorio in funzione della tipologia di utenza, della portata contrattuale e delle condizioni di rete. Il riduttore di flusso autoregolante è la soluzione meccanica passiva più diffusa, perché mantiene la portata costante indipendentemente dalla pressione di rete e non è regolabile dall'utente.
I regolamenti del Servizio Idrico Integrato di numerosi gestori italiani (AcegasAps, AMAM, Gruppo CAP e altri) prevedono l'inserimento di un limitatore di portata sulla derivazione in tre situazioni tipiche: 1) quando la portata contrattuale dell'utenza è significativamente diversa dal calibro del contatore, per evitare prelievi superiori al pattuito; 2) in periodi di scarsità idrica, per garantire equa distribuzione tra le utenze e mantenere la pressione di rete; 3) per utenze in zone con rete sottodimensionata, dove il prelievo non controllato di un'utenza compromette la fornitura alle utenze a valle. È previsto anche per impianti antincendio e per le utenze con prelievo molto alto e discontinuo.
Sì, indirettamente. Il disciplinare di concessione di derivazione di acqua pubblica, rilasciato dalla Regione o Provincia ai sensi del R.D. 1775/1933 e dei regolamenti regionali, prescrive sempre la portata massima e media in l/s e il volume massimo annuo in m³ che il concessionario può prelevare. In caso di ispezione di Arpae, della Provincia o dell'autorità di bacino, il concessionario deve dimostrare che il prelievo effettivo non supera il valore concesso. Il riduttore di flusso autoregolante è la soluzione tecnica più documentabile e più affidabile per garantire questo rispetto, in particolare per concessionari agricoli (irrigazione), allevamenti, attività industriali e idroelettrico minore.
Il contatore d'acqua misura il volume cumulativo prelevato (m³) e in alcuni casi può misurare la portata istantanea (l/s o L/min) per scopo di fatturazione e diagnostica. Non limita la portata: registra ciò che passa. Il riduttore di flusso, invece, è un dispositivo idraulico che fissa la portata massima istantanea, indipendentemente dalla pressione di rete. I due dispositivi sono complementari: il contatore misura, il riduttore controlla. In molte derivazioni idriche moderne sono presenti entrambi, in serie: il limitatore a monte garantisce il rispetto del valore contrattuale, il contatore a valle registra il consumo per la fatturazione.
Sulla derivazione dell'utente, immediatamente a valle dell'allacciamento alla rete principale e tipicamente prima del contatore. Per utenze rurali con captazione propria (sorgente, pozzo), si installa sulla linea di mandata della pompa o della derivazione gravitazionale, prima della distribuzione interna. Su acquedotti con autoclave o vasca di compenso, va a valle della pressurizzazione ma prima delle utenze multiple, per garantire equa distribuzione. Esiste anche la versione a inserzione (insertable) particolarmente compatta, alloggiata all'interno della tubazione esistente: tipica per applicazioni di limitazione invisibile in punti di consegna individuali.
Sì, è una applicazione frequente. I regolamenti del SII prevedono spesso la presenza di idranti antincendio pubblici come parte integrante della rete acquedottistica, alimentati al servizio dei mezzi VVF e Protezione Civile. In tempo di funzionamento normale, le bocche antincendio devono garantire una portata minima qualificata per gli scopi di intervento. Il riduttore di flusso può essere installato per impedire prelievi abusivi attraverso gli idranti (problema noto in molte aree urbane) garantendo al contempo la portata di emergenza nel momento di intervento. La gomma di controllo va dimensionata per le pressioni elevate tipiche delle reti antincendio (8–12 bar).
Per un'utenza domestica standard la portata di limitazione si dimensiona sulla portata contrattuale prevista dal gestore SII, che varia tipicamente da 0,2 a 2 L/s (12–120 L/min). Per utenze condominiali si calcola sulla somma delle portate di punta delle singole unità, applicando coefficienti di contemporaneità tipici (UNI 9182 o regolamenti locali). Per utenze non domestiche (industriali, commerciali, agricoli) si dimensiona sulla portata massima dichiarata dall'utente nel contratto, che è anche il valore vincolante di tariffazione. Il dimensionamento esatto va concordato con il gestore di rete sulla base delle caratteristiche specifiche dell'utenza e del nodo di rete.
Sì. In acquedotti rurali (frazioni, borghi montani, aziende agricole con sorgente o pozzo proprio) il riduttore di flusso ha tre funzioni tipiche: limitare la portata di prelievo da pompa al valore di progetto (proteggendo la pompa da cavitazione e sovraccarico), garantire equa distribuzione tra le utenze dell'aggregato in caso di scarsità della sorgente, e mantenere la pressione minima alle utenze più lontane. Per captazioni private (pozzi domestici sotto i 30 metri, sorgenti per uso domestico) la limitazione di portata serve in particolare per proteggere la captazione dal prelievo eccessivo che ne abbassa il livello dinamico fino al disinneso.
