Garantire la dose UV battericida indipendente dalla pressione di rete: portata costante allo sterilizzatore, abbattimento microbiologico al 100% in tutte le condizioni operative
Disinfezione acqua

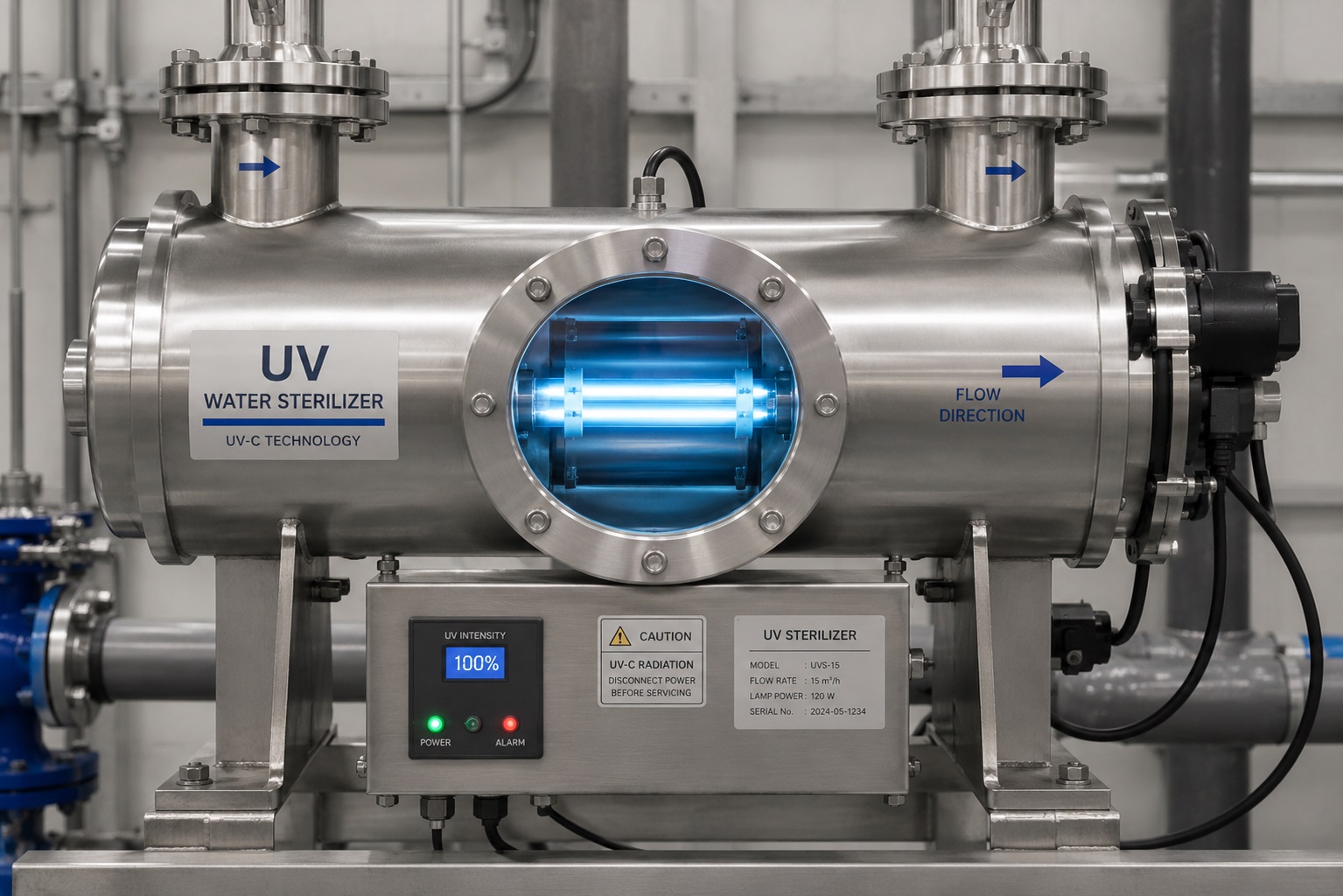

In uno sterilizzatore a raggi ultravioletti, l'efficacia battericida è determinata da un singolo parametro: la dose UV, espressa in mJ/cm². È il prodotto dell'intensità di radiazione per il tempo di esposizione del fluido. La lampada eroga una potenza UV-C costante (lunghezza d'onda 254 nm), ma il tempo di esposizione dipende dalla portata: più alta la portata, meno l'acqua sosta nella camera, meno dose riceve.
Il problema operativo è critico: la dose UV cala in modo invisibile se la portata supera il valore di dimensionamento. La lampada è accesa, il sistema sembra funzionare, ma l'acqua in uscita può contenere carica batterica residua. Senza un sensore UV intensity (presente solo sui modelli professionali certificati) e senza un controllo attivo della portata, il rischio di breakthrough microbiologico esiste in qualunque sterilizzatore commerciale a portata variabile.
Il riduttore di flusso autoregolante, installato sulla linea di alimentazione dello sterilizzatore, fissa la portata al valore di targa indipendentemente dalla pressione di rete e dal numero di utenze in funzione. La dose UV erogata è sempre quella di progetto. È lo standard professionale per impianti di disinfezione UV in contesti regolamentati: sanitario, alimentare, farmaceutico, prevenzione legionella.
La radiazione UV-C alla lunghezza d'onda di 254 nm è assorbita selettivamente dal DNA dei microrganismi, causandone la disgregazione molecolare e impedendo la replicazione cellulare. L'efficacia del processo dipende dalla quantità di energia assorbita dal fluido, che si misura come dose UV.
La dose si calcola come prodotto: Dose [mJ/cm²] = Intensità UV [mW/cm²] × Tempo esposizione [s]. La lampada eroga intensità costante; il tempo di esposizione cala con la portata. Per questo, il controllo della portata è il modo più diretto per garantire la dose.
A differenza di altri trattamenti dell'acqua (filtrazione, addolcimento, RO) dove un guasto è rilevabile (calo di portata, qualità dell'acqua percepibile), il fallimento di uno sterilizzatore UV per sovraportata è invisibile. L'acqua è limpida, l'impianto funziona, ma la carica batterica passa.
In altre applicazioni di trattamento acqua, una variazione di portata genera segnali rilevabili. In un filtro multimediale la sovraportata trascina il media. In un'osmosi inversa, il recovery cambia e si vede in conducibilità. In una doccia di sicurezza, la portata visibile cambia. In uno sterilizzatore UV, invece, il cambio di dose è completamente invisibile: l'acqua continua a uscire trasparente, inodore, insapore. La differenza tra acqua sterile e acqua con carica batterica residua si vede solo con un'analisi microbiologica di laboratorio, che richiede 24–48 ore di incubazione.
Per questo, in tutti i contesti dove la sicurezza microbiologica è regolamentata (ospedali, RSA, alimentare, farmaceutico, prevenzione legionella), il controllo della portata è considerato un dispositivo di sicurezza al pari della lampada stessa. Il riduttore di flusso autoregolante, installato a monte dello sterilizzatore, è la soluzione meccanica passiva più affidabile e meno costosa per garantire questo controllo.
In un impianto reale, la portata effettiva attraverso lo sterilizzatore UV varia per quattro motivi operativi ricorrenti. Senza un controllo attivo della portata, in tutte queste situazioni la dose UV erogata scende sotto la soglia battericida.
Il riduttore di flusso autoregolante elimina alla radice tutti e quattro i casi. La portata che entra nello sterilizzatore UV è determinata dalla geometria della valvola, non dalla pressione disponibile. Dose UV costante, abbattimento garantito.
Il dimensionamento è semplice e diretto. La portata nominale del riduttore deve essere uguale alla portata massima dichiarata dello sterilizzatore UV alla dose di progetto (tipicamente 40 mJ/cm² o superiore). Tre passi sequenziali, come per le altre applicazioni del cluster.
Dati di progetto: Residenza Sanitaria Assistenziale con 30 ospiti e 12 dipendenti, sterilizzatore UV 55 W centralizzato per controllo legionella sull'acqua calda sanitaria di ricircolo. Portata massima dichiarata dello sterilizzatore alla dose 40 mJ/cm²: 15 L/min. Pressione di rete 4–6 bar.
Problema: nelle ore di punta mattutina, l'attivazione simultanea di 8 docce e 6 lavandini genera richiesta di portata fino a 60 L/min sul ramo sterilizzato. Lo sterilizzatore opera oltre il nominale, la dose effettiva scende a circa 10 mJ/cm² — sotto la soglia raccomandata per il controllo della legionella (linee guida nazionali).
Selezione modello: riduttore di flusso filettato DN20, portata nominale 15 L/min, gomma EPDM (range 1,4–15 bar, tolleranza ±20%, compatibilità acqua calda sanitaria fino a 60 °C), corpo in ottone rosso (anti-dezincatura). Connessione 3/4" BSP femmina/femmina.
Beneficio operativo: portata allo sterilizzatore costante a 15 L/min indipendentemente dalla domanda istantanea della rete. Dose UV erogata sempre 40 mJ/cm². Conformità alle linee guida nazionali per il controllo della legionella, garantita in tutte le condizioni operative.
Nota: in caso di portata di picco superiore alla capacità dello sterilizzatore, il riduttore di flusso garantisce che la portata in eccesso sia limitata e che le utenze a valle ricevano la portata sterilizzata. Va dimensionato un eventuale serbatoio di accumulo a valle se la richiesta di picco supera la capacità di sterilizzazione continua.
Modelli tipici per le portate nominali più comuni di sterilizzatori UV per acqua potabile, di pozzo o di processo. La portata di catalogo del riduttore va sempre uguale alla portata massima dichiarata dello sterilizzatore alla dose di progetto.
| Sterilizzatore UV | Portata max | Modello tipico riduttore | Connessione | Tipico utilizzo |
|---|---|---|---|---|
| 6 W | 2 L/min | Filettato DN10 | 3/8" BSP | POU (point-of-use), sottolavello |
| 16 W | 7 L/min | Filettato DN15 | 1/2" BSP | Acqua potabile mono-utenza, RO domestica |
| 30 W | 10 L/min | Filettato DN15 | 1/2" BSP | Casa indipendente, piccolo studio dentistico |
| 40 W | 15 L/min | Filettato DN20 | 3/4" BSP | Abitazione media, B&B, agriturismo piccolo |
| 55 W | 15 L/min | Filettato DN20 | 3/4" BSP | RSA piccole, ambulatori, hotel piccoli |
| 110 W | 40 L/min | Filettato DN25 | 1" BSP | RSA medie, hotel, microbirrifici |
| 165 W | 60 L/min | Filettato DN32 | 1¼" BSP | Hotel grandi, alimentare di processo piccolo |
| 265 W | 100 L/min | Filettato DN40 | 1½" BSP | Acquedotti rurali, industriale medio |
| 440 W | 180 L/min | Filettato DN50 / Wafer DN50 | 2" BSP o flangia | Industriale, alimentare, ospedaliero |
| 880 W (multi-lampada) | 360 L/min | Wafer DN65 | flangia PN10 | Acquedotti, grandi impianti farmaceutici |
Nota importante: i valori di portata sono indicativi della pratica commerciale italiana, ma la portata massima di ogni sterilizzatore va sempre verificata dal datasheet del costruttore alla dose UV di progetto richiesta. Sterilizzatori certificati per dose 40 mJ/cm² hanno portata massima inferiore rispetto agli stessi modelli dimensionati per 30 mJ/cm².
Sei contesti reali in cui il riduttore di flusso a monte dello sterilizzatore UV è il componente che fa la differenza tra disinfezione efficace e trattamento solo apparente.
Le linee guida nazionali per la prevenzione e il controllo della legionellosi (Conferenza Stato-Regioni 2015, aggiornamenti regionali) prevedono trattamento di disinfezione sull'acqua calda sanitaria e sui ricircoli. La sterilizzazione UV è una delle barriere ammesse. Il riduttore di flusso garantisce che la dose UV sia sempre rispettata, particolarmente nei picchi di domanda mattutina e serale.
In impianti di osmosi inversa con accumulo a valle (industriali, alimentari, microbirrifici), il permeato è chimicamente puro ma può acquisire carica batterica nel serbatoio di stoccaggio. Lo sterilizzatore UV come barriera finale è standard. Il riduttore di flusso, posto tra serbatoio e sterilizzatore, garantisce portata costante indipendente dal livello del serbatoio (pressione idrostatica variabile).
Casa di campagna o agriturismo alimentato da pozzo artesiano, con impianto di filtrazione + sterilizzazione UV. La pressione di rete varia con il livello del pozzo e con l'uso simultaneo di irrigazione e utenze domestiche. Il riduttore di flusso garantisce che lo sterilizzatore UV operi sempre alla portata di targa, indipendentemente dalle condizioni di esercizio.
In impianti alimentari (latteria, bevande, conserve) e farmaceutici (purified water USP), la sterilizzazione UV è componente standard del loop di acqua di processo. La conformità alle GMP richiede dose UV documentata e ripetibile. Il riduttore di flusso fornisce la garanzia idraulica che la dose sia rispettata in tutte le condizioni di esercizio del loop.
Centro di dialisi ospedaliero o ambulatorio privato. La norma UNI EN ISO 23500 specifica i requisiti microbiologici dell'acqua per emodialisi (CFU < 100 UFC/ml, endotossine < 0,25 EU/ml). Lo sterilizzatore UV è componente standard della catena di trattamento dopo doppia osmosi. Il riduttore di flusso è la garanzia idraulica della dose UV minima continuativa.
Per la produzione di birra, vino e distillati artigianali, l'acqua di processo va trattata microbiologicamente per evitare contaminazioni che alterano i prodotti. Lo sterilizzatore UV è componente standard, con dose dimensionata sulla qualità dell'acqua di partenza (di rete o di pozzo). Il riduttore di flusso garantisce dose costante anche durante le fasi di travaso e CIP.
Indicaci modello e portata di targa dello sterilizzatore UV, dose UV di progetto, fluido di alimentazione, pressione di rete disponibile e contesto applicativo. Ti rispondiamo con il modello di riduttore di flusso corretto, alternative dimensionali e disponibilità.
L'installazione è semplice e segue una regola operativa singola: sempre a monte dello sterilizzatore UV, mai a valle. La posizione e la sequenza degli altri trattamenti hanno comunque importanza.
Sulla linea di alimentazione, prima dell'ingresso dell'acqua nella camera di irradiazione UV. La portata che entra in camera è già limitata al valore di targa, lo sterilizzatore opera sempre nelle condizioni nominali di dose.
Lo sterilizzatore UV richiede acqua limpida (prefiltrazione 5–25 µm). Il riduttore di flusso si installa dopo i prefiltri ma prima dello sterilizzatore. L'ordine corretto è: rete → prefiltri → riduttore di flusso → sterilizzatore UV → utenze.
Se nell'impianto è presente un addolcitore, va posto prima del riduttore di flusso e dello sterilizzatore. L'acqua dura genera incrostazioni sul tubo di quarzo dello sterilizzatore, riducendo la trasmittanza UV. L'addolcitore protegge sia il riduttore (durata della gomma di controllo) sia lo sterilizzatore.
In impianti professionali si trovano fino a tre dispositivi di controllo dello sterilizzatore UV. Hanno funzioni complementari: il riduttore controlla la dose tramite la portata, il sensore UV intensity monitora la dose effettiva, la valvola interviene in caso di fallimento. Su impianti consumer e B&B di solito è presente solo il riduttore di flusso, che è la barriera più affidabile e meno costosa.
| Dispositivo | Funzione | Tipo di controllo | Costo indicativo | Raccomandato in |
|---|---|---|---|---|
| Riduttore di flusso autoregolante | Limita la portata al valore di targa, garantendo tempo di esposizione costante | Meccanico passivo, senza alimentazione | Basso (50–300 €) | Sempre, dal POU domestico al farmaceutico |
| Sensore UV intensity | Misura l'intensità UV effettiva dentro la camera, rileva invecchiamento lampada e incrostazione quarzo | Elettronico attivo, con allarme | Medio-alto (200–1.500 €) | Sterilizzatori professionali, applicazioni regolamentate |
| Solenoide di intercettazione | Interrompe il flusso in caso di guasto della lampada, dose UV insufficiente o sovratemperatura | Elettronico attivo, blocco di sicurezza | Medio (100–500 €) | Applicazioni critiche, ospedali, alimentare regolamentato |
| Valvola manuale di taratura | Limita la portata regolando l'apertura | Meccanico passivo, regolabile | Basso (10–80 €) | Sconsigliato: portata variabile, manomettibile, soggetto a errori |
Il riduttore di flusso autoregolante è il livello base e spesso sufficiente per applicazioni civili e di processo non regolamentate. Per applicazioni farmaceutiche, ospedaliere e alimentari di processo, è raccomandato accoppiarlo a sensore UV intensity (e in casi critici al solenoide di intercettazione) per ottenere una protezione attiva e passiva combinata.
Variazioni di pressione di rete, picchi di portata in ore di punta, sterilizzatore dimensionato sulla portata media ma non sui picchi: tutti casi in cui la dose UV reale può scendere sotto la soglia battericida. Possiamo aiutarti a verificare l'idraulica del tuo impianto e proporre il riduttore di flusso corretto.
Pagine prodotto, applicazioni adiacenti e guide tecniche per la disinfezione e il trattamento microbiologico delle acque.
La dose UV ricevuta dall'acqua è inversamente proporzionale alla portata: la stessa lampada eroga una potenza UV costante, e l'acqua che vi passa attraverso più lentamente assorbe una dose maggiore. La dose si misura in mJ/cm² (millijoule per centimetro quadrato) ed è il prodotto dell'intensità UV per il tempo di esposizione. Se la portata supera il valore nominale di dimensionamento, il tempo di esposizione cala, la dose erogata scende sotto la soglia battericida (tipicamente 40 mJ/cm² per acqua potabile) e il microorganismo non viene inattivato. L'acqua esce dal sistema apparentemente trattata ma in realtà non sterile.
La dose UV è la quantità di energia ultravioletta erogata per unità di superficie del fluido, espressa in mJ/cm². È il parametro che determina l'efficacia battericida. Per la disinfezione di acqua potabile, lo standard internazionale storico è 40 mJ/cm² (definita 'dose UV average'). La pratica più recente, conservativa, applica la Reduction Equivalent Dose (RED) basata su valutazione biodosimetrica, con valori anche doppi (60–80 mJ/cm²). Per microrganismi specifici i valori D10 (riduzione del 90%) sono: 5,4 mJ/cm² per E. coli, 2–3 mJ/cm² per coliformi standard, <10 mJ/cm² per Cryptosporidium e Giardia. Per virus serve dose superiore (15–25 mJ/cm²).
L'acqua attraversa la camera UV troppo velocemente, il tempo di esposizione cala in proporzione, e la dose UV erogata scende. Per esempio: uno sterilizzatore dimensionato per 30 L/min a 40 mJ/cm² eroga, a 60 L/min, una dose di 20 mJ/cm² — sotto la soglia di abbattimento per molti microrganismi. Il problema critico è che questo accade in modo invisibile: la lampada è accesa, il sistema è 'in funzione', ma l'acqua in uscita può contenere carica batterica residua. Senza un sensore UV intensity (presente solo sui modelli professionali certificati) o senza un riduttore di flusso a monte, l'utente non si accorge del breakthrough microbiologico.
Si dimensiona sulla portata massima dichiarata dal costruttore dello sterilizzatore UV, alla dose UV di progetto (tipicamente 40 mJ/cm² o superiore). Il riduttore va installato a monte dello sterilizzatore, sulla linea di alimentazione, e dimensionato per garantire che la portata effettiva non superi mai il valore di targa. La gomma di controllo va scelta in base alla pressione di rete disponibile: gomma P standard per reti a pressione 1,4–10 bar, gomma LP per reti a bassa pressione (0,4–4 bar), gomma EPDM per acque addolcite o trattate con cloro residuo. Il corpo è tipicamente in ottone per acque potabili o inox per applicazioni alimentari/farmaceutiche.
A monte. Il riduttore va sulla linea di ingresso dello sterilizzatore UV, prima della camera di irradiazione. In questo modo la portata che entra in camera è già limitata al valore corretto, e lo sterilizzatore opera sempre nelle condizioni nominali di dose. Installarlo a valle non è raccomandato: lo sterilizzatore lavorerebbe a portata variabile in funzione della pressione di rete, e in caso di sovraportata istantanea (per esempio all'apertura di più utenze contemporaneamente) l'acqua attraverserebbe la camera UV troppo velocemente prima che il riduttore di valle possa imporre la limitazione.
Sì, è una delle applicazioni più rilevanti. La prevenzione e il controllo di Legionella pneumophila in reti idriche di hotel, ospedali, RSA, impianti sportivi e centri benessere prevede tipicamente sterilizzazione UV come barriera al punto di utilizzo o sui ricircoli di acqua calda. La dose UV per inattivare Legionella è dell'ordine di 5–10 mJ/cm² per riduzione 99%, ma in pratica si dimensiona su 30–40 mJ/cm² per margine di sicurezza. Il riduttore di flusso garantisce che la dose nominale sia rispettata in tutte le condizioni di consumo, anche durante i picchi di richiesta. Riferimento: Linee guida nazionali per la prevenzione e il controllo della legionellosi (Conferenza Stato-Regioni 2015).
Sì, è una configurazione molto comune. Il permeato di osmosi inversa è chimicamente puro ma può contenere carica batterica acquisita nei serbatoi di accumulo a valle. Lo sterilizzatore UV è il trattamento standard di affinamento microbiologico finale prima dell'utilizzo. Il riduttore di flusso, posto tra il serbatoio di accumulo permeato e lo sterilizzatore UV, garantisce portata costante allo sterilizzatore indipendentemente dal livello del serbatoio (che genera pressione idrostatica variabile) e dalle utenze a valle. Configurazione tipica per acqua di processo alimentare, farmaceutico, dialisi, microbirrifici.
No, sono complementari. Il riduttore di flusso garantisce che la portata non superi il valore nominale, controllando uno dei due parametri della dose UV (il tempo di esposizione). Il sensore UV intensity, presente sugli sterilizzatori professionali certificati, monitora l'altro parametro: l'intensità della radiazione effettiva, che cala con l'invecchiamento della lampada, l'incrostazione del quarzo o l'aumento della torbidità dell'acqua. Per applicazioni critiche (ospedaliere, alimentari di processo) si utilizzano entrambi: il riduttore di flusso fissa la portata, il sensore UV intensity verifica che la dose effettiva sia comunque garantita. Il riduttore è uno strumento di controllo passivo, il sensore è di monitoraggio attivo.
