Come un riduttore di flusso autoregolante elimina alla radice cavitazione, sovraccarico motore e danni ai cuscinetti, mantenendo la pompa entro la sua curva caratteristica
Applicazione industriale
La maggior parte dei guasti precoci di una pompa centrifuga non dipende dalla qualità del fluido o dall'usura naturale, ma da un punto di lavoro spostato troppo a destra rispetto al Best Efficiency Point (BEP). Quando la portata effettiva supera quella di progetto, l'NPSH richiesto cresce, l'NPSH disponibile cala, e la pompa entra in cavitazione: erosione della girante, danni alle tenute meccaniche, sovraccarico del motore, usura accelerata dei cuscinetti.
Nei pozzi, nelle riprese, nelle pompe sommergibili e nelle linee di mandata di impianti industriali, le condizioni di sovraportata sono frequenti e spesso transitorie: tubazioni vuote all'avvio, falda alta, valvola a saracinesca aperta involontariamente, scoppio di tubazione, capacità del foro che cala sotto la velocità di pompaggio. La saracinesca tradizionale e l'orifizio fisso hanno limiti operativi noti: regolabili impropriamente, soggetti a vibrazione, manutenzione richiesta.
Il riduttore di flusso autoregolante risolve il problema in modo strutturale: portata limitata al valore di progetto in modo automatico e meccanico, senza alimentazione, senza taratura modificabile, senza manutenzione per oltre 20 anni nelle condizioni nominali.
Ogni pompa centrifuga ha una curva caratteristica Q-H che lega portata e prevalenza. La curva discende: a portata zero (mandata chiusa) la prevalenza è massima; aumentando la portata, la prevalenza scende. Sulla stessa curva è riportato l'NPSH richiesto (NPSHr), che cresce all'aumentare della portata. Il punto di lavoro corretto è in prossimità del Best Efficiency Point (BEP), dove rendimento e affidabilità sono massimi.
Quando il punto di lavoro effettivo si sposta a destra del BEP per portate eccessive, si verificano simultaneamente quattro fenomeni dannosi:
Il riduttore di flusso, installato in mandata, blocca alla radice queste quattro situazioni mantenendo la portata entro il valore di progetto, indipendentemente da pressione disponibile, livello del pozzo, condizioni dell'impianto.
Le situazioni in cui una pompa centrifuga rischia di lavorare fuori curva sono ricorrenti e largamente note in manutenzione. In tutte e sei, il riduttore di flusso fornisce una protezione meccanica passiva e antimanomissione, indipendente da intervento dell'operatore.
All'avvio, se la valvola di ritegno è difettosa o le linee in pendenza sono vuote, la pompa parte contro una prevalenza minima. Il punto di lavoro si trova all'estrema destra della curva Q-H, dove la cavitazione è certa. Il riduttore di flusso impone la perdita di carico necessaria a mantenere la portata entro il valore di progetto fino a quando la tubazione si è riempita.
Nelle pompe da pozzo, il livello dinamico cambia tra periodi di pioggia e periodi di siccità. Una falda alta riduce la prevalenza statica e sposta il punto di lavoro a destra. Una falda bassa fa scendere l'NPSH disponibile. In entrambi i casi il riduttore di flusso, dimensionato sulla portata di progetto, protegge la pompa dalle condizioni più sfavorevoli senza intervento manuale.
Quando la portata della pompa supera la capacità di ricarica del pozzo, il livello scende fino alla bocca di aspirazione, la pompa aspira aria o sabbia, le tenute si danneggiano e la girante si erode. Il riduttore di flusso, tarato sotto la capacità di ricarica nota, garantisce che la pompa non possa superare il limite anche se la prevalenza disponibile aumenta.
Le valvole a saracinesca di taratura sono regolabili e soggette a manomissione, anche involontaria, da parte del personale che cerca di "aumentare la resa" del sistema. Il riduttore di flusso non è regolabile per costruzione: una volta installato, la portata massima è fissata e non modificabile dall'operatore di campo. È la soluzione per impianti in cui l'autorità di gestione impone limiti vincolanti di prelievo.
Una pompa che alimenta due utenze diverse (per esempio, un serbatoio elevato a 50 m e una diga a quota della pompa) può lavorare in due punti molto distanti della curva. Quando viene utilizzata per la diga, la prevalenza è quasi nulla e la portata sale fuori controllo. Un riduttore di flusso sul ramo di bassa prevalenza fissa la portata massima al valore corretto per quella linea.
Le pompe per vuoto ad anello liquido richiedono un flusso d'acqua di tenuta e di servizio che deve restare entro un range preciso. Una portata insufficiente compromette il vuoto generato; una portata eccessiva spreca acqua e può saturare la pompa. Il riduttore di flusso sull'alimentazione acqua di tenuta mantiene il flusso al valore corretto, indipendentemente dalle fluttuazioni della pressione di rete.
Indicaci modello pompa, portata di progetto, prevalenza, fluido, pressione disponibile a monte e tipo di connessione: ti rispondiamo con il modello di riduttore di flusso corretto e con eventuali alternative dimensionali.
La regola fondamentale è una: installare il riduttore di flusso in mandata, non in aspirazione. Introdurre una perdita di carico variabile a monte della pompa peggiora l'NPSH disponibile e può innescare proprio la cavitazione che si vuole prevenire. La posizione corretta è subito dopo la flangia di mandata, prima di ramificazioni o utenze.

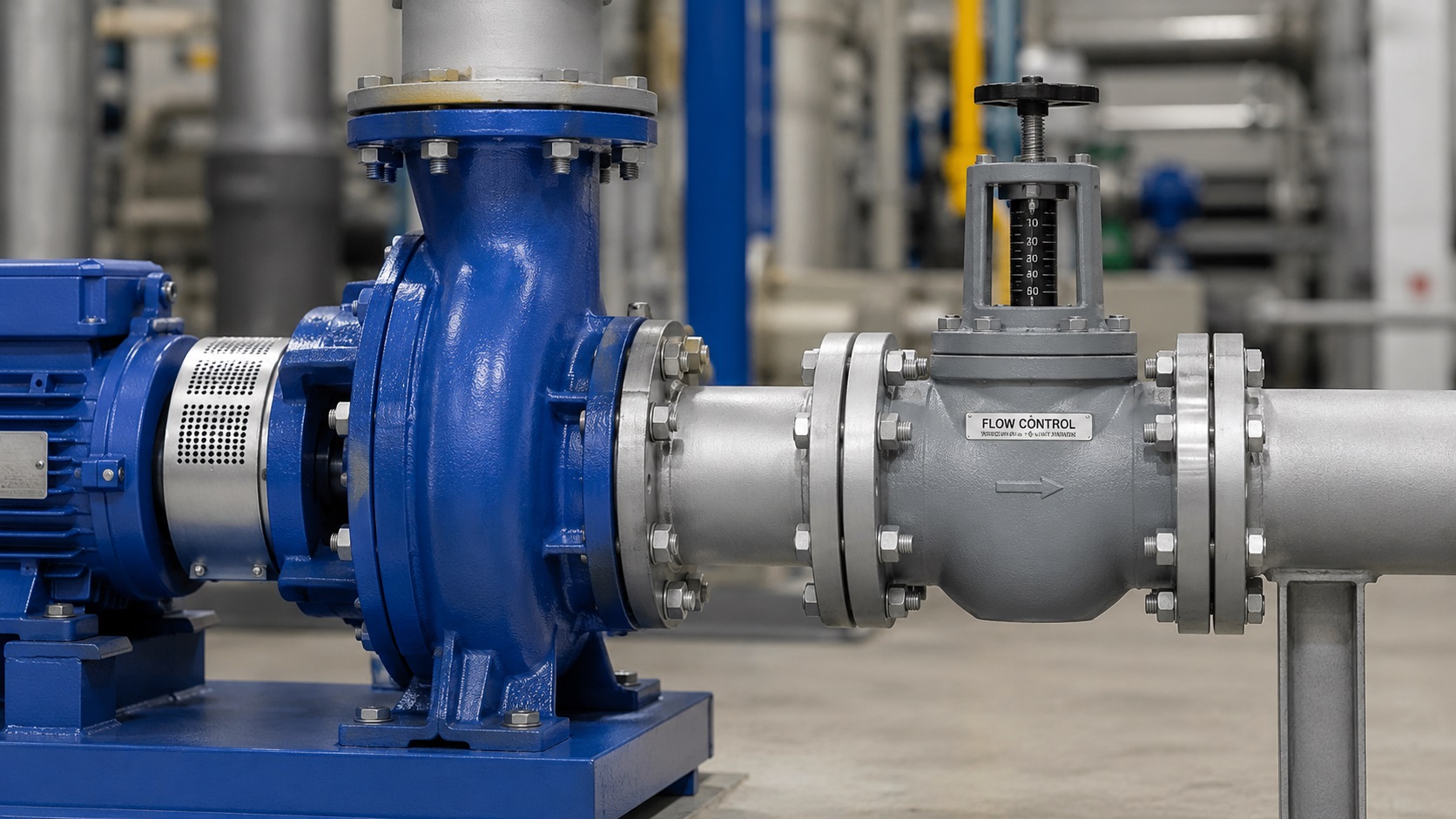

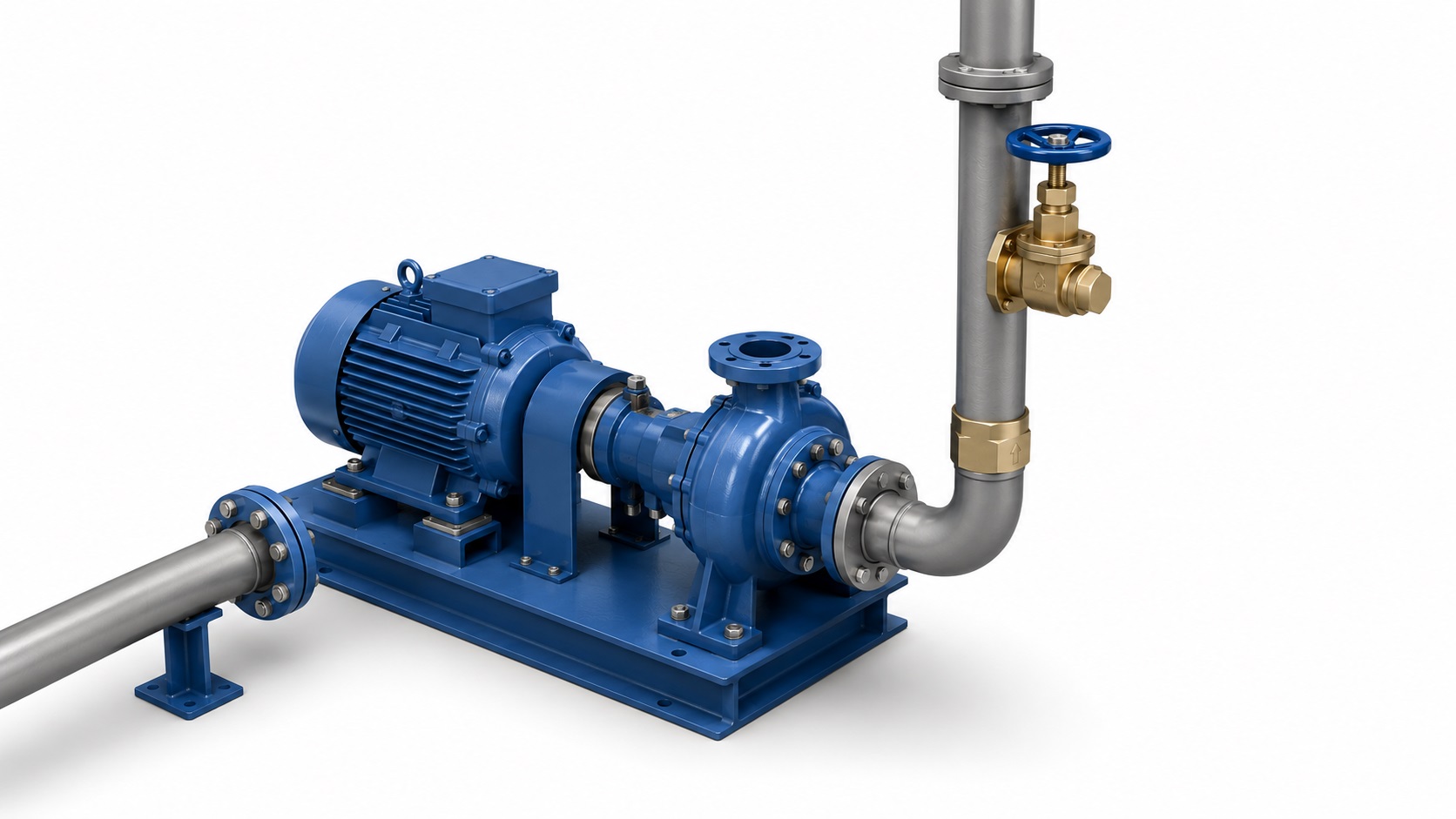

Il riduttore va installato sulla tubazione di mandata, il più vicino possibile alla flangia di uscita della pompa, prima di ramificazioni, utenze o serbatoi. Questo posizionamento garantisce che la pompa non possa mai superare la portata di progetto, qualunque sia la condizione di valle.
Installare il riduttore a monte della pompa è un errore tipico e va evitato. Una perdita di carico variabile in aspirazione riduce l'NPSH disponibile e può innescare cavitazione anche a portate normalmente sicure. La posizione corretta è sempre a valle.
La saracinesca tradizionale resta nell'impianto come valvola di intercettazione (per isolamento manutenzione e svuotamento). Il riduttore di flusso opera in parallelo: la saracinesca apre/chiude, il riduttore controlla il valore massimo di portata in continuo durante l'esercizio.
Per funzionare entro tolleranza, il riduttore richiede una pressione differenziale minima (1,4 bar per la versione standard di precisione, 0,4 bar per la versione bassa pressione LP). Verificare che il punto di lavoro abbia la pressione differenziale sufficiente: in caso contrario, scegliere la gomma LP o ridimensionare la pompa.
Il dimensionamento segue tre passi sequenziali. La portata massima ammissibile si determina sulla curva caratteristica della pompa, scegliendo il punto di lavoro più estremo che si vuole non superare. Tipicamente è il 110-120% della portata di progetto: abbastanza largo da non penalizzare il funzionamento normale, abbastanza stretto da intervenire sui transitori di sovraportata.
Dati di progetto: pompa centrifuga sommergibile, portata nominale 80 L/min, prevalenza nominale 60 m, livello dinamico variabile tra 30 e 50 m, tubazione di mandata DN32 (1¼"), pressione massima di mandata 6 bar.
Problema: in condizioni di livello dinamico alto (30 m), la pompa lavora a destra del BEP con portata effettiva fino a 110 L/min. Si vuole limitare la portata massima a 90 L/min (≈112% del nominale) per protezione cavitazione.
Selezione: riduttore di flusso filettato DN32, portata nominale 91 L/min (valore di catalogo più vicino a 90 L/min), gomma P standard (NBR, range 1,4–10 bar, tolleranza ±10%), corpo in ottone rosso (acque potenzialmente aggressive da pozzo). Connessione filettata femmina/femmina ISO 228 BSP.
Verifica perdita di carico: alla portata nominale di 91 L/min, la perdita di carico è compresa tra 1,4 e 10 bar; al punto di lavoro effettivo medio (≈70% del nominale, cioè 64 L/min) la perdita scende a circa 4 m.c.a., compatibile con la prevalenza disponibile dell'impianto.
La tabella mostra la portata massima gestibile da ciascuna dimensione di corpo valvola filettato. Per portate superiori, si passa alle versioni wafer flangiate (DN20–DN400, fino a 13.500 L/min).
| Connessione | Filettatura | Portata max (L/min) | Tipica applicazione protezione pompa |
|---|---|---|---|
| DN15 | 1/2" | 23 | Pompe per vuoto ad anello liquido, acqua di tenuta |
| DN20 | 3/4" | 59 | Pompe sommergibili piccoli pozzi, pompe di raffreddamento |
| DN25 | 1" | 114 | Pompe sommergibili medi pozzi, riprese acqua processo |
| DN32 | 1 1/4" | 233 | Pompe da pozzo a portata media, pompe per liquami leggeri |
| DN40 | 1 1/2" | 233 | Pompe industriali, pompe antincendio piccole |
| DN50 | 2" | 342 | Pompe industriali medie, riprese maggiori |
| DN65 wafer | flangia | 456 | Pompe acquedotto, riprese industriali medio-grandi |
| DN80 wafer | flangia | 699 | Pompe centrifughe industriali grandi |
| DN100 wafer | flangia | 1.279 | Pompe acquedotto, irrigazione consorziale |
Storicamente la limitazione di portata in mandata è stata realizzata con valvole a saracinesca calibrate. La soluzione funziona ma ha tre limiti operativi noti, che il riduttore di flusso elimina alla radice.
| Aspetto | Saracinesca calibrata | Riduttore di flusso |
|---|---|---|
| Portata effettiva | Varia con la radice della pressione differenziale (orifizio fisso). Sovraportata possibile se la prevalenza disponibile cresce. | Costante in tutto il range di pressione differenziale (autoregolazione). Sovraportata non possibile per costruzione. |
| Manomissione | Regolabile manualmente dall'operatore. Frequente "ottimizzazione" non autorizzata. | Non regolabile per costruzione. Antimanomissione strutturale. |
| Perdita di carico fuori dal punto di lavoro | Resta elevata anche a portate ridotte. Perdita energetica costante. | Cala rapidamente al ridursi del flusso. Esempio: 0,3 bar al 60% del flusso nominale. |
| Manutenzione | Vibrazione del cassetto, allentamento, possibile fallimento. Manutenzione periodica. | Nessuna parte in usura meccanica. Vita operativa tipica oltre 20 anni nelle condizioni nominali. |
| Sensibilità a sporco | Orifizio fisso sensibile a sedimenti. | Autopulente: il movimento dell'O-ring espelle particelle dalla sede. |
| Costo iniziale | Inferiore. | Superiore alla saracinesca, ma TCO più basso considerando vita utile, manutenzione, energia di pompaggio risparmiata. |
→ Approfondisci il calcolo della perdita di carico nei riduttori di flusso
Cavitazione, sganci motore, usura cuscinetti anomala, vibrazioni: spesso la causa reale è un punto di lavoro fuori curva. Possiamo aiutarti a capire se un riduttore di flusso risolve il problema e a dimensionare il modello corretto. Indicaci i dati pompa e le condizioni operative tipiche.
Pagine prodotto, applicazioni adiacenti e guide tecniche per chi sta dimensionando un riduttore di flusso a protezione di pompe centrifughe.
Una pompa centrifuga ha una curva caratteristica Q-H che lega prevalenza e portata. Quando il punto di lavoro si sposta a destra del Best Efficiency Point (BEP) per portate eccessive, l'NPSH richiesto dalla pompa cresce, mentre l'NPSH disponibile dell'impianto cala. Quando NPSH disponibile diventa inferiore all'NPSH richiesto, il fluido vaporizza all'ingresso della girante e iniziano i fenomeni di cavitazione: erosione della girante, danni alle tenute meccaniche, vibrazioni e usura accelerata dei cuscinetti. La portata eccessiva genera anche sovraccarico del motore elettrico per assorbimento eccedente la potenza nominale.
Il riduttore di flusso va dimensionato sulla portata massima ammissibile della pompa, ovvero il punto di lavoro più estremo a destra del BEP che si vuole non superare mai. Tipicamente si sceglie una portata pari al 110-120% della portata di progetto, in modo da non penalizzare il funzionamento normale ma intervenire sui transitori di sovraportata. Va installato in mandata, il più vicino possibile alla bocca di uscita della pompa, e dimensionato per la pressione differenziale prevista a tale punto di lavoro. La gomma di controllo va scelta in base al fluido, alla temperatura e al range di pressione disponibile.
In mandata, sulla tubazione di uscita della pompa, il più vicino possibile alla bocca di mandata. L'installazione in aspirazione è da evitare: introdurre una perdita di carico variabile a monte della pompa peggiora l'NPSH disponibile e può innescare proprio la cavitazione che si vuole prevenire. La posizione corretta è subito dopo la flangia di mandata, prima di eventuali curve, ramificazioni o utenze.
No, le funzioni sono complementari. La valvola a saracinesca serve per intercettazione (aprire e chiudere il flusso, isolare la pompa per manutenzione) e in alcuni casi per regolazione iniziale di taratura. Il riduttore di flusso è una valvola di controllo automatico, sempre aperta in esercizio, che limita la portata massima entro il valore ammissibile. In molti impianti i due dispositivi convivono: saracinesca per intercettazione, riduttore di flusso a valle per protezione automatica.
Sì, ed è una delle applicazioni più tipiche. Le pompe sommergibili nei pozzi sono soggette a sovraportata in tre condizioni critiche: all'avvio quando le tubazioni di mandata sono vuote, quando il livello dinamico del pozzo è alto, e quando la richiesta a valle supera la capacità di ricarica del pozzo. In tutti e tre i casi il riduttore di flusso, installato in mandata in superficie o subito dopo la pompa, mantiene la portata entro il valore di progetto e protegge la pompa da cavitazione, sovraccarico motore e aspirazione di sabbia o aria.
Per una pompa centrifuga, la potenza assorbita all'asse cresce con la portata. Lavorare a destra del BEP significa assorbire una potenza maggiore di quella nominale, fino al possibile intervento della protezione termica del motore o, nei casi peggiori, al danneggiamento dell'avvolgimento. Limitando la portata massima con un riduttore di flusso, si limita anche l'assorbimento elettrico, prevenendo gli sganci da sovraccarico (intervento del salvamotore) e proteggendo il motore da stress termici ripetuti.
Dipende dal punto di lavoro effettivo. Un riduttore di flusso impone una perdita di carico variabile: alla portata nominale completa la perdita è 1,4–10 bar, ma a portate inferiori scende rapidamente (ad esempio 0,3 bar al 60% del flusso nominale). Una valvola a saracinesca o un orifizio fisso, dimensionati per imporre lo stesso limite di portata massima, mantengono perdita di carico elevata anche fuori dal punto di lavoro. Il risparmio energetico tipico, nel funzionamento medio annuo, è dell'ordine del 15-30% della potenza di pompaggio rispetto a una soluzione a saracinesca, ma va calcolato sul singolo impianto.
I sintomi tipici sono: rumore di cavitazione (paragonato al rumore di ghiaia che scorre nella pompa), vibrazioni anomale, oscillazione del manometro di mandata, intervento ripetuto della protezione termica del motore, surriscaldamento dei cuscinetti, perdita di prevalenza nel tempo. Sul lungo periodo si osservano erosione della girante con crateri di cavitazione, danneggiamento delle tenute meccaniche, usura accelerata dei cuscinetti di spinta. In molti casi la cavitazione è la causa reale di guasti che vengono erroneamente attribuiti alla qualità del fluido o alla normale usura.
