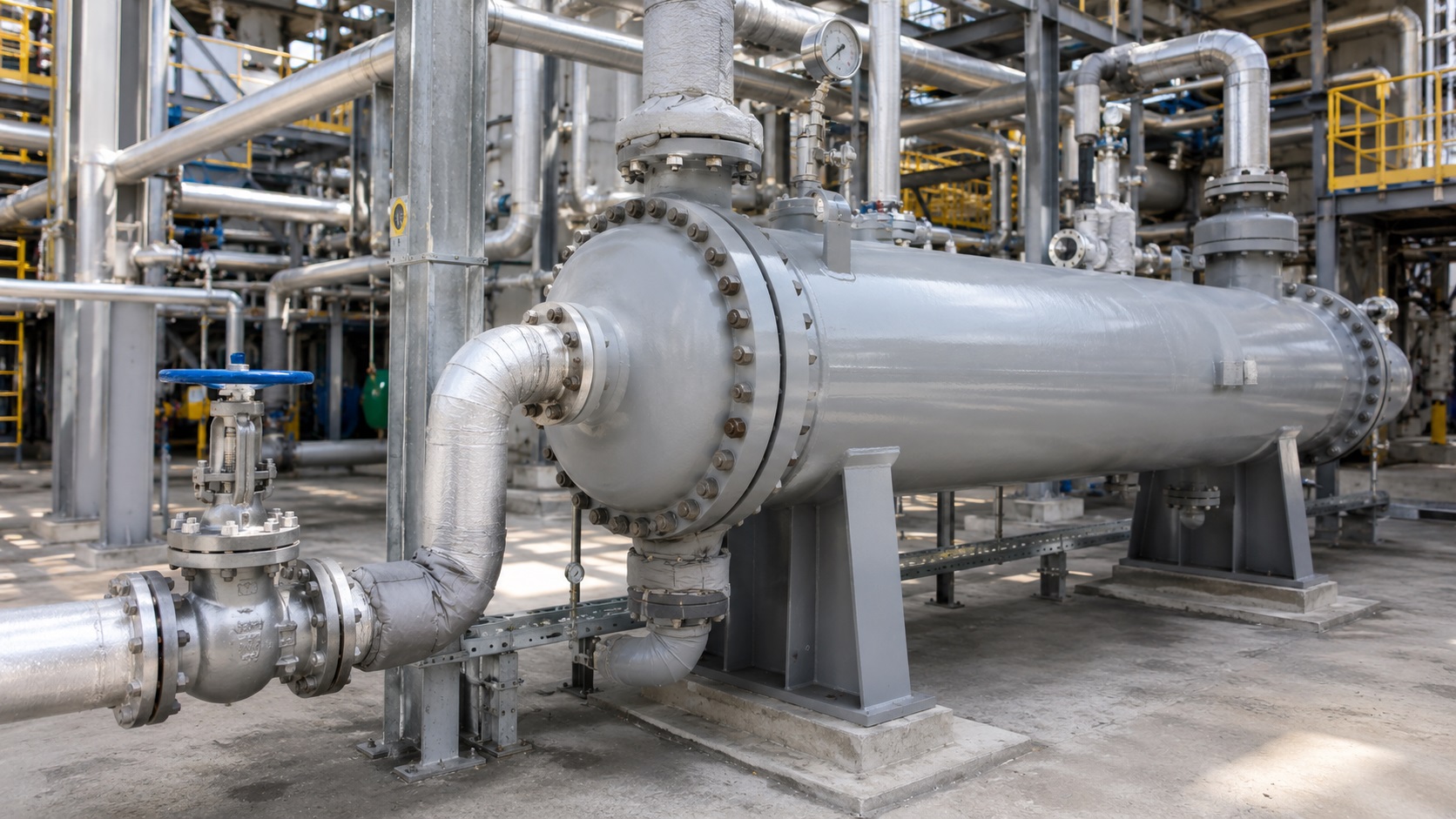

Riduttori di flusso autoregolanti per il controllo della portata di acqua di raffreddamento su condensatori, scambiatori a fascio tubiero, gruppi frigoriferi industriali, camicie pompe e condensatori vapore in distillerie
Applicazione di processo
Negli impianti industriali con sistemi di raffreddamento ad acqua, la portata che attraversa ogni singolo scambiatore è il parametro che decide se il dimensionamento termico viene rispettato in opera. Una portata di 10–20% sopra il progetto provoca erosione delle pareti dei tubi e accorcia drasticamente la vita dello scambiatore. Una portata di 20–30% sotto il progetto fa salire la temperatura di parete oltre i 60 °C, accelerando scaling, fouling e degrado del rendimento termico. Entrambe le condizioni sono esiti normali di un sistema senza dispositivi di limitazione attiva: non sono guasti, sono il comportamento naturale di una rete idraulica che vede variare pressioni, domande e perdite di carico nel tempo.
Il riduttore di flusso autoregolante è il dispositivo passivo che fissa la portata di ciascuno scambiatore al valore di progetto, indipendentemente dalle variazioni di pressione di rete, dal numero di scambiatori in parallelo attivi, dalla domanda di altre utenze nello stesso impianto. Una volta installato, lavora 20+ anni senza manutenzione né taratura, garantendo che il bilancio termico calcolato in fase di progetto resti coerente per tutta la vita utile dell'impianto.
Le applicazioni tipiche sono numerose: condensatori a fascio tubiero su impianti di processo, scambiatori di gruppi frigoriferi industriali, camicie di raffreddamento di pompe e compressori, condensatori vapore di distillerie, raffreddamento olio idraulico, raffreddamento camicia motori endotermici industriali. Nelle pagine successive di questa applicazione vediamo gli scenari operativi tipici, il calcolo del bilancio termico e il dimensionamento del riduttore di flusso corretto.
In un sistema di raffreddamento ad acqua, la portata che attraversa ciascuno scambiatore è il risultato dell'incontro tra la pressione di mandata della pompa e la resistenza idraulica del singolo ramo. Senza dispositivi di limitazione, la portata oscilla con il numero di scambiatori in parallelo attivi, con le perdite di carico variabili nel tempo per fouling, con la pressione di rete del momento. Le conseguenze sono speculari ma entrambe gravi.
Sia l'eccesso che la carenza di portata producono danni cumulativi misurabili. Sotto, le due colonne dei guasti tipici associati a ciascuna condizione.
In entrambe le condizioni, il punto critico è che il danno è cumulativo e silenzioso: non si manifesta come un guasto improvviso, ma come degrado progressivo che diventa evidente solo dopo mesi o anni. Quando l'effetto è visibile (perdita di efficienza, aumento dei consumi, sostituzione tubi), i danni sono già avvenuti e l'intervento correttivo è più costoso della prevenzione iniziale.
Sei contesti applicativi ricorrenti nei nostri progetti, con i parametri tipici di portata, temperatura, pressione e gomma raccomandata.
Condensatori orizzontali o verticali su impianti chimici e petrolchimici. L'acqua di raffreddamento (acqua di torre o pozzo) circola lato tubi mentre il fluido di processo condensa sul lato mantello. Il dimensionamento è critico: portata sotto progetto significa fluido non condensato a valle; portata sopra significa erosione tubi.
Gruppi frigoriferi ad acqua per HVAC industriale, alimentari, farmaceutici. Il condensatore del refrigerante richiede una portata di acqua di raffreddamento costante per mantenere la pressione di condensazione entro specifica. Variazioni di portata fanno salire la pressione di condensazione e abbattono drasticamente il COP del gruppo.
Pompe a tenuta meccanica raffreddata, pompe con camicia liquida, compressori a vite con camicia di raffreddamento. La portata di acqua nella camicia deve essere costante: troppo poca causa surriscaldamento della tenuta o del corpo pompa, troppa è uno spreco e può lavare via la patina di lubrificante della tenuta meccanica.
Colonne di distillazione (alcool etilico, distillati alimentari, processi chimici) richiedono condensatori al testa colonna con portate di acqua significative. La portata costante è critica per il rendimento di colonna: variazioni di portata producono fluttuazioni della temperatura di testa e instabilità nella separazione delle frazioni.
Centrali oleodinamiche e impianti con olio diatermico richiedono scambiatori olio/acqua per smaltire il calore generato dalle perdite idrauliche. La temperatura dell'olio deve restare entro 50–70 °C; oltre, viscosità e prestazioni del sistema degradano. La portata costante di acqua è la chiave per la stabilità termica.
Motori diesel industriali, gruppi cogenerazione, motori per emergency power, pompe antincendio motorizzate. La camicia motore richiede portata costante di acqua di raffreddamento; le variazioni causano shock termici che danneggiano guarnizioni e creano cricche nei monoblocchi.
Indicaci la potenza termica da smaltire, la temperatura del fluido di processo, la temperatura disponibile dell'acqua di raffreddamento e la configurazione del circuito. Calcoliamo la portata richiesta dal bilancio termico e dimensioniamo il riduttore di flusso corretto.
Il dimensionamento parte sempre dal bilancio termico dello scambiatore. Una volta nota la portata richiesta, il riduttore di flusso si seleziona seguendo la procedura standard del cluster (portata, gomma, corpo).
Colonna di distillazione alcool etilico, condensatore al testa colonna. Potenza termica da smaltire: Q = 180 kW. Temperatura acqua ingresso scambiatore: 22 °C (acqua di torre evaporativa). Temperatura acqua uscita di progetto: 30 °C, ΔT = 8 °C. Pressione di rete acqua di raffreddamento: 4 bar mandata, 2 bar ritorno (perdita scambiatore + tubazioni di ritorno).
Dal bilancio termico Q = m · cp · ΔT, dove cp dell'acqua è 4,187 kJ/kg·°C e la densità dell'acqua è 1.000 kg/m³ (1 kg ≈ 1 L per acqua):
La portata richiesta è circa 322 L/min. È il valore minimo di progetto per garantire che il salto termico di 8 °C sia rispettato e che la temperatura di uscita resti a 30 °C.
Lo scambiatore ha 32 tubi DN15 (Ø interno 13 mm) in parallelo, quindi sezione totale di passaggio:
Velocità adeguata: sopra 1 m/s per minimizzare il fouling, sotto 1,8 m/s per evitare erosione su tubi in ottone. Il dimensionamento idraulico è coerente.
Portata nominale 322 L/min. Dalla tabella DN, 322 L/min cadono nel range del DN40 filettato (max 342 L/min) o DN50 wafer (max 456 L/min). Per applicazione su scambiatore industriale con tubazione esistente DN50, si sceglie filettato DN40 (1½").
Pressione differenziale di lavoro: la pressione disponibile a monte dello scambiatore è 4 bar; la perdita di carico dello scambiatore stesso è circa 1 bar. Considerando una contropressione di ritorno di 1 bar, la pressione differenziale disponibile per il riduttore di flusso è circa 2 bar, dentro il range della gomma P (1,4–10 bar).
Temperatura acqua: 22 °C in ingresso, max 30 °C in uscita. Sotto i 60 °C limite della gomma P. Fluido: acqua di torre evaporativa, possibile contenuto di biocidi a base ipoclorito; per concentrazioni continue moderate (sotto 1 ppm) la P è adeguata.
In condizioni di carico massimo del sistema di raffreddamento (più scambiatori attivi), la pressione di mandata può scendere a 3 bar. La pressione differenziale disponibile per il riduttore in queste condizioni:
Sotto il minimo della gomma P (1,4 bar). In queste condizioni il riduttore non autoregola e la portata risale verso il valore di runout della rete. Per garantire l'autoregolazione anche al caso peggiore, si valuta la gomma LP (NBR bassa pressione, 0,4–4 bar, ±20%) come alternativa, oppure si verifica con il responsabile dell'impianto se le condizioni di pressione minima sono effettivamente significative o transitorie.
Riferimenti tipici per ΔT di progetto = 6 °C (chilled water standard) e per ΔT = 10 °C (cooling water industriale). I valori vanno verificati sul caso specifico, ma offrono un primo riferimento per scegliere il modello da quotare.
| Potenza termica | Portata @ ΔT 6 °C | Portata @ ΔT 10 °C | DN riduttore | Tipologia |
|---|---|---|---|---|
| 10 kW | ~24 L/min | ~14 L/min | DN15 | Filettato BSP |
| 25 kW | ~60 L/min | ~36 L/min | DN20 | Filettato BSP |
| 50 kW | ~120 L/min | ~72 L/min | DN32 | Filettato BSP |
| 100 kW | ~239 L/min | ~143 L/min | DN40 | Filettato BSP |
| 200 kW | ~478 L/min | ~287 L/min | DN65 wafer | Wafer flangiato |
| 500 kW | ~1.195 L/min | ~717 L/min | DN100 wafer | Wafer flangiato |
| 1.000 kW | ~2.390 L/min | ~1.434 L/min | DN125–DN150 wafer | Wafer flangiato |
| 2.000 kW | ~4.780 L/min | ~2.868 L/min | DN200–DN250 wafer | Wafer flangiato |
Tre regole pratiche per l'installazione del riduttore di flusso su una linea di acqua di raffreddamento. Sono apparentemente ovvie ma negli interventi di diagnosi su impianti esistenti le troviamo violate con frequenza sorprendente.
Il riduttore va sulla linea di mandata dell'acqua di raffreddamento, a monte dell'ingresso dello scambiatore. Mai sulla linea di ritorno: la regolazione richiede pressione differenziale positiva tra ingresso e uscita dello scambiatore. La distanza dal raccordo di ingresso scambiatore può essere libera (5–10 diametri di tubazione sono sufficienti per stabilizzare il flusso).
Acque di torre evaporativa, acque di pozzo o reti industriali invecchiate possono contenere sedimenti e ruggine. Un filtro a maglia 200 µm (o più fine se l'analisi dell'acqua lo suggerisce) installato a monte del riduttore di flusso protegge l'O-ring da abrasione e garantisce vita 20+ anni del riduttore. Lo stesso filtro protegge anche i tubi dello scambiatore dal fouling sedimentario.
L'installazione di due manometri (a monte e a valle del riduttore) consente di verificare in opera la pressione differenziale di lavoro effettiva. Se ΔP esce dal range della gomma scelta in alcune condizioni operative, è segno che la gomma va riconsiderata. È una semplice misura di diagnostica predittiva che costa poche decine di euro all'installazione.
In sistemi a più scambiatori in parallelo, ciascun ramo va dotato del proprio riduttore di flusso dimensionato sulla portata di quello scambiatore specifico. Un singolo riduttore sulla linea principale comune limita la portata totale ma non risolve lo sbilanciamento tra i singoli scambiatori, che continueranno a competere idraulicamente per l'acqua disponibile.
| Soluzione | Portata stabilizzata | Manutenzione | Costo | Adatto a |
|---|---|---|---|---|
| Riduttore di flusso autoregolante | Sì, ±10/20% indipendente dalla pressione | Nessuna nelle condizioni nominali (20+ anni) | Medio | Standard per la maggioranza delle applicazioni |
| Saracinesca tarata in opera | No, varia con √ΔP | Ritaratura periodica, modificabile | Basso | Solo dove la precisione non è critica |
| Valvola modulante con sensore di flusso e PID | Sì, regolazione attiva in tempo reale | Strumentazione, logica controllo, alimentazione | Alto | Applicazioni con setpoint variabili o sequenze controllate |
| Inverter sulla pompa di circolazione | Sì, ma controlla la pompa, non il singolo scambiatore | Manutenzione inverter, sensori | Alto | Sistemi a singolo scambiatore o a portata totale variabile |
| Bilanciamento idraulico statico (orifizi calibrati) | Solo al punto di lavoro nominale, varia con la portata totale | Periodica, sostituzione orifizi per usura | Basso | Sistemi a portata totale costante |
Il riduttore di flusso autoregolante è il dispositivo standard per la maggioranza delle applicazioni perché combina precisione, manutenzione zero e antimanomissione. Quando l'applicazione richiede regolazione attiva in tempo reale (per esempio scambiatori con setpoint di temperatura controllato), il riduttore di flusso si abbina a una valvola modulante: la valvola modula la portata in funzione del setpoint, il riduttore garantisce che la portata massima non superi mai il limite di erosione anche in caso di malfunzionamento del controllo.
Per nuovi impianti dimensioniamo i riduttori di flusso a partire dal bilancio termico di ciascuno scambiatore. Per impianti esistenti con problemi di fouling, erosione o sbilanciamento idraulico, valutiamo la configurazione attuale e proponiamo i riduttori da inserire come retrofit. Inviaci dati di portata, temperatura, pressione, configurazione del circuito.
Pagine prodotto, applicazioni operative correlate e guide tecniche dedicate al controllo della portata.
Per disaccoppiare la portata di acqua di raffreddamento dalle variazioni di pressione della rete e dalla domanda degli altri scambiatori in parallelo. Senza riduttore di flusso, ogni scambiatore di un sistema a più utenze in parallelo riceve una portata che varia con la radice quadrata della pressione differenziale disponibile, e quando uno scambiatore richiede più acqua, gli altri ne ricevono meno. Il riduttore di flusso fissa la portata di ciascuno scambiatore al valore di progetto in modo passivo, indipendentemente da quanti altri scambiatori sono attivi e dalla pressione di rete del momento.
Si calcola dal bilancio termico Q = m · cp · ΔT, dove Q è la potenza termica da smaltire, m la portata massica di acqua, cp il calore specifico dell'acqua (4,187 kJ/kg·°C) e ΔT il salto termico dell'acqua tra ingresso e uscita dal condensatore. Per ΔT tipici di progetto di 5–10 °C, ogni kW di potenza termica richiede circa 1,4–2,9 L/min di acqua di raffreddamento. Per un condensatore industriale da 100 kW con ΔT di 6 °C, la portata richiesta è circa 240 L/min. Il valore esatto dipende da efficienza dello scambiatore, fouling factor di progetto e margine di sicurezza adottato.
Per tre ragioni. Primo: l'eccesso di portata aumenta la velocità del fluido nei tubi dello scambiatore oltre il limite di erosione tipico (1,8–2,4 m/s per tubi in ottone), causando assottigliamento delle pareti e rottura prematura. Secondo: l'eccesso di portata riduce il salto termico dell'acqua, aumentando inutilmente il consumo energetico delle pompe di circolazione e potenzialmente la quantità di acqua spillata da torre o pozzo. Terzo: l'eccesso di portata sbilancia un sistema a più scambiatori in parallelo, sottraendo acqua agli scambiatori sfavoriti che ricevono portate sotto progetto.
Una portata insufficiente di acqua di raffreddamento porta a tre conseguenze critiche. Primo: la temperatura di parete dei tubi sale sopra il limite tipico di 60 °C raccomandato per acqua di raffreddamento trattata, accelerando precipitazione di sali (carbonato di calcio, solfato di calcio) e formazione di scaling che riduce ulteriormente lo scambio termico in un circolo vizioso. Secondo: la temperatura di uscita del fluido caldo (vapore, refrigerante, processo) sale sopra le specifiche, comprometttendo il rendimento del processo a monte. Terzo: nei condensatori di gruppi frigoriferi, una portata insufficiente fa salire la pressione di condensazione e riduce drasticamente l'efficienza del gruppo, con aumento del consumo elettrico e rischio di intervento delle protezioni di alta pressione.
Sulla linea di mandata dell'acqua di raffreddamento, a monte dell'ingresso dello scambiatore. Mai a valle: l'autoregolazione richiede pressione differenziale positiva tra ingresso e uscita dello scambiatore, che è disponibile solo a monte. Per impianti con più scambiatori in parallelo, si installa un riduttore di flusso dimensionato per ciascuno scambiatore, in modo che la portata di ogni utenza sia garantita indipendentemente dal numero di scambiatori attivi. È preferibile installare il riduttore in posizione accessibile per ispezione visiva e dopo un filtro a maglia (200 µm) se l'acqua di raffreddamento può contenere sedimenti grossolani.
Dipende dalla temperatura di esercizio. Per acqua di raffreddamento a temperatura ambiente o moderata (fino a 60 °C, tipico in mandata di torre evaporativa), la gomma standard P (NBR, 1,4–10 bar, ±10%) è la prima scelta. Per acqua di torre estiva con temperature fino a 35–40 °C in mandata e che può arrivare a 50–55 °C in ritorno, la P è ancora adeguata. Quando l'acqua è dosata in continuo con biocidi a base di ipoclorito o cloro a concentrazione superiore a qualche ppm, si passa alla gomma E (EPDM) per maggiore resistenza chimica. Per circuiti glicolati a bassa temperatura (gruppi frigoriferi industriali), tutte le gomme sono compatibili: si sceglie sulla pressione di lavoro.
Sì, sia il glicole etilenico che il glicole propilenico sono compatibili con tutte e tre le gomme standard (NBR, EPDM, FKM). La scelta della gomma per un circuito glicolato si fa quindi sulla base di pressione e temperatura di esercizio, non sulla compatibilità chimica del fluido. Per gruppi frigoriferi industriali con glicole al 30–40% e temperatura di mandata 7–12 °C, la gomma standard P (NBR) è adeguata. Per circuiti a bassa temperatura (sotto 0 °C, glicole concentrato per applicazioni surgelati), va verificata la pressione di lavoro che può essere superiore al range della gomma P, e in quel caso si valuta la gomma HP1 o HP2.
Sì, ed è una configurazione comune negli scambiatori dove la temperatura di uscita del fluido caldo deve essere regolata. La valvola termostatica modula la portata di acqua di raffreddamento in funzione della temperatura misurata, agendo come elemento di regolazione attiva. Il riduttore di flusso a valle (o a monte) della valvola termostatica garantisce che la portata massima non superi mai il valore di progetto, anche se la valvola termostatica si apre completamente. È una funzione di protezione che evita il run-out della pompa o la velocità eccessiva nei tubi dello scambiatore in caso di anomalia della valvola termostatica.
Acque di torre evaporativa, acque di pozzo o acque industriali possono contenere sedimenti e particolato. Il riduttore di flusso a O-ring tollera particolato fine senza problemi di funzionamento, ma sedimenti grossolani e abrasivi (sabbia, ruggine, scaglie metalliche) possono nel tempo incidere la gomma e causare deriva della portata nominale. La buona prassi prevede l'installazione di un filtro a maglia 200 µm o più fine a monte del riduttore di flusso e dello scambiatore stesso, sia per proteggere il riduttore sia per ridurre il fouling dei tubi dello scambiatore. La pulizia o sostituzione periodica del filtro è semplice e poco costosa, ed estende significativamente la vita di tutto il sistema.
Il risparmio si manifesta in due forme. Primo: il riduttore evita la sovra-erogazione di acqua di raffreddamento nelle condizioni di domanda termica ridotta (per esempio in condizioni invernali o in fase di carico parziale del processo). Senza riduttore, la pompa di circolazione manda la stessa portata indipendentemente dal carico, dissipando energia inutilmente. Secondo: in sistemi a più scambiatori, il bilanciamento della portata garantito dal riduttore riduce le condizioni di portata insufficiente in alcuni scambiatori e portata eccessiva in altri, ottimizzando il rendimento complessivo. La quantificazione precisa richiede analisi dei profili di carico, ma per impianti industriali continuativi su pompe da pochi kW il risparmio annuale può essere nell'ordine di centinaia di euro per singolo punto di restrizione.
