MCA Strumentazione Industriale – Interruttori e livellostati a galleggiante magnetico
Interruttori di livello a galleggiante magnetico per acqua, oli, idrocarburi, acidi e applicazioni alimentari — versioni in inox AISI 316, ottone, PP, Nylon, montaggio verticale, orizzontale e ATEX
Controllo livello ON/OFF a galleggiante con contatto reed
I galleggianti magnetici — chiamati anche interruttori di livello a galleggiante magnetico, livellostati magnetici, sensori di livello a galleggiante o interruttori reed a galleggiante — sono lo strumento standard per il controllo ON/OFF del livello in serbatoi, vasche, cisterne e centraline idrauliche.
Il principio è meccanico e robusto: un galleggiante contenente un magnete permanente scorre lungo un tubo guida ermetico. Quando raggiunge il punto del contatto reed, lo commuta e fornisce un segnale ON/OFF utilizzato per avviare un allarme, comandare una pompa, attivare un'elettrovalvola o segnalare lo stato a un PLC. A differenza dei sensori conduttivi, funzionano con qualsiasi liquido — anche oli, idrocarburi, gasolio e acqua demineralizzata.
MCA fornisce la gamma completa: corpo e galleggiante in acciaio inox AISI 316, ottone, PP, Nylon e PVC, montaggio verticale, orizzontale, laterale o sospeso a cavo, versioni standard a contatto singolo o multipunto fino a 5 reed, versione ATEX per atmosfere esplosive. Inviaci tipo di liquido, densità, temperatura e numero di punti livello: rispondiamo entro 24 ore con il modello consigliato e un preventivo concreto.
Scegli lo scenario applicativo e vai direttamente al modello consigliato. Tutti i galleggianti magnetici condividono lo stesso principio reed: cambiano materiali, montaggio e numero di contatti.
Su qualsiasi liquido, la tecnologia a galleggiante magnetico batte le alternative su cinque fronti: universalità, robustezza, indipendenza dall'alimentazione, costo e ampia disponibilità di configurazioni.
Il principio è semplice e meccanicamente robusto. Conoscerlo aiuta a scegliere la configurazione corretta e a evitare gli errori di installazione più comuni.
All'interno del galleggiante è alloggiato un magnete anulare. Il galleggiante scorre liberamente lungo un tubo guida sigillato, seguendo il livello del liquido nel serbatoio.
All'interno del tubo guida sono posizionati uno o più contatti reed a quote prestabilite. Il reed è un interruttore a lamina sigillato in ampolla di vetro, normalmente aperto, che si chiude in presenza di un campo magnetico.
Quando il livello del liquido porta il galleggiante in corrispondenza del reed, il magnete contenuto nel galleggiante attiva il contatto. Il segnale viene trasmesso via cavo all'esterno: contatto pulito ON/OFF.
Il contatto può avviare/fermare una pompa, aprire/chiudere un'elettrovalvola, far scattare un allarme, segnalare lo stato a un PLC o entrare in un automa di processo. Nessuna elettronica nel liquido, nessuna alimentazione richiesta.
I galleggianti magnetici standard hanno un contatto NA (normalmente aperto). Capovolgendo la posizione del galleggiante sull'asta si inverte la polarità del magnete e si ottiene NC (normalmente chiuso). Su richiesta forniamo versioni a commutatore SPDT.
Sulle aste lunghe è possibile alloggiare più contatti reed indipendenti, ciascuno commutato da uno o più galleggianti a quote definite. Un unico strumento gestisce minimo, massimo, troppo pieno, start e stop pompa.
Il galleggiante magnetico è la tecnologia più universale per il controllo di livello ON/OFF, ma in alcuni scenari altre tecnologie sono più indicate. Ecco la matrice di decisione.
| Condizione applicativa | Galleggiante magnetico | Alternativa consigliata |
|---|---|---|
| Acqua, acque grigie, acque potabili | ✔ Prima scelta | — |
| Oli idraulici, oli motore, gasolio, idrocarburi | ✔ Prima scelta | — |
| Acidi, basi, soluzioni chimiche (con corpo in PP/PTFE) | ✔ Prima scelta | — |
| Liquidi alimentari e farmaceutici (inox AISI 316) | ✔ Prima scelta | — |
| Acqua demineralizzata, solventi a bassa conducibilità | ✔ Prima scelta | — |
| Zone classificate ATEX | ✔ Versione ATEX | — |
| Più punti livello (minimo, massimo, troppo pieno) | ✔ Versioni multipunto | — |
| Liquidi molto viscosi (mieli, paste, fanghi) | ✘ Non adatto | Sensori a vibrazione o capacitivi |
| Liquidi con particelle ferrose o fanghi metallici | ✘ Non adatto | Sensori conduttivi o capacitivi |
| Liquidi a densità molto bassa (< 0,5 g/cm³) | ⚠ Galleggiante speciale | Capacitivo o radar |
| Misura continua del livello (valore analogico) | ✘ Tecnologia diversa | Radar, ultrasuoni, idrostatici |
| Schiume dense persistenti sulla superficie | ⚠ Valutare caso per caso | A vibrazione o radar |
In ogni applicazione cambiano materiale del corpo, tipo di galleggiante e configurazione dei contatti reed. Di seguito le configurazioni più frequenti, con il modello di riferimento e i link diretti al catalogo.
Controllo del livello minimo dell'olio nelle centraline idrauliche, comando di allarme acustico/luminoso o blocco motore. Galleggiante compatto, attacco metrico M8 o M16, materiale Nylon o PP compatibile con oli minerali e sintetici.
Liquidi tipici: oli idraulici, oli motore, oli minerali, fluidi sintetici.

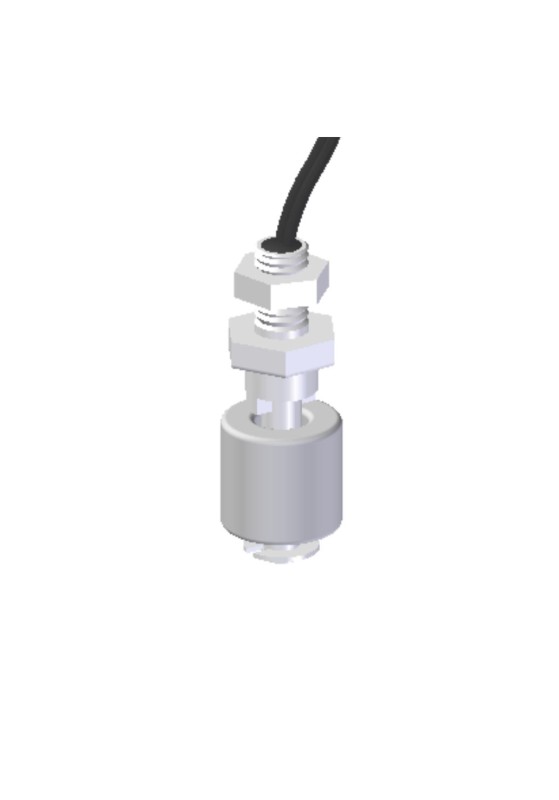

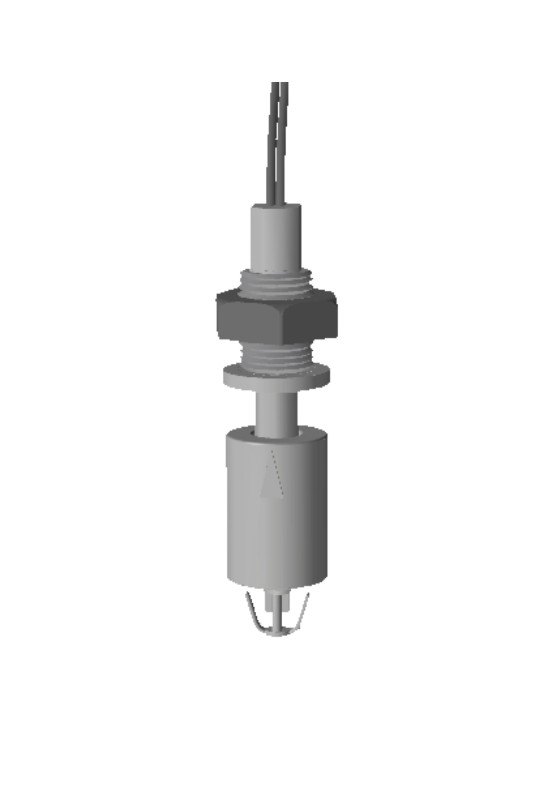

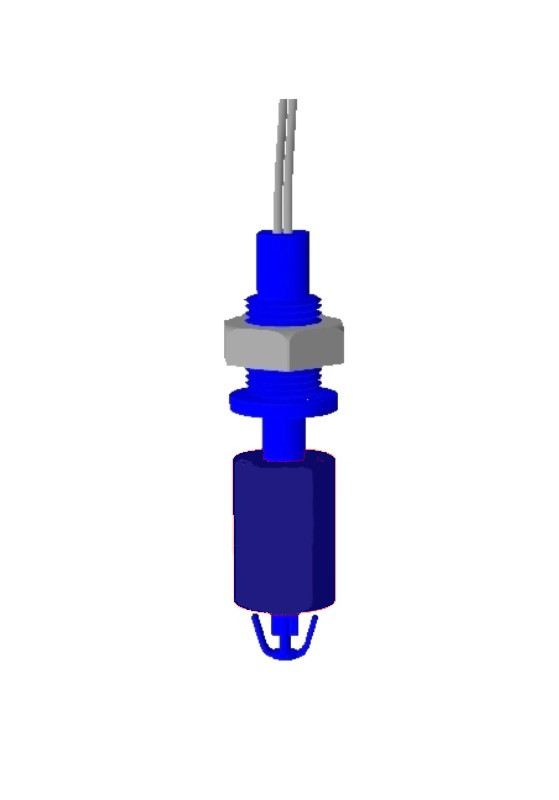

Modelli consigliati: IMN 20 PP (M8), IMN 50 NYV (M16), IMN 50 PPV (M16)Controllo del livello in cisterne di accumulo acqua, autoclavi, serbatoi di riserva incendio. Comando pompa di rilancio, protezione marcia a secco e segnalazione troppo pieno. Versione in ottone per acqua pulita o PP per acque industriali.
Liquidi tipici: acqua potabile, acqua di pozzo, acqua industriale, acqua per riserva incendio.

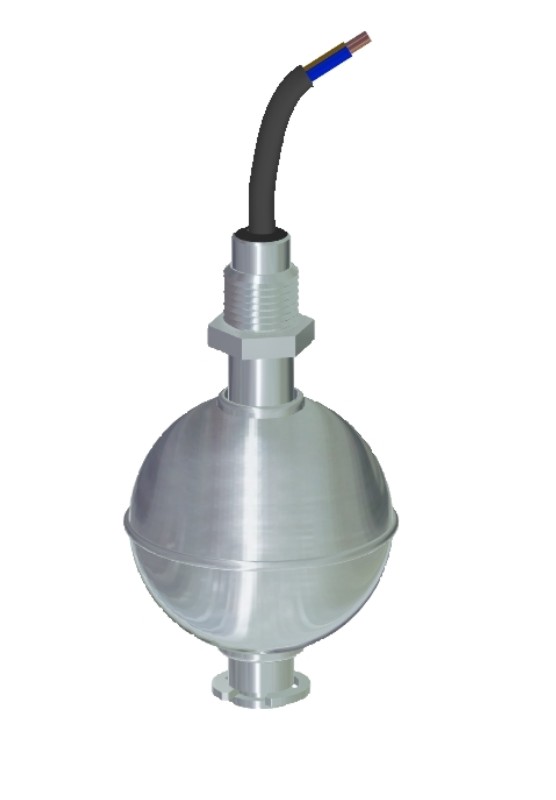

Modelli consigliati: IMN 70 LATON (ottone), IMNC 70 PVC (sospeso), IMN 70 INOX (inox)Controllo di livello in serbatoi di processo alimentare, farmaceutico e cosmetico. Corpo e galleggiante interamente in acciaio inox AISI 316 (1.4401), finitura per igiene di processo, resistente a temperature fino a +125 °C e pressioni fino a 30 kg/cm².
Liquidi tipici: latte, succhi, vino, soluzioni zuccherine, soluzioni farmaceutiche, prodotti CIP/SIP.

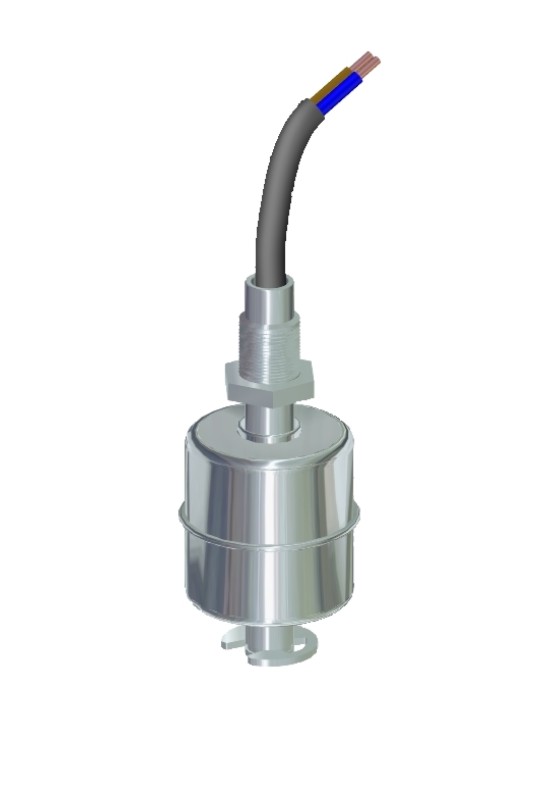

Modelli consigliati: IMN 40 INOX, IMN 70 INOX (sferico)Controllo livello in cisterne di gasolio, benzina, kerosene, oli combustibili e cisterne di rifornimento. In zone ATEX si utilizza la versione certificata Ex con barriera a sicurezza intrinseca. Materiale inox AISI 316 per compatibilità completa con idrocarburi.
Liquidi tipici: gasolio, benzina, kerosene, jet fuel, oli combustibili, solventi infiammabili.
Modelli consigliati: IMN 40 INOX, IMN 70 INOX, versione ATEX su richiestaControllo di livello in vasche di trattamento chimico, galvanica, decapaggio, soluzioni acide e basiche. Corpo e galleggiante in polipropilene (PP) per compatibilità chimica completa a temperatura ambiente, oppure inox AISI 316 per acidi specifici.
Liquidi tipici: soluzioni di decapaggio, bagni galvanici, acidi diluiti, soluzioni basiche, detergenti industriali.
Modelli consigliati: IMN 20 PP, IMN 50 PPV, IMN 40 INOXConfigurazione tipica con due o tre contatti reed sull'asta: start/stop pompa più contatto di livello minimo per evitare il funzionamento a secco. Applicazione standard in impianti di sollevamento, vasche di servizio, cisterne di rilancio e gruppi di pompaggio civili e industriali.
Liquidi tipici: acqua, condense, soluzioni di processo, oli idraulici, acque grigie.
Modelli consigliati: versioni multipunto su asta lunga in inox AISI 316 o ottoneCatalogo organizzato per famiglia di materiale e tipo di montaggio. Per ogni modello: connessione al processo, dimensioni galleggiante, contatti reed, range temperatura/pressione e protezione IP. Inviaci i dati di processo per il preventivo con codice articolo e listino aggiornato.

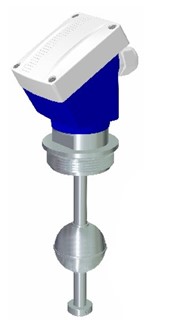

Corpo e galleggiante in acciaio inox AISI 316. La scelta per applicazioni industriali, alimentari, farmaceutiche e per alte temperature/pressioni. Compatibili con idrocarburi, gasolio e zone ATEX (versione certificata su richiesta).
Corpo in ottone o galleggiante PP con sospensione su cavo PVC. Soluzioni economiche per acqua pulita, cisterne civili, autoclavi, riserve antincendio e serbatoi di accumulo.
Corpo in polipropilene o Nylon 6.6. Soluzioni compatte per centraline idrauliche, oleodinamiche, vasche chimiche e applicazioni a bassa pressione su acidi, basi e oli. Attacchi metrici M8/M16 o filettati G.

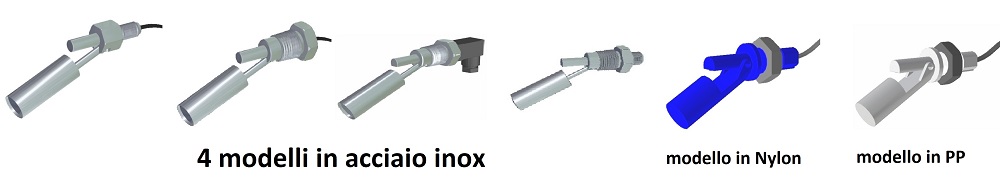

Versioni a montaggio laterale per serbatoi senza accesso superiore o per controllo a quota fissa. Il galleggiante ruota su un perno orizzontale, attivando il reed quando il liquido raggiunge il livello di set. Disponibili in inox AISI 316, ottone, PP e Nylon, con attacco filettato o flangiato.
Le versioni orizzontali sono ideali per centraline idrauliche compatte, cisterne di rifornimento, controllo livello in tubature e tutte le installazioni dove non è possibile accedere al serbatoio dall'alto. Forniamo configurazioni con:
Inviandoci queste 6 informazioni siamo in grado di rispondere con il modello esatto, codice articolo, eventuali accessori (relè di interfaccia, cavi su misura, barriere ATEX) e un preventivo concreto entro 24 ore lavorative.
Acqua, olio, gasolio, acido, base, soluzione alimentare? La densità del liquido deve essere superiore a quella del galleggiante (tipicamente 0,6-0,8 g/cm³). Per liquidi molto leggeri serve un galleggiante specifico.
Inox AISI 316 per industriale, alimentare, alta T/P e idrocarburi. Ottone per acqua pulita. PP per chimica e acidi diluiti. Nylon per centraline oleodinamiche. PVC sospeso per cisterne profonde.
Verticale dall'alto, verticale dal basso, orizzontale laterale o sospeso a cavo. Specifica la connessione disponibile (filettata G, metrica M8/M16, flangia DN, foro libero).
1 contatto reed per livello singolo (allarme), fino a 5 contatti per minimo/massimo/troppo pieno/start-stop pompa. Contatto NA, NC o commutatore SPDT.
Range temperatura del liquido (fino a +125 °C in inox AISI 316), pressione massima del serbatoio (fino a 30 kg/cm² in inox) e se il sito è classificato ATEX.
Numero di pezzi e termine di consegna. Modelli standard a magazzino in 3-7 giorni; configurazioni su misura, multipunto e ATEX in 2-4 settimane.
Inviaci i dati di processo entro la mattinata e ricevi in giornata il modello consigliato, codice articolo e preventivo. Niente moduli generici: rispondiamo con la configurazione effettiva.
Modelli standard in inox, ottone, PP e Nylon pronti alla consegna in 3-7 giorni. Per versioni speciali (multipunto su misura, ATEX, certificazioni) tempi tipici 2-4 settimane.
Oltre ai galleggianti magnetici forniamo l'intera gamma di strumentazione di livello (conduttivi, capacitivi, radar, idrostatici) più pressione, temperatura, portata e analisi: un solo interlocutore per tutta la strumentazione d'impianto.
Supporto pre-vendita per la configurazione, assistenza in fase di messa in servizio, riparazioni e ricambi gestiti direttamente da Bollate (MI). Copertura completa sul territorio italiano.
Inviaci tipo di liquido, densità, temperatura, pressione, montaggio richiesto e numero di punti livello. Ti rispondiamo entro 24 ore con il modello consigliato, codice articolo e preventivo. Per consegne urgenti telefona allo 02-3512774 — verifichiamo immediatamente la disponibilità a magazzino. Disponibile anche il catalogo completo in PDF.
Pagine prodotto, guide tecniche e applicazioni della famiglia "misura di livello" di MCA. Il galleggiante magnetico è una delle opzioni tecnologiche: scegliamo insieme la soluzione più adatta alla tua applicazione.
Un galleggiante contenente un magnete permanente scorre liberamente lungo un tubo guida sigillato. All'interno del tubo è alloggiato uno o più contatti reed (interruttori a lamina in ampolla di vetro). Quando il galleggiante, mosso dal livello del liquido, raggiunge il contatto, il magnete commuta il reed, fornendo un segnale ON/OFF che attiva un allarme, comanda una pompa, una elettrovalvola o un PLC. Nessuna alimentazione richiesta: il contatto è passivo.
Sono lo stesso strumento. I termini galleggiante magnetico, interruttore di livello magnetico a galleggiante, livellostato magnetico, sensore di livello a galleggiante magnetico e interruttore reed a galleggiante sono sinonimi. Tutti indicano un dispositivo che commuta un contatto al raggiungimento di una soglia di livello in un liquido, sfruttando il movimento di un magnete su un contatto reed. Anche il termine inglese "magnetic float switch" indica la stessa funzione.
Acciaio inox AISI 316 (1.4401) per applicazioni industriali, alimentari, farmaceutiche e per alte temperature/pressioni fino a +125 °C e 30 kg/cm². Ottone per acque pulite, cisterne civili e liquidi non aggressivi a bassa pressione. PP (polipropilene) per acidi, basi e soluzioni chimiche aggressive a bassa temperatura. Nylon 6.6 per centraline idrauliche con oli minerali e sintetici. PVC sospeso a cavo per cisterne profonde e pozzi.
Dipende dalla geometria del serbatoio e dall'accesso. Il montaggio verticale (dall'alto o dal basso) è il più diffuso e consente di gestire da 1 a 5 punti livello sulla stessa asta. Il montaggio orizzontale è la scelta quando l'accesso superiore è impedito (centraline idrauliche, cisterne con copertura, tubazioni): si installa lateralmente con flangia o nipplo e gestisce un singolo punto. Forniamo entrambe le versioni in tutti i materiali.
I modelli standard hanno un contatto reed singolo (NA, NC o commutatore SPDT). Le versioni multipunto con tubo guida lungo possono ospitare fino a 5 contatti reed indipendenti, ciascuno a quota regolabile. Un'unica sonda gestisce minimo, massimo, troppo pieno, start pompa e stop pompa, riducendo i costi di installazione e cablaggio.
Lo stato dipende dal modello. La maggior parte dei galleggianti magnetici ha un contatto NA (normalmente aperto) che si chiude quando il galleggiante raggiunge il magnete. Invertendo la posizione del galleggiante sull'asta (capovolgendolo) si inverte la polarità del magnete percepita dal reed e si ottiene un contatto NC (normalmente chiuso). Su richiesta forniamo versioni a commutatore SPDT con tre fili (comune, NA, NC).
Sì. Forniamo galleggianti magnetici in versione ATEX certificata per zone classificate a rischio di atmosfere esplosive (zone 0, 1, 2 per gas e 20, 21, 22 per polveri), tipicamente in corpo inox AISI 316 con barriera a sicurezza intrinseca Ex-ia a monte del cablaggio. Sono utilizzati in industria petrolchimica, oil&gas, verniciatura, raffinerie e su serbatoi con solventi infiammabili.
Sì. A differenza dei sensori conduttivi, i galleggianti magnetici sono indipendenti dalla conducibilità del liquido: funzionano altrettanto bene con acqua, oli idraulici, gasolio, benzina, idrocarburi, glicoli, solventi e liquidi a bassissima conducibilità (acqua demineralizzata). L'unica condizione tecnica è che la densità del liquido sia superiore alla densità minima dichiarata per il galleggiante (tipicamente 0,6-0,8 g/cm³).
Ogni modello dichiara la densità minima ammessa: i nostri galleggianti standard funzionano da 0,6 g/cm³ (ottone IMN 70 LATON) e 0,7-0,8 g/cm³ (inox IMN 40 / IMN 70 INOX), fino a liquidi più densi. Per liquidi a bassa densità come benzine leggere o solventi (≈ 0,7 g/cm³) selezioniamo il galleggiante specifico. Indicaci sempre la densità del liquido nella richiesta di preventivo per evitare malfunzionamenti.
Sì, senza problemi. L'acqua demineralizzata non è adatta ai sensori conduttivi (bassissima conducibilità), ma il galleggiante magnetico funziona perfettamente perché il principio è puramente meccanico. È una delle applicazioni tipiche in laboratori, impianti di produzione di acqua pura e sistemi a osmosi inversa. Si consigliano versioni in inox AISI 316 per evitare contaminazioni.
Dipende dal cablaggio. Il contatto reed è un contatto pulito: può essere collegato direttamente a un PLC, a un relè di interfaccia o a un quadro elettrico. Per correnti elevate (motori, pompe, riscaldatori) si interpone sempre un relè o un teleruttore, perché la portata del reed è limitata (tipicamente 1-3 A a 230 V). Per versioni ATEX serve una barriera a sicurezza intrinseca Ex-ia a monte del cavo. Forniamo i relè di interfaccia compatibili insieme al sensore.
Il prezzo dipende da materiale, lunghezza dell'asta, numero di contatti reed, connessione al processo e versione ATEX. I modelli compatti in ottone o PP sono nella fascia più economica; le versioni in inox AISI 316 con asta lunga, multipunto o ATEX sono nella fascia superiore. Inviandoci i dati di processo, riceverai un preventivo concreto in 24 ore con codice articolo e prezzo aggiornato.
Per i modelli standard a magazzino la consegna è tipicamente 3-7 giorni lavorativi. Per versioni con asta su misura, multipunto a quote personalizzate, certificazioni materiali, ATEX o esecuzioni speciali la consegna è 2-4 settimane. Inviando i dati di processo entro la mattina, rispondiamo con preventivo e tempi reali in giornata. Per consegne urgenti telefonare allo 02-3512774 — verifichiamo immediatamente disponibilità e priorità di spedizione.
Sì. Per ogni richiesta valutiamo la configurazione tecnica prima dell'offerta: tipo di liquido, densità, temperatura, pressione, geometria del serbatoio, numero di punti livello, vincoli di installazione e zona ATEX se applicabile. Assistiamo direttamente il cliente nella scelta di materiale, lunghezza asta, configurazione contatti e accessori. Copriamo l'intero territorio italiano da Bollate (Milano) con interventi tecnici diretti e supporto telefonico in giornata.
MCA Strumentazione Industriale fornisce galleggianti magnetici, interruttori di livello a galleggiante e livellostati magnetici reed per applicazioni industriali, civili, alimentari, farmaceutiche, navali e petrolchimiche su tutto il territorio italiano: Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio, Toscana, Campania, Sicilia, Sardegna e isole. Assistenza tecnica diretta e gestione preventivi da Bollate (MI).
