Engler UniEx (SS, M, ANM, T) — sicurezza intrinseca Ex ia IIC T3...T6 Ga/Gb per zone 0, 1, 2 (gas) e 20, 21, 22 (polveri). Asta fino a 3000 mm, fino a 6 reed, opzioni PT100 e 4-20 mA
Livellostati a galleggiante a sicurezza intrinseca per atmosfere esplosive
I galleggianti magnetici ATEX Engler serie UniEx sono interruttori e livellostati di livello a galleggiante con contatti reed, certificati a sicurezza intrinseca Ex ia IIC T3...T6 Ga/Gb secondo direttiva 2014/34/UE. Sono la scelta tecnica di riferimento per il controllo di livello in raffinerie, petrolchimico, oil&gas, distillerie, verniciatura, biogas, chimica e farmaceutico, ovunque sia richiesta una protezione contro le esplosioni in zone gas (0, 1, 2) o polveri (20, 21, 22).
Quattro famiglie a catalogo: UniEx.SS (galleggiante standard fino a 6 reed, asta 3000 mm, 40 bar, versione alta T fino a +180 °C), UniEx.M (mini-galleggiante compatto fino a 3 reed, asta 1500 mm, da 1/4" G), UniEx.ANM (catena reed analogica per misura continua 4-20 mA, risoluzione 2,5/5/10 mm) e UniEx.T (sensore/interruttore di temperatura PT100/PT1000 o bimetallo a sicurezza intrinseca). Tutti i modelli sono in acciaio inox AISI 316Ti (1.4571), costruiti su specifica cliente.
MCA Strumentazione Industriale è distributore Engler per l'Italia: forniamo il catalogo completo con assistenza tecnica diretta, supporto pre-vendita per la classificazione delle zone, selezione delle barriere a sicurezza intrinseca R. Stahl abbinate e gestione delle certificazioni in italiano. Inviando i dati di processo rispondiamo entro 24-48 ore con configurazione, codice articolo Engler e preventivo concreto.
Quattro famiglie, una sola certificazione ATEX. Identifica subito il modello giusto in base alla funzione richiesta.
La direttiva 2014/34/UE classifica le aree con presenza di atmosfere potenzialmente esplosive in sei zone, distinte tra gas e polveri in base alla frequenza con cui l'atmosfera è presente. I galleggianti Engler UniEx sono certificati per la copertura più ampia possibile: tutte le zone gas (0, 1, 2) e tutte le zone polveri (20, 21, 22).
Ogni elemento della marcatura ATEX dei galleggianti Engler UniEx ha un significato preciso definito dalle norme EN IEC 60079-0:2018, EN 60079-11:2012 (sicurezza intrinseca) ed EN 60079-26:2015 (EPL Ga). Ecco la marcatura completa e cosa significa ogni parte.
Norme applicate: EN IEC 60079-0:2018 (requisiti generali), EN 60079-11:2012 (sicurezza intrinseca "i"), EN 60079-26:2015 (EPL Ga, apparecchi per zona 0). Notifica di assicurazione qualità di produzione: BVS 21 ATEX ZQS/E377. Tutti i certificati DEKRA EXAM sono forniti in copia controllata con ogni fornitura.
Quattro famiglie a catalogo, tutte certificate II 1/2G Ex ia IIC T3...T6 Ga/Gb e II 1 D Ex ia IIIC Da. Costruzione su specifica cliente: lunghezza asta, numero e quota dei reed, opzioni di temperatura, connessione al processo e contenitore elettrico definiti caso per caso.

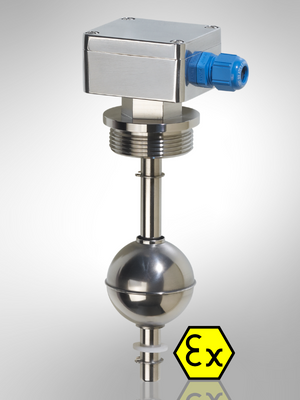

La soluzione di riferimento per applicazioni di processo: fino a 6 contatti reed indipendenti, asta fino a 3000 mm, pressione fino a 40 bar. Versione alta temperatura disponibile fino a +180 °C.

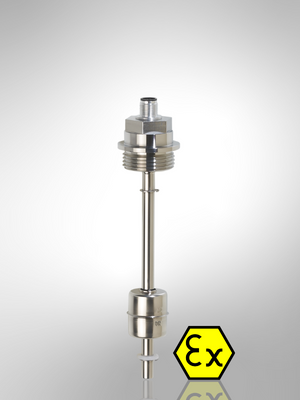

La versione compatta per centraline, attrezzature OEM e applicazioni dove l'asta lunga non è necessaria. Connessione da 1/4" G, fino a 3 contatti reed, asta fino a 1500 mm.

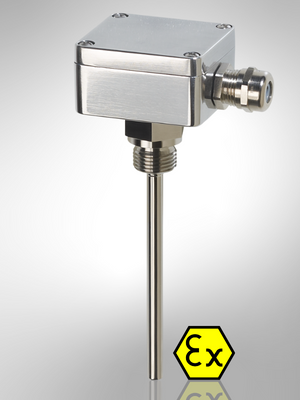

Per la sola misura/controllo di temperatura in zona ATEX, oppure come complemento ai galleggianti UniEx. PT100 o PT1000 in classe B (2/3/4 fili) o switch bimetallo a doppio contatto.
Tutti i galleggianti UniEx sono dispositivi passivi e devono essere collegati attraverso una barriera a sicurezza intrinseca certificata per limitare l'energia del circuito di campo entro i valori che impediscono l'innesco dell'atmosfera esplosiva. Engler propone le barriere R. Stahl, leader europeo della protezione Ex, con isolatori galvanici a Zener.
La barriera va dimensionata in base al tipo di segnale (contatto digitale o analogico) e al numero di canali richiesti. Forniamo la barriera abbinata insieme al sensore in un'unica fornitura, già configurata.
Tutti i settori che operano con sostanze infiammabili, vapori solventi, idrocarburi o polveri combustibili sono soggetti a classificazione ATEX. Ecco le applicazioni dove i UniEx Engler sono lo standard di riferimento.
Controllo di livello su torri di distillazione, serbatoi di stoccaggio greggio e prodotti raffinati, separatori, accumulatori, sistemi di drenaggio. Zone 0, 1 e 2 con sostanze idrocarburiche del gruppo IIA e IIB. Tipicamente UniEx.SS con asta lunga e 3-6 reed per minimo/massimo/troppo pieno/comando pompa.
Sostanze: greggio, gasolio, benzina, kerosene, GPL, intermedi petrolchimici.
Configurazione tipica: UniEx.SS 105 °C o 180 °C, asta 2-3 m, 4-6 reed, AISI 316Ti, flangia + barriera Stahl 2 canaliControllo livello su colonne di distillazione, serbatoi di accumulo etanolo, vasche di miscelazione. Atmosfera etanolo/metanolo classificata zona 1, gruppo IIB. UniEx.SS in versione PED su serbatoi in pressione e UniEx.ANM per misura continua nei tank di stoccaggio.
Sostanze: etanolo, metanolo, soluzioni alcoliche, vinacce in fermentazione.
Configurazione tipica: UniEx.SS o UniEx.ANM, AISI 316Ti, opzione PT100, barriera analogica + digitale combinateCabine di verniciatura, vasche di lavaggio, serbatoi di solventi e diluenti. Atmosfera tipicamente zona 1 o 2 con vapori di solventi (xilene, toluene, acetato) gruppo IIA o IIB. La sicurezza intrinseca è il metodo di protezione preferito perché non richiede contenitori antideflagranti pesanti.
Sostanze: solventi vernici, diluenti, sgrassanti infiammabili.
Configurazione tipica: UniEx.M o UniEx.SS, asta 0,5-2 m, 1-3 reed, contenitore inoxSerbatoi di digestato, condense delle linee biogas, accumuli di metano. Atmosfera metano gruppo IIA, classe T1, zona 1 o 2. Spesso si usa UniEx.ANM per misura continua del livello digestato e UniEx.SS come allarme di troppo pieno o marcia a secco delle pompe di rilancio.
Sostanze: biogas, digestato, condense linea metano, percolato.
Configurazione tipica: UniEx.ANM 3 m + UniEx.SS 1,5 m, AISI 316Ti, doppia barrieraReattori, serbatoi di sostanze infiammabili, dosatori solventi. Spesso atmosfera zona 1 con vapori di reazione (esano, etere, acetone) gruppo IIA o IIB. La versione UniEx.SS con sensore PT100 integrato permette di gestire livello e temperatura del reattore con un unico dispositivo certificato.
Sostanze: solventi di reazione, intermedi di sintesi, soluzioni infiammabili.
Configurazione tipica: UniEx.SS con PT100, AISI 316Ti, contenitore inox, certificati materiali a contattoSilos di farine, zucchero, polveri metalliche, polveri di legno, biomasse pellettate. Atmosfera polveri certificata Zona 20 all'interno e Zona 22 nelle aree adiacenti. UniEx.M e UniEx.SS sono certificati II 1 D Ex ia IIIC Da, gruppo polveri più severo.
Sostanze: farine, zucchero, polveri Al/Mg, polveri di legno, biomasse, ceneri.
Configurazione tipica: UniEx.M con flangia o UniEx.SS con asta lunga, contenitore inox IP66, barriera digitalePer configurare il galleggiante magnetico ATEX adatto al tuo impianto ci servono sei informazioni chiave. Rispondiamo entro 24-48 ore con configurazione, codice articolo Engler e preventivo.
Zona di installazione (0, 1, 2 per gas; 20, 21, 22 per polveri) dal documento di protezione esplosioni (DPCE) del sito. Tutti i UniEx coprono zona 0 e 20.
Sostanza/miscela presente, gruppo gas (IIA/IIB/IIC) e classe di temperatura richiesta (T3-T6). I UniEx sono certificati IIC T3...T6, quindi quasi sempre adatti.
Switch a soglie (1-6 reed: SS o M), misura continua 4-20 mA (ANM) o solo temperatura (T). Eventuali combinazioni livello + temperatura.
Lunghezza asta necessaria, pressione max del serbatoio, temperatura max del liquido (105 °C standard o 180 °C versione alta T per UniEx.SS).
Tipo di filettatura (G 1/4, 1/2, 1) o flangia (DN), tipo di contenitore (alluminio, inox), connettore o cavo precablato, ingresso pressacavo.
Quote esatte (in mm) di ciascun reed lungo l'asta. Se la misura è continua, range della misura. Per UniEx.T quota della sonda PT100/bimetallo.
MCA è il punto di contatto in Italia per Engler Steuer- und Messtechnik. Listino, configurazione e ordini gestiti direttamente in italiano, senza passaggi internazionali.
Valutiamo classificazione zona, sostanza, gruppo gas e classe T del sito prima di proporre il modello. Includiamo nel preventivo barriere Stahl e accessori dimensionati correttamente.
Forniamo con ogni dispositivo il certificato BVS 15 ATEX E 086 X, le istruzioni di installazione in conformità alla 2014/34/UE e la dichiarazione di conformità EU firmata dal produttore.
Oltre ai galleggianti UniEx ATEX, forniamo l'intera gamma di sensori di livello per applicazioni non-ATEX e altre tecnologie: galleggianti standard, conduttivi, capacitivi e radar GWR.
Inviaci classificazione della zona, sostanza, gruppo gas, classe T, dati di processo (temperatura, pressione, dimensioni) e funzione richiesta. Ti rispondiamo entro 24-48 ore con la configurazione Engler UniEx, codice articolo, barriere Stahl abbinate e preventivo concreto. Per consulenze tecniche sulla classificazione ATEX del sito chiama il 02-3512774.
Pagine prodotto e guide tecniche della famiglia "controllo di livello" di MCA. Per applicazioni non-ATEX o tecnologie diverse, esplora il resto del cluster.
II = gruppo apparecchi per ambienti diversi dalle miniere. 1/2G = la parte immersa nel liquido è categoria 1 (zona 0), la parte sopra il processo è categoria 2 (zona 1). Ex ia = tipo di protezione sicurezza intrinseca di livello superiore. IIC = gruppo gas più severo (include idrogeno e acetilene). T3...T6 = classe di temperatura selezionabile, da +200 °C a +85 °C massimi sulla superficie. Ga/Gb = EPL — protezione molto alta sulla parte in zona 0, alta sulla parte in zona 1. In breve, è la marcatura più ampia: copre praticamente tutte le applicazioni gas in zone 0, 1, 2.
Tutti i modelli UniEx (SS, M, ANM, T) sono certificati per zone 0, 1, 2 atmosfere gas/vapori/nebbie e zone 20, 21, 22 atmosfere polveri combustibili. La marcatura completa è II 1/2G Ex ia IIC T3...T6 Ga/Gb per i gas e II 1 D Ex ia IIIC T* °C Da per le polveri. È la copertura più completa disponibile sul mercato europeo per sensori di livello a galleggiante.
Sì, sempre. I galleggianti UniEx sono dispositivi passivi (non hanno alimentazione propria) ma devono essere collegati tramite una barriera a sicurezza intrinseca certificata Ex ia. La barriera limita energia e corrente sul circuito di campo per garantire l'assenza di scintille capaci di innescare l'atmosfera esplosiva. Forniamo le barriere R. Stahl compatibili: versione digitale 2 canali per UniEx.SS, M e T, versione analogica 4-20 mA per UniEx.ANM e per uscita PT100/PT1000.
UniEx.SS è il galleggiante magnetico ATEX standard, tubo ø12 mm, fino a 6 reed, asta fino a 3000 mm, pressione fino a 40 bar, versione alta temperatura fino a +180 °C. UniEx.M è la versione mini, tubo ø8 mm, fino a 3 reed, asta fino a 1500 mm, pressione 6 bar — per centraline e attrezzature compatte. UniEx.ANM è una catena reed analogica per misura continua di livello con uscita 4-20 mA, risoluzione 2,5/5/10 mm. UniEx.T è il sensore/interruttore di temperatura ATEX, PT100/PT1000 o bimetallo, asta fino a 3000 mm.
Sì. La marcatura II 1/2G significa categoria 1 (EPL Ga) per la parte di sensore immersa nel processo, quindi adatta a zona 0 (presenza continua o frequente di atmosfera esplosiva). La parte sopra la connessione al processo è categoria 2 (EPL Gb) per zona 1. È la configurazione tipica del montaggio dall'alto su serbatoio: l'asta entra in zona 0 dentro il serbatoio, la connessione è in zona 1 sopra. Per le polveri la marcatura II 1 D copre direttamente zona 20.
La classe T limita la temperatura massima superficiale del dispositivo per evitare l'innesco dell'atmosfera esplosiva. T6 = max 85 °C (il più severo), T5 = 100 °C, T4 = 135 °C, T3 = 200 °C. La scelta dipende dalla temperatura di autoaccensione della sostanza presente nell'atmosfera: per idrogeno (T1) qualsiasi classe va bene, per CS₂ (T6) serve T6. I galleggianti UniEx sono certificati per l'intero range T3...T6, quindi utilizzabili in pratica in tutti i casi industriali.
Sì. I gruppi gas ATEX sono IIA (propano, esano), IIB (etilene, ammoniaca) e IIC (idrogeno, acetilene). IIC è il gruppo più severo: una certificazione IIC vale anche per IIA e IIB. I galleggianti Engler UniEx sono certificati IIC, quindi installabili in qualsiasi atmosfera gas senza dover verificare la compatibilità con sostanze specifiche.
Sì. Tutti i modelli UniEx sono certificati anche per atmosfere polveri con marcatura II 1 D Ex ia IIIC T* °C Da — zona 20 (presenza continua di polveri combustibili), zona 21 (presenza occasionale) e zona 22 (presenza rara o di breve durata). Il gruppo IIIC è il più severo e copre polveri conduttive (metalliche). Tipiche applicazioni: silos di farine, polveri metalliche, zucchero, biomasse, ATEX dust nell'alimentare e nelle raffinerie.
UniEx.SS: fino a 6 contatti reed indipendenti, tipi NA (normalmente aperto), NC (normalmente chiuso) o SPDT (commutatore). UniEx.M: fino a 3 contatti reed (massimo 2 se si combinano con sonda di temperatura o switch bimetallo). UniEx.ANM è una catena reed continua (non punti discreti). Per le versioni con bimetallo o PT100/PT1000 il numero massimo di reed scende per fare spazio al sensore di temperatura.
Sì. Tutti i modelli UniEx (SS, M, ANM) sono configurabili con sensore PT100 o PT1000 (DIN EN 60751 classe B, 2/3/4 fili) oppure con interruttore di temperatura a bimetallo (max 2 contatti, accuratezza ± 5 °C). È la soluzione più compatta per gestire simultaneamente livello minimo, livello massimo, allarme e temperatura di processo con un solo dispositivo a sicurezza intrinseca.

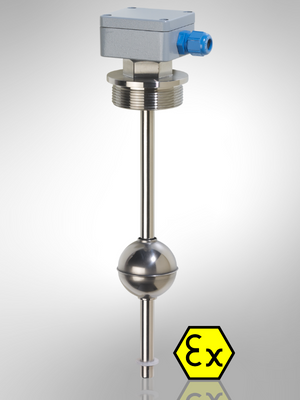

Con UniEx.ANM si ottiene un'uscita 4-20 mA tramite barriera/trasmettitore Ex i. La risoluzione è selezionabile: 2,5 mm (massima precisione, tubo ø12), 5 mm (intermedia) o 10 mm (standard). Il segnale può essere usato per indicatore livello, controllo dosaggio o input a PLC. Per integrare anche la temperatura nel medesimo dispositivo si aggiunge il PT100/PT1000 con barriera dedicata Stahl.
UniEx.SS e UniEx.T fino a 40 bar (acciaio inox AISI 316Ti, tubo ø12 mm). UniEx.M e UniEx.ANM fino a 6 bar. La versione alta temperatura UniEx.SS arriva a +180 °C ed è la scelta per serbatoi in pressione con liquidi caldi (oli diatermici, oli combustibili, soluzioni di processo a temperatura elevata).
Tutti i galleggianti magnetici della serie UniEx sono dispositivi passivi: non hanno alimentazione propria e non generano segnali attivi. Sono semplici contatti meccanici (reed) o sensori resistivi (PT100/PT1000) che vengono alimentati e letti attraverso la barriera a sicurezza intrinseca a quadro. Questo li rende intrinsecamente più affidabili e duraturi rispetto a sensori attivi a stato solido in zone ATEX.
Sì. MCA Strumentazione Industriale è distributore Engler Steuer- und Messtechnik GmbH per il mercato italiano. Forniamo l'intero catalogo Engler in versione standard e ATEX con assistenza tecnica diretta, supporto pre-vendita per la configurazione, gestione delle certificazioni e ricambi. Per consulenze sulla certificazione ATEX del sito, classificazione zone e selezione barriere telefona allo 02-3512774.
Il prezzo dipende dal modello (SS, M, ANM, T), dalla lunghezza dell'asta, dal numero di contatti reed, dalla presenza di sensore di temperatura PT100/PT1000 o bimetallo, dal tipo di connessione al processo (filettata o flangiata) e dal contenitore elettrico (alluminio, inox, connettore, cavo). Il costo del sistema completo include sempre anche la barriera Stahl a sicurezza intrinseca. Inviando i dati di processo riceverai un preventivo concreto Engler in 24-48 ore con codice articolo, listino e tempistica.
I galleggianti UniEx sono costruiti su specifica cliente (lunghezza asta, numero e quota dei reed, materiali, contenitore, opzioni di temperatura). Tempo tipico di consegna 3-5 settimane dall'ordine confermato, comprensivo della barriera Stahl abbinata. Per urgenze contattaci: in alcuni casi è possibile accelerare la produzione o utilizzare configurazioni a magazzino del distributore Engler.
MCA Strumentazione Industriale è distributore Engler Steuer- und Messtechnik per l'Italia. Forniamo galleggianti magnetici ATEX a sicurezza intrinseca per applicazioni in zone classificate gas (0, 1, 2) e polveri (20, 21, 22) su tutto il territorio italiano: Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio, Toscana, Campania, Sicilia, Sardegna. Assistenza tecnica diretta e gestione preventivi da Bollate (MI).
