Misura di livello per caldaie e generatori di vapore
Il controllo del livello dell'acqua è una delle funzioni più critiche di una caldaia a vapore: un livello troppo basso espone le superfici di scambio al rischio di surriscaldamento, un livello troppo alto provoca trascinamento d'acqua nel vapore. Per questo una caldaia non usa un solo sensore, ma più sistemi indipendenti e ridondanti con funzioni diverse.
Si distinguono tre funzioni: la regolazione del livello di lavoro (comando della pompa di alimento), la sicurezza con livellostati indipendenti di minimo e massimo livello che comandano il blocco del bruciatore, e l'indicazione diretta visiva del livello.
MCA fornisce tutte le tecnologie di livello impiegate sui generatori di vapore — conduttiva, capacitiva, galleggiante magnetico, indicatore a trasparenza, pressione differenziale e radar — e affianca il cliente nella scelta della configurazione in funzione di pressione, temperatura, categoria di rischio e regime di conduzione. Inviando i dati di processo, riceverai le tecnologie consigliate e un preventivo concreto in 24 ore.
Prima di scegliere la tecnologia è essenziale capire quale funzione deve assolvere lo strumento. Le tre funzioni sono indipendenti tra loro e, nelle caldaie soggette a normativa, devono restare separate.
Mantiene il livello di lavoro comandando la pompa di alimento, in modo continuo (modulante) o ON/OFF. Tecnologie tipiche: trasmettitore a pressione differenziale, sonda capacitiva, sonda conduttiva multi-elettrodo.
Livellostati indipendenti che, al raggiungimento del minimo o del massimo livello, comandano il blocco del bruciatore. Sono dispositivi separati dalla regolazione, spesso con autocontrollo e in più esemplari ridondanti.
Visualizzazione diretta e indipendente del livello tramite indicatore a trasparenza (o a riflessione) e/o galleggiante magnetico con colonna. Riferimento di lettura immediato per l'operatore.
Controllo livello in degasatore e vasca di alimento, gestione spurgo di superficie (TDS) e di fondo. Anche qui si usano sonde conduttive, capacitive o trasmettitori dedicati.
Scegli la funzione che devi coprire e vai alla tecnologia di riferimento. In una caldaia completa convivono più di queste soluzioni contemporaneamente.
Nessuna singola tecnologia copre da sola tutte le esigenze di un generatore di vapore. La sicurezza si basa proprio sulla ridondanza e indipendenza tra sistemi diversi.
Schema di orientamento: associa funzione e tecnologia più frequentemente impiegata. La configurazione definitiva va sempre verificata con il costruttore della caldaia e la normativa applicabile.
| Funzione in caldaia | Tecnologia di riferimento | Alternative possibili |
|---|---|---|
| Livellostato di sicurezza minimo / massimo livello (blocco bruciatore) | Conduttiva a elettrodi | Galleggiante magnetico, capacitiva |
| Regolazione modulante della pompa di alimento | Pressione differenziale | Capacitiva, radar onda guidata |
| Regolazione ON/OFF su soglie | Conduttiva multi-elettrodo | Galleggiante magnetico |
| Indicazione diretta visiva del livello | Indicatore a trasparenza | Galleggiante magnetico con colonna |
| Misura continua stabile, non influenzata da densità/schiuma | Radar onda guidata | Pressione differenziale (con compensazione) |
| Livello in degasatore / vasca di alimento (acqua demi) | Capacitiva | Pressione differenziale, radar |
| Gestione spurgo di superficie / TDS | Conduttiva | Sonde dedicate di conducibilità |
Per ogni tecnologia trovi la funzione tipica in caldaia, i punti di forza e il link alla pagina prodotto dedicata con la gamma completa MCA.
La tecnologia di riferimento per i livellostati di sicurezza con blocco bruciatore e per il controllo ON/OFF su più soglie.
Una o più sonde a elettrodi rilevano il minimo e il massimo livello chiudendo un circuito a bassa corrente alternata. Con una sola sonda multi-elettrodo si gestiscono più soglie indipendenti; nelle applicazioni di sicurezza si usano sonde dedicate, separate dalla regolazione, spesso ridondanti e con autocontrollo.
Lettura visiva immediata e indipendente del livello dell'acqua, riferimento di sicurezza non legato all'elettronica.
L'indicazione visiva del livello sul corpo cilindrico è un riferimento di sicurezza indipendente dai sistemi elettronici. La tecnologia corretta dipende essenzialmente da pressione e temperatura di esercizio: a riflessione e trasparenza con protezione mica entro i limiti del vetro DIN 7081, magnetico nelle condizioni più gravose o con cicli termici frequenti.
Approfondimento dedicato: la scelta dettagliata dell'indicatore visivo in funzione di pressione e temperatura (soglia 22 bar saturo, vetro DIN 7081, protezione mica, quando passare al magnetico) è trattata nella nostra guida tecnica agli indicatori di livello per caldaie a vapore e olio diatermico →
Indicatore a riflessione → · Indicatore a trasparenza → · Indicatore magnetico →Contatti di soglia per allarmi e comandi su colonna esterna, anche abbinati all'indicazione visiva.

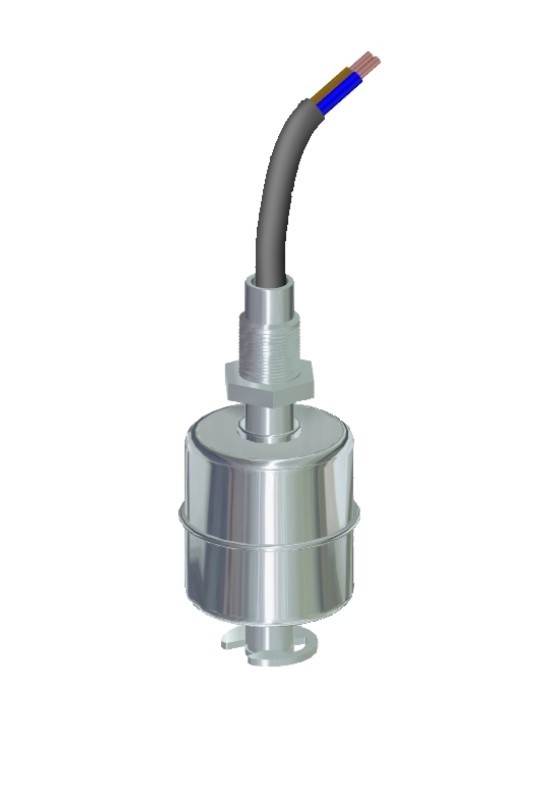

Un galleggiante con magnete segue il pelo libero e trasferisce la posizione a un indicatore esterno e/o a contatti di soglia. Soluzione robusta per allarmi di livello e comando pompe su colonna esterna, anche nei sistemi ausiliari del circuito vapore (degasatore, vasca di alimento, serbatoio gasolio dei gruppi elettrogeni).
Misura continua del livello per il controllo modulante della pompa di alimento.
Misura la differenza di pressione tra fase liquida e fase vapore per ricavare il livello in continuo. È la soluzione classica per la regolazione modulante dell'acqua di alimento. Richiede compensazione della densità di acqua e vapore (variabile con pressione e temperatura), tipicamente con vaso di condensazione.
Misura continua precisa e poco sensibile a densità, schiuma e variazioni di conducibilità.
Tecnologia più moderna per la misura continua del livello: la lettura non è influenzata dalle variazioni di densità del vapore né dalla conducibilità dell'acqua. Sempre più adottata, anche in colonna di livello dedicata, come alternativa o complemento alla pressione differenziale.
Per acqua demineralizzata, degasatore, vasca di alimento e dove la conducibilità è bassa o variabile.
Misurano la variazione di capacità al variare del livello attorno alla sonda. Utili dove l'acqua è poco conduttiva (demineralizzata) e nei sistemi ausiliari del circuito vapore — degasatore, serbatoio di alimento, condense — sia per soglie sia per misura continua.
Una caldaia a vapore impiega più sistemi indipendenti contemporaneamente. Di seguito una configurazione di riferimento; il dettaglio dipende da categoria di rischio, producibilità e regime di conduzione.
Uno strumento per la misura del livello di lavoro che comanda la pompa di alimento, in modalità modulante (pressione differenziale o radar) oppure ON/OFF (sonda conduttiva multi-elettrodo).
Obiettivo: mantenere stabile il livello nel corpo cilindrico durante la modulazione di carico.
Tecnologie: pressione differenziale, radar onda guidata, conduttiva multi-elettrodoUno o più livellostati indipendenti che, al raggiungimento del minimo livello, comandano il blocco del bruciatore. Sono separati dalla regolazione e, secondo categoria, ridondanti e con autocontrollo.
Obiettivo: impedire il funzionamento con livello insufficiente.
Tecnologie: sonde conduttive di sicurezza, galleggiante magneticoLivellostato di massimo livello che segnala / blocca prima del trascinamento d'acqua nel vapore, a protezione della linea vapore e delle utenze a valle.
Obiettivo: evitare colpi d'acqua e trascinamenti nel circuito vapore.
Tecnologie: sonda conduttiva, galleggiante magneticoIndicazione visiva indipendente del livello tramite indicatore a trasparenza e/o galleggiante magnetico con colonna, come riferimento di lettura immediato per l'operatore.
Obiettivo: riferimento di livello indipendente dall'elettronica.
Tecnologie: indicatore a trasparenza, galleggiante magneticoIl quadro normativo dei generatori di vapore è articolato. Di seguito i riferimenti principali a fini di orientamento; la verifica puntuale spetta al costruttore della caldaia e all'ente di verifica.
Serie UNI EN 12952 per le caldaie a tubi d'acqua e serie UNI EN 12953 per le caldaie a tubi da fumo, armonizzate con la direttiva PED 2014/68/UE.
La direttiva attrezzature a pressione 2014/68/UE definisce i requisiti essenziali di sicurezza; gli accessori di sicurezza di livello concorrono alla protezione del generatore.
La conduzione può essere presidiata o senza assistenza continua entro limiti definiti. Il regime di conduzione incide su numero e tipo di livellostati di sicurezza richiesti.
I generatori sono soggetti a verifiche periodiche con accertamento dell'efficienza dei dispositivi di controllo e sicurezza, secondo le prescrizioni vigenti.
Inviandoci queste informazioni siamo in grado di indicare le tecnologie più adatte per ciascuna funzione, i modelli di riferimento e un preventivo concreto entro 24 ore lavorative.
Caldaia a tubi da fumo o a tubi d'acqua, produzione di vapore saturo o surriscaldato, producibilità in t/h.
Pressione di bollo / esercizio e temperatura del vapore: determinano l'esecuzione di sonde, colonne e indicatori.
Regolazione, sicurezza min/max, indicazione diretta, funzioni ausiliarie (degasatore, TDS): quali ti servono.
Conduzione presidiata o senza assistenza continua: incide su ridondanze e categoria dei livellostati di sicurezza.
Caratteristiche dell'acqua (conducibilità, trattamento): orienta tra conduttiva, capacitiva e misura DP/radar.
Numero di pezzi per funzione e termine di consegna richiesto, per pianificare disponibilità e spedizione.
Conduttiva, capacitiva, galleggiante magnetico, indicatore a trasparenza, pressione differenziale e radar: un solo interlocutore per l'intera misura di livello dell'impianto.
Inviaci i dati di processo e ricevi in giornata le tecnologie consigliate per ciascuna funzione, i modelli di riferimento e il preventivo.
Oltre al livello forniamo strumentazione di pressione, temperatura, portata e analisi: utile per l'intera dotazione di una centrale termica.
Supporto pre-vendita per la configurazione e assistenza in fase di messa in servizio, gestiti direttamente da Bollate (MI), su tutto il territorio italiano.
Inviaci tipo di generatore, pressione e temperatura di esercizio, funzioni richieste (regolazione, sicurezza, indicazione) e regime di conduzione. Ti rispondiamo entro 24 ore con le tecnologie consigliate per ciascuna funzione, i modelli di riferimento e il preventivo. Per consegne urgenti telefona allo 02-3512774.
Le pagine prodotto delle tecnologie impiegate su generatori di vapore. Per ogni funzione c'è la soluzione tecnica più adatta: spesso più tecnologie convivono sullo stesso impianto.
Non uno solo: convivono più sistemi indipendenti. Tipicamente una catena di regolazione del livello (pressione differenziale, capacitiva o conduttiva), uno o più livellostati di sicurezza per il minimo e il massimo livello con blocco bruciatore, e un'indicazione diretta visiva tramite indicatore a trasparenza. Il numero esatto e la categoria dei dispositivi dipendono dalla categoria di rischio e dal regime di conduzione.
Il sensore di regolazione gestisce in continuo o ON/OFF la pompa di alimento per mantenere il livello di lavoro. Il livellostato di sicurezza è un dispositivo indipendente che, al minimo o massimo livello, comanda il blocco del bruciatore. I due sistemi devono restare separati e indipendenti: un guasto della regolazione non deve compromettere la sicurezza.
L'indicazione diretta del livello è un riferimento indipendente dai sistemi elettronici e ha un valore di sicurezza specifico. La sua presenza e le modalità d'uso dipendono dalla categoria della caldaia e dal regime di conduzione, e vanno verificate sul manuale del costruttore e sulla normativa applicabile (serie EN 12952/12953, direttiva PED, prescrizioni INAIL).
Per la misura continua modulante si usano tipicamente trasmettitori a pressione differenziale (con compensazione di densità) o, in impianti più recenti, radar a onda guidata. Per il controllo ON/OFF su soglie si usano sonde conduttive multi-elettrodo. La scelta dipende da pressione, temperatura, configurazione del corpo cilindrico e logica di alimentazione.
Perché la sicurezza si basa su ridondanza e indipendenza: regolazione, sicurezza e indicazione devono poter operare in modo separato, così che il guasto di un sistema non comprometta gli altri. Inoltre ogni funzione ha la tecnologia che la assolve meglio (es. DP per la regolazione modulante, conduttiva per i blocchi di sicurezza, indicatore a trasparenza per la lettura diretta).
Sì. Le sonde conduttive richiedono acqua sufficientemente conduttiva; su acqua demineralizzata o a conducibilità molto bassa (es. in degasatore o vasca di alimento) si preferiscono sonde capacitive o misura a pressione differenziale / radar. Comunicandoci le caratteristiche dell'acqua trattata possiamo indicare la tecnologia più adatta a ciascun punto.
Sì. Valutiamo tipo di generatore, pressione e temperatura, funzioni richieste e regime di conduzione, e indichiamo le tecnologie più adatte tra conduttiva, capacitiva, galleggiante magnetico, indicatore a trasparenza, pressione differenziale e radar, con i modelli di riferimento. L'assistenza tecnica è diretta, da Bollate (MI), su tutto il territorio italiano. La definizione della configurazione di sicurezza resta di competenza del costruttore della caldaia e dell'ente di verifica.
