Nelle applicazioni industriali è raro che il controllo del livello sia un'esigenza isolata. Nella stragrande maggioranza dei casi va affiancato al controllo della temperatura del fluido di processo: l'olio idraulico di una centralina non deve solo essere "presente", deve anche restare entro la finestra termica corretta; il lubrificante del riduttore di una turbina eolica deve essere monitorato sia per livello (perdite, consumo) sia per temperatura (degradazione termica); il bagno galvanico va presidiato sia in termini di livello operativo sia in termini di temperatura di reazione.
La soluzione tradizionale è installare due strumenti separati: un livellostato + una sonda di temperatura. Funziona, ma comporta due forature sul serbatoio, due cablaggi al quadro, due dispositivi da qualificare e gestire nella documentazione, e raddoppia i punti di possibile guasto. La soluzione integrata — un singolo strumento che combina galleggiante magnetico e sensore o interruttore di temperatura sulla stessa asta — è la risposta tecnica più elegante: una sola installazione, una sola pratica di qualifica, una sola manutenzione.
Questa pagina è una guida applicativa: parte dai contesti reali dove queste soluzioni si installano, mostra perché in quei contesti l'integrazione è vantaggiosa, e descrive le combinazioni tecniche disponibili nel catalogo Engler distribuito da MCA — dalla versione standard alla magnetostrittiva, dalla bimetallo alla PT100, fino alla versione ATEX a sicurezza intrinseca.
Il vantaggio dell'integrazione non è tanto sul costo del singolo apparecchio, quanto sul costo del sistema completo e sulla semplicità operativa nella vita utile dell'impianto. Quattro ragioni concrete:
Un solo bocchello al posto di due. Meno costo meccanico, meno tenute da gestire, meno punti di trafilamento. Su serbatoi in pressione o con liquidi pregiati il risparmio è significativo.
Un solo passacavo dal sensore al quadro, una sola posa di cavo, una sola morsettiera. In ATEX si dimezzano i passacavi Ex e le barriere a sicurezza intrinseca.
Un solo strumento da qualificare nella documentazione qualità, un solo certificato di materiale, una sola FAT. Per progetti OEM e farmaceutici questo è denaro vero.
Le quote dei reed di livello e la posizione del sensore di temperatura sono allineate di fabbrica. Niente errori di montaggio, niente offset tra due strumenti calibrati separatamente.
Non sono casi astratti: sono i contesti applicativi più frequenti dove i clienti MCA installano la gamma Engler combinata. Per ciascuno: cosa controllare, perché serve l'integrazione, quale famiglia di prodotto è tipicamente la risposta.
L'olio idraulico di una centralina è il fluido critico per eccellenza. Il livello minimo va presidiato per evitare la marcia a secco della pompa; la temperatura massima va sorvegliata perché oltre i 70-80 °C l'olio si degrada, le guarnizioni si rovinano, la viscosità cambia compromettendo le tolleranze idrauliche. Tradizionalmente si usano due dispositivi distinti (indicatore di livello visivo con reed + termometro con bimetallo), che richiedono due forature laterali sul serbatoio.
Sugli estrusori a vite e sulle presse a iniezione, il sistema idraulico di servizio (gruppo di chiusura, gruppo di iniezione, sistema di estrazione) lavora con olii a temperature di esercizio elevate per via dell'energia meccanica continuamente immessa nel circuito. Le pause termiche sono rare: il controllo costante della temperatura dell'olio non è opzionale, è una condizione operativa. Inoltre il sistema di raffreddamento (scambiatore acqua-olio) è regolato in base alla temperatura misurata.
Il riduttore di una turbina eolica è uno dei componenti più costosi e meno accessibili dell'impianto: un guasto significa fermo macchina di giorni o settimane e costi di riparazione enormi. Il monitoraggio del livello dell'olio del gearbox (perdite, consumo, contaminazione da acqua) e della temperatura del lubrificante (degradazione termica, malfunzionamento del sistema di raffreddamento) è una doppia funzione di sicurezza non negoziabile. L'installazione è in ambiente vibrante, in cima alla navicella, dove l'affidabilità del sensore è cruciale.
Sulle navi e sulle piattaforme offshore il problema è triplo: l'ambiente è gravoso (salinità, vibrazioni, escursioni termiche, ambiente classificato), gli spazi sono limitati (ogni bocchello in più sul tank è una complicazione meccanica e ispettiva), e la manutenzione è costosa perché spesso richiede personale specializzato a bordo o offshore. Tank di lubrificante motore, di olio idraulico del timone, di carburante riscaldato, di refrigerante: tutte applicazioni in cui livello e temperatura vanno presidiati insieme.
Le frese TBM (Tunnel Boring Machines), gli escavatori pesanti, le macchine per la lavorazione di terre e rocce hanno enormi sistemi oleodinamici di servizio (movimentazione utensili, sistemi di propulsione, circuiti di raffreddamento) che lavorano in condizioni estreme: vibrazioni continue, polvere, urti meccanici, gradienti termici giornalieri elevati. Il monitoraggio combinato di livello e temperatura dell'olio è essenziale per evitare fermi macchina costosi in cantieri dove ogni ora vale migliaia di euro.
Negli impianti di trattamento acque (depurazione, dissalazione, trattamenti chimico-fisici, deionizzazione) si gestiscono vasche con processi termici (riscaldamento di soluzioni di rigenerazione, raffreddamento di scambiatori, miscelazione di soluzioni a temperatura controllata). Il livello delle vasche è di norma controllato in modo continuo per la regolazione dei dosatori e delle pompe; la temperatura è regolata per garantire l'efficacia del trattamento chimico-biologico. Le due funzioni viaggiano insieme.
Nei bagni galvanici e nei processi chimici di dosaggio la temperatura del bagno è un parametro di processo fondamentale: incide direttamente sulla velocità di reazione, sulla qualità del rivestimento, sull'efficienza del trattamento. Allo stesso tempo il livello della vasca va presidiato perché il bagno consuma soluzione (per evaporazione, drag-out, trasferimenti) e i sistemi di reintegro automatici lavorano su soglie di livello. La doppia funzione è imprescindibile.
Nelle linee di produzione alimentari e farmaceutiche (e nelle apparecchiature medicali con bagni a temperatura controllata) il binomio livello+temperatura è onnipresente: pastorizzazione del latte, sterilizzazione di soluzioni iniettabili, mantenimento di soluzioni farmaceutiche in temperatura, autoclavi di apparecchiature medicali. La gestione documentale (GMP, qualifica, FAT/IQ/OQ) di due strumenti separati è significativamente più onerosa di quella di un singolo dispositivo qualificato come unità.
Il galleggiante è il componente "livello" della soluzione integrata e si sceglie con i criteri standard (densità, materiale, montaggio, numero di reed — vedi la guida tecnica alla scelta). La combinazione con la temperatura dipende invece dalla logica di controllo richiesta nell'applicazione. Quattro famiglie di scelta:
| Cosa ti serve fare con la temperatura | Combinazione consigliata | Tipico in |
|---|---|---|
| Misurare in continuo e mandare il valore a PLC/SCADA per logiche di controllo o registrazione storica | Galleggiante + sensore PT100/PT1000 | Estrusori plastica, eolico, water treatment, farmaceutico, BMS edifici |
| Allarme a soglia per protezione sovratemperatura, indipendente dal PLC e fail-safe | Galleggiante + termostato bimetallo | Centraline oleodinamiche, riduttori macchine, sicurezza cablata |
| Controllo a setpoint regolabile: vuoi modificare la soglia di temperatura dal campo senza intervenire sul PLC | Galleggiante + controller elettronico | Galvanica, dosaggio chimico, processi a ciclo variabile |
| Protezione di sicurezza ridondante: interlock hardwired indipendente dalla logica di controllo | Galleggiante + temperature protection switch (bimetallo NC fail-safe) | Eolico, riscaldatori elettrici, applicazioni regolamentate |
| Misura continua di livello + temperatura, entrambe analogiche, in un solo dispositivo | Catena reed analogica + PT100 (uscita doppia 4-20 mA) | Trattamento acque, dosaggio, applicazioni con SCADA |
| Misura ad alta precisione (precisione del livello < 1 mm) con temperatura integrata | Magnetostrittivo + uscita temperatura 4-20 mA | Medicale, test bench, applicazioni regolamentate |
| Tutto quello che hai bisogno in zona ATEX classificata | Versione UniEx.T a sicurezza intrinseca (PT100 o bimetallo) | Oil&gas, distillerie, biogas, verniciatura, raffinerie |
Sette famiglie di prodotto reali, tutte costruite su specifica cliente nel catalogo Engler distribuito da MCA. La combinazione esatta (materiali, lunghezza asta, numero reed, tipo di sensore termico, attacco al processo) viene definita caso per caso in base all'applicazione.
Galleggiante magnetico con sonda di temperatura resistiva PT100 o PT1000 (DIN EN 60751 classe B) integrata sull'asta. Uscita resistiva diretta al quadro o convertita 4-20 mA da trasmettitore. Disponibile in inox (per processi gravosi e food/pharma) o plastica (per applicazioni chimiche). È la combinazione più usata in applicazioni di controllo termico continuo.
Quando sceglierla: serve la misura del valore di temperatura per logica di controllo, registrazione, allarmi proporzionali a SCADA.
Galleggiante magnetico con termostato bimetallo integrato — interruttore meccanico passivo che commuta un contatto quando si raggiunge la soglia tarata in fabbrica. Contatto NA o NC. Soluzione semplice, robusta, indipendente da alimentazione elettronica.
Quando sceglierla: serve un allarme di temperatura affidabile a una soglia fissa, senza necessità di lettura continua o di setpoint regolabile.
Galleggiante magnetico con controller elettronico di temperatura integrato — display in campo, setpoint regolabile dall'operatore, contatto di uscita commutabile. Disponibile in due varianti Engler: temperature controller regolabile completo, oppure electronic temperature switch più semplice.
Quando sceglierla: il setpoint termico deve poter essere modificato dall'operatore in campo, senza intervento sul software del quadro.
Versione del termostato bimetallo dedicata alla protezione di sicurezza contro la sovratemperatura. Logica fail-safe (NC): in caso di rottura cavo o guasto il contatto si apre e fa scattare l'allarme. Cablata in serie su un interlock indipendente dal PLC.
Quando sceglierla: applicazioni dove la sovratemperatura ha conseguenze gravi e serve una protezione hardwired indipendente dalla logica software.
Catena reed analogica per misura continua del livello (uscita 4-20 mA) combinata con sensore di temperatura PT100/PT1000. Due uscite analogiche separate sullo stesso dispositivo, oppure due segnali 4-20 mA al SCADA. Disponibile in inox, plastica, ottone.
Quando sceglierla: servono entrambe le misure continue (livello e temperatura) per gestione SCADA, registrazione, controllo proporzionale.
Tecnologia magnetostrittiva (Engler serie NAMW / FSMB) per misura continua del livello ad alta precisione (risoluzione tipica 0,01% FS), combinata con uscita temperatura 4-20 mA. Soluzione premium per applicazioni regolamentate o ad alta accuratezza.
Quando sceglierla: applicazioni medicali, test bench, processi farmaceutici regolamentati dove la precisione di livello sub-millimetrica è un requisito.

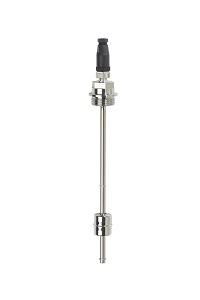

Versione mini del galleggiante combinato — ingombro contenuto, attacco da 1/4", asta corta. Disponibile con interruttore bimetallo o sensore PT100/PT1000. Pensato per centraline OEM e attrezzature compatte dove lo spazio è il vincolo principale.
Quando sceglierla: centraline oleodinamiche compatte, attrezzature OEM, applicazioni dove lo spazio meccanico è critico.

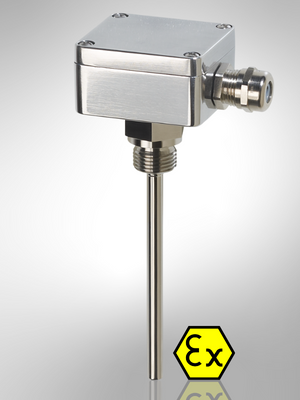

Galleggiante combinato con temperatura in versione ATEX Ex ia IIC T3...T6 Ga/Gb, certificato per zone gas 0/1/2 e polveri 20/21/22. Sensore PT100/PT1000 o bimetallo, abbinato a barriera Stahl a sicurezza intrinseca a quadro.
Quando sceglierla: qualsiasi applicazione in zona ATEX classificata — raffinerie, distillerie, biogas, verniciatura, oli combustibili.Inviaci i dati dell'applicazione (settore, liquido, temperatura di processo, soglia di intervento, eventuale zona ATEX, quantità prevista) e rispondiamo entro 24-48 ore con la combinazione Engler corretta, configurazione, codice articolo e preventivo. Per progetti OEM ricorrenti gestiamo direttamente listini riservati e consegne JIT.
Altre pagine del cluster "controllo livello" e applicazioni correlate dove la combinazione livello + temperatura è ricorrente.
Per quattro ragioni concrete: meno forature sul serbatoio (un solo bocchello al posto di due, con vantaggi di tenuta e costi di installazione), un solo cablaggio dal sensore al quadro, certificazione e qualifica del dispositivo unica, vita utile maggiore perché due funzioni in un singolo corpo significano meno punti di rottura. In ambienti gravosi (ATEX, OEM, applicazioni mobili) il vantaggio è ancora più importante: due forature in un serbatoio in pressione costano molto, una sola passacavo Ex d è più semplice da gestire di due, e l'allineamento delle quote del galleggiante con il sensore di temperatura è garantito di fabbrica.
I contesti applicativi più tipici sono otto: centraline oleodinamiche (livello olio + temperatura olio sopra/sotto soglia), estrusori e presse della lavorazione plastica (livello olio idraulico + temperatura del bagno di raffreddamento), riduttori delle turbine eoliche (livello + temperatura lubrificante del gearbox), navale e offshore (tank di carburante, lubrificante motore, raffreddamento), tunnelling e macchinari pesanti (centraline TBM, escavatori), trattamento acque (vasche con riscaldamento o monitoraggio termico), linee alimentari/farmaceutiche con CIP/SIP, impianti chimici e galvanica con bagni elettrolitici a temperatura controllata.
Sono tre filosofie diverse di misura/controllo della temperatura, da scegliere in base all'esigenza. PT100 e PT1000 sono sensori resistivi che forniscono una misura continua proporzionale alla temperatura, lette da un trasmettitore che converte in 4-20 mA o segnale digitale: ideali quando serve registrare l'andamento termico, integrarlo a PLC o SCADA, fare logiche di controllo morbide. Il termostato bimetallo è un interruttore meccanico passivo che commuta un contatto quando si raggiunge la soglia impostata in fabbrica: ideale per allarmi semplici e protezione sovratemperatura indipendenti dal PLC. Il controller elettronico è un interruttore di temperatura con setpoint regolabile e logica digitale: ideale quando serve un controllo a soglia ma con la flessibilità di modificare il setpoint dal campo.
È una versione del termostato bimetallo dedicata alla protezione di sicurezza contro la sovratemperatura — non al controllo operativo. Logica fail-safe (normalmente chiuso): in caso di rottura del cavo o guasto del dispositivo, l'allarme scatta. Tipicamente cablata in serie su un circuito di sicurezza indipendente dal PLC (interlock cablato sul contattore della pompa o del riscaldatore). Si usa nei casi in cui la sovratemperatura ha conseguenze gravi: oli idraulici che degradano oltre i 90 °C, riduttori eolici con costi di guasto enormi, riscaldatori elettrici di processo, applicazioni dove serve una protezione "hardwired" indipendente dal software.
Sì. Il modello UniEx della gamma ATEX a sicurezza intrinseca include la versione UniEx.T con PT100/PT1000 oppure termostato bimetallo integrato, e la UniEx.ANM permette misura continua di livello + temperatura analogica. Marcatura II 1/2G Ex ia IIC T3...T6 Ga/Gb. Vedi la pagina dedicata Galleggianti magnetici ATEX. Per altre tecnologie di protezione (Ex d explosion proof) la combinazione livello + temperatura non è altrettanto integrata, quindi per applicazioni in zona pericolosa la versione Ex ia è di norma la scelta più efficace.
Sì. Engler produce la combinazione galleggiante + sensore di temperatura in tre famiglie di materiale: acciaio inox (per processi gravosi, oli caldi, ambienti corrosivi, food/pharma), plastica (PP, PVDF — per liquidi chimici aggressivi e galvanica), ottone (per applicazioni civili e centraline standard). La scelta del materiale segue gli stessi criteri di un galleggiante standard: compatibilità chimica con il liquido di processo, temperatura di esercizio massima, pressione e densità del liquido. Vedi la guida "Come scegliere un galleggiante magnetico".
Tipicamente quattro tipi di uscita disponibili in combinazione: i contatti reed del galleggiante per i punti livello (NA o NC, 1-6 reed a quote indipendenti), l'uscita analogica del sensore di temperatura PT100/PT1000 (segnale resistivo direttamente al quadro o convertito 4-20 mA dal trasmettitore), il contatto bimetallo per allarme sovratemperatura, l'uscita 4-20 mA della catena reed analogica se la misura del livello è continua. Tutte le combinazioni sono possibili: vedere il caso specifico col fornitore tramite scheda tecnica.
Sì. La tecnologia magnetostrittiva (Engler serie NAMW e FSMB) è la scelta per applicazioni di misura continua del livello ad alta precisione (risoluzione fino a 0,01% del fondo scala), tipicamente con uscita 4-20 mA o digitale. È disponibile anche nella versione combinata con uscita temperatura 4-20 mA. Si usa per applicazioni medicali, test bench, applicazioni dove la precisione è un requisito critico e il maggior costo del magnetostrittivo è giustificato. Per la maggior parte delle applicazioni industriali standard la catena reed analogica è sufficiente e più economica.
Engler costruisce su specifica cliente combinando le diverse opzioni di livello (galleggiante singolo, multipunto, catena reed analogica, magnetostrittivo) con le diverse opzioni di temperatura (PT100/PT1000 con vari coefficienti, bimetallo con soglia fissa o regolabile, controller elettronico con display). Il risultato è che praticamente qualsiasi combinazione tecnicamente sensata è realizzabile. La cosa pratica da fare è inviarci la specifica applicativa (liquido, T max, P max, punti di livello, soglia di temperatura, tipo di montaggio, certificazioni richieste): ti rispondiamo entro 24-48 ore con la configurazione Engler corretta e il preventivo.
Sì. MCA Strumentazione Industriale è distributore Engler Steuer- und Messtechnik per il mercato italiano. Forniamo l'intero catalogo Engler — livello standard, livello + temperatura combinata, magnetostrittivo, ATEX — con assistenza tecnica diretta in italiano, supporto pre-vendita per la configurazione, gestione delle certificazioni e ricambi.
Il costo del dispositivo combinato è generalmente inferiore alla somma di due dispositivi separati (livello + sensore temperatura), perché il corpo, l'asta, la connessione al processo e il contenitore sono condivisi. Il risparmio reale però è soprattutto a livello di installazione e costo del sistema completo: una sola foratura sul serbatoio (con i relativi costi meccanici e di tenuta), un solo cablaggio dal campo al quadro, meno passacavi e protezioni IP da gestire, una sola pratica di documentazione qualità. Per applicazioni ATEX il risparmio è ancora maggiore perché si dimezza il numero di passacavi Ex e di barriere a sicurezza intrinseca.
I dispositivi combinati sono costruiti su specifica cliente. Tempo tipico di consegna 3-5 settimane dall'ordine confermato. Per progetti OEM con previsione di volumi annuali pianifichiamo consegne programmate JIT su forecast. Per urgenze contattaci: in alcuni casi è possibile accelerare la produzione utilizzando configurazioni standard a magazzino Engler.
MCA Strumentazione Industriale è distributore Engler Steuer- und Messtechnik per l'Italia. Forniamo sensori livello + temperatura integrati per centraline oleodinamiche, estrusori plastica, riduttori eolici, applicazioni navali e offshore, tunnelling, trattamento acque, food/pharma, chimico e galvanica su tutto il territorio italiano. Versioni standard, OEM, ATEX a sicurezza intrinseca. Sede operativa a Bollate (Milano), assistenza tecnica diretta su tutte le regioni italiane.
