Condizionamento del segnale
MCA fornisce strumentazione per il condizionamento del segnale analogico in ambienti industriali: isolatori galvanici 4-20 mA loop powered per la separazione di circuiti, convertitori universali per sonde di temperatura Pt100 e termocoppie, convertitori per celle di carico con uscita 4-20 mA, convertitori per segnali elettrici di tensione e corrente, duplicatori di segnale per inviare lo stesso valore a più dispositivi.
Lavoriamo con quadristi, system integrator, OEM costruttori di macchine, manutentori di impianti, progettisti elettrici, installatori HVAC e BMS che devono isolare segnali da disturbi EMI, proteggere ingressi PLC da sovratensioni di campo, convertire sonde non standard in segnali 4-20 mA leggibili da qualsiasi sistema, e integrare strumentazione eterogenea in nuovi quadri o retrofit di impianti esistenti.
Come distributori ufficiali per l'Italia di FEMA Electronica (Spagna, dal 1969), selezioniamo strumenti progettati per applicazioni di campo: alimentazione universale 18-265 V AC/DC su un singolo articolo, configurazione tramite codici frontali senza software, garanzia 5 anni estesa di serie, supporto tecnico applicativo e assistenza post-vendita sul territorio italiano.
Il condizionamento del segnale analogico in ambito industriale richiede strumenti diversi a seconda del problema: isolare un loop 4-20 mA esistente non usa lo stesso strumento che convertire una sonda Pt100, e duplicare un segnale per inviarlo a due destinazioni richiede un duplicatore dedicato. Il catalogo MCA su FEMA Electronica copre l'intera casistica di acquisizione e conversione del segnale analogico standard, con strumenti pensati per montaggio rapido su guida DIN.
Otto modelli che coprono il 95% delle esigenze di condizionamento del segnale analogico in quadro elettrico industriale. Tutti su guida DIN, tutti con isolamento galvanico, alcuni loop powered (zero alimentazione) altri ad alimentazione universale 18-265 V AC/DC su un singolo codice.

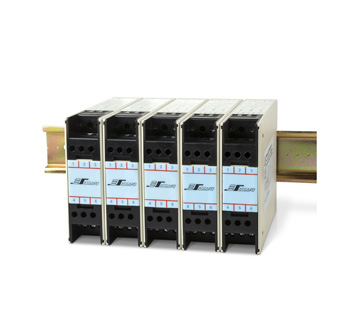

Isolatore galvanico passivo per loop 4-20 mA. Si autoalimenta dal loop di ingresso, nessuna alimentazione esterna richiesta. Precisione <0,1%, isolamento 2000 V AC.
Per: separare PLC dal campo, eliminare loop di massa, retrofit semplici Scheda isolatori 4-20 mA →

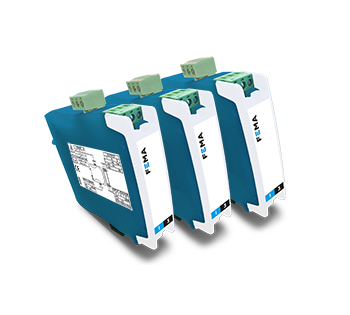

Isolatore loop powered con tempo di risposta <10 ms, adatto a controllo di processo veloce e segnali con dinamica rapida. Isolamento 2000 V AC.
Per: regolazioni rapide, controllo posizionatori, segnali con disturbi pulsati Scheda isolatori 4-20 mA →
Un ingresso 4-20 mA, due uscite 4-20 mA isolate e indipendenti. Permette di inviare lo stesso segnale a PLC e registratore senza interferenze. Loop powered, configurazione zero.
Per: stesso segnale a PLC + display, PLC + registratore, due controllori in parallelo Scheda duplicatori →
Due isolatori loop powered indipendenti in un singolo contenitore guida DIN. Riduce a metà l'occupazione in quadro quando servono due isolatori vicini. Isolamento 4 vie.
Per: quadri compatti, applicazioni dove servono 2 loop isolati nello stesso punto Scheda duplicatori →

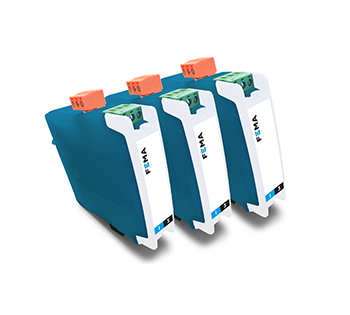

Ingresso configurabile per segnali di processo, sonde Pt100/Pt500/Pt1000/Ni100, termocoppie J/K/T/R/S/B/N/E, potenziometri, resistenze. Uscita 4-20 mA o 0-10 V. Alimentazione universale 18-265 V AC/DC.
Per: integratori, OEM, rivenditori — un singolo articolo per molte applicazioni Scheda convertitori universali →

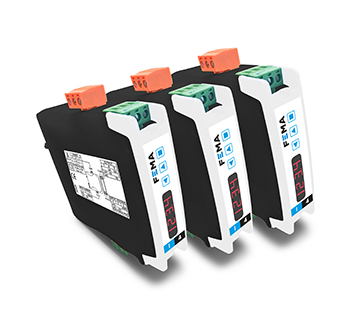

Versione evoluta del convertitore universale, con funzioni avanzate, display frontale, configurazione a codici, scalatura completa di ingresso e uscita, funzioni di force per messa in servizio rapida.
Per: applicazioni esigenti, manutenzione veloce, troubleshooting in campo Scheda convertitori universali →
Ingressi per misura di tensioni e correnti AC/DC, frequenza, fattore di potenza. Display frontale, configurazione a codici, alimentazione universale. Uscita 4-20 mA o 0-10 V.
Per: monitoraggio energia, integrazione misure elettriche in PLC, retrofit quadri elettrici Scheda convertitori elettrici →
Ingresso mV/V da ponte di Wheatstone (1-3 mV/V tipici), funzioni di tara, correzione campo (Fcor), scalatura completa per il fondo scala desiderato. Uscita 4-20 mA o 0-10 V.
Per: serbatoi pesati, dosaggio, sistemi di pesatura senza indicatore dedicato. Cluster celle di carico Scheda celle di carico →Tabella decisionale per orientarsi tra le otto referenze del catalogo. La scelta dipende da tre parametri: tipo di segnale in ingresso, esigenza di alimentazione (loop powered o esterna), funzione richiesta (isolamento, conversione, duplicazione).
| Problema da risolvere | Modello consigliato | Alimentazione | Isolamento |
|---|---|---|---|
| Isolare un loop 4-20 mA esistente, eliminare loop di massa | CCT-100 o I3LP-101 | Loop powered (nessuna) | 2000 V AC |
| Inviare lo stesso 4-20 mA a due dispositivi (PLC + display) | I3LP-102 | Loop powered | 3 vie |
| Due loop 4-20 mA da isolare nello stesso quadro compatto | I3LP-202 (doppio in un solo contenitore) | Loop powered | 4 vie |
| Convertire una sonda Pt100 in 4-20 mA standard | I3P o I4P | 18-265 V AC/DC universale | 3 vie |
| Convertire una termocoppia J/K/T in 4-20 mA | I3P o I4P | 18-265 V AC/DC universale | 3 vie |
| Convertire un potenziometro o resistenza variabile | I3P o I4P | 18-265 V AC/DC universale | 3 vie |
| Misura di tensione o corrente AC/DC su quadro elettrico | I4E | 18-265 V AC/DC universale | 3 vie |
| Convertire mV/V di una cella di carico in 4-20 mA | I4L | 18-265 V AC/DC universale | 3 vie |
| Display locale del valore con possibilità di soglia o allarme | I4P, I4E, I4L (con display frontale) | 18-265 V AC/DC universale | 3 vie |
Quattro domande tecniche per arrivare al modello FEMA più adatto alla tua applicazione. Nessun dato personale richiesto — il risultato è solo per orientamento.
Domanda 1 di 4
Domanda 2 di 4
Domanda 3 di 4
Domanda 4 di 4
Risultato indicativo basato sulle tue risposte. Per applicazioni con requisiti specifici (precisione metrologica, ATEX, ambienti gravosi) contattaci per una valutazione tecnica dedicata.
Le sei aree applicative dove i convertitori e gli isolatori di segnale FEMA risolvono i problemi più frequenti. Ogni area ha la sua pagina di approfondimento con casi reali e schemi di collegamento tipici.
Protezione di ingressi analogici PLC da sovratensioni di campo, separazione tra circuiti di controllo e dispositivi di campo, conversione di sonde non standard in 4-20 mA leggibili da qualsiasi modulo I/O. Top intent commerciale del cluster.
Approfondimento PLC →Conversione di sonde Pt100/Pt1000 di temperatura aria e acqua in 4-20 mA per BMS, isolamento di sensori di pressione e portata su lunghe distanze, integrazione di strumentazione eterogenea in sistemi di supervisione edificio.
Approfondimento HVAC →Acquisizione di sensori di livello, pH, conducibilità in cabine di sollevamento e impianti di depurazione, isolamento di lunghe tratte di cavo soggette a EMI da inverter, separazione di sezioni di impianto a riferimenti di terra differenti.
Approfondimento utility →Misura di temperatura, pressione e portata in linee di processo non-ATEX, integrazione di strumentazione esistente con controllori più recenti, retrofit di quadri di linea con conformità a tracciabilità e qualità GMP/HACCP.
Approfondimento processi →Conversione del segnale mV/V proveniente dalle celle di carico in 4-20 mA standard, lettura diretta in PLC senza indicatore di pesatura dedicato, soluzione economica per dosaggio batch e pesatura serbatoi in retrofit.
Approfondimento pesatura →Acquisizione di tensioni e correnti AC/DC in quadri elettrici, monitoraggio strumentale di inverter fotovoltaici, integrazione di misure elettriche in sistemi di supervisione energetica e dashboard di monitoraggio impianto.
Approfondimento energia →Pattern ricorrenti che vediamo nei sopralluoghi tecnici e nelle richieste di assistenza. Conoscerli prima dell'ordine evita ritardi di cantiere e revisioni di progetto.
Un isolatore loop powered aggiunge una caduta di tensione tipica di 1-3 V al loop. Se il loop è già al limite (trasmettitore con 8 V minimi + 250 Ω di sense + lunghi cavi) inserire un loop powered può portare il sistema sotto la tensione minima di funzionamento. Verifica sempre il bilancio di tensione del loop prima di scegliere — usa il calcolatore caduta di tensione dedicato.
Un isolatore mantiene lo stesso segnale in ingresso e in uscita. Se devi trasformare una Pt100 in 4-20 mA non basta un isolatore: serve un convertitore (I3P o I4P). Errore frequente in retrofit quando si pensa che "isolare" e "convertire" siano la stessa cosa.
I convertitori universali accettano decine di tipologie di sonde (Pt100, Pt500, Pt1000, Ni100, J, K, T, R, S, B, N, E). Selezionare il codice sbagliato in fronte strumento porta a errori di lettura del 10-50%. Verificare sempre il codice di configurazione contro il datasheet della sonda installata.
Il cablaggio a 2 fili introduce un errore proporzionale alla resistenza del cavo: su 50 metri di cavo standard si parla di 1-3 Ω, che si traducono in 2-8 °C di errore costante. Usare sempre cablaggio a 3 fili (compensazione automatica) o 4 fili (massima precisione) per Pt100 in lunghezza.
Molti PLC compatti recenti hanno ingressi analogici non isolati, sensibili a sovratensioni di rete e disturbi EMI da inverter vicini. Inserire un isolatore tra trasmettitore e PLC costa 50-100 € e protegge un modulo che costa 500-1000 € da bruciature da fulmini induttivi e da loop di massa nascosti. Vedi anche guida loop di massa.
Un loop di massa fa scorrere correnti parassite sui cavi del segnale, e queste correnti modificano la lettura del PLC senza che lo strumento di campo segnali nulla. Il sistema "funziona" ma misura male, in modo intermittente e in funzione delle condizioni operative (motori che partono, contattori che commutano). Spesso la causa viene scoperta solo dopo settimane di troubleshooting.
Un singolo I3P o I4P di FEMA copre 4-20 mA, 0-10 V, Pt100/500/1000, termocoppie J/K/T/R/S/B/N/E, potenziometri e resistenze. Tenere a magazzino dieci codici diversi quando uno copre tutto è uno spreco di immobilizzato e una complicazione per il service in campo.
Per dimensionare correttamente la soluzione di condizionamento del segnale ci servono i seguenti dati. Più dati ci dai, più rapida e accurata è la proposta.
| Dato | Perché serve |
|---|---|
| Tipo di segnale in ingresso (4-20 mA, Pt100, termocoppia, mV/V, V, A...) | Determina la categoria di prodotto: isolatore, convertitore universale, convertitore elettrico, convertitore celle di carico |
| Tipo di uscita richiesta (4-20 mA, 0-10 V, doppia uscita) | Seleziona il modello e la configurazione dell'uscita |
| Range di scala (es. Pt100 = 0-150°C → 4-20 mA) | Configurazione della scalatura ingresso/uscita |
| Alimentazione disponibile in quadro | Determina loop powered o alimentazione esterna 18-265 V universale |
| Tempo di risposta richiesto (standard o <10 ms) | Selezione tra modelli standard e modelli ad alta velocità |
| Display locale richiesto (sì / no) | Modelli serie I4 con display frontale vs serie I3 senza display |
| Quantità di canali da isolare/convertire | Selezione tra modelli singoli o doppi (es. I3LP-202) |
| Ambiente di installazione (temperatura, EMI, vibrazioni) | Verifica condizioni operative e necessità di protezioni aggiuntive |
| Eventuale zona ATEX | FEMA non offre versioni ATEX nelle linee qui presentate, ma MCA fornisce soluzioni Ex di altri brand |
Indicaci tipo di segnale, range, ambiente e quantità: ti proponiamo la configurazione corretta del modello FEMA più adatto, con tempi di consegna e prezzi.
Le quindici pagine del cluster condizionamento del segnale, organizzate per famiglia: prodotto, applicazione, guida tecnica e strumenti interattivi.
Un isolatore di segnale mantiene lo stesso tipo di segnale in ingresso e in uscita (esempio: 4-20 mA in ingresso e 4-20 mA in uscita) e fornisce isolamento galvanico tra i due circuiti. Un convertitore di segnale modifica il tipo di segnale: trasforma per esempio una sonda Pt100 in un segnale 4-20 mA standard, o un segnale mV/V di una cella di carico in un 4-20 mA. La maggior parte dei convertitori moderni include anche l'isolamento galvanico, quindi un convertitore è anche un isolatore, ma non viceversa.
Loop powered significa che lo strumento si autoalimenta dalla corrente del loop 4-20 mA in cui è inserito, senza richiedere alimentazione separata. È sufficiente collegarlo in serie al loop esistente. Tutti gli isolatori loop powered FEMA della serie I3LP funzionano in questo modo. Sono la scelta più rapida ed economica per il 70% delle applicazioni standard, ma richiedono che il loop fornisca tensione sufficiente per pilotare anche lo strumento (tipicamente 1-3 V di drop aggiuntivo).
Servono modelli con alimentazione esterna quando: l'ingresso non è 4-20 mA ma è Pt100, termocoppia, mV, tensione, frequenza o resistenza; serve un display locale del valore misurato; servono uscite multiple o relè di soglia; l'isolamento richiesto è a 3 vie (ingresso, uscita, alimentazione tutti separati); il loop esistente non ha tensione residua sufficiente per pilotare un loop powered. La serie I3P, I4P, I4E, I4L di FEMA usa alimentazione universale 18-265 V AC/DC che si adatta a qualsiasi quadro.
L'isolamento galvanico è la separazione elettrica completa tra due circuiti, ottenuta tipicamente con trasformatori, optoaccoppiatori o accoppiatori capacitivi. Serve per eliminare i loop di massa (correnti parassite tra masse a potenziale diverso che falsano la misura), per proteggere ingressi PLC sensibili da sovratensioni provenienti dal campo, per separare zone con riferimenti di terra differenti e per ridurre l'accoppiamento di disturbi EMI. I convertitori FEMA forniscono isolamento galvanico fino a 2000 V AC tra ingresso e uscita.
Sì, con i convertitori universali. La serie I3P e I4P di FEMA accetta in ingresso una vasta gamma di segnali (4-20 mA, 0-10 V, Pt100, Pt500, Pt1000, Ni100, termocoppie J/K/T/R/S/B/N/E, potenziometri, resistenze) configurabili tramite codici sul fronte strumento, con uscita selezionabile 4-20 mA o 0-10 V. Un singolo articolo a magazzino copre quindi decine di applicazioni diverse, riducendo le scorte di pezzi di ricambio e semplificando il service in campo.
La precisione tipica dei convertitori industriali standard è tra 0,1% e 0,2% del fondo scala. Gli isolatori loop powered FEMA CCT-100 dichiarano <0,1% e i modelli serie I3LP <0,2%. I convertitori top-range della serie I4 raggiungono precisioni superiori e includono compensazione termica avanzata. Per applicazioni in laboratorio o metrologiche servono strumenti dedicati a precisione nettamente superiore (0,01% o meglio).
La tensione minima del loop deve coprire la somma delle cadute di tensione di tutti i dispositivi in serie: trasmettitore (tipicamente 8-12 V minimo per funzionare), isolatore loop powered (1-3 V), resistenza di sense del PLC (tipicamente 250 Ω = 5 V a 20 mA), cadute sui cavi. In totale tipicamente servono 18-24 V DC. Con 24 V DC si ha buon margine per la maggior parte dei loop con un isolatore inserito. Sopra una certa lunghezza di cavo o con più dispositivi in serie può essere necessaria un'alimentazione esterna dedicata. Usa il calcolatore caduta di tensione per il bilancio puntuale.
FEMA Electronica produce strumenti per applicazioni industriali standard e non offre versioni certificate ATEX nelle linee qui presentate. Per zone classificate (Ex ia, Ex d) sono necessari isolatori e barriere intrinsecamente sicure di costruttori specializzati. MCA può fornire soluzioni ATEX di altri brand del proprio catalogo: contattaci con i dati della zona (gruppo gas/polveri, T-class, EPL richiesto) per una proposta dedicata.
FEMA Electronica offre 5 anni di garanzia gratuita estesa sui propri strumenti (estensione automatica dai 2 anni standard senza costi aggiuntivi). È uno dei termini più ampi del settore per strumentazione industriale di condizionamento del segnale ed è indicativo dell'affidabilità progettuale dei prodotti, in produzione continua dal 1969.
Tutti i modelli FEMA delle serie I3 e I4 si configurano in campo tramite codici numerici sul fronte strumento, senza PC, senza software dedicato, senza cavi proprietari. Questo significa che il manutentore può sostituire o riconfigurare uno strumento direttamente al quadro, senza tornare in officina e senza dipendere da licenze software. È una scelta progettuale precisa di FEMA orientata al service in campo.
Tutta la serie I4 ha display frontale integrato (I4P, I4E, I4L). La serie I3 (I3P, I3LP-101, I3LP-102, I3LP-202) e il CCT-100 sono privi di display per ottenere ingombro ridotto su guida DIN. Se serve display locale del valore misurato, scegliere modelli I4. Se il valore viene letto solo da PLC o registratore, le serie I3 sono più compatte ed economiche.
MCA Strumentazione Industriale è distributore ufficiale di FEMA Electronica per l'Italia, ma non distributore esclusivo. Forniamo l'intera gamma di convertitori e isolatori di segnale con vendita, configurazione, supporto tecnico applicativo e assistenza post-vendita direttamente dal nostro ufficio di Bollate (Milano), con tempi di consegna allineati al magazzino europeo del produttore.
MCA è distributore ufficiale di FEMA Electronica in Italia. Forniamo strumentazione di condizionamento del segnale analogico — isolatori, convertitori universali, duplicatori, convertitori per celle di carico e segnali elettrici — con supporto tecnico e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
