Misuratore di portata elettromagnetico Mecon per linee di processo antincendio: monitoraggio continuo, integrazione SCADA/BMS, totalizzazione consumi — complementare al Turbo-Lux 3 sulla linea di prova certificata
⚡ Elettromagnetico · 4-20 mA · Modbus · ±0,5%

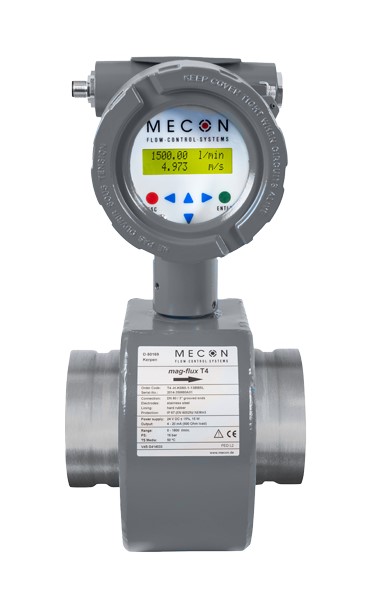

Il MAG-FLUX MID di Mecon è il misuratore di portata elettromagnetico dedicato alle applicazioni di processo degli impianti antincendio fissi: monitoraggio continuo della mandata pompa, totalizzazione dei consumi idrici, integrazione con SCADA/BMS/DCIM, misure su linee di adduzione e ricircolo. È complementare al Turbo-Lux 3, non sostitutivo: l'orifizio resta lo strumento di certificazione per il test annuale UNI EN 12845 (e capitolati FM Approved/LPCB/VdS), il MID è lo strumento di gestione operativa dell'impianto.
La configurazione doppia orifizio + MID è oggi la prassi consolidata in stabilimenti FM Global di grandi dimensioni, data center hyperscale, raffinerie e infrastrutture critiche. Il Turbo-Lux 3 sulla linea di prova fissa risponde all'audit assicurativo; il MAG-FLUX MID sulla mandata principale fornisce dati continui al BMS, abilita il monitoraggio della disponibilità dell'impianto, traccia i consumi per reporting ESG.
Per applicazioni antincendio diverse dal test pompa — adduzione riserva, ricircolo, monitoraggio rete sprinkler estesa, processo schiuma — il MID è frequentemente la scelta primaria, dove la certificazione di prodotto FM/VdS non è il criterio decisivo e contano invece precisione (±0,5% del valore letto), uscita 4-20 mA / Modbus, integrazione SCADA, totalizzazione.
Cinque volte più preciso di un misuratore a orifizio. Per applicazioni dove conta la misura quantitativa accurata — tracciamento consumi, monitoraggio anomalie, allarmi di portata fuori tolleranza — il MID è la scelta corretta.
Uscite 4-20 mA, impulsi, Modbus RTU/TCP, HART. Compatibile con tutti i BMS industriali (Schneider EcoStruxure, Siemens Desigo, Honeywell, Wonderware, sistemi proprietari). Per data center e stabilimenti con DCS/SCADA è prerequisito.
Storico dei volumi transitati, esportabile per reporting ESG, audit ambientali, ripartizione costi tra reparti. L'orifizio non integra; il MID sì.
Il MID non ha elementi nel tubo di misura — la sezione di passaggio è equivalente alla tubazione. Per applicazioni in serie su rete principale, dove la perdita di carico dell'orifizio sarebbe penalizzante, il MID è trasparente.
Disponibile fino a DN 600 e oltre su configurazione. Per impianti hyperscale logistici, raffinerie, grandi data center con tubazioni principali oltre i DN 300 (limite del Turbo-Lux), il MID è la sola tecnologia.
Nessun elemento mobile o ostacolo nel tubo di misura — funziona con acque additivate, schiume premiscelate, fluidi con sospensioni. L'unico requisito è conduttività ≥ 5 µS/cm, sempre soddisfatta da acqua di rete o di riserva.
Sulla linea principale di mandata della pompa antincendio per monitoraggio continuo via BMS/DCS: portata in tempo reale, totalizzatore, allarmi su valori fuori soglia. Per data center, stabilimenti FM Global, hyperscale logistici è prassi consolidata. Non sostituisce il Turbo-Lux sulla linea di prova fissa — è in parallelo, sulla mandata principale che alimenta la rete sprinkler.
Vedi: data center · stabilimenti FM Global · logistica ESFR
Sulle linee di alimentazione della riserva (riempimento da rete acquedotto o da pozzo) e sulle linee di ricircolo della pompa antincendio. Monitoraggio dei volumi reintegrati e dei consumi tecnologici. Per reporting ambientale e gestione delle perdite di rete è una misura strutturale.
Su impianti sprinkler estesi (hyperscale logistici 50.000+ m², raffinerie con sprinkler di reparto) il monitoraggio della portata sui rami principali consente di rilevare in tempo reale aperture sprinkler accidentali, perdite di rete, ostruzioni — ben prima che il problema diventi critico per l'audit o per la disponibilità dell'impianto.
Per impianti a schiuma (UNI EN 13565-1/2, NFPA 11), la misura della portata di acqua di mandata premiscelata è argomento di verifica del corretto rapporto di mescolazione del concentrato. Il MID è la tecnologia di riferimento — la certificazione del Turbo-Lux orifizio non è applicabile a sistemi schiuma.
Per anelli antincendio chilometrici di siti petrolchimici o aree industriali consortili, il MID installato in punti strategici della rete fornisce mappatura dinamica delle portate. Integra la dotazione del VVF aziendale e del SGS Seveso. Vedi petrolchimico · vedi VVF aziendali
La UNI EN 12845 al punto 20.3.3.4 richiede misuratore tarato sulla linea di prova senza specificare un ente di certificazione. Quindi tecnicamente il MAG-FLUX MID è formalmente conforme alla norma italiana per il test pompa. Attenzione però: per stabilimenti con capitolato corporate FM Global, VdS o LPCB, l'orifizio Turbo-Lux è obbligato (nessun MID al mondo è certificato FM Approved per test pompa sprinkler). Per impianti senza vincoli assicurativi specifici il MID è ammesso, ma la pratica consolidata europea preferisce l'orifizio per la linea di prova certificata. Vedi guida orifizio vs MID
In stabilimenti FM Global di grandi dimensioni, data center hyperscale e infrastrutture critiche, la scelta tecnica più adottata è la configurazione doppia:
I vantaggi sono cumulativi:
Il costo aggiuntivo del doppio strumento è marginale rispetto al valore aggiunto in compliance + monitoraggio + tracciabilità. Per progetti enterprise è la configurazione raccomandata.
Le specifiche puntuali del MAG-FLUX MID dipendono dalla configurazione richiesta — Mecon offre numerose varianti per applicazione, fluido, certificazioni opzionali. I valori indicativi di catalogo sono i seguenti.
| Principio di misura | Elettromagnetico (legge di Faraday) |
|---|---|
| Diametri disponibili | DN 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600 (e oltre su configurazione) |
| Connessione di processo | Flangia PN10 / PN16 / PN25 / PN40 standard, configurazioni dedicate su richiesta |
| Precisione di misura | ±0,5% del valore letto (tipica) |
| Turndown (rangeability) | 100:1 tipico — mantiene precisione anche a basse portate |
| Fluidi compatibili | Acqua di estinzione, acqua additivata, schiume premiscelate, liquidi conduttivi (≥ 5 µS/cm) |
| Pressione di esercizio | Conforme PN16 standard, fino a PN40 su configurazione |
| Temperatura del fluido | Tipico 0–60 °C, range esteso su configurazione |
| Alimentazione elettrica | 24 VDC, 230 VAC standard; batteria su configurazioni speciali |
| Uscite di segnale | 4-20 mA, impulsi, Modbus RTU/TCP, HART (a seconda configurazione) |
| Totalizzatore integrato | Sì, con storico m³ |
| Display locale | LCD con visualizzazione di portata istantanea e totalizzato |
| Direzione del flusso | Misura bidirezionale possibile su configurazione |
| Posizione di installazione | Orizzontale, verticale, qualsiasi orientamento |
| Manutenzione | Bassa — verifica periodica elettrodi e isolamento |
| Vita utile elettronica | 15-20 anni tipica |
Riepilogo sintetico per orientare la scelta. Per il confronto completo: guida orifizio vs elettromagnetico per antincendio.
| Criterio | Turbo-Lux 3 (orifizio) | MAG-FLUX MID |
|---|---|---|
| Test pompa con capitolato FM/LPCB/VdS | Sì | No (nessun MID certificato) |
| Test pompa UNI EN 12845 senza vincoli assicurativi | Sì | Sì (formalmente conforme) |
| Integrazione SCADA / BMS | No | Sì (4-20 mA, Modbus) |
| Totalizzatore consumi | No | Sì |
| Precisione | ±2,5% FS | ±0,5% del valore letto |
| Diametro > DN 300 | No | Sì (fino a DN 600+) |
| Funzionamento in black-out | Sì (meccanico) | No (richiede alimentazione) |
| Costo | Medio | Medio-alto |
Per applicazioni antincendio non specializzate (linee di processo industriale generiche, acqua di servizio, cooling) il misuratore di riferimento è il MAG-FLUX MID standard.
Inviaci la configurazione idraulica (portata mandata, diametri, capitolato corporate, BMS in uso). Configuriamo la dotazione MAG-FLUX MID corretta o la combinazione doppia con Turbo-Lux 3 per la massima copertura — quotazione tecnica integrata.
Dipende dal capitolato. La UNI EN 12845 al punto 20.3.3.4 richiede misuratore tarato sulla linea di prova senza specificare il principio di misura — quindi formalmente il MID è ammesso. Tuttavia: se il sito ha capitolato FM Global Data Sheet 3-2, capitolato VdS CEA 4001 o capitolato LPCB (Lloyd's), serve il Turbo-Lux 3 a orifizio — nessun MID al mondo è certificato FM Approved per test pompa sprinkler. Per impianti italiani senza vincoli assicurativi specifici il MID è ammesso, ma la pratica europea preferisce l'orifizio per la linea di prova.
Il MID Mecon di base è lo stesso strumento. Le differenze sono nelle opzioni di configurazione: per applicazioni antincendio sono frequentemente richiesti certificati di taratura tracciabili specifici, materiali a contatto con acqua di estinzione, eventuali approvazioni VdS per applicazioni di rete antincendio (dove esistono), uscite specifiche per integrazione con centrali UNI EN 54-2. Per applicazioni di processo industriale generiche (acqua, fanghi, reflui, raffreddamento) si usa la configurazione standard MAG-FLUX MID.
Per un data center hyperscale o colocation enterprise la risposta è quasi sempre entrambi: Turbo-Lux 3 sulla linea di prova fissa per la certificazione FM/LPCB/VdS del test annuale, MAG-FLUX MID sulla mandata pompa per integrazione DCIM e visibilità Tier compliance. Per data center più piccoli o di operatori europei meno legati al modello FM, può bastare il MID se il capitolato lo ammette, ma è una scelta meno comune. Vedi applicazione data center
Sì, il principio elettromagnetico è particolarmente adatto ad acque ad alta conduttività come l'acqua salmastra o l'acqua di mare. Per stabilimenti petrolchimici costieri o porti con riserva antincendio attinta dal mare, il MAG-FLUX MID è la tecnologia di riferimento — molti più dei misuratori meccanici, soggetti a corrosione, e degli stessi orifizio Turbo-Lux per fluidi corrosivi. La configurazione richiede materiali specifici per la resistenza alla corrosione marina — contattaci per la valutazione tecnica.
Sì. Il MAG-FLUX MID dispone di uscite digitali e analogiche compatibili con i loop delle centrali UNI EN 54-2 di tutti i principali costruttori. Per integrazione con sistemi DCS o BMS industriali (Schneider, Siemens, Honeywell, sistemi proprietari) le uscite Modbus RTU/TCP sono lo standard. La fase di engineering del progetto coordina il mappingaggio dei segnali con il fornitore della centrale o del BMS — MCA supporta nel dimensionamento delle uscite necessarie.
Per impianti progettati correttamente, il MID è uno strumento di monitoraggio non un componente di funzione antincendio: il guasto del MID non impedisce l'erogazione di acqua dalla pompa o dagli sprinkler. Quello che si perde è la visibilità in tempo reale via BMS — il sistema continua a funzionare, ma il personale operatore deve gestire la disponibilità in modalità degradata fino al ripristino. Per questo motivo si consiglia sempre la configurazione doppia con orifizio Turbo-Lux che continua a fornire la lettura locale meccanica anche in caso di guasto MID.
Sì. Mecon fornisce certificato di taratura tracciabile al sistema internazionale (DAkkS) per il MAG-FLUX MID. Per applicazioni antincendio con tracciabilità rinforzata (audit FM Global, VdS, ISO 22301) la calibrazione è prerequisito. La ricalibrazione periodica si gestisce con servizio MCA centralizzato presso Mecon.
Per le configurazioni standard antincendio (DN 100-300, uscite 4-20 mA o Modbus, materiali standard) i tempi Mecon sono tipicamente 4-6 settimane. Per configurazioni speciali (diametri grandi DN 400+, materiali resistenti a corrosione marina, certificazioni opzionali, accessori per integrazione con centrali specifiche) i tempi possono salire a 6-10 settimane. Per progetti con tempi stretti coordiniamo direttamente con Mecon per accelerare la consegna.
Diametro, portata, capitolato, sistema di integrazione (BMS, DCIM, centrale UNI EN 54-2). Configuriamo il MAG-FLUX MID corretto o la combinazione doppia con Turbo-Lux.
