Applicazioni – Settore: logistica e magazzini ESFR
Misura di portata per impianti sprinkler ESFR di grandi superfici: pompe da 5.000 a 15.000 l/min, capitolati FM Global o assicuratori europei, manutenzione UNI 9994 industrializzata
📦 Logistica · ESFR · pompe DN 200–300

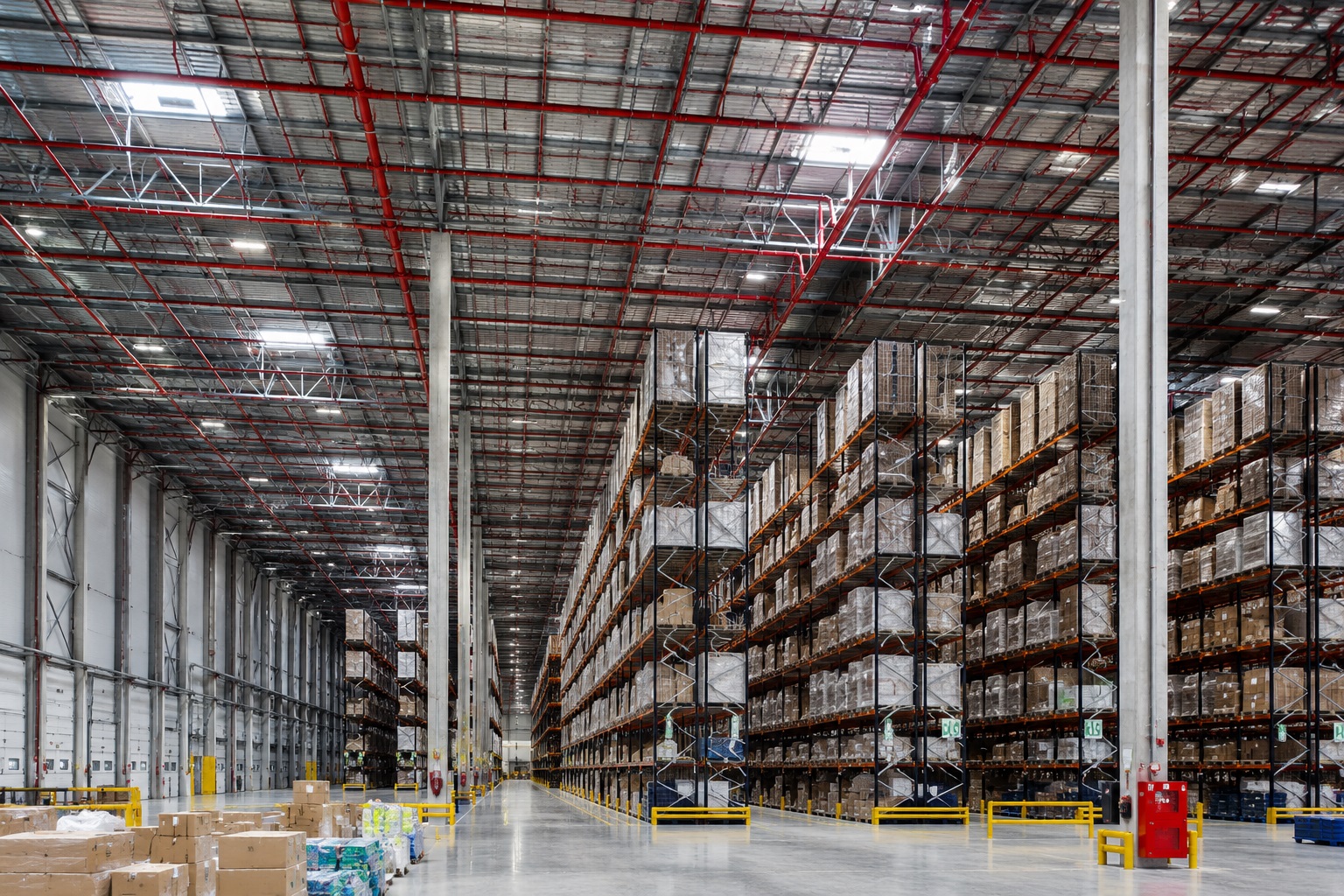

Il boom della logistica e-commerce ha portato in Italia decine di nuovi capannoni hyperscale da 30.000–100.000 m² ciascuno, con scaffalature alte fino a 13–15 metri, popolate di prodotti combustibili (cartone, plastica, beni di consumo). Per questi siti l'unica protezione antincendio efficace è il sistema sprinkler ESFR (Early Suppression Fast Response), che richiede pompe antincendio da 5.000 a oltre 15.000 l/min con prevalenze elevate.
Pompe di queste dimensioni richiedono linee di prova fisse di grande diametro (DN 200, DN 250, DN 300) e flussometri tarati per portate altrettanto elevate. La verifica annuale UNI EN 12845 va eseguita su ogni pompa, e per siti tipicamente assicurati FM Global o da assicuratori HPR europei la certificazione del flussometro è capitolato. Inoltre, le società di manutenzione UNI 9994 che gestiscono questi siti hanno esigenze di industrializzazione del processo: troppi siti per fare ognuno con metodi artigianali.
MCA, distributore ufficiale Mecon in Italia, supporta sviluppatori e investitori logistici (Logistica, GLP, Prologis, Panattoni, P3, Segro), 3PL operatori (Amazon, DHL, Maersk Logistics, FM Logistic), società di manutenzione antincendio UNI 9994 specializzate sul retail logistico.
Pompe antincendio da 5.000 a 15.000 l/min sono lo standard. Linee di prova DN 200, DN 250, DN 300. Per il flussometro serve range coerente — il Turbo-Lux 3 DN 300 arriva a 38.000 l/min di fondo scala, copre la maggior parte delle configurazioni.
Sviluppatori internazionali (Prologis, GLP, Panattoni, P3, Segro) e operatori 3PL globali (Amazon, DHL) tipicamente impongono capitolati corporate FM Global o equivalenti HPR. Strumento FM Approved obbligato.
Molti capannoni vengono costruiti speculative (senza tenant noto), con la rete antincendio dimensionata per il rischio massimo prevedibile (categoria HHP4 ESFR). Lo strumento di prova deve coprire il range più ampio per garantire flessibilità.
Le società di manutenzione UNI 9994 che operano sul retail logistico gestiscono decine di siti dello stesso developer. Industrializzano il processo: dotazione strumentale unificata, formazione operatori, refertazione standardizzata. La scelta di un costruttore di riferimento (Mecon) è strategica.
Il sistema ESFR (Early Suppression Fast Response) è una tecnologia sprinkler progettata per sopprimere l'incendio nelle prime fasi di sviluppo, anziché solo controllarlo come gli sprinkler tradizionali. Funziona con sprinkler ad alta sensibilità termica (RTI bassi) e portate di erogazione molto elevate al singolo sprinkler — tipicamente 100 l/min contro i 30–60 l/min degli sprinkler standard.
La conseguenza idraulica è che, in caso di incendio in un magazzino ESFR, possono aprirsi simultaneamente 12 o più sprinkler, ciascuno con portata elevata. La pompa antincendio deve essere dimensionata per fornire questa portata complessiva — facilmente 5.000–10.000 l/min per capannoni medio-grandi e oltre 15.000 l/min per hyperscale.
Vantaggi del sistema ESFR: protezione efficace di scaffalature alte fino a 12 metri senza necessità di sprinkler intermedi tra i livelli, possibilità di costruire capannoni più alti e densi, accettazione assicurativa di rischio HPR. Il prezzo da pagare è la complessità del locale pompa: pompe grandi, riserve idriche elevate (centinaia di m³), tubazioni di grande diametro.
Per pompe ESFR di portata elevata il diametro della linea di prova è tipicamente DN 200 o DN 300. Il Turbo-Lux 3 è disponibile in entrambe le taglie, con range di portata fino a 38.000 l/min sul DN 300 — copre praticamente tutto il dimensionato della logistica italiana, anche hyperscale.
Vantaggi specifici per logistica:
Per capannoni logistici ad alta automazione (e-commerce, robotica) dove l'impianto antincendio è integrato con il sistema di gestione del sito, un MAG-FLUX MID sulla mandata principale fornisce visibilità continua via 4-20 mA o Modbus al BMS. Non sostituisce il Turbo-Lux 3 sulla linea di prova (la certificazione resta orifizio) ma aggiunge il livello di monitoraggio. Vedi guida configurazione doppia
Il test settimanale di avviamento pompa eseguito a scarico libero su un capannone con pompa da 10.000 l/min consuma circa 100 m³/anno. Per sviluppatori con focus ESG (BREEAM, LEED, certificazioni green building) il sistema FACTS per il churn test con ricircolo automatico in riserva azzera questo consumo. Non è ancora prassi consolidata nella logistica italiana ma è un argomento crescente sui nuovi sviluppi green.
Per le società UNI 9994 che gestiscono parchi di capannoni logistici dello stesso developer, l'esigenza è la standardizzazione: stessa dotazione strumentale per tutti i siti, stessa procedura di test, stessa refertazione. La famiglia Mecon (Turbo-Lux 3 sul cantiere + MAG-FLUX HTL portatile per eventuali idranti esterni del sito + WHX per i naspi degli edifici di servizio annessi) consente standardizzazione completa con un solo costruttore.
I capannoni logistici sono il caso d'uso ideale per le società di manutenzione antincendio strutturate. Le ragioni:
MCA supporta queste società con: dotazione strumentale standardizzata, formazione operatori unificata, gestione centralizzata delle ricalibrazioni periodiche, consulenza in fase di gara per capitolati che richiamano marchi specifici. Vedi applicazione: società di manutenzione UNI 9994
Inviaci portata pompe, diametro linea di prova, capitolato corporate dello sviluppatore o tenant. Configuriamo il Turbo-Lux 3 corretto e gestiamo la consegna in tempi compatibili con il cantiere.
Tipicamente sì. Gli sviluppatori internazionali con focus retail e e-commerce sono frequentemente assicurati FM Global o richiamano FM Global Data Sheet 3-2 nel capitolato corporate. Anche quando il sito specifico è in Italia e formalmente la UNI EN 12845 non lo richiederebbe, il capitolato di sviluppatore è vincolante. Verifica il documento tecnico del developer — quasi sempre il Turbo-Lux 3 è la scelta corretta.
Dipende dalla configurazione idraulica del locale pompa, dalla velocità ammessa nella linea di prova e dalla geometria dello scarico. Una regola pratica è dimensionare la linea di prova in modo che possa portare almeno il 140% della Q nominale a velocità ragionevole (tipicamente 3–4 m/s). Per 12.000 l/min × 1,4 = ~17.000 l/min su tubazione DN 250 dà velocità ~5,7 m/s, sul DN 300 dà ~4 m/s — la scelta corretta dipende anche dal fornitore della pompa e dal progettista. MCA dimensiona la portata del Turbo-Lux 3 sulla velocità reale: invia diametro e portata e ti rispondiamo con la classe corretta.
L'impianto antincendio deve essere completo e funzionale al momento del rilascio del CPI / SCIA antincendio, indipendentemente dalla presenza del tenant. La linea di prova con flussometro è parte integrante del locale pompa — non è una dotazione "successiva". Per gli accessori opzionali (es. integrazione BMS via MAG-FLUX MID, FACTS) c'è invece flessibilità: si possono installare in fase iniziale o aggiungere in fase di tenant fit-out su richiesta del singolo operatore.
La linea di prova fissa con flussometro installato è proprietà dell'impianto, non del manutentore — è installata e calibrata in fase di costruzione e resta lì per tutta la vita del capannone. La società di manutenzione tipicamente non porta il flussometro sul sito: usa quello già installato, e la sua dotazione si concentra su manometri tarati di prova, strumenti per idranti se applicabili (MAG-FLUX HTL), banchi naspi (WHX). Il problema della certificazione FM riguarda quindi prima l'installatore/EPC che fornisce l'impianto, poi il manutentore.
Marginalmente, ma in modi specifici. Il consumo idrico dei test antincendio rientra nel computo dei consumi idrici del sito (categoria Water di BREEAM, WE di LEED). Soluzioni che riducono il consumo idrico dei test (sistema FACTS) possono aiutare in fase di certificazione, anche se non sono prerequisiti. Per certificazioni più esigenti (LEED Platinum, BREEAM Outstanding) è prassi sempre più comune introdurre il churn test automatico come misura di efficienza idrica.
Per il Turbo-Lux 3 DN 300 con configurazione standard (range catalogo, attacchi scanalati, certificato di taratura standard) i tempi Mecon sono di 4-6 settimane lavorative. È prassi pianificare l'ordine in fase di engineering finale del locale pompa, tipicamente 3 mesi prima dell'attivazione dell'impianto. Per cantieri con tempi stretti possiamo coordinare con Mecon per accelerare la consegna o pre-allocare scorte. Per ordini multipli (parco capannoni) consigliamo l'allineamento programmato 6-12 mesi avanti.
Il Codice di Prevenzione Incendi (D.M. 03/08/2015 e ss.mm.ii.) ha modificato l'approccio progettuale italiano introducendo la prestazione di sicurezza basata sui livelli di rischio (RVita, RBeni, RAmbiente). Per i capannoni logistici, l'approccio prestazionale ha portato a un dimensionamento spesso più stringente degli impianti sprinkler, ma non ha cambiato le norme di prova della pompa (UNI EN 12845 resta il riferimento). Quindi la dotazione strumentale resta la stessa: Turbo-Lux 3 sulla linea di prova fissa per la verifica annuale.
Mandaci portata pompe, diametri, capitolato corporate, deadline. Configuriamo la dotazione Mecon completa.
