MCA Strumentazione Industriale – Distributore ufficiale Mecon in Italia
Dispositivo portatile per la verifica di prestazione degli idranti soprassuolo e sottosuolo: misura simultanea di portata, pressione, temperatura e torbidità con refertazione via app — conforme DIN 14462, DVGW W 405 e direttiva acqua potabile
📲 Refertazione via app · DIN 14462 · DVGW W 405

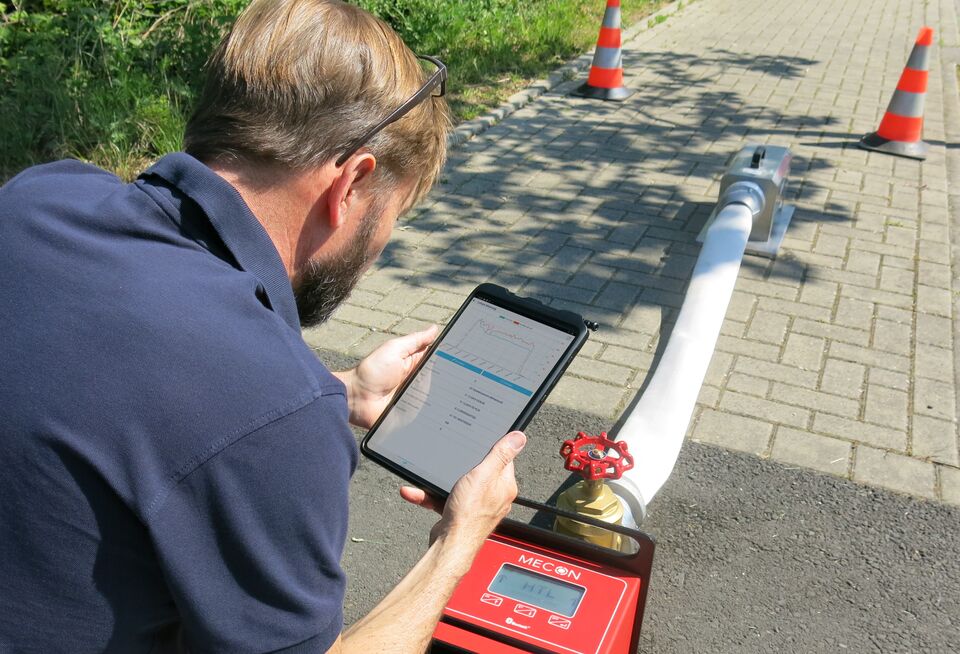

Il MAG-FLUX HTL (Hydrant Testing Loadable) è il dispositivo portatile di Mecon dedicato alla verifica annuale di prestazione degli idranti: combina un misuratore di portata elettromagnetico con sensori di pressione, temperatura e (nella versione per acqua potabile) torbidità, e trasmette i dati via Bluetooth a un'app mobile che genera automaticamente il report di prova in PDF.
È stato progettato per le esigenze delle società di gestione del servizio idrico integrato, dei Vigili del Fuoco aziendali, delle società di manutenzione antincendio e dei tecnici comunali che eseguono la mappatura prestazionale di reti idranti pubbliche e private secondo DIN 14462, linea guida DVGW W 405, UNI 10779 e direttiva UE acqua potabile 2020/2184.
Disponibile in due varianti: una per analisi di rete idrica potabile (con misura di torbidità in tempo reale, conforme alle regole sull'acqua destinata al consumo umano), e una più economica per riserva idrica antincendio (portata + pressione + temperatura, senza torbidità). Entrambe gestite dalla stessa app.
Storicamente la verifica annuale degli idranti si esegue con un tubo di Pitot e manometro applicati alla bocca dell'idrante, registrando manualmente i dati su scheda cartacea. È un metodo collaudato ma lento, esposto a errori di trascrizione e con una precisione limitata. Il MAG-FLUX HTL ribalta l'approccio.
Portata, pressione e temperatura (e torbidità nella versione potabile) sono misurate contemporaneamente dallo stesso strumento durante la prova, non con strumenti separati a passaggi successivi. La coerenza dei dati è garantita per costruzione.
I dati vengono inviati via Bluetooth all'app mobile Mecon, che compila automaticamente il rapporto di prova in formato standard (DIN 14462, W 405). Il PDF è pronto al termine della prova, firmabile digitalmente, condivisibile via email o gestionale aziendale.
La variante per acqua potabile integra un sensore di torbidità inline: durante la prova, l'operatore vede in tempo reale l'evoluzione del valore. Se la torbidità sale oltre soglia, la prova viene interrotta per evitare la contaminazione della rete a valle. Funzione critica per multiutility.
Costruito per essere usato in strada, a bordo strada o in cantiere: batteria, alloggiamento robusto, gestione semplificata. Un singolo operatore esegue la prova e ottiene il report — non servono più due tecnici e mezza giornata di compilazione carta.
Mecon offre il MAG-FLUX HTL in due configurazioni dedicate a clienti diversi, con prezzo e dotazione adeguati all'uso reale.
Questa è la variante "completa". Pensata per multiutility, gestori del servizio idrico integrato (SII), Comuni, AATO. Misura portata, pressione, temperatura e torbidità in continuo. È l'unica configurazione adatta a verifiche su rete potabile dove la prova non deve compromettere la qualità dell'acqua a valle. Conforme contemporaneamente a:
Adatto a campagne di mappatura prestazionale di reti cittadine, audit assicurativi su reti consortili, verifiche di accettazione di nuove urbanizzazioni.
Questa è la variante "essenziale". Pensata per società di manutenzione antincendio, VVF aziendali, manutentori UNI 9994 che lavorano su reti antincendio private alimentate da riserva idrica dedicata (vasche, serbatoi, riserve interrate non potabili). Misura portata, pressione, temperatura — senza torbidità.
Costo inferiore rispetto alla versione completa (i sensori di torbidità sono la parte più costosa del dispositivo) ma stessa app, stessa refertazione automatica, stessa precisione di portata. Conforme a:
Quale scegliere? Se la rete è potabile (gestore SII, multiutility, Comuni), serve la variante con torbidità. Se la rete è antincendio dedicata (stabilimenti industriali, VVF aziendali, condomini con riserva propria), basta la variante essenziale.
L'app Mecon HTL gira su iOS e Android ed è il vero punto di rottura rispetto ai dispositivi tradizionali. Il flusso operativo standard è:
Il tempo medio di una prova completa, dall'arrivo all'idranto al PDF firmato, scende da 30-45 minuti (metodo tradizionale) a 5-10 minuti. Su una campagna di 200 idranti annuali, il risparmio di tempo è di oltre 50 giornate-uomo.
Le specifiche puntuali del MAG-FLUX HTL vanno confermate per la configurazione richiesta. I valori indicativi di catalogo sono i seguenti.
| Principio di misura | Elettromagnetico (legge di Faraday) |
|---|---|
| Range di portata | Tipicamente 0–6.000 l/min (configurabile) |
| Precisione | ±0,5% del valore letto, tipico |
| Diametro nominale | DN 80 (3") con attacchi Storz B |
| Acqua di processo | Acqua potabile, acqua di rete, acqua antincendio |
| Pressione di esercizio | fino a 16 bar tipica |
| Temperatura del fluido | 0–60 °C |
| Pressione | Sensore piezoresistivo, range tipico 0–16 bar, precisione ±0,2% |
|---|---|
| Temperatura | PT100 o equivalente, range 0–60 °C |
| Torbidità | Solo variante potabile — sensore inline conforme DVGW W 270, range tipico 0–100 NTU/FNU |
| Connessione lato idranto | Storz B (DN 80) — attacchi compatibili idranti EU standard |
|---|---|
| Connessione lato uscita | Storz B con tubazione/manichetta verso scarico |
| Trasmissione dati | Bluetooth Low Energy verso app iOS/Android |
| Alimentazione | Batteria ricaricabile interna, autonomia per giornata di prove |
| Custodia | Trasportabile o carrellata, costruzione robusta per uso outdoor |
| Conformità acqua potabile | Variante completa: DVGW W 270, direttiva UE 2020/2184 |
Lo strumento si rivolge a quattro famiglie di clienti con esigenze leggermente diverse.
Verifica annuale o pluriennale di reti idranti cittadine: ogni Comune ha tipicamente da decine a migliaia di idranti pubblici, con obbligo di mappatura prestazionale periodica per garantire la portata richiesta dai VVF nel quadrante. La variante con torbidità è obbligata — la rete è potabile, una prova male eseguita può contaminare l'acqua a valle e portare a non conformità sanitaria. Vedi applicazione: acquedotti
Stabilimenti Seveso, raffinerie, depositi GPL, aeroporti, porti, grandi siti industriali con servizio antincendio interno. Verifica di idranti privati a rete dedicata, con esigenza di tracciabilità per audit di authority e per documentazione interna RSPP. Tipicamente la variante essenziale (senza torbidità) è sufficiente, salvo per impianti che attingono direttamente da rete potabile. Vedi applicazione: VVF aziendali
Manutentori abilitati che gestiscono il piano di manutenzione di stabilimenti industriali, ospedali, centri commerciali, centri logistici. La possibilità di passare da una scheda cartacea a un PDF refertato in 5 minuti è un differenziale commerciale: si fanno più ispezioni nello stesso tempo, con tracciabilità che il cliente apprezza. Vedi applicazione: manutentori
Verifiche di accettazione (collaudo) di nuove reti antincendio in zone industriali, retail park, hyperscale logistici. Il report digitale è la prova oggettiva della conformità di progetto al momento della consegna dell'opera.
Vai all'applicazione: verifica idranti UNI 10779Mettere a confronto il MAG-FLUX HTL con il setup tradizionale aiuta a quantificare il vantaggio.
| Criterio | Tubo di Pitot + manometro analogico | MAG-FLUX HTL |
|---|---|---|
| Tempo per prova singola | 30–45 minuti | 5–10 minuti |
| Numero operatori | 2 tipicamente | 1 |
| Precisione portata | ±5–10% (dipende da operatore) | ±0,5% |
| Misura torbidità | Non possibile in campo | In tempo reale (variante completa) |
| Refertazione | Manuale, con scheda cartacea | Automatica, PDF al termine prova |
| Errori di trascrizione | Frequenti | Eliminati per costruzione |
| Tracciabilità georeferenziata | Manuale | Automatica via GPS |
| Esportazione dati | Trascrizione su Excel | PDF/CSV/cloud diretti |
| Audit e contenzioso | Difficile dimostrare l'esecuzione corretta | Tracciabilità completa con foto e timestamp |
Inviaci il numero di idranti da verificare annualmente, il tipo di rete (potabile o antincendio dedicata), il contesto operativo (multiutility / VVF aziendali / manutentore). Ti rispondiamo con la configurazione MAG-FLUX HTL corretta — variante completa o essenziale — e una stima del payback.
È compatibile con la quasi totalità degli idranti standard EU che presentano attacchi Storz B (DN 80): idranti soprassuolo a colonna, idranti sottosuolo a chiusino con prolunga, idranti a muro nelle versioni più diffuse. Per idranti con attacchi non standard (vecchie installazioni industriali con flange dedicate, attacchi UNI proprietari, idranti DN 100 Storz A) servono adattatori dedicati — contattaci per la verifica di compatibilità.
L'app funziona in modalità offline per l'esecuzione della prova e la generazione del report locale: i dati restano sul dispositivo e il PDF si genera senza connessione. La connessione dati serve solo per: sincronizzazione dell'anagrafica idranti dal gestionale, esportazione dei report verso cloud aziendale, aggiornamenti dell'app. È pensata proprio per uso in zone con copertura cellulare scarsa (campagna, periferie, sotterranei).
Solo se opera su rete potabile. Per multiutility, gestori SII, Comuni la variante con torbidità è di fatto obbligata: il rilascio di acqua dalla colonna idrante può rimettere in sospensione depositi di tubazione e contaminare la rete a valle se la prova non viene fermata in tempo. Per reti antincendio private dedicate (stabilimenti, capannoni, condomini con propria riserva idrica scollegata dall'acquedotto) la torbidità non ha senso applicativo e la variante essenziale è la scelta corretta — anche economica.
I report sono in formato PDF standard: possono essere firmati digitalmente con qualunque sistema di firma elettronica qualificata (CAdES, PAdES, firma remota Aruba/Infocert/Namirial) per validità legale italiana ed europea. La tracciabilità integrata (timestamp, georeferenziazione, foto, dati strumento) rende il report particolarmente robusto in caso di contestazione successiva o contenzioso assicurativo.
Sì. Il dispositivo è progettato per coprire una giornata operativa standard di un tecnico (8 ore con prove distribuite). L'autonomia esatta dipende dall'uso del Bluetooth e dei sensori; per cantieri intensivi (oltre 30-40 idranti al giorno) si può portare un caricabatteria a bordo veicolo. La batteria si ricarica completamente in alcune ore.
Significativamente più precisa. Il tubo di Pitot misura la pressione dinamica al pennello dell'idranto e calcola la portata via formula — la precisione reale dipende da operatore, condizioni di efflusso, qualità del tubo. Il MAG-FLUX HTL misura direttamente la portata con principio elettromagnetico, con precisione tipica ±0,5% indipendente dall'operatore. Su prove ripetute, la dispersione dei risultati Pitot è ben superiore a quella del MAG-FLUX HTL.
No, è uno strumento portatile dedicato a idranti, non a linee di prova fisse di locale pompa. Per il test annuale della pompa sprinkler UNI EN 12845 servono il Turbo-Lux 3 o il MAG-FLUX MID in linea fissa, che hanno certificazioni FM/LPCB/VdS pertinenti per quell'applicazione.
Sì. Il dispositivo arriva con certificato di taratura tracciabile al sistema internazionale (DAkkS) per portata, pressione e (se presente) torbidità. Per la conformità ai piani di verifica periodica e per la difendibilità in audit consigliamo la ricalibrazione annuale o biennale presso Mecon — gestiamo la spedizione di andata e ritorno dall'Italia con servizio MCA dedicato.
Per la variante essenziale (portata + pressione, senza torbidità) i tempi di consegna sono tipicamente di 4–6 settimane lavorative dal Mecon. Per la variante completa con torbidità conforme acqua potabile i tempi sono leggermente superiori, 6–8 settimane, perché il sensore inline di torbidità è prodotto su configurazione. Per pianificare la consegna in coincidenza con la campagna annuale di verifiche, contattaci con almeno 2 mesi di anticipo.
Numero di idranti da verificare, tipo di rete, contesto operativo: ti diamo la configurazione corretta e una stima del payback in mesi.
